部署LVS—DR群集

LVS DR模式的流程大概如下：

1：cirector Server作为群集的访问入口，但不作为网关使用，

2:户端发送请求至VIP，也就是访问服务，请求报文源地址是CIP，目标地址为VIP；

3:服务端经过调度算法,衡策略选择某台后端RS，并将目标MAC地址修改RIP的MAC地址

4:后端节点处理请求,将响应直接发往客户端，此时源IP地址为VIP，目标IP为CIP

这里vip是协商出来的是客户端唯一接口

客户端》》》服务器vip（虚拟地址）》》服务端经过调度算法》》后端服务器池》》》后端节点处理请求》》直接回应客户端

LVS-DR数据包流向分析

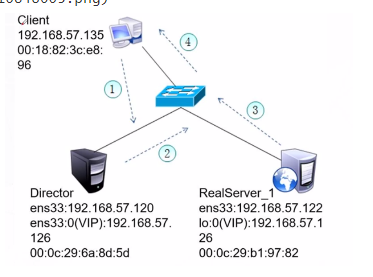

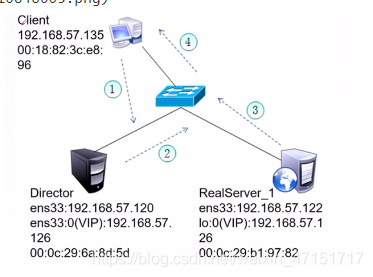

Client向目标VIP发出请求，Director（负载均衡器）接收

IP包头及数据帧头信息

Director根据负载均衡算法选择RealServer_1，不修改也不封装IP报文，而是将数据帧的MAC地址改为RealServer_1的MAC地址，然后在局域网上发送（ip不变，变的是MAC）

RealServer_1收到这个帧，解封装后发现目标IP与本机匹配（RealServer事先绑定了VIP），于是处理这个报文，随后重新封装报文，发送到局域网

• IP包头及数据帧头信息

LVS-DR中的ARP问题

1：在LVS-DR负载均衡集群中

• 负载均衡与节点服务器都要配置相同的VIP地址

LVS-DR中ARP问题

• 在局域网中具有相同的IP地址，势必会造成各服务器ARP通信的紊乱

1. 当ARP广播发送到LVS-DR集群时，因为负载均衡器和节点服务器都是连接到相同的网络上，它们都会接收到ARP广播
2. 只有前端的负载均衡器进行响应，其他节点服务器不应该响应ARP广播

• 对节点服务器进行处理，使其不响应针对VIP的ARP请求

1. 使用虚接口lo：0承载VIP地址
2. 设置内核参数arp_ignore=1：系统只响应目的IP为本地IP的ARP请求

• RealServer返回报文（源IP是VIP）经路由器转发，重新封装报文时，需要先获取路由器的MAC地址
• 发送ARP请求时，Linux默认使用IP包的源IP地址（即VIP）作为ARP请求包中的源IP地址，而不使用发送接口的IP地址（如：ens33接口）

• 路由器收到ARP请求后，将更新ARP表项
• 原有的VIP对应Director的MAC地址会被更新为VIP对应RealServer的MAC地址

• 问题：路由器根据ARP表项，会将新来的请求报文转发给RealServer，导致Director的VIP失效

• 解决方法：对节点服务器进行处理，设置内核参数arp_announce=2：系统不使用IP包的源地址来

  设置ARP请求的源地址，而选择发送接口的IP地址

  节点服务配置抑制ARP请求
  修改letclsysctl.conf文件

  net.ipv4.conf.lo.arp_ignore = 1 过滤本地arp
  net.ipv4.conf.lo.arp_announce = 2
  net.ipv4.conf.all.arp_ignore = 1
  net.ipv4.conf.all.arp_announce = 2

Keepalived简介及原理

Keepalived简介

• 企业应用中，单台服务器承载应用存在单点故障的危险
• 单点故障一旦发生，企业服务将发生中断，造成极大的危害
• Keepalived是专为LVS和HA设计的一款健康检查工具

1. 支持故障自动切换（Failover）
2. 支持节点健康状态检查（Health Checking）
3. Keepalived采用VRRP热备份协议实现Linux服务器的多机热备功能

服务应用场景

企业应用中，单台服务器承载应用存在单点故障的危险
单点故障一旦发生，企业服务将发生中断，造成极大的危害，
Keepalived是专为LVS和HA设计的一款健康检查工具

Keepalived实现原理剖析

• Keepalived采用VRRP热备份协议，实现Linux服务器的多机热备功能
• VRRP（虚拟路由冗余协议）是针对路由器的一种备份解决方案

1. 由多台路由器组成一个热备组，通过共同的虚拟IP地址对外提供服务
2. 每个热备组内同时只有一台主路由器提供服务，其他路由器处于冗余状态
3. 若当前在线的路由器失效，则其他路由器会根据设置的优先级自动接替虚拟IP地址，继续提供服务

实验：构建负载均衡（DR）+高可用群集

实验软件环境：VMware Workstation 15.5、Xshell 6、Centos7.6

配置Keepalived master服务器

Keepalived配置目录位于letc/keepalivedl/
keepalived.conf是主配置文件一

• global_defs {…}区段指定全局参数
• vrrp_instance 实例名称{…}区段指定VRRP热备参数
• 注释文字以"!"”符号开头
• 目录samples，提供了许多配置样例作为参考

实验步骤：

实验前准备，在两台LV上安装keepalived和ipvsadm工具；在两台Web服务器上安装http服务

yum -y install keepalived ipvsadm
yum -y install httpd

将以上工具下载安装完成后，将所有服务器节点及客户机网卡均设置为仅主机模式

3、分别在两台VLS调度器上进行如下配置
节点服务配置抑制ARP请求

[root@localhost ~]# vim /etc/sysctl.conf net.ipv4.ip_forward=1   #开启转发功能#proc响应关闭重定向功能net.ipv4.conf.all.send_redirects= 0net.ipv4.conf.default.send_redirects = 0net.ipv4.conf.ens33.send_redirects = 0
[root@localhost ~]# sysctl -p   生效

分别在两台VLS调度器上配置网卡及VIP

 [root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp -p ifcfg-ens33 ifcfg-ens33:0[root@localhost network-scripts]# vim ifcfg-ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.10
NETMASK=255.255.225.0[root@localhost network-scripts]# vim ifcfg-ens33  下面简写
192.168.100.129
GATEWAY=192.168.100.1

配置DR模式启动脚本

[root@localhost network-scripts]# cd /etc/init.d/[root@localhost init.d]# vim dr.sh
直接复制下面
#!/bin/bash
GW=192.168.100.1
VIP=192.168.100.10
RIP1=192.168.100.201
RIP2=192.168.100.202
case "$1" in
start)/sbin/ipvsadm --save > /etc/sysconfig/ipvsadm#先保存systemctl start ipvsadm#先开启服务/sbin/ifconfig ens33:0 $VIP broadcast $VIP netmask 255.255.255.255 $VIP up#开启ens33:0网卡，ip地址，广播地址，子网掩码/sbin/route add -host $VIP dev ens33:0#添加路由网段信息/sbin/ipvsadm -A -t $VIP:80 -s rr#添加LVS设置，访问80端口，使用轮询算法/sbin/ipvsadm -a -t $VIP:80 -r $RIP1:80 -g#-g 代表使用DR，上一次使用的是-m ，代表使用nat（此处为个人理解）/sbin/ipvsadm -a -t $VIP:80 -r $RIP2:80 -gecho "ipvsadm starting ____________________[ok]";;
stop)/sbin/ipvsadm -C#清除缓存systemctl stop ipvsadm#关闭LVSifconfig ens33:0 down#关掉虚拟IProute del $VIP#删掉路由条目echo "ipvsadm stoped _______________________[ok]";;
status)if [ ! -e /var/lock/subsys/ipvsadm ];then#如果文件不存在，则echo "ipvsadm stoped _______________________"exit 1elseecho "ipvsadm Runing____________________[ok]"fi;;
*)echo "Usage: $0 {start|stop|status}"exit 1
esac
exit 0[root@localhost init.d]# chmod +x dr.sh [root@localhost init.d]# service network restart [root@localhost init.d]# service dr.sh start
ipvsadm starting ____________________[ok]

另一台LVS-DR的操作步骤同上，不需要更改任何内容，ens33网卡信息改为192.168.100.128

配置web节点服务器的虚拟网卡

安装apache服务

[root@localhost init.d]# yum -y install httpd

配置两台Web节点服务器

cd /etc/sysconfig/network-scripts/
cp -p ifcfg-lo ifcfg-lo:0               ## 复制配置文件作为VIP的配置
vim ifcfg-lo:0
添加如下内容：
DEVICE=lo:0
IPADDR=192.168.100.10
NETMASK=255.255.255.0
ONBOOT=yes

配置本地网卡信息

[root@localhost network-scripts]# vim ifcfg-ens33
IPADDR=192.168.100.201
GATEWAY=192.168.100.1

分别在两台Web节点服务器上创建配置服务管理脚本

cd /etc/init.d/
[root@localhost init.d]# vim web.sh
#!/bin/bash
VIP=192.168.100.10
case "$1" in
start)ifconfig lo:0 $VIP netmask 255.255.255.255 broadcast $VIP/sbin/route add -host $VIP dev lo:0echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignoreecho "2" > /proc/sys/net/ipv4/conf/lo/arp_announceecho "1" > /proc/sys/net/ipv4/conf/all/arp_ignoreecho "2" > /proc/sys/net/ipv4/conf/all/arp_announcesysctl -p > /dev/null 2>&1echo "RealServer Start OK";;
stop)ifconfig lo:0 downroute del $VIP /dev/null 2>&1echo "0" > /proc/sys/net/ipv4/conf/lo/arp_ignoreecho "0" > /proc/sys/net/ipv4/conf/lo/arp_announceecho "0" > /proc/sys/net/ipv4/conf/all/arp_ignoreecho "0" > /proc/sys/net/ipv4/conf/all/arp_announceecho "RealServer Stoped";;
*)echo "Usage: $0 {start|stop}"exit 1
esac
exit 0

启动脚本

[root@localhost init.d]# chmod +x web.sh
[root@localhost init.d]# service web.sh start
[root@localhost init.d]# service network restart
[root@localhost html]# systemctl restart httpd

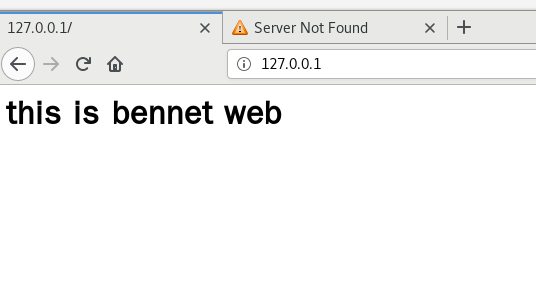

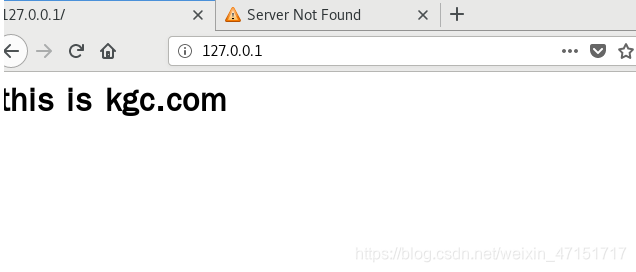

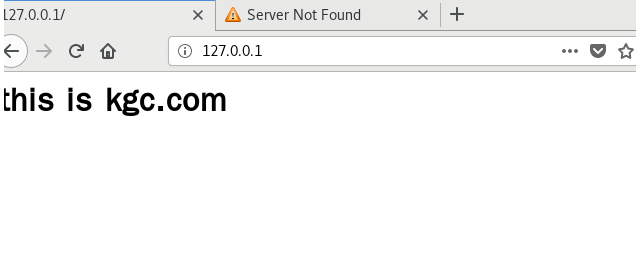

配置网页

[root@localhost ~]# cd /var/www/html/
[root@localhost ~]# vi index.html
this is benet web

另一台web的操作步骤同上，不需要更改任何内容，ens33网卡信息改为192.168.100.202

配置网页

[root@localhost ~]# cd /var/www/html/
[root@localhost ~]# vi index.html
this is benet web

验证一下apache服务

在LVS调度服务器上配置Keepalived

vim cd /etc/keepalived/keepalived.conf    ## 编辑keepalived配置文件修改全局10    smtp_server 127.0.0.112    router_id LVS_0121     interface ens3330         192.168.100.10 删除下2行34 virtual_server 192.168.100.10 80 {    虚拟服务器37     lb_kind DR                   LVS模式41     real_server 192.168.100.201 80 {从43行删除9行41     real_server 192.168.100.201 80 {  在下面添加42         weight 143           TCP_CHECK {                        #健康状态检查44           connect_port 80复制到下面到49行下面real_server 192.168.100.202 80 {weight 1TCP_CHECK {  connect_port 80connect_timeout 3nb_get_retry 3delay_before_retry 3}}}删除60行下面所有

在LVS-DR(1)上配置完成后，直接使用scp命令上传到LVS-DR(2)上即可：

[root@localhost keepalived]# scp /etc/keepalived/keepalived.conf root@192.168.100.129:/etc/keepalived/

在LVS+Keepalived（2）上继续进行调整

root@localhost ~]# vim /etc/keepalived/keepalived.conf
12    router_id LVS_02 ## 主为01，备就是02，不一样即可
20    state BACKUP            ## 角色身份不能一样，要改为BACKUP
32    priority 90             ## 优先级要改为90

在两台LVS上分别启动Keepalived服务

systemctl start keepalived

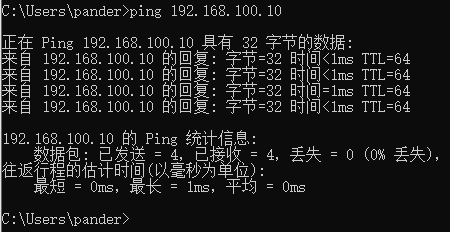

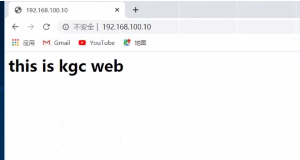

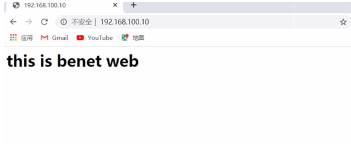

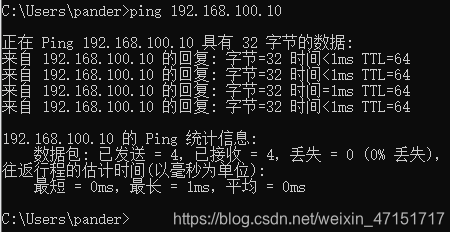

在win10客户机上打开命令提示符，测试VIP连通性

刷新一下
