CCE

CCE是PDCCH传输的最小资源单位，一个PDCCH可以包含一个或多个CCE，由PDCCH的聚合等级决定，具体见下表：

CORESET

英文名称为Control-Resource Set，指示了PDCCH占用的符号数、RB数。频域上包含的RB数NRBCORESETN_{RB}^{CORESET}NRBCORESET​由高层参数ControlResourceSet IE中的frequencyDomainResources指示；时域上占用的符号数NsymbCORESET∈{1,2,3}N_{symb}^{CORESET}\in\{1,2,3\}NsymbCORESET​∈{1,2,3}由高层参ControlResourceSet IE中的duration指示，只有在高层参数dmrs-TypeA-Position等于3的情况下，才支持NsymbCORESET=3N_{symb}^{CORESET}=3NsymbCORESET​=3。

高层配置

ControlResourceSet ::=              SEQUENCE {controlResourceSetId                ControlResourceSetId,frequencyDomainResources            BIT STRING (SIZE (45)),--频域占用的资源，每个bit对应一个6RB的组duration                            INTEGER (1..maxCoReSetDuration),--时域占用符号数cce-REG-MappingType                 CHOICE {interleaved                         SEQUENCE {reg-BundleSize                      ENUMERATED {n2, n3, n6},REG束的大小interleaverSize                     ENUMERATED {n2, n3, n6},--计算映射关系时使用的参数R，见38.211shiftIndex                          INTEGER(0..maxNrofPhysicalResourceBlocks-1)          OPTIONAL -- Need S --计算映射关系时使用的参数，如果高层没有定义该参数，则使用物理小区ID},专用于CCE-REG交插映射的参数nonInterleaved                      NULL},precoderGranularity                 ENUMERATED {sameAsREG-bundle, allContiguousRBs},--预编码的粒度：REG束或REGtci-StatesPDCCH-ToAddList           SEQUENCE(SIZE (1..maxNrofTCI-StatesPDCCH)) OF TCI-StateId    OPTIONAL,-- Cond NotSIB1-initialBWPtci-StatesPDCCH-ToReleaseList       SEQUENCE(SIZE (1..maxNrofTCI-StatesPDCCH)) OF TCI-StateId    OPTIONAL, -- Cond NotSIB1-initialBWPtci-PresentInDCI                        ENUMERATED {enabled}                                     OPTIONAL,   -- Need Spdcch-DMRS-ScramblingID                 INTEGER (0..65535)                                       OPTIONAL,   -- Need S PDCCH的DMRS的扰码ID，见38.211...
}

CORESET中CCE与REG的映射

一个CCE由6个REG，也就是6个RB组成。在CORESET中REG以时域优先的方式按递增顺序编号，也就是说最低编号的RB、第一个符号的REG编号为0。

在一个CORESET中，CCE-REG的映射方式分为交插、非交插两种，由高层参数cce-REG-MappingType来指定。

CCE-REG的映射还涉及到一个概念：REG束，一个REG束是由{iL,iL+1,...,iL+L−1}\{iL,iL+1,...,iL+L-1\}{iL,iL+1,...,iL+L−1}组成，其中L是REG束的大小，由高层参数reg-BundleSize指定，在非交插映射中，L固定为6；i也就是REG束的编号，取值从0递增到NREGCORESET/L−1N_{REG}^{CORESET}/L-1NREGCORESET​/L−1。顾名思义，NREGCORESETN_{REG}^{CORESET}NREGCORESET​指一个CORESET中的REG个数，那么很明确的，NREGCORESET=NRBCORESET∗NsymbCORESETN_{REG}^{CORESET} = N_{RB}^{CORESET}*N_{symb}^{CORESET}NREGCORESET​=NRBCORESET​∗NsymbCORESET​。

最终CCE-REG的映射，是按照REG束来表示的，CCE j中包含了REG束{f(6j/L),f(6j/L+1),...,f(6j/L+6/L−1)}\{f(6j/L),f(6j/L+1),...,f(6j/L+6/L-1)\}{f(6j/L),f(6j/L+1),...,f(6j/L+6/L−1)}。

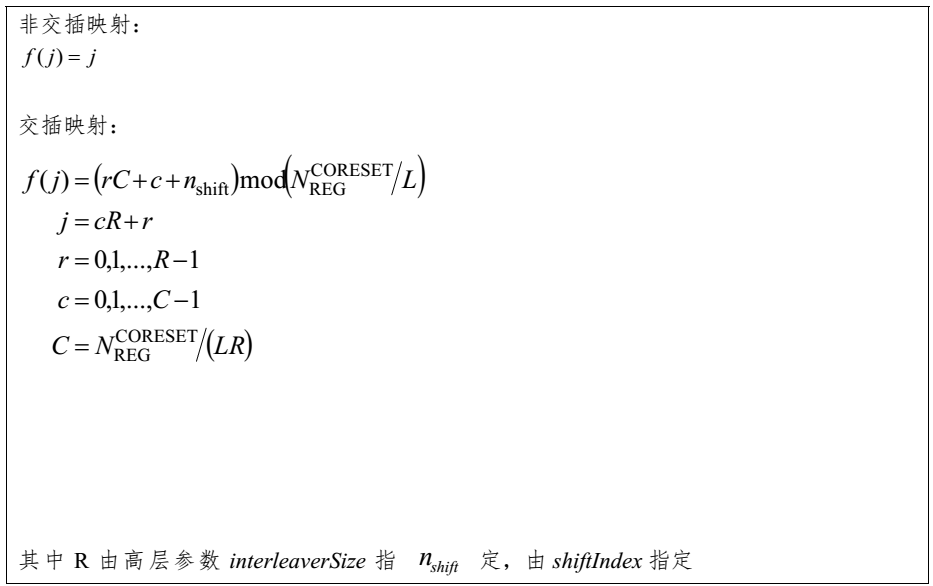

协议通过对函数的不同定义，来分别实现交插、非交插映射：

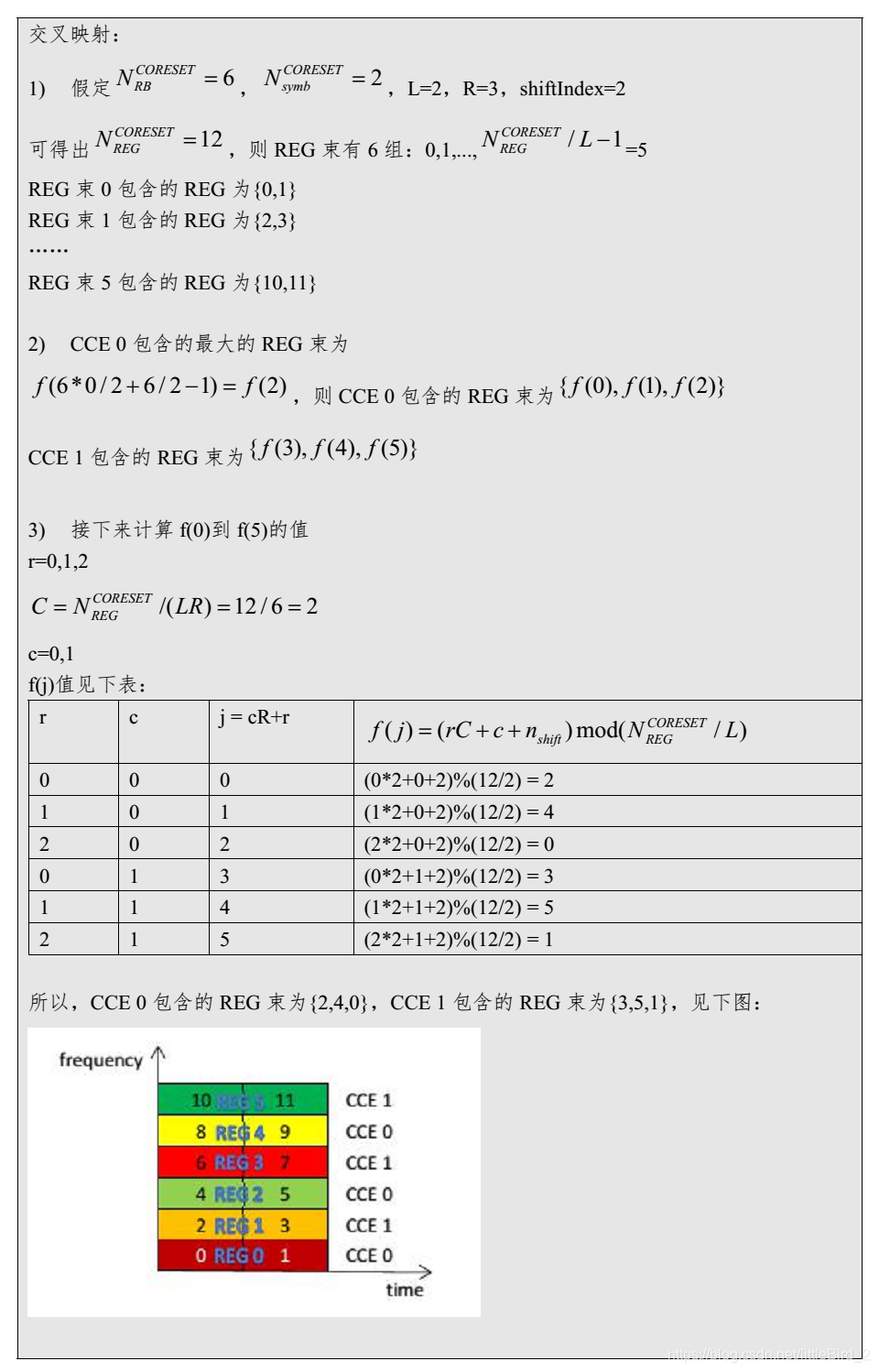

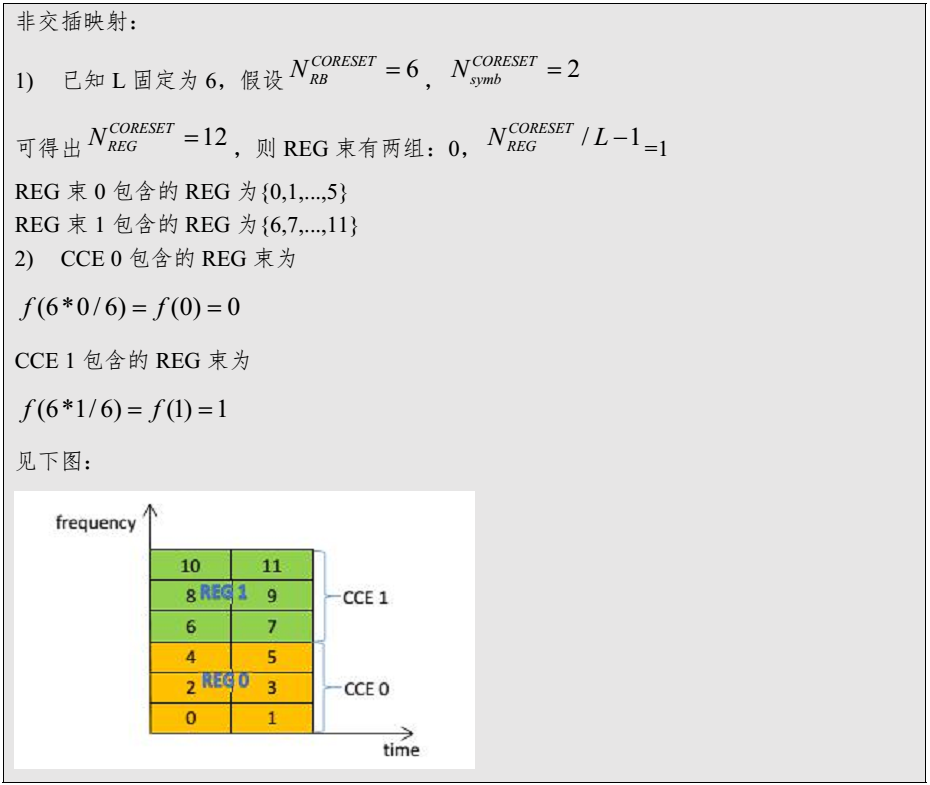

我们通过两个例子，来直观地看一下CCE到REG的映射过程：

PDCCH-DMRS

生成DMRS序列时使用的扰码IDNIDN_{ID}NID​来自于高层配置pdcch-DMRS-ScramblingID。

DMRS序列通过如下公式映射到RE资源上：

可以看出，每个RB上有3个DMRS RE，分别位于4k′+14k^{'}+14k′+1的位置，即1、5、9号子载波。

$l$指在一个时隙内的OFDM符号。

天线端口p固定为2000。

DCI Format

PDCCH承载的DCI的作用有：

• 调度PUSCH

• 调度PDSCH

• 指示SFI（Slot Format Indicator）

• 指示PI（Pre-emption Indicator）

• 功控命令

具体的DCI格式以及携带的信息见下表：
