51单片机的轮胎气压监测系统_SHT11传感器的温度、湿度采集系统，51单片机，Proteus仿真，C代码等...

设计要求
1.设计一套基于51单片机的温湿度Proteus仿真监控系统；
2.采用高精度的SHT11温湿度传感器模块；
3.LCD液晶实时显示当前环境温湿度值；
4.设计报警单元，实现对超限温湿度监控报警；
5.设计输入单元，可调节系统正常温湿度范围；
6.仿真系统能够可靠、稳定地运行；

概述

系统通过SHT11温湿度传感器感应周围的环境的温度和湿度，通过单片机对采集到的数据进行读取处理，经过LCD1602显示模块实时显示温湿度数据，同时可以通过按键模块对温湿度报警上、下限值进行设定。当SHT11读取的温湿度值不再设定范围内时，报警模块LED灯指示故障信息，同时蜂鸣器报警；当温湿度读取数据正常后，LED灯熄灭，蜂鸣器关闭。

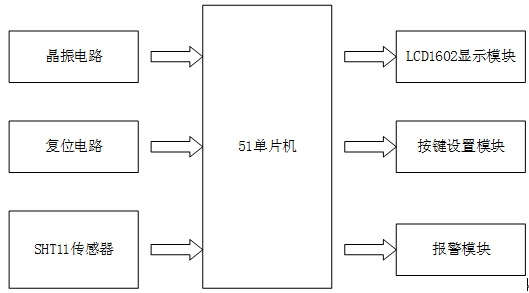

系统框架

温湿度监测系统主要是利用AT89C51单片机最小系统为核心，包括晶振电路、复位电路和排阻电路，SHT11温湿度传感器对环境温湿度的采集，经过单片机进行数据处理，最终通过LCD1602液晶显示模块准确、快捷、实时地显示出当前环境的温度和湿度，同时，按键模块可设置温湿度的上下限值，当采集的数据不在设定范围内时，实现LED和蜂鸣器报警，从而达到对环境温湿度监测的目的。本系统的总体设计如下图。

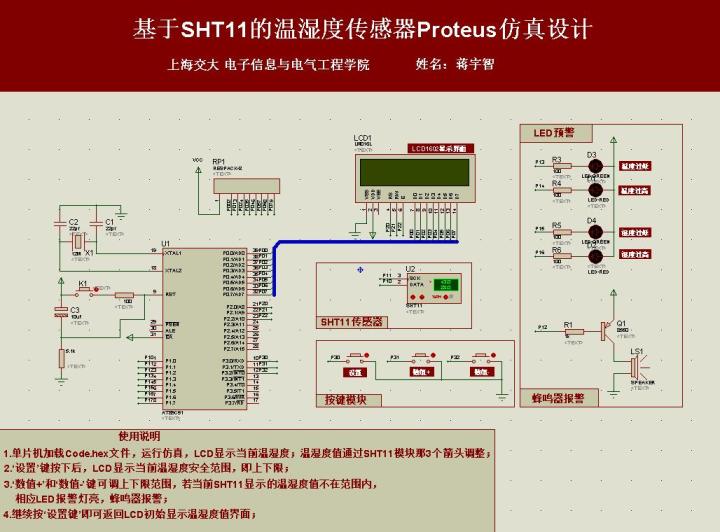

仿真电路图

仿真运行结果

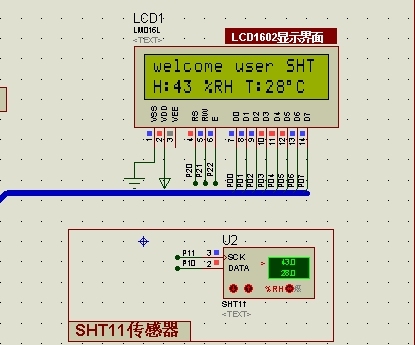

LCD显示当前湿度为43%RH，温度为28℃.

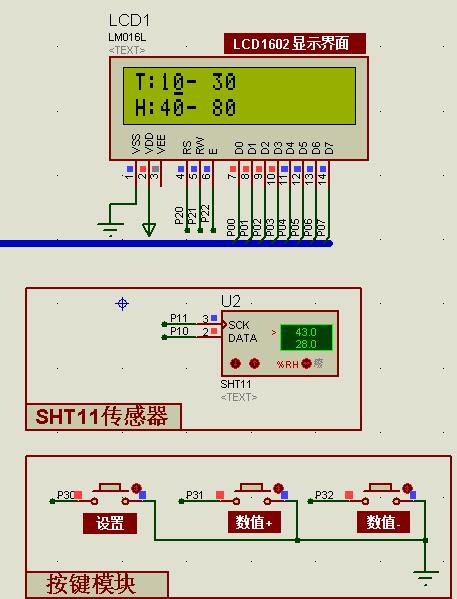

按下“设置”键后，可以设置温度和湿度的上下限范围，数值的增减通过“数值+” 和 “数值-”两个键实现。

部分C程序设计

/*********************************************************/// SHT11温湿度检测/*********************************************************/char ShtMeasure(unsigned char *p_value, unsigned char*p_checksum, unsigned char mode){unsignederror=0;unsignedint i;ShtTransStart(); switch(mode)  {case1 : error+=WriteByte(0x03);break;case2 :            error+=ShtWriteByte(0x05);break;default:break;}for(i=0;i<65535;i++)if(Data_P==0)break; if(Data_P)error+=1; *(p_value)=ShtReadByte(1);*(p_value-1)=ShtReadByte(1);*p_checksum=ShtReadByte(0);returnerror;      }/*********************************************************/// SHT11温湿度值标度变换及温度补偿/*********************************************************/void CalcSHT11(float *p_humidity ,float*p_temperature){constfloat C1=-4.0constfloat C2=+0.0405;  constfloat C3=-0.0000028;constfloat T1=+0.01;constfloat T2=+0.00008;floatrh=*p_humidity;floatt=*p_temperature;   floatrh_lin; floatrh_true;      float t_C;t_C=t*0.01- 40;rh_lin=C3*rh*rh+ C2*rh + C1;rh_true=(t_C-25)*(T1+T2*rh)+rh_lin;*p_temperature=t_C;*p_humidity=rh_true;}/*********************************************************/// 温度校正/*********************************************************/unsigned char TempCorrect(int temp){if(temp<0)    temp=0;if(temp>970)  temp=970;if(temp>235)  temp=temp+10;if(temp>555)  temp=temp+10;if(temp>875)  temp=temp+10;temp=(temp%1000)/10;returntemp;}/*********************************************************/// 湿度校正/*********************************************************/unsigned char HumiCorrect(unsigned int humi){if(humi>999)  humi=999;if((humi>490)&&(humi<951))  humi=humi-10;humi=(humi%1000)/10;returnhumi;}/*********************************************************/// 读取SHT11的温湿度数据/*********************************************************/void ReadShtData(){valuehumi_val,temp_val;unsignedchar error;unsignedchar checksum; unsignedint temp1,humi1;     error=0;error+=ShtMeasure((unsignedchar*)&temp_val.i,&checksum,1);error+=ShtMeasure((unsignedchar*)&humi_val.i,&checksum,2);if(error!=0)ShtConnectReset();else{temp_val.f=(float)temp_val.i;CalcSHT11(&humi_val.f,&temp_val.f);    temp1=temp_val.f*10;temp=TempCorrect(temp1);humi1=humi_val.f*10-50;humi=HumiCorrect(humi1);humi = humi + 2;}
}

资源分享如下

（1）基于51单片机和SHT11的温湿度监控系统仿真毕设论文完整版；

（2）Proteus仿真文件；

（3）Keil C语言程序文件；

（4）参考资料；

（5）Visio流程图文件；

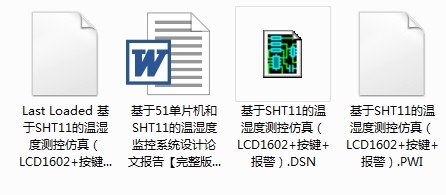

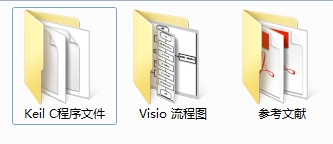

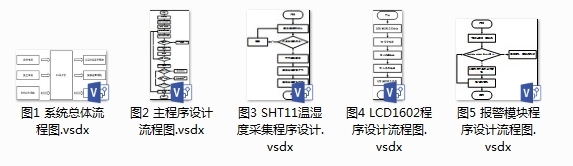

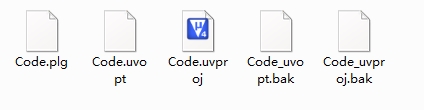

资源截图

由于本设计为作者原创设计，获取完整的论文、Keil C程序、Proteus仿真、Visio流程图文件和参考文献资料。

请搜索关注我的公众号（公众号请见头像或个人简介），谢谢！
