实际电压/流源模型及其等效分析

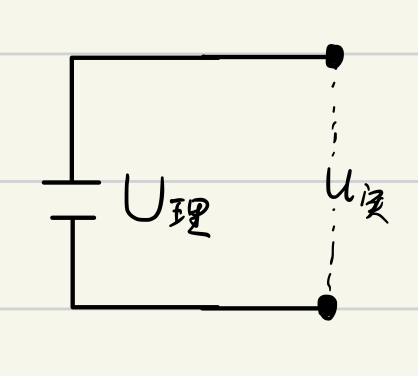

一、理想电压源的模型

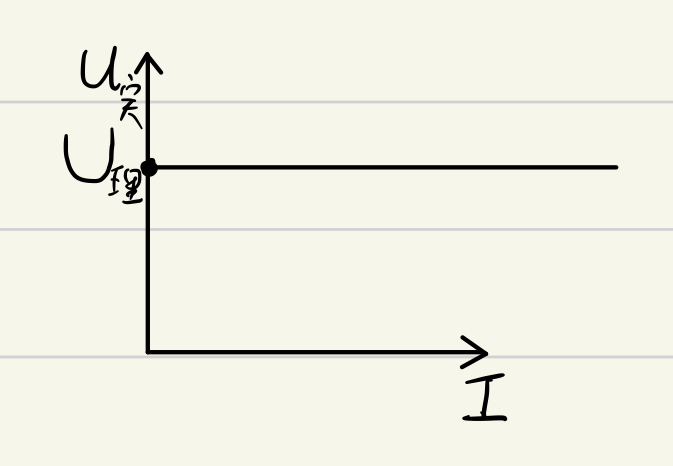

理想电压源的U-i曲线

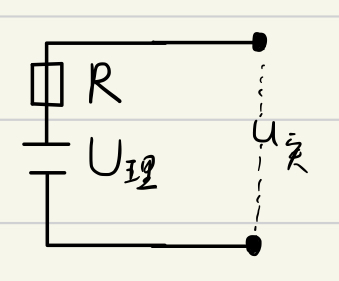

二、实际电压源的模型
u实=U理-I·R

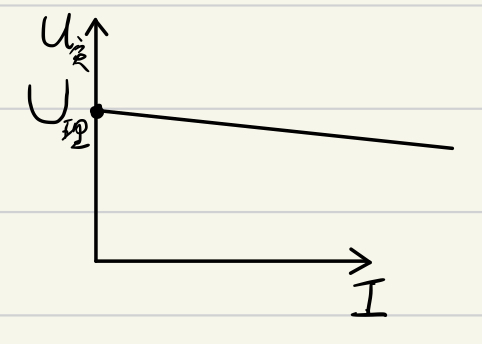

实际电压源的U-i曲线
为了使实际电压源提供的电压与理想电压源靠近，R应当尽量的小

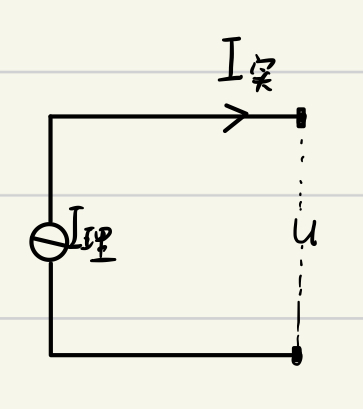

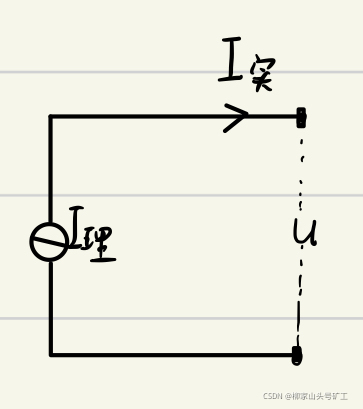

三、理想电流源的模型

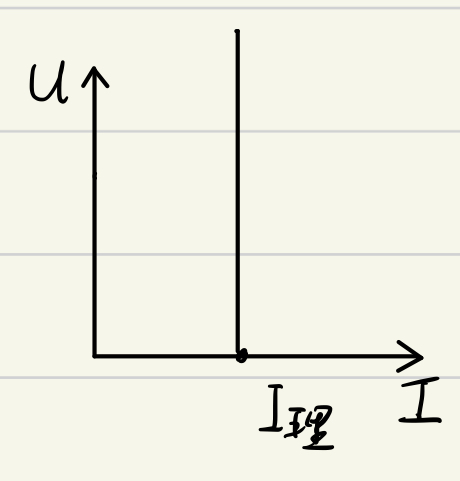

理想电流源的u-i曲线

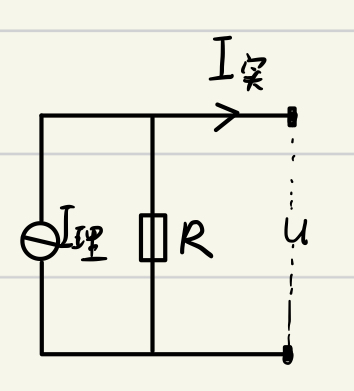

四、实际电流源的模型
I实=I理+u/R

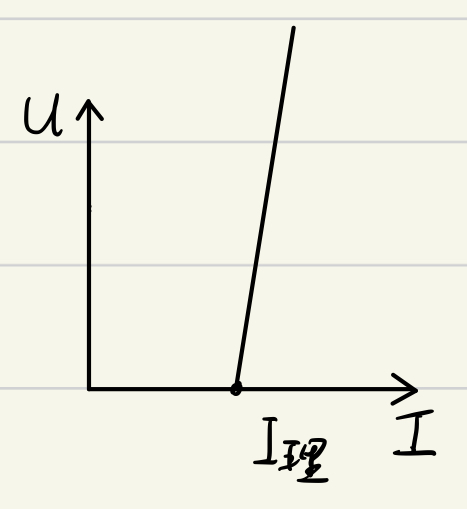

实际电流源的u-i曲线
为了使实际电流源提供的电流与理想电流源靠近，R应当尽量的大
五、实际电压源与实际电流源的等效

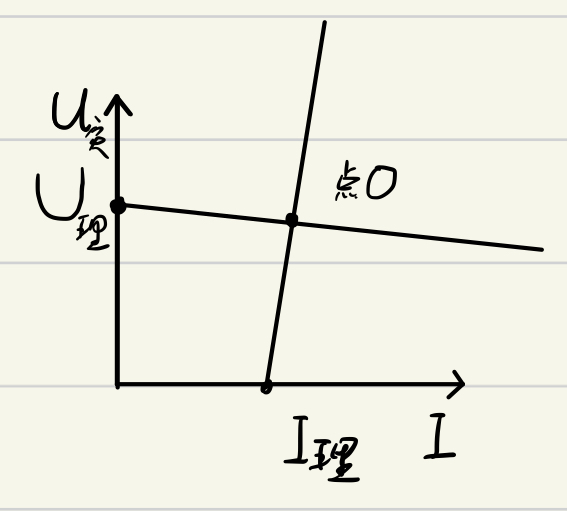

实际电压源与实际电流源的u-i曲线相交于点O
点O为等效点，但仅仅只有点O时等效
若脱离了点O的状态，则不等效
