380伏抽屉开关有较高的可靠性、安全性和互换性，是变电站站用低压交流电集中控制的配电中心。枢纽变电站380伏电源一般为两段母线配置进行供电。不同变电站的380伏抽屉开关其厂家、型号、参数等可能不同，但其主要结构和供电原理大同小异。

500千伏以上变电站的厂(站)用交流全部失电属于六级设备事件。可见380伏抽屉开关的运维工作对于变电站的安全稳定运行至关重要。在长时间带电运行的情况下，其指示灯等易损元件极易故障，影响运维人员的位置判断。

下面本文以500k伏武周变电站380伏抽屉开关为例

分享一下其指示灯更换的具体流程

工器具准备：

检查安全帽、一匙通、万用表、螺丝刀、绝缘胶布、新指示灯等材料充足齐备。

1、检查当前运行方式下应该点亮的指示灯是否点亮。

2、记下该点亮而不亮的指示灯屏柜编号和抽屉开关编号。

1、认清损坏指示灯的屏柜编号和抽屉开关编号。

2、一人操作一人监护，逆时针旋转中间大把手90°断开抽屉开关。(注意如果是380伏两段母线双回路供电的应提前将负荷倒至另一回路，只能切倒不能并倒。如果抽屉开关停电会导致主设备不能运行者，应登记缺陷等主设备有停电机会时再及时更换指示灯。)

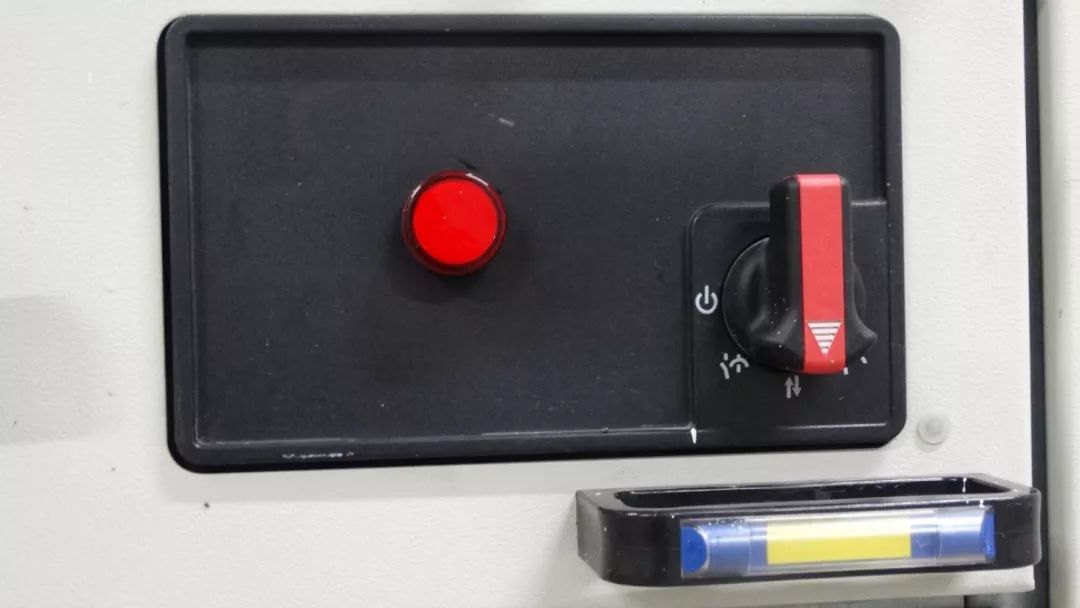

3、将抽屉开关右侧小把手逆时针旋转至抽出位置(有上下两个箭头的位置)。

4、将抽屉开关水平拉出。

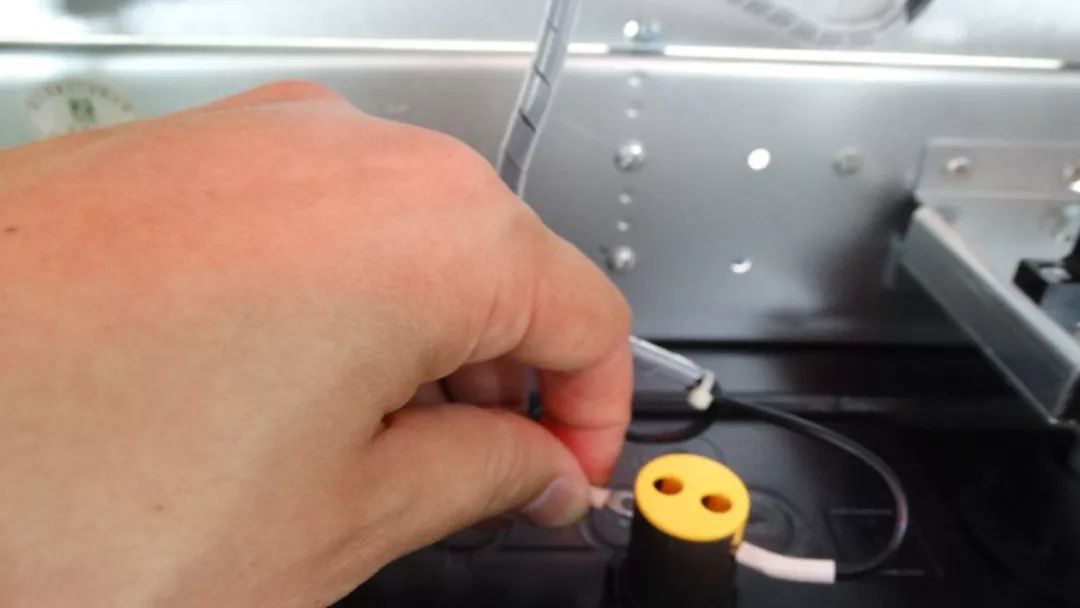

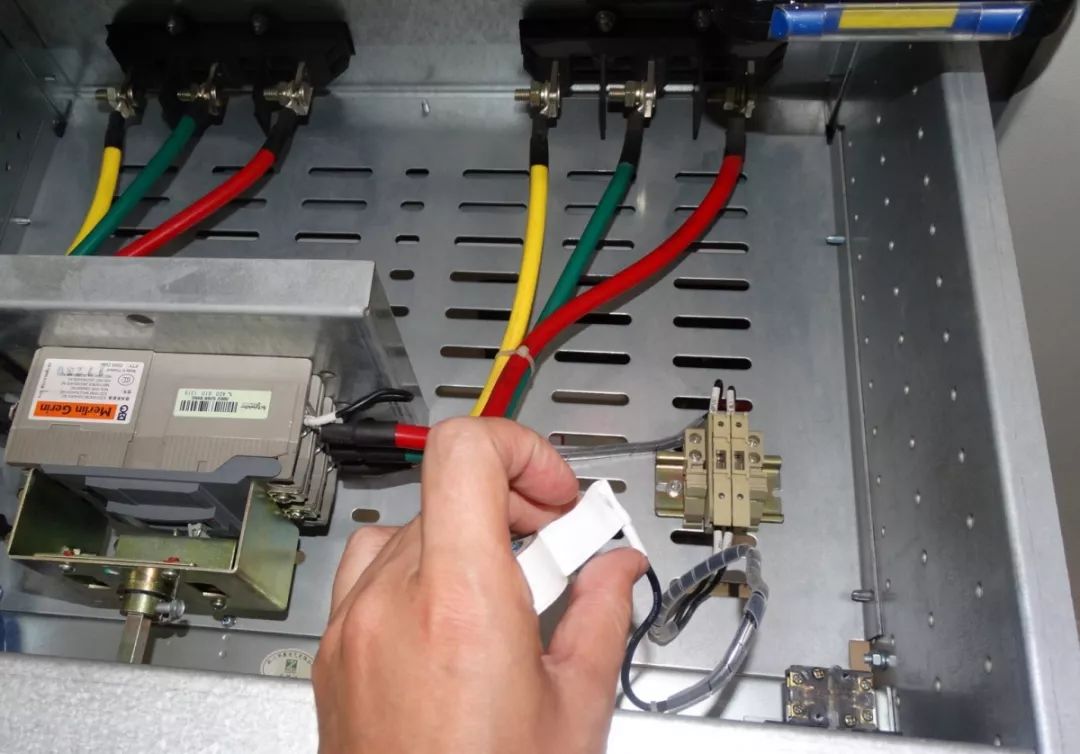

5、用绝缘胶布缠绕的螺丝刀拆开指示灯两端接线，确认无电压后拆线并记录接线位置。

6、用绝缘胶布将解开的裸露线头包好。

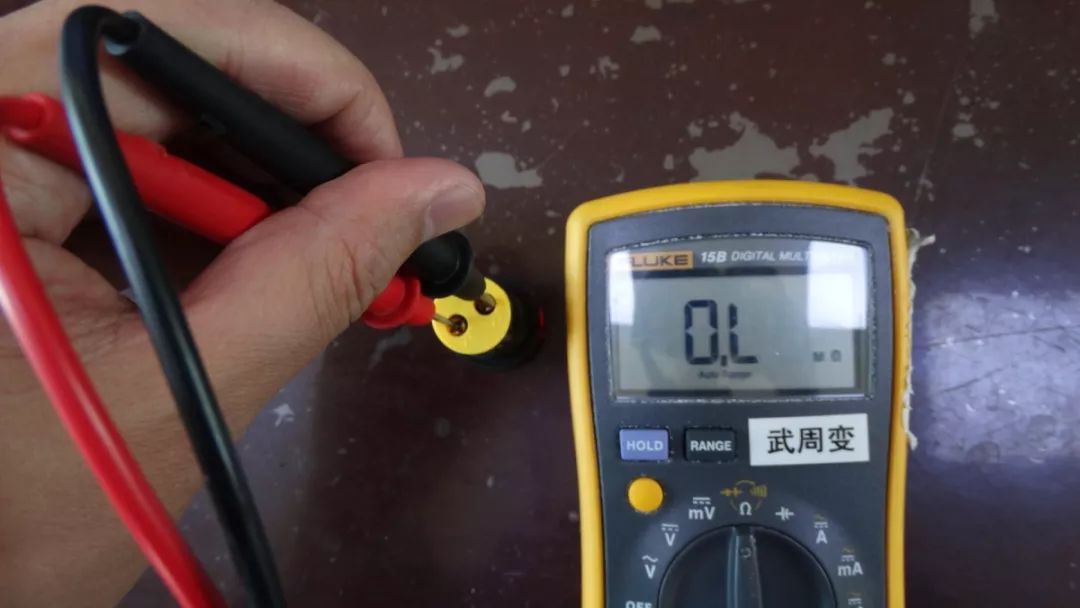

7、用万用表测量所拆指示灯两端电阻为0，判断指示灯确已烧损。

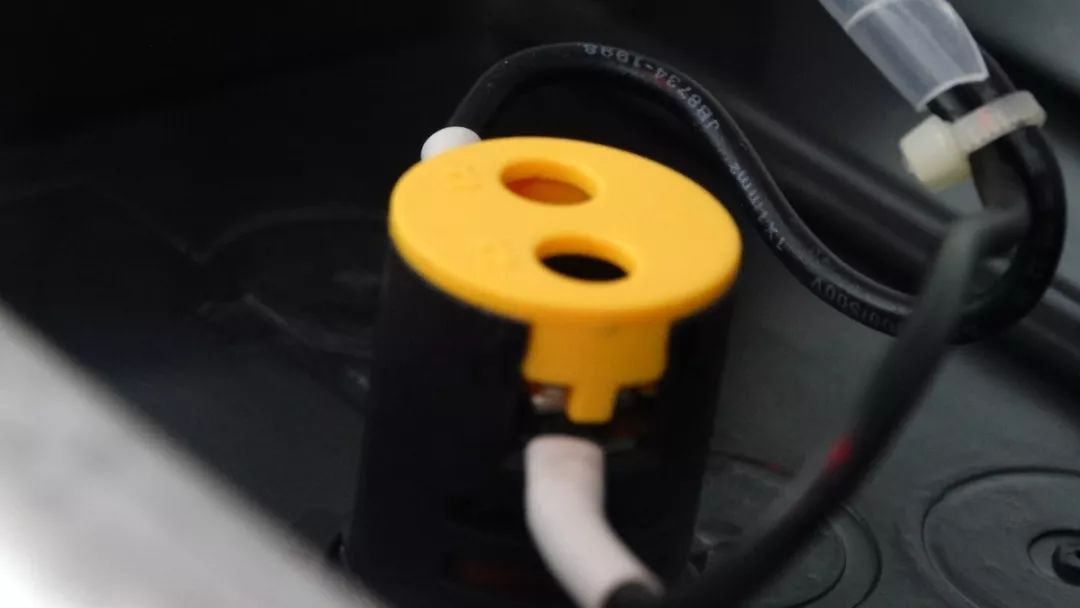

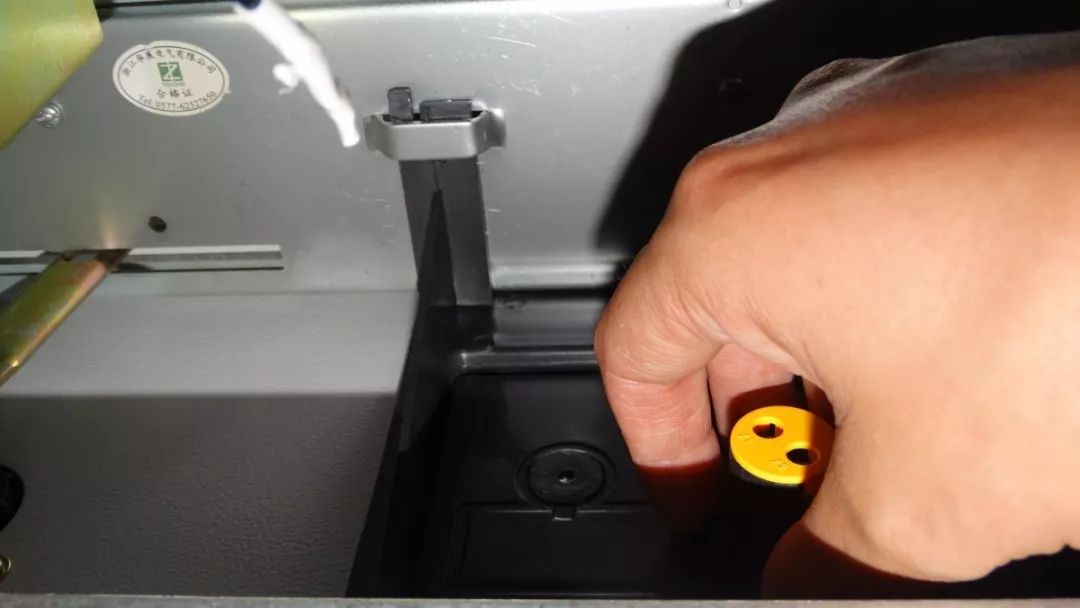

8、逆时针旋转固定环，拆除故障指示灯。

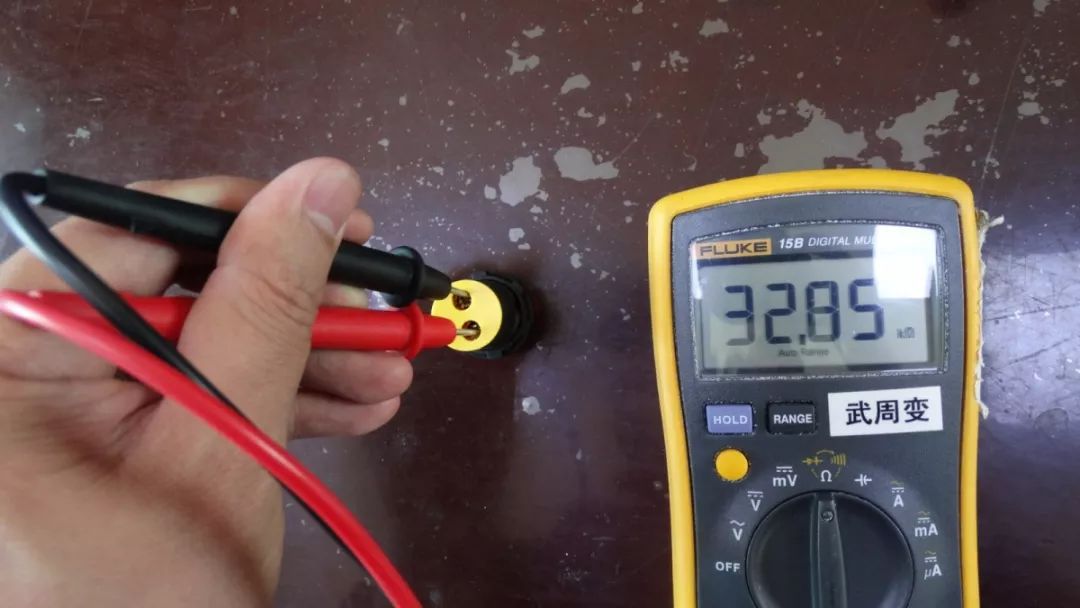

1、更换同型号指示灯，用万用表Ω档测量新指示灯两端电阻值正常不为0，如图为32.85kΩ，判断指示灯完好。

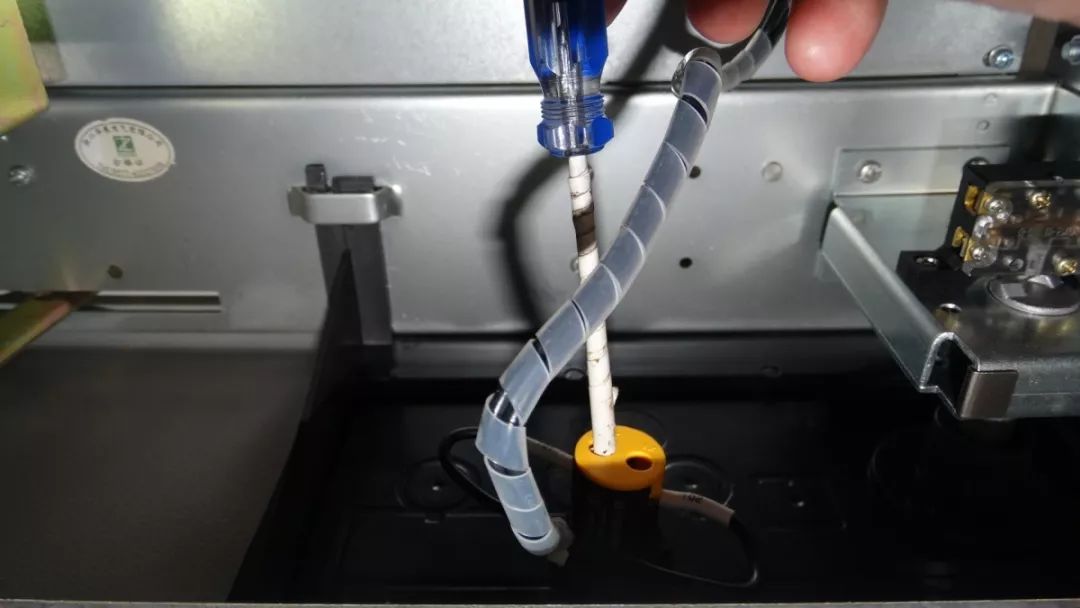

注意线头要压接在垫片与灯体之间。

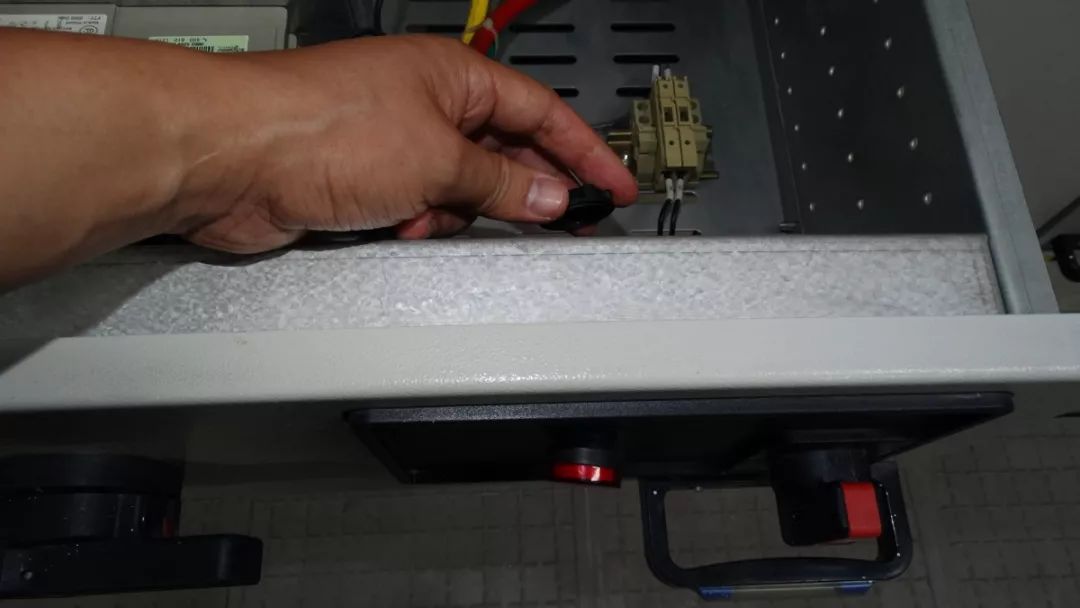

3、检查无遗留物后，将抽屉开关水平推入屏柜。

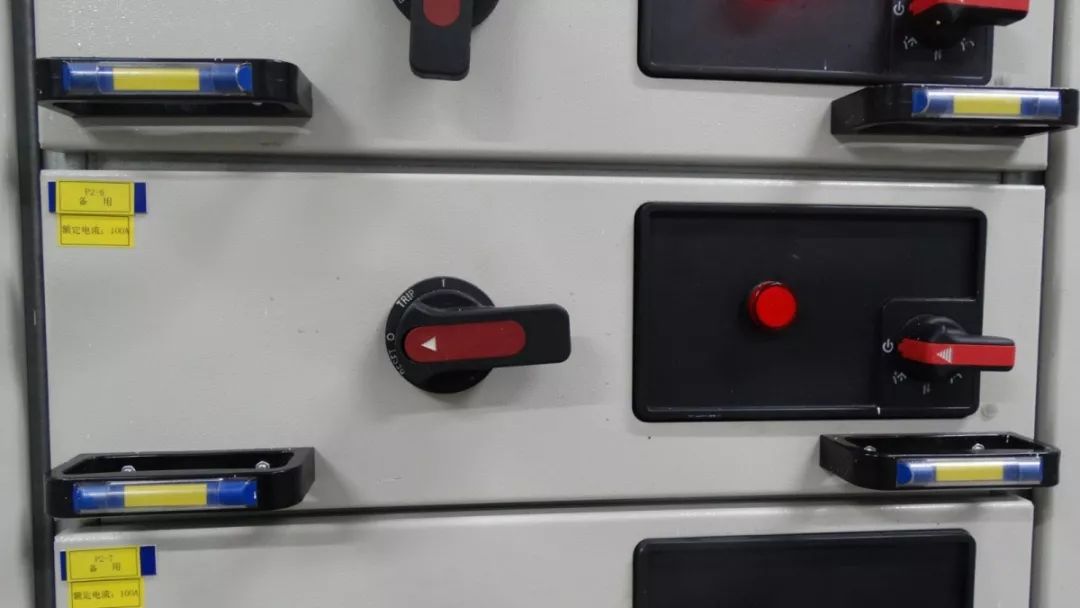

4、顺时针旋转抽屉开关右侧小把手至停电前所处的类似“开关电源”符号位置(水平位置)。

5、顺时针旋转抽屉开关中间大把手至“O”位置。

6、再次确认屏柜编号和抽屉编号，确认送电回路无异常后，顺时针旋转中间大把手90°合闸，检查新指示灯正常点亮。

7、清理现场，无遗留物，根据需要是否提报指示灯备品、修改备品台账、消除缺陷。
