三相异步电动机仿真

异步电动机的仿真-----JUST-17
在课本中介绍的四种方式的状态方程，都是对异步电动机的数学描述，在进行异步电动机仿真时，没有必要对四种状态方程逐一进行，只要以其中一种作为内核，在外围加上坐标变换和状态变换，就可以得到在不同的坐标系下、不同状态量的仿真结果。因此，以异步电动机在αβ坐标系中为状态变量的状态方程结构为核心，构建异步电动机仿真模型。

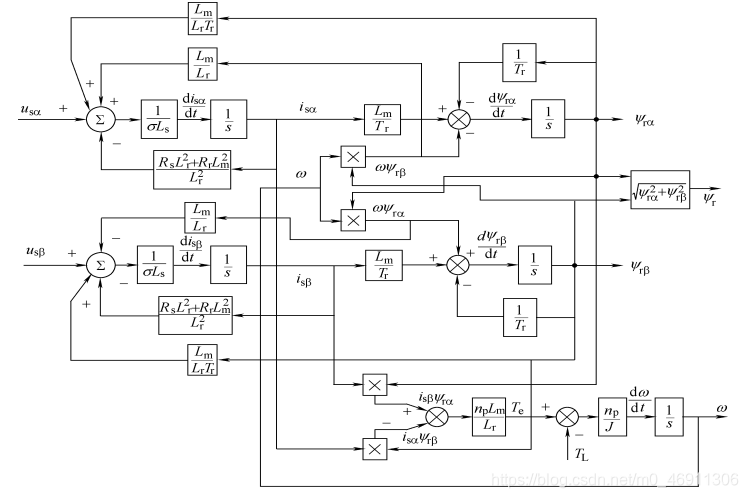

一、异步电动机仿真框图及参数

二、 电源AC设计
在simulink 中找sine wave 模快，拖到空白处

因为是三相电源，因此在这里要放置三个，分别为UA，UB，UC。如下图

电压设置成380，频率314.1593
三、二分之三变换，三分之二变换

3.1 3/2变换
对应模块为：

3/2变换矩阵为下图，这里需要自己根据参数计算，不做过多赘述。

3.3 2/3变换
对应3.1
变换环节为：

变换矩阵为：

到这里你才完成了这项工作的一小部分！！！！！！
一定要耐心。
四、电动机模型搭建
4.1封装好的模块如下图：

4.2封装好内部结构图:
具体参数根据电力拖动自动控制系统——运动控制系统第五版：阮毅 杨影主编
第七章7.10.1小结进行计算。

搭建的过程是很费工夫的，希望读者可以耐心一些，计算参数的时候要小心，精确度要高一些。尽量保持到小数点后5位。
记住要在电动机的后面加负载转矩，参数设置时间为2s，转矩为20.（这个自己随便调节）
最后就是一些小东西了，比如示波器，在你想要输出信号的地方加上就可以了。
五、系统总体结构图

创作不易，且行且珍惜！
