信号的分类

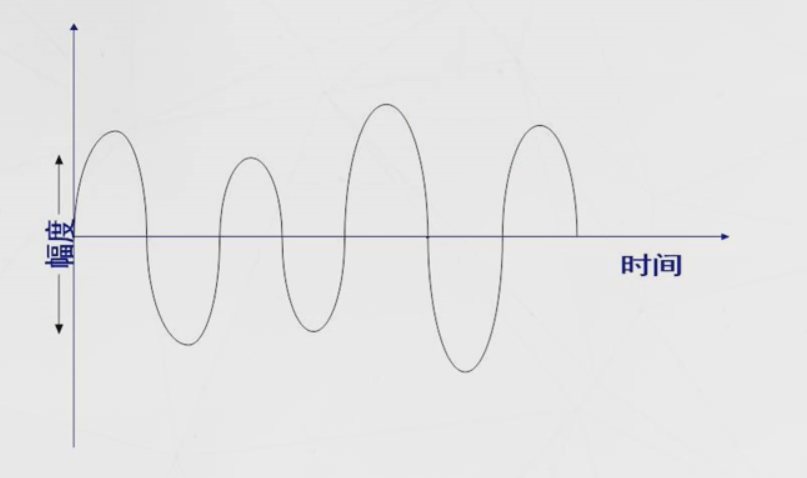

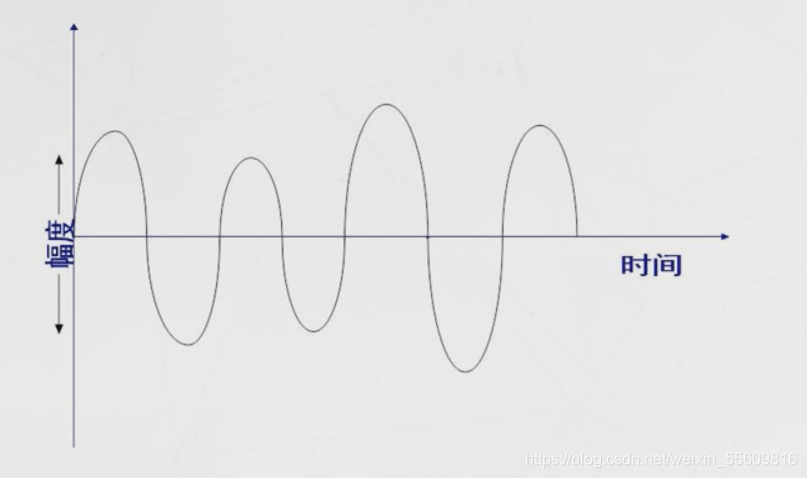

1.模拟信号
模拟信号是信号参数（幅度，频率等）大小连续变化的电磁波，可以以不同的频率在媒体上传输，是一个连续变化的物理量。

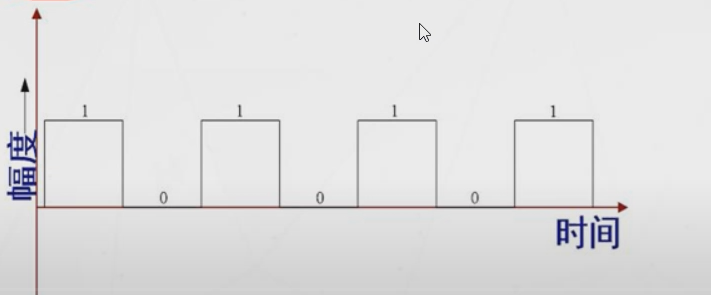

2.数字信号
数字信号是不连续的物理量，信号参数也不连续变化，数字信号使用几个不连续的物理状态来代表数字。现在最觉的数字信号是振幅值一般只有两种（0和1）波形的信号，称之为二进制信号。脉冲的出现表示为1，不出现表示为0.
信号在传输过程中的失真
信号在传输过程中，因为受到外界干扰或传输介质本身的阻抗等特性，会产生一定程度的失真，产生失真的原因有以下几种原因：
1.噪声
信号在信道中传输时，往往会受到噪声的干扰。“噪声”的简单定义：在信号的传输，处理过程 中，由于设备自身，环境干扰等原因而产生的附加信号。这些信号与输入信号无关，是有害的
2.衰减
信号随着传播距离的增加，能量会逐渐减少。
数字信号的优势
-
抗干扰能力强
-
传输距离远并能保证质量
光纤的分类及特点
1.单模光纤
特点：
- 用于高速度，长距离
- 设备成本高
- 端接较难
- 窄芯线，需要激光源
- 耗散极小，高效
- 黄色外皮
2.多模光纤
特点：
- 用于低速度，短距离
- 设备成本低
- 端接较易
- 宽芯线，聚光好，光源可采用激光或发光二极管
- 耗散大，低效
- 橙色或水绿色外皮
3.光纤接口
- FC圆形带螺纹光纤接口
- ST卡接式圆形光纤接口
- SC方形光纤接口
- LC窄体方形光纤接口
- MT-RJ收发一体的方型光纤接头
双绞线
1.双绞线
总共八根双绞线，每两根绞合在一起。
常用的双绞线有五类，超五类，六类。
2.双绞线分类
屏蔽双绞线
- 铜线外包裹一层金属网膜
- 用于电磁环境非常复杂的工业环境
非屏蔽双绞线
用于电磁干扰相对较弱的环境
3.双绞线的连接规范
EIA/TIA 568A 和568B
T568A： 白绿，绿，白橙，蓝，白蓝，橙，白棕，棕
T568B： 白橙，橙，白绿，蓝，白蓝，绿，白棕，棕
线缆连接;
- 直通网线
RJ-45两端同时采用T568A或T568B的标准接法
- 交叉网线
一端采用T568A标准制作 ，则另一端采用T568B标准制作
- 全反线
一端采用T568B标准制作 另一端顺序全部与另一端完全相反的顺序（12345678–87654321）
PS：不同设备之间用直通线：路由-交换机，PC-交换机
相同设备之间用交叉线：PC-PC,路由-路由，交换-交换
