【STM32学习笔记】技巧1 -更换外部8M晶振的频率如何修改程序？

绪论

STM32系列的单片机，从L0到L4，从F1到F4系列，标准库和HAL库默认使用的外部晶振统一为8M。但是在实际应用中可能由于某些特殊情况，会使用其他频率的外部晶振，比如12M、16M、24M等等。

比如，目前小编在参与一款毫米波雷达的研究，为了节约BOM成本，更大程度的降低EMC干扰。公司决定将STM32芯片的晶振和毫米波雷达芯片的晶振，合并成一个晶振。由于毫米波雷达的晶振必须为24M，因此STM32芯片的晶振也要使用24M。

代码中需要做如下修改：

1、标准库的修改方法

只需下述两步即可！

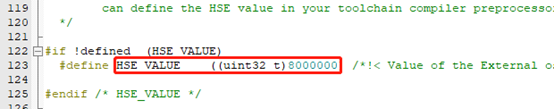

(1)、修改HSE_VALUE

将宏定义

#define  HSE_VALUE 	((uint32_t)8000000)

修改成

#define  HSE_VALUE 	((uint32_t)24000000)

即可，如下图。

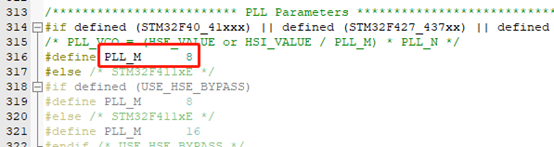

(2)、修改PLL_M

将宏定义

#define  PLL_M    8

修改成

#define  PLL_M    24

即可，如下图。

2、HAL库的修改方法

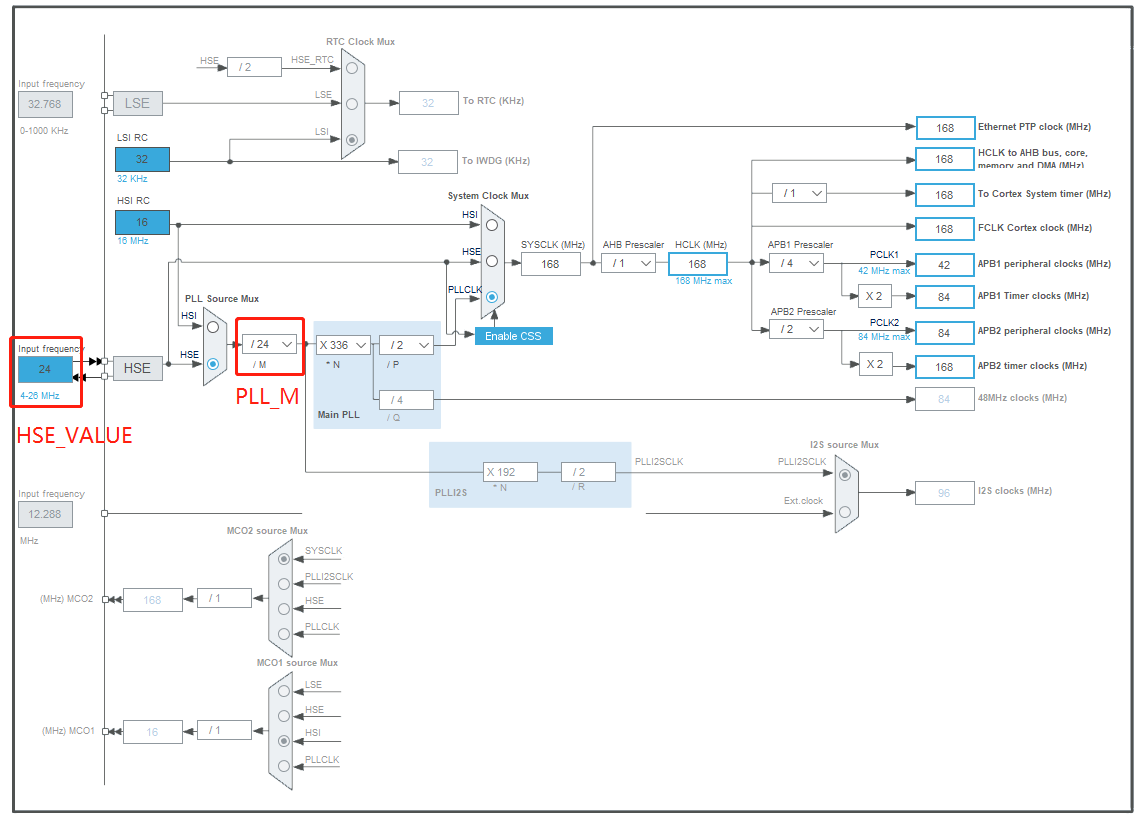

直接在系统时钟配置界面修改，如下图，将外部晶振改成24M，PLL_M选择/24。

结束
