OpenGL着色器初步，让三角形的颜色随时间变化
前情提要：
OpenGL+VS2022环境配置与变化的背景
开始学习OpenGL：生成第一个三角形
源码地址：OpenGL 着色器初步，颜色变化的三角形
接下来要做的是对三角形着色，着色需要用到着色器，着色器可以理解为是完全工作在硬件上的一个机器，故而需要一个使之运行的指令，这个指令被称为GLSL，即GL Shader Language，着色语言。
为了能够更加直观地理解着色器的方法，接下来以这个三角形作为讲解对象
其顶点的定义如下
GLfloat vertices[] = {// 位置 // 颜色0.5f, -0.5f, 0.0f, 1.0f, 0.0f, 0.0f,-0.5f, -0.5f, 0.0f, 0.0f, 1.0f, 0.0f,0.0f, 0.5f, 0.0f, 0.0f, 0.0f, 1.0f
};
其中，左侧三列表示其坐标，右侧三列表示其颜色。例如，在 ( 0.5 , − 0.5 , 0 ) (0.5, -0.5, 0) (0.5,−0.5,0)位置处，其RGB为 ( 1 , 0 , 0 ) (1,0,0) (1,0,0)，即红色，看三角形右下角，的确是红色。
为了实现对这个三角形的着色，则在绘制过程中，必须有一个函数来规定vertices中每个值的含义，这就是上一讲提到的glVertexAttribPointer函数。
由于vertices中有两种属性的值，用来分别表示位置和颜色，故而同样需要用到两种属性
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(GLfloat), (GLvoid*)0);
glEnableVertexAttribArray(0);
// 颜色属性
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 6 * sizeof(GLfloat), (GLvoid*)(3 * sizeof(GLfloat)));
glEnableVertexAttribArray(1);
其中，第一个属性设置为0号设置，以3个点为单位，每隔6个点设置一次；第二个设置函数为1号设置，同样以3个点为单位，以6个点为周期。
在对这些点进行划分之后，则需要创建一个着色器对象，来进一步确认这些点的含义，这就涉及到了GLSL的应用，再来回顾一下这个三角形
着色可分为两步，首先是顶点着色，然后根据顶点的颜色，来对顶点之间的其他像素进行着色。故而先做一个顶点着色器的源
#version 330 core
layout (location = 0) in vec3 pIn;
layout (location = 1) in vec3 cIn;
out vec3 cOut;
void main(){gl_Position = vec4(pIn, 1.0);cOut = cIn;
}
其中，#version 330 core表示3.3版本，这一行对某些显卡来说应该可以不写。
layout(location=0)用于声明输入变量的顶点属性位置值是0，对应0号设置，vertices中的位置列；in表示顶点属性输入；vec3为数据类型，表示有三个分量的向量；pIn为声明的输入变量；相应地cIn亦然，变量名为pIn，cIn主要为了省事儿，分别表示输入位置和输入颜色。
cOut由out修饰，表示输出的三维向量。这种规定输入输出的变量格式，对于有点verilog基础的人更易理解。
接下来是主函数，gl_Position用于设置顶点着色器的输出，其类型为4分量的向量，构造方式是在pIn后面加个1。这种操作是为了适应GPU在图形运算中，用以变换的的4x4矩阵。
接下来对顶点之间的其他部分进行着色，即构造片元着色器
#version 330 core
in vec3 cOut;
out vec4 color;
void main(){color = vec4(ourColor, 1.0f);
}
注意，其输入cOut，实为顶点着色器的输出，二者变量名需要一致。
由于着色器是在GPU中进行编译的，所以接下来要将上面这两段函数加入用某种方法载入传给GPU，方法是用字符串
const GLchar* srcVertexShader = "#version 330 core\n"
"layout (location = 0) in vec3 pIn;\n"
"layout (location = 1) in vec3 cIn;\n"
"out vec3 cOut;\n"
"void main(){\n"
"gl_Position = vec4(pIn, 1.0);\n"
"cOut = cIn;\n"
"}\0";const GLchar* srcFragmentShader = "#version 330 core\n"
"in vec3 cOut;\n"
"out vec4 color;\n"
"void main(){\n"
"color = vec4(cOut, 1.0f);\n"
"}\0";
然后，在main函数中把这两个字符串绑定给着色器，流程分三步
- 创建，用
glCreateShader - 绑定，用
glShaderSource - 编译，用
glCompileShader
GLuint vertexShader = glCreateShader(GL_VERTEX_SHADER); //创建一个着色器对象
glShaderSource(vertexShader, 1, &srcVertexShader, NULL); //绑定着色器
glCompileShader(vertexShader); //编译
GLuint fragmentShader = glCreateShader(GL_FRAGMENT_SHADER);
glShaderSource(fragmentShader, 1, &srcFragmentShader, NULL);
glCompileShader(fragmentShader);
然后将这两个着色器写入一个图形程序pragram中，
GLuint shaderProgram = glCreateProgram();
glAttachShader(shaderProgram, vertexShader);
glAttachShader(shaderProgram, fragmentShader);
glLinkProgram(shaderProgram);
glDeleteShader(vertexShader); //释放内存
glDeleteShader(fragmentShader);
最后的最后，将这个program放在主循环中对三角形进行实时绘制
glUseProgram(shaderProgram);//绘制三角形

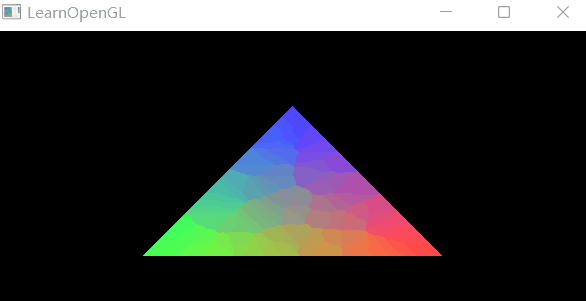

接下来就可以得到上面那个渐变颜色的三角形了。
接下来，若想让三角形的颜色在时间上渐变，则可使用glUniform，这是一个可以随时传入的变量，首先更改srcVertexShader，注意在传入的时候是以字符串的形式
#version 330 core
layout (location = 0) in vec3 pIn;
layout (location = 1) in vec3 cIn;
uniform float cDelta;
out vec3 cOut;
void main(){
gl_Position = vec4(pIn, 1.0);
cOut = cIn;\n
for (int i = 0; i < 3; i++) {
cOut[i] += cDelta;}
}
其中，cDelta就是一个uniform变量，其cOut将会随着这个值的变化而变化。接下来更改主循环
float cDelta; //用于存放传入的uniform
while (!glfwWindowShouldClose(win))
{/*前面不用改*/glClear(GL_COLOR_BUFFER_BIT);cDelta = sin(glfwGetTime()); //glfwGetTime()获取当前时间，通过三角函数使之glUseProgram(shaderProgram);int vcLocation = glGetUniformLocation(shaderProgram, "cDelta");glUniform1f(vcLocation, cDelta); //传入cDeltaglBindVertexArray(VAO);/*后面不用改*/
}

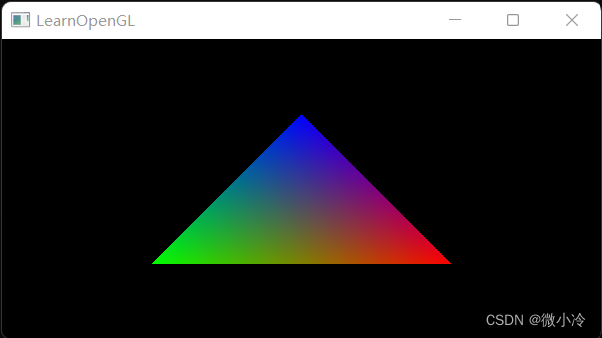

最后得到的结果为
