欧姆龙以太网连接电脑和三菱数据交换

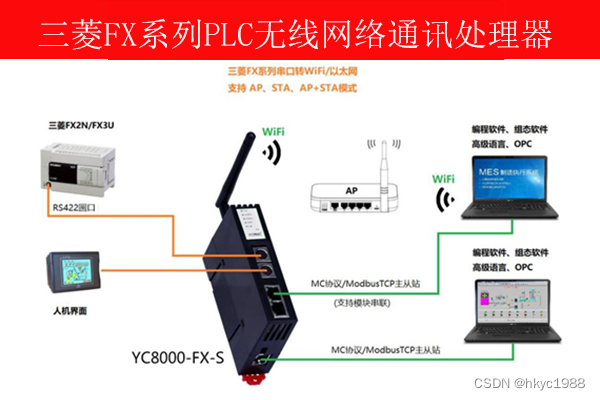

本示例以欧姆龙CP1H与三菱FX3U进行无线交换数据，本数据交换采用ModbusTCP协议实现，欧姆龙CP1H采用YC8000-CP/CJ-S工作在无线WiFiStation模式，做ModbusTCP主站。三菱FX3U采用YC8000-FX-S工作在无线WiFiAP模式、做ModbusTCP从站，通过WiFi方式进行无线数据传输。也可以两个模块都工作在Station模式，中间通过功率AP路由器进行网络桥接，提高信号传输距离和稳定性。

YC8000-CP/CJ-S的DB9（X1）连接CP1H的通讯口，YC8000-FX-S的MD8（X1）连接FX3U的编程口，YC8000-CP/CJ-S和YC8000-FX-S通过WiFi无线互联。YC8000-CP/CJ-S通过配置软件工具配置交换命令，实现实时高效的CP1H和FX3U无线数据交换。该功能基于ModbusTCP协议实现，通过配置软件（软件版本V1028及以上）进行主站命令配置，无须PLC编程，提高应用开发速度和便捷性。

一、WiFi配置

1、打开配置软件，搜索到模块，选择【修改设备参数】；

2、对YC8000-CP/CJ-S进行WiFi接口的配置；

二、配置YC8000模块数据交换命令

1、打开配置软件，搜索到YC8000-CP/CJ-S后，选择【修改设备参数】；

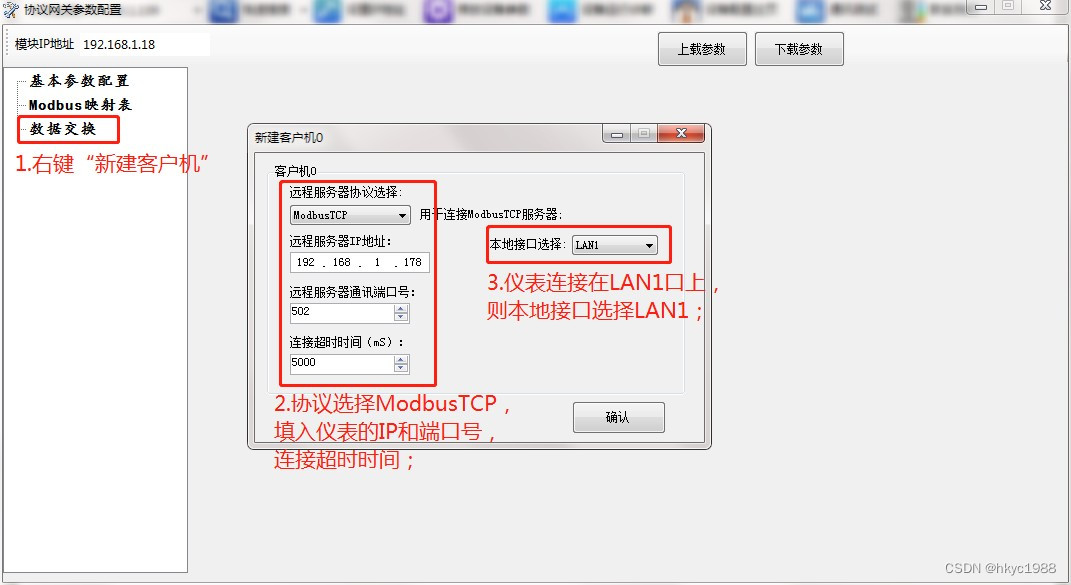

2、新建客户机

3, 点击数据交换，右键创建新的客户机0；

ModbusTCP协议，用于连接远端的ModbusTCP从站设备，此例中为YC8000-FX-S的热点接口，IP为192.168.3.1，ModbusTCP服务器端口号502；连接超时时间默认为5S；

4, 在客户机中配置数据交换命令

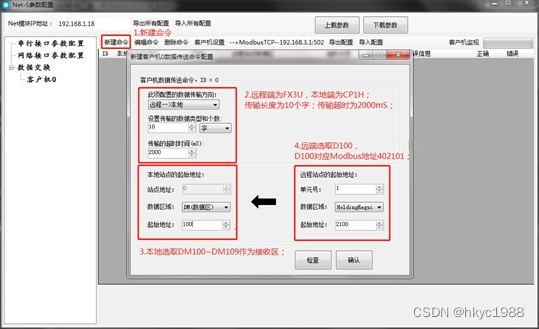

5, 点击新建命令（把FX3U的D100_{D109读取CP1H的D100}D109）

6, 选择[远程→本地]，传输10个字；传输超时设置成2S；

7, 本地站点(CP1H)设置数据区域选择DM寄存器，起始地址为100，即选择软元件DM100；

8, 远程站点(FX3U)的D100查询YC8000-FX-S的Modbus映射表可知被映射成

9, HoldingRegister的2100地址；

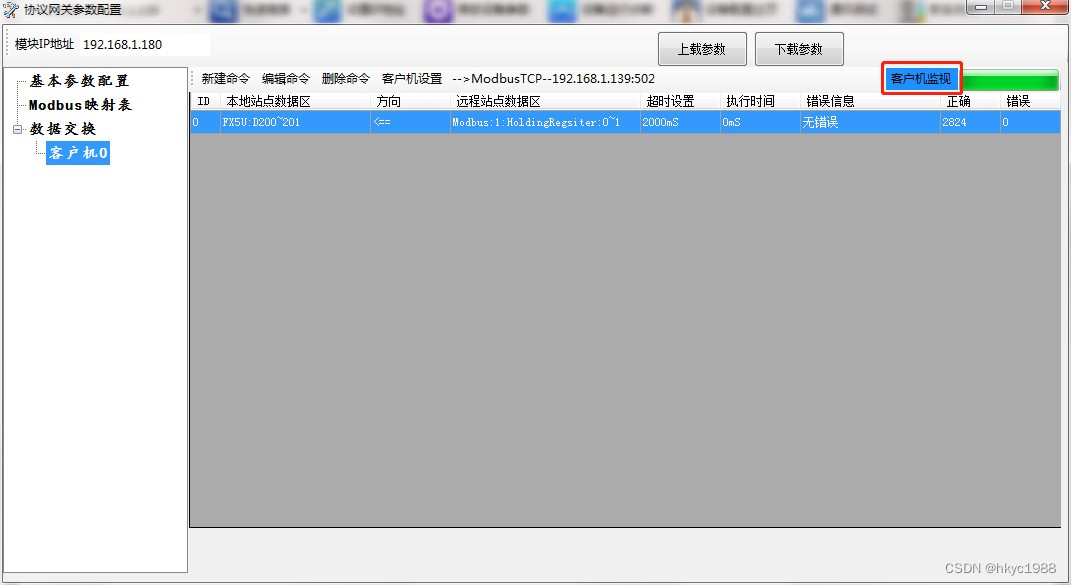

10, 客户机监视

11, 点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动，说明通信成功。

三、验证数据交换

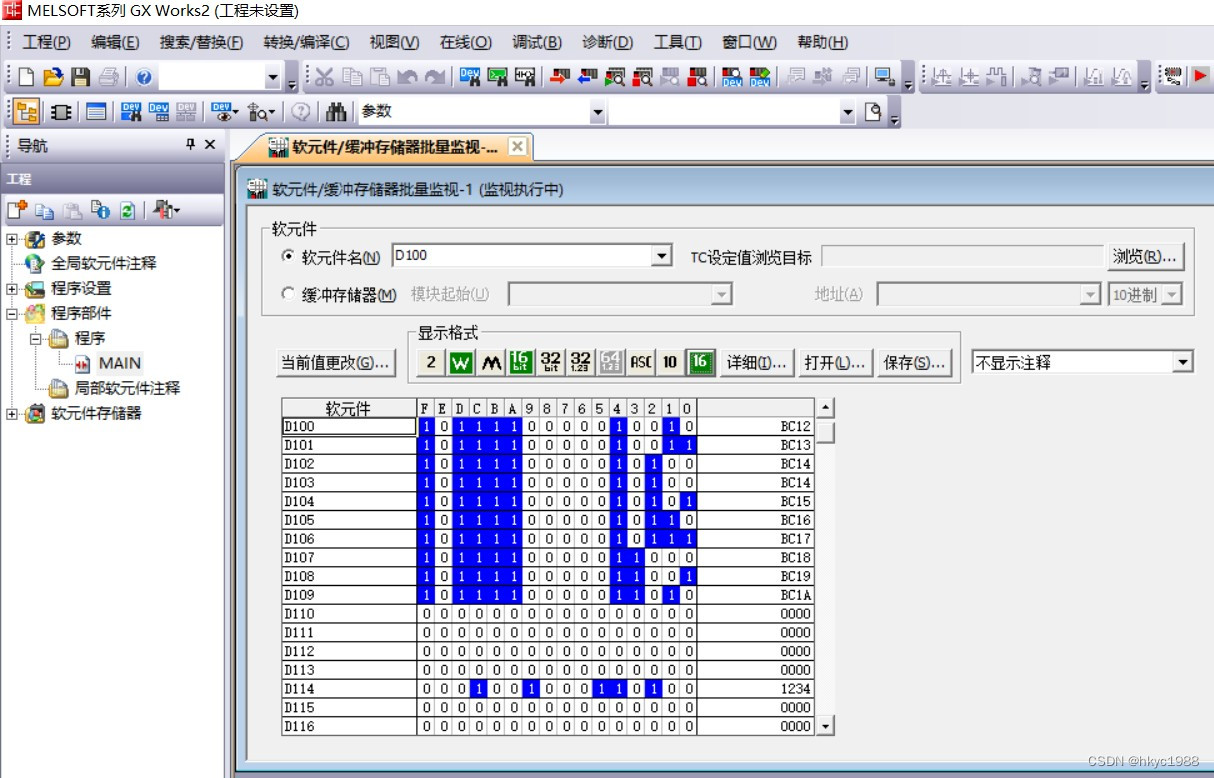

12, 打开三菱GXWork2变量监视表，通过YC8000-FX-S对FX3U的D100~D109进行数据修改

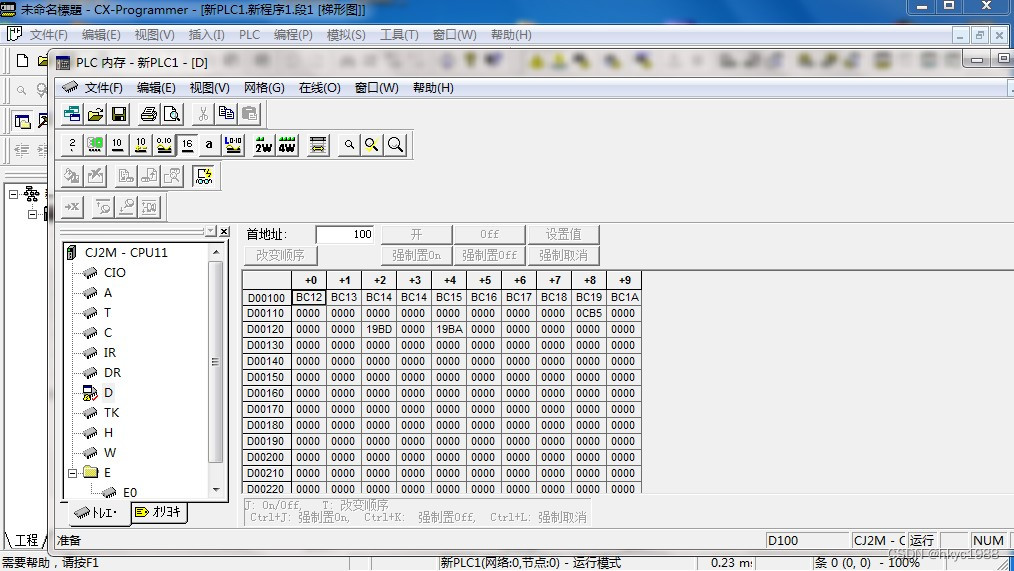

13, 打开欧姆龙CX-Programmer变量监视表，对CP1H的DM100~DM109进行数据监视，

14, 上述监视说明已经将FX3U的D100_{D109数据读取到CP1H的DM100}DM109中，实现了数据交换功能；数据交换功能亦可实现CP1H到FX3U、FX3U到CP1H的位、字节和字的数据交换功能。
