物理层（网络传输介质）、数据链路层（帧）、vlan详解

一、双绞线

两种双绞线：屏蔽双绞线、非屏蔽双绞线

其中T568B是目前最常用的

标准网线（直通线）两头的线序是一样的；

而交叉线一头是T568B，一头是T568A

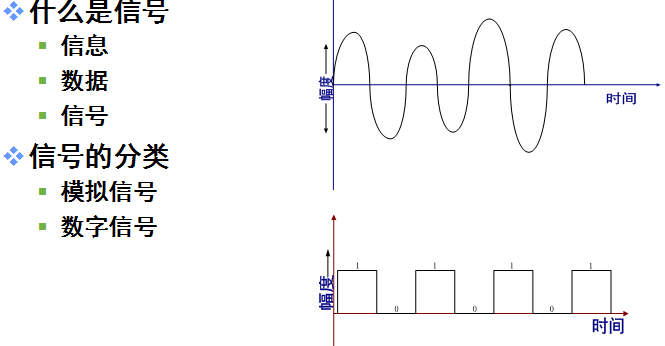

二、信号（signal）

数字信号的优势：靠干扰能力强，传输距离远并能保证质量

三、交换机的基本原理与配置

交换机（switch）的作用：组建局域网

以太网（ethernet）：就是我们平常的局域网

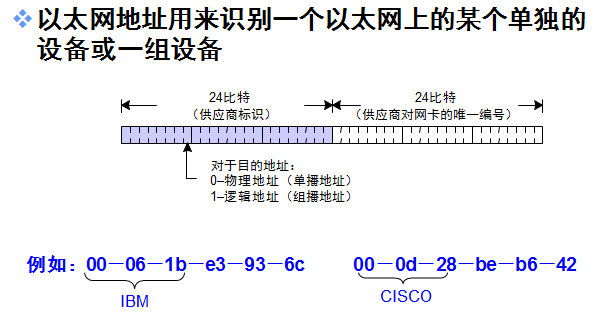

以太网的mac地址：

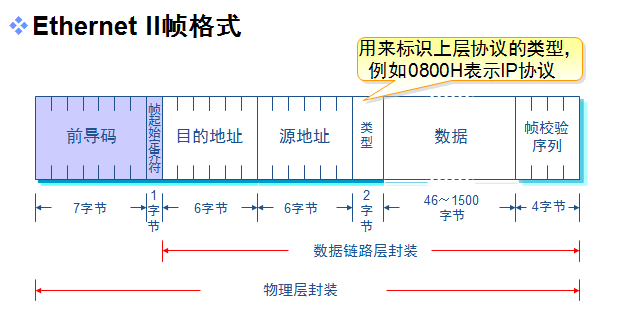

 以太网帧的格式：

mac地址又称硬件地址和物理地址

mac地址是嵌入到网卡芯片里的，出产就配置好了，不需要我们去配置--》全球唯一

帧的大小范围：64~1518

mac地址是48位，16进制

MTU：  max transmission  unit 最大传输单元（maximum transmission unit）: 数据在帧里最大只能是1500
mtu 1500   字节

mac地址表有哪些？

端口号（交换机本身）

mac地址（连接到交换机的电脑或者手机）

vlan

linux里查看mac地址

[root@cbh ~]# ip add

[root@cbh ~]# ifconfig

windows里查看mac地址

交换机里有个mac地址表： 记录所有连接到交换机的电脑的mac地址和对应的接口
mac地址表：
        mac地址+对应的端口号+vlan
mac地址表示存放在交换机的内存里的

交换机的工作原理

1.学习：   学习帧里的源mac地址写到mac地址表
2.转发     根据帧里的目的mac地址去转发，先查询下mac地址表里是否有对应的目的mac地址对应的接口，如果有就单播转发，如果没有就广播（复制数据帧，给除进来的接口以外的其他接口都发一份）

交换机在2种情况下会广播：
    1.如果目的mac在mac地址表里没有，交换机就会广播转发
    2.目的mad地址是FF:FF:FF:FF:FF:FF ，交换机也会广播转发
    3.收到组播地址（mac地址的第8位为1的mac地址）的时候，也会广播的

arp协议：  将一个ip地址解析到它对应的mac地址  --》address resolution protocol

地址解析协议（Address Resolution Protocol）

ping 是测试网络是否畅通的工具
-c  发包的次数 count
[-w deadline]   多少时间内必须完成  期限
[-W timeout]   超过多少时间就停止  超时
[-i interval]  包和包之间的时间间隔  间隔

什么是广播风暴？

就是大量的广播在交换机之间传输，消耗了所有的交换机的cpu和内存，带宽资源，导致正常的数据帧都不能转发了网络越来越慢越来越慢，最后数据发送不出去了

vlan （虚拟局域网） virtual  local  area network

划分vlan的好处：  隔离网络
                              隔离广播
                              增强安全性：不同的vlan默认是不能通信，如果需要通信，默认是需要经过路由器的

一个vlan就是一个帮派

默认情况下所有的接口都属于vlan1
傻瓜交换机里默认所有的接口都是vlan1

相同vlan的主机在相同网段内可以通信
不相同vlan的主机在相同网段内不可以通信


vlan是什么？有什么用？
    虚拟局域网： 隔离网络--》分割广播域、提高安全性

trunk是什么？有什么用？
    中继链路： 实现跨交换机的相同vlan之间的通信
