解决allegro中测量距离时，点击一个点后光标闪烁的问题

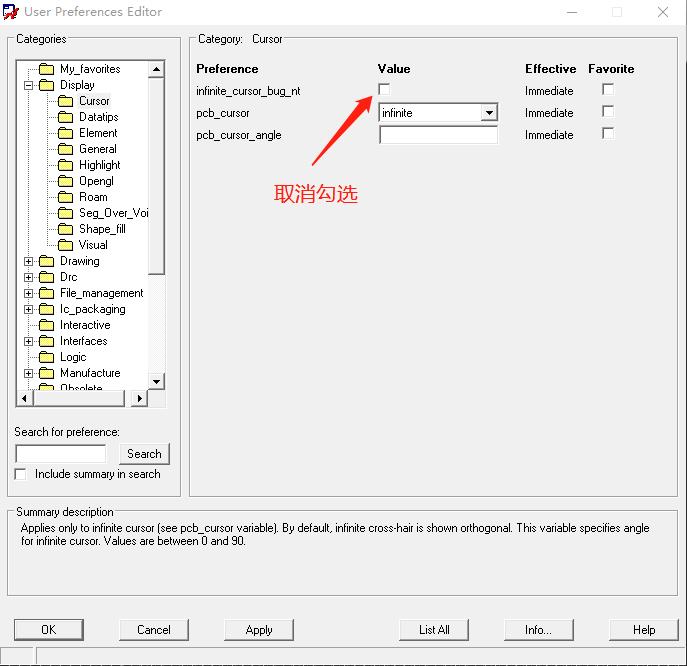

1.Setup -> User Preferences… -> Categories -> Display -> Cursor中，取消勾选 infinite_cursor_bug_nt选项即可。
2.Allegro测量距离方法：
(1).首先打开测量工具，通过菜单Display —> Measuer ，或直接在命令栏输入 “show measure” 打开测量命令。
(2).当打开测量命令后，在FIND一栏选择需要测量的选项。此步骤非常重要，选择错误很可能导致测量错误。如下图所示：
(3).在PCB上分别单击需要测量的目标，Allegro 会自动弹出测量结果窗口,如图所示:
图中，
PIN @: 分别表示所测量的两个点的坐标。
Dist：两个点之间的距离
Dx：两个点之间的X方向的距离
Dy：两个点之间的Y方向的距离
Air Gap：空隙间距，即两个点之间除去测量目标所占区域外的距离,在本例中，代表减去两边焊盘之外的距离。
