LVS的TUN（隧道模式）配置

客户端发送到lvs调度器的数据包：源地址：CIP（客户端IP）目标地址：VIP（DS服务器）
加了数据包报头之后：源地址：DIP（VIP）（DS服务器）目标地址：RIP（RS真正的服务器）

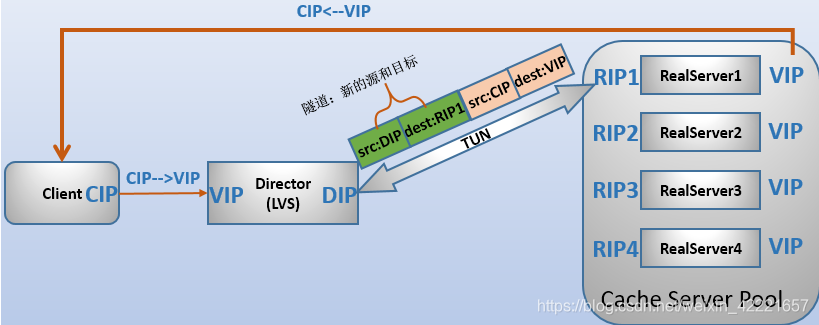

隧道模式下，调度器和后端服务器组之间使用IP隧道技术，当客户端发送的请求（CIP–>VIP）被director接收后
director修改该报文，加上IP隧道两端的IP地址作为新的源和目标地址，并将请求转发给后端被选中的一个目标
当后端服务器接收到报文后，首先解封该报文原有的CIP—>VIP,该后端服务器发现自身的tun接口上配置了VIP，因此接受该数据包
当请求处理完成后，结果将不会重新交给director，而是直接返回给客户端。此时响应数据包的源IP为VIP，目标IP为CIP
realserver的RIP和director的DIP不用处于同一物理网络中，且RIP必须可以和公网通信。也就是说集群节点可以跨互联网实现
realserver的tun接口上需要配置VIP地址，以便接收director转发过来的数据包，以及作为响应的报文源IP
director转发给realserver时需要借助隧道，隧道外层的IP头部的源IP时DIP，目标IP是RIP
而realserver响应给客户端的IP头部是根据隧道内层的IP头分析得到的，源IP是VIP，目标IP是CIP
director只处理入站请求，响应请求由realserver自己完成
一般来说，TUN模式会用来负载调度缓存服务器组，这些缓存服务器一般放置在不同的网络环境，可以就近折返给客户端
在请求对象不在Cache服务器本地命中的情况下，Cache服务器要向源服务器发送请求，将结果取回，最后将结果返回给用户。

一共需要3台rhel7.3版本的虚拟机

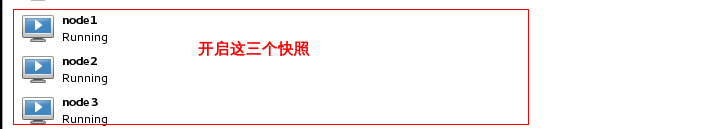

在真机中开启三台虚拟机

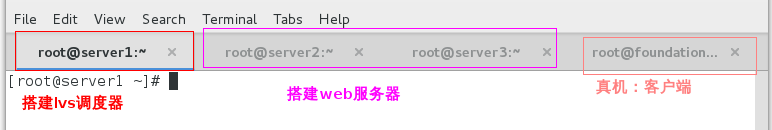

1台做lvs调度器，两台做后端轮询的web服务器，用真机分别连接三台虚拟机，真机本身是客户端







DR模式：给web1和web2使用arptables规则来丢弃客户端的第一次访问，使客户端直接找lvs服务器实现调度轮询，不可以跨网络访问
隧道模式：给web1和web2用关闭反向过滤规则来丢弃客户端的第一次访问，使客户端直接找lvs服务器实现调度轮询，可跨网络访问
本来客户端发来的数据包是：源ip是cip（172.25.12.250），目的ip是vip（lvs服务器172.25.12.100）
当客户端的数据包到达lvs服务器，会在原来的数据包上面加一层数据包报文头
源ip是lvs服务器（172.25.12.100），目的ip是（web服务器的ip：172.25.12.2/3）
此时这个数据包就会转发给web服务器，web服务器接收到数据包之后会拆包
发现里面的数据包的目的ip是172.25.12.100，此时自己上面刚好也有这个ip
就知道这个客户端就是问自己要资源了，所以web服务器直接把资源发送给客户端
这个和DR模式一样，都是一个方向的发送数据包，不回送数据包
（每封装一次，轮询设置web服务器的ip是目的ip）
隧道模式的172.25.12.100都是在隧道网卡上面进行设置的
当客户端第一次发送请求给172.25.12.100的时候，此时web1和web2服务器上面的172.25.12.100走不通（过滤规则）
因为只有lvs调度器上面才可以走通（上面有ipvs程序），才可以走通去调度
172.25.12.250—》172.25.12.100
172.25.12.100—》web
TUN隧道模式就是将传输报文头加一个IP进行封装，IP隧道可以跨网络
实验步骤如下
这个实验在上一个DR模式实验的基础上做的

• （1）在lvs服务器上面设置隧道模式：（server1）

ipvsadm -ln查看一下刚才的轮询调度访问策略
ipvsadm -C清除DR模式的策略
ipvsadm -ln再查看一下，确认清除完毕

lsmod查看所有的模块（虚拟机上没有虚拟模块），准备加入隧道模块
lsmod | grep kvm   虚拟机上查看没有虚拟模块在真机上查看有虚拟机模块

现在开始加入隧道模式：

modprobe ipip加入隧道模块

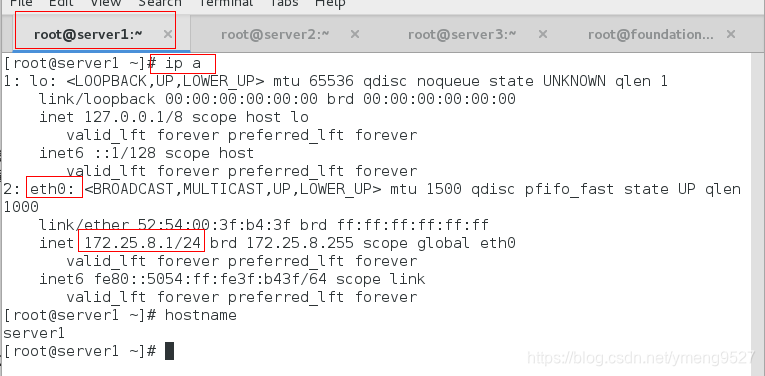

ip a 可以看到多了一块网卡tunl0
ip addr del 172.25.58.100/24 dev eth0 将172.25.58.100从原来的网卡上ip删除ip addr add 172.25.58.100/24 dev tunl0 放到隧道网卡上面
ip a查看网卡的状态是down
ip link set up tunl0激活网卡
ip a查看是unknow，只要不是down就好了

在隧道模式里面添加策略：

ipvsadm -A -t 172.25.58.100:80 -s rr 设置轮询调度
ipvsadm -a -t 172.25.58.100:80 -r 172.25.58.2:80 -i 表示隧道模式，轮询web服务器1
ipvsadm -a -t 172.25.58.100:80 -r 172.25.58.3:80 -i 表示隧道模式，轮询web服务器2
systemctl restart ipvsadm.service重启服务使设置生效
cat /etc/sysonfig/ipvsadm查看策略文件

• （2）在server2和server3上面进行添加隧道模块:

modprobe ipip添加隧道模块
ip a                                    查看
ip addr del 172.25.58.100/24 dev eth0   删除入口ip
ip addr add 172.25.58.100/24 dev tunl0  添加入口ip
ip a
ip link set up tunl0                    激活网卡
ip a

• （3）在server2和server3上面分别修改反向过滤规则，防止丢包（这个具体的还得看）

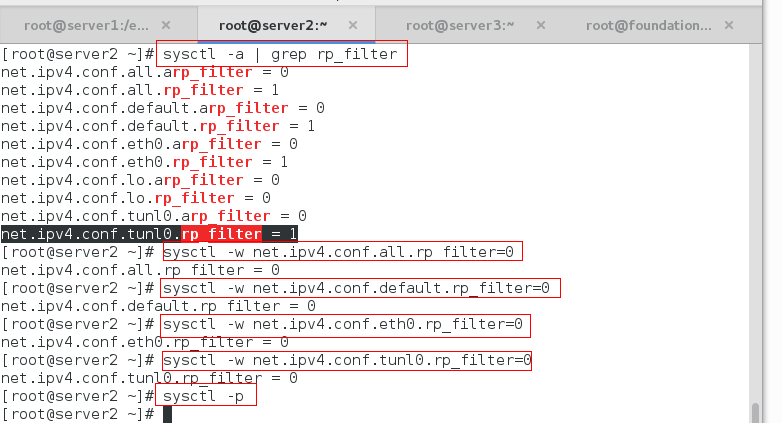

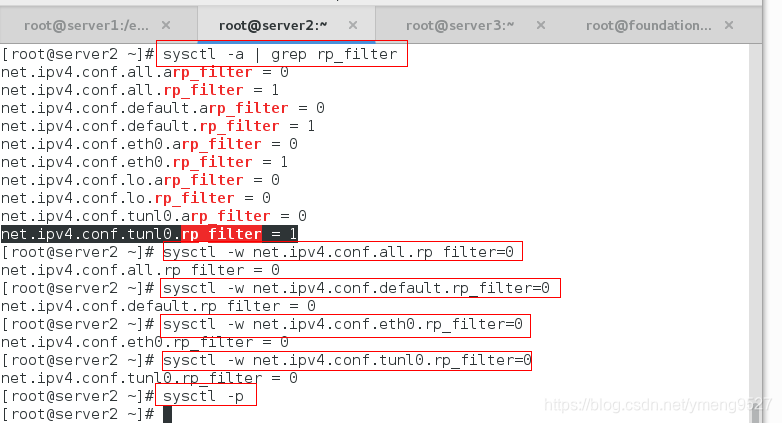

sysctl -a | grep rp_filter查看过滤表将所有的过滤规则都关闭
sysctl -w (规则)=0     即关闭掉过滤规则
sysctl -p             使设置生效
sysctl -a | grep rp_filter   再次查看，确认生效

因为隧道模式实现的是不同网段的主机进行通信，如果信息要从服务端返回到客户端时，由于客户端和服务端不在同一个网段，数据根本出不去，所以我们需要关闭反向参数检验 0：不开启源地址校验。 1：开启严格的反向路径校验。对每个进来的数据包，校验其反向路径是否是最佳路径。如果反向路径不是最佳路径，则直接丢弃该数据包。

该设置的原因是：系统会对流入的数据包进行反向路径校验，入包的数据是100，如果出包的数据不是100
这个数据就会被丢弃，所以我们要消除反向过滤的影响，将=1的项都设置为0
关闭反向过滤规则，是为了防止web服务器不认识发来的拆包后的源ip把数据包给丢掉，导致web服务器丢包，客户端访问不到数据
因为隧道模式实现的是不同网段的主机进行通信，如果信息要从服务端返回到客户端时
由于客户端和服务端不在同一个网段，数据根本出不去，所以我们需要关闭反向参数检验
0：不开启源地址校验
1：开启严格的反向路径校验
对每个进来的数据包，校验其反向路径是否是最佳路径。如果反向路径不是最佳路径，则直接丢弃该数据包

• （4）然后再客户端进行测试

• 注意：我刚才快被整死了，在这上边检查了快一个小时
• 最终arp   -d  172.25.58.100   清除了一下缓存，就好咯

• root@foundation58 ~]# curl 172.25.58.100
  bbs.westos.org
  [root@foundation58 ~]# curl 172.25.58.100
  www.westos.org
  [root@foundation58 ~]# curl 172.25.58.100
  bbs.westos.org
  [root@foundation58 ~]# curl 172.25.58.100
  www.westos.org
