如何使用三端电阻网络将转换电压
理论上在提供合适电压源的前提下，三端电阻网络可以转换输出任意幅值的电压。
下面我们来举个例子，提供Vpp为30V，Offset为0的变化的正弦电压信号，以及一个2.048V的基准电压，通过三端电阻网络输出0V — 2.048V的电压。
首先三端网络指的是下面这样的一个电阻网络：

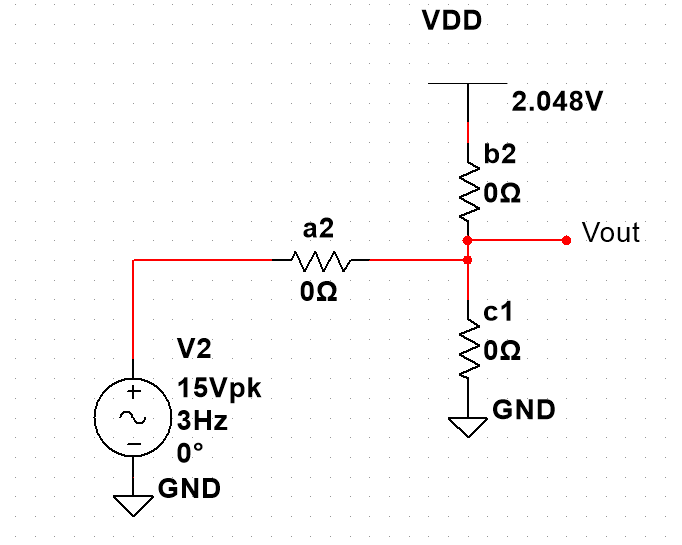

VDD作为基准电压，V2提供一个从-15V — +15V变化的正弦波信号。然后计划从Vout部位输出0V — 2.048V的电压。
那么我们可以得到如下关系：
Vout = 0V时，V2 = -15V； Vout = 2.048V时，V2 = 15V。
根据这个对应关系，以及基尔霍夫定律，我们可以得到以下算式：
15 / a = 2.048 / b
2.048 / c = 12.952 / a
进而得出下列算式：
a = 7.32421875 * b
a = 6.32421875 * c
然后将一个合适的数值代入关系式就可得到我们所需的阻值。下面是我的仿真结果：
