STM32L051内部温度传感器温度读取
条件：
- STM32L051开发板
- HAL库
- Keil MDK 5

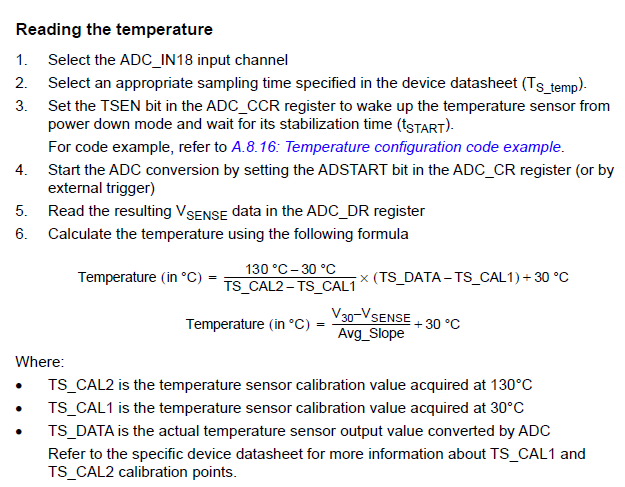

官方RM0377 参考手册读内部温度公式：
参考手册给了2个公式，第1个是利用出厂校准的130度的值和30度的值来计算，第2个公式是利用V30和Avg_Slope来计算。 然而在我能找到的资料当中并未找到STM32L051的V30是多少，网上找到的都是F103或者F407的值，而且是V25不是V30。所以只能利用公式一来计算。

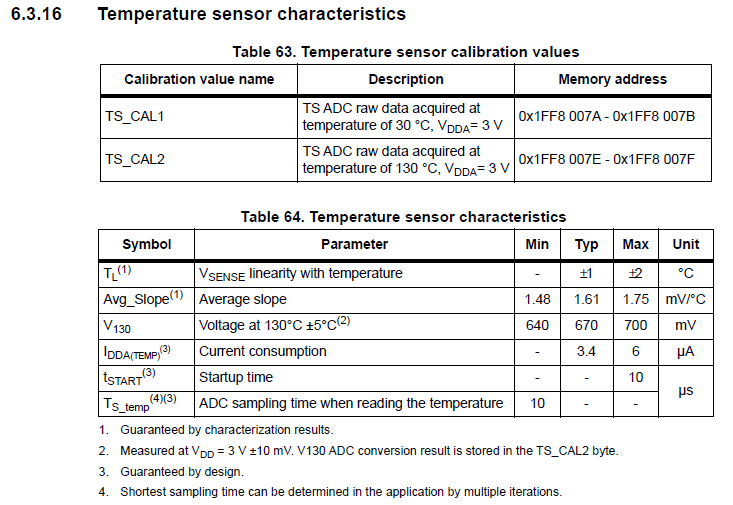

STM32L051的规格书中给出了TS_CAL2和TS_CAL1的值：

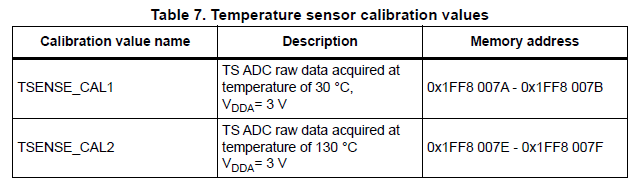

TSENSE_CAL1即 TS_CAL1，TSENSE_CAL2即TS_CAL2。
ADC配置使用CUBE配置，使用DMA。以下是计算的部分的程序：
//MCU内部温度传感器
#define TEMP130_CAL_ADDR ((uint16_t*) ((uint32_t) 0x1FF8007E)) //130摄氏度时的MCU内部温度传感器校准值
#define TEMP30_CAL_ADDR ((uint16_t*) ((uint32_t) 0x1FF8007A)) // 30摄氏度时的MCU内部温度传感器校准值temp = ((130.0 - 30) / (*TEMP130_CAL_ADDR - *TEMP30_CAL_ADDR) * (int16_t)(adc_measure_buffer - *TEMP30_CAL_ADDR)) + 30;printf("temp = %.2f \r\n",temp);我的MCU读出TS_CAL1=902，TS_CAL2=668。
