【STC15】比较器做ADC程序示例
【STC15】比较器做ADC程序示例

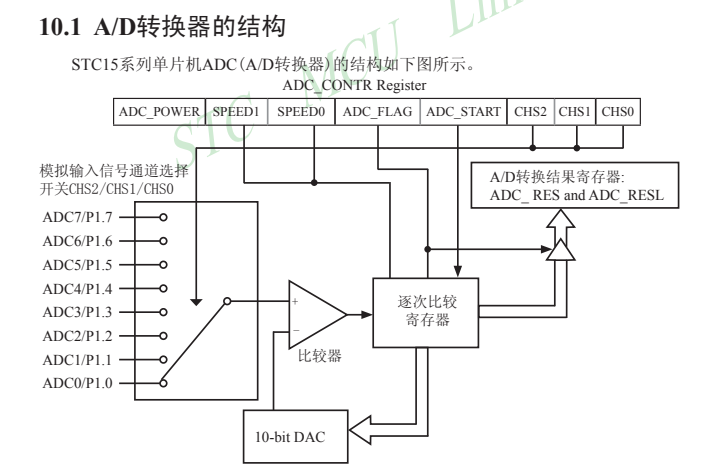

- STC15系列单片机A/D转换的结构图

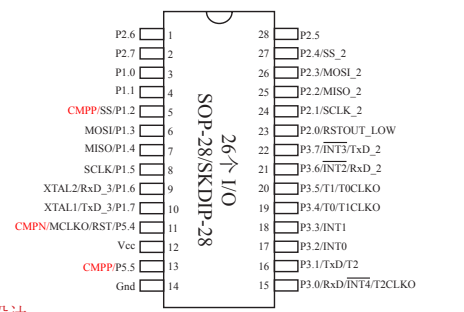

- SOP28引脚功能定义图
- 类似运放电路的
电压跟随器。
主程序代码
- 这是一个官方给出的示例程序，可以在STC官网下载，STC15系列库函数与例程测试版。
/*---------------------------------------------------------------------*/
/* --- STC MCU International Limited ----------------------------------*/
/* --- STC 1T Series MCU Demo Programme -------------------------------*/
/* --- Mobile: (86)13922805190 ----------------------------------------*/
/* --- Fax: 86-0513-55012956,55012947,55012969 ------------------------*/
/* --- Tel: 86-0513-55012928,55012929,55012966 ------------------------*/
/* --- Web: www.GXWMCU.com --------------------------------------------*/
/* --- QQ: 800003751 -------------------------------------------------*/
/* 如果要在程序中使用此代码,请在程序中注明使用了宏晶科技的资料及程序 */
/*---------------------------------------------------------------------*//****************************
本示例在Keil开发环境下请选择Intel的8052芯片型号进行编译本例程MCU的工作频率为22.1184MHz.使用MCU自带的比较器进行ADC转换, 并通过串口输出结果. 用定时器0产生10us中断查询比较器的状态.使用比较器做ADC, 原理图如下.
做ADC的原理是基于电荷平衡的计数式ADC.
电压从Vin输入, 通过100K+104滤波, 进入比较器的P5.5正输入端, 经过比较器的比较, 将结果输出到P1.5再通过100K+104滤波后送比较器P5.4负输入端,跟输入电压平衡.
设置两个变量: 计数周期(量程)adc_duty 和 比较结果高电平的计数值 adc, adc严格比例于输入电压.
ADC的基准就是P1.5的高电平. 如果高电平准确,比较器的放大倍数足够大,则ADC结果会很准确.
当比较结果为高电平,则P1.5输出1, 并且adc+1.
当比较结果为低电平,则P1.5输出0.
每一次比较都判断计数周期是否完成,完成则adc里的值就是ADC结果.
电荷平衡计数式ADC的性能类似数字万用表用的双积分ADC, 当计数周期为20ms的倍数时,具有很强的抗工频干扰能力,很好的线性和精度.
原理可以参考ADD3501(3 1/2位数字万用表)或ADD3701(3 3/4位数字万用表), 也可以参考AD7740 VFC电路.例: 比较一次的时间间隔为10us, 量程为10000, 则做1次ADC的时间为100ms. 比较器的响应时间越短, 则完成ADC就越快.由于要求每次比较时间间隔都要相等,所以用C编程最好在定时器中断里进行, 定时器设置为自动重装, 高优先级中断, 其它中断均低优先级.

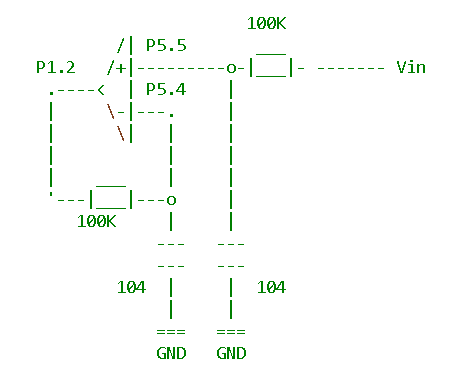

用汇编的话, 保证比较输出电平处理的时间要相等.100K/| P5.5 ___P1.2 /+|---------o-|___|- ------- Vin.----< | P5.4 || \-|---. || \| | || | || ___ | |'---|___|---o |100K | |--- ------ ---104 | | 104| |=== ===GND GND******************************/#define MAIN_Fosc 16000000L //定义主时钟(晶振频率)
#define BaudRate1 9600ul //定义波特率
#define ADC_SCALE 50000 //ADC满量程, 根据需要设置#include "STC15Fxxxx.H"/************* 本地常量声明 **************///CMPCR1
#define CMPEN 0x80 //1: 允许比较器, 0: 禁止,关闭比较器电源
#define CMPIF 0x40 //比较器中断标志, 包括上升沿或下降沿中断, 软件清0
#define PIE 0x20 //1: 比较结果由0变1, 产生上升沿中断
#define NIE 0x10 //1: 比较结果由1变0, 产生下降沿中断
#define PIS 0x08 //输入正极性选择, 0: 选择内部P5.5做正输入, 1: 由ADCIS[2:0]所选择的ADC输入端做正输入.
#define NIS 0x04 //输入负极性选择, 0: 选择内部BandGap电压BGv做负输入, 1: 选择外部P5.4做输入.
#define CMPOE 0x02 //1: 允许比较结果输出到P1.2, 0: 禁止.
#define CMPRES 0x01 //比较结果, 1: CMP+电平高于CMP-, 0: CMP+电平低于CMP-, 只读//CMPCR2
#define INVCMPO 0x80 //1: 比较器输出取反, 0: 不取反
#define DISFLT 0x40 //1: 关闭0.1uF滤波, 0: 允许
#define LCDTY 0x00 //0~63, 比较结果变化延时周期数#define TIM_16BitAutoReload 0
#define TIM_16Bit 1
#define TIM_8BitAutoReload 2
#define TIM_16BitAutoReloadNoMask 3#define Pin0 0x01 //IO引脚 Px.0
#define Pin1 0x02 //IO引脚 Px.1
#define Pin2 0x04 //IO引脚 Px.2
#define Pin3 0x08 //IO引脚 Px.3
#define Pin4 0x10 //IO引脚 Px.4
#define Pin5 0x20 //IO引脚 Px.5
#define Pin6 0x40 //IO引脚 Px.6
#define Pin7 0x80 //IO引脚 Px.7
#define PinAll 0xFF //IO所有引脚/************* 本地变量声明 **************/
//sbit P_ADC = P1^2; //P1.2 比较器转IO输出端
sbit P_ADC = P1^0; //P1.2 比较器转IO输出端
u16 adc; //ADC中间值, 用户层不可见
u16 adc_duty; //ADC计数周期, 用户层不可见
u16 adc_value; //ADC值, 用户层使用
bit adc_ok; //ADC结束标志, 为1则adc_value的值可用. 此标志给用户层查询,并且清0/************* 本地函数声明 **************/
void TxString(u8 *puts);void main(void)
{u8 i;u8 tmp[5];//IO口初始化
// P1n_push_pull(Pin2); //P1.2设置为push-pull outputP1n_push_pull(Pin4); //P1.2设置为push-pull outputP5n_pure_input(Pin4+Pin5); //P5.4 P5.5设置为高阻输入//比较器初始化CMPCR1 = 0;//复位CMPCR2 = 20; //比较结果变化延时周期数, 0~63CMPCR1 |= CMPEN; //允许比较器 ENABLE,DISABLE
// CMPCR1 |= PIE; //允许上升沿中断 ENABLE,DISABLE
// CMPCR1 |= NIE; //允许下降沿中断 ENABLE,DISABLE
// CMPCR1 |= PIS; //输入正极性选择, 0: 选择内部P5.5做正输入, 1: 由ADCIS[2:0]所选择的ADC输入端做正输入.CMPCR1 |= NIS; //输入负极性选择, 0: 选择内部BandGap电压BGv做负输入, 1: 选择外部P5.4做输入
// CMPCR1 |= CMPOE; //允许比较结果输出到P1.2, ENABLE,DISABLE
// CMPCR2 |= INVCMPO; //比较器输出取反, ENABLE,DISABLECMPCR2 |= DISFLT; //内部0.1uF滤波, ENABLE,DISABLE//定时器0 初始化TMOD &= ~0x0f;Timer0_16bitAutoReload(); //设置为16位自动重装模式Timer0_1T(); //设置为1T模式ET0 = 1; //允许中断PT0 = 1; //高优先级中断TH0 = (u8)((65536 - MAIN_Fosc / 100000ul)>>8); //重装值 100KHZ, 10us, 65536 - (MAIN_Fosc)/100000TL0 = (u8)( 65536 - MAIN_Fosc / 100000ul);TR0 = 1; //开始运行//串口1初始化S1_USE_P30P31(); //UART1 使用P30 P31口 默认
// S1_USE_P36P37(); //UART1 使用P36 P37口
// S1_USE_P16P17(); //UART1 使用P16 P17口S1_8bit(); //8位数据,波特率可变S1_RX_Enable(); //允许接收S1_TXD_RXD_OPEN(); //将TXD与RXD连接中继断开 默认S1_BRT_UseTimer2(); //使用Timer2做波特率发生器ES = 0; //禁止中断, 使用查询发送Timer2_1T(); //Timer2 1T模式, 固定为16位自动重装T2L = (65536 - (MAIN_Fosc/4/BaudRate1)); //设置波特率重装值T2H = (65536 - (MAIN_Fosc/4/BaudRate1))>>8;Timer2_Run(); //允许定时器2计数EA = 1; //允许全局中断TxString("\r\n使用比较器做ADC例子\r\n"); //SUART1发送一个字符串while (1){if(adc_ok) //等待ADC结束{adc_ok = 0; //清除ADC已结束标志TxString("ADC = "); //转十进制tmp[0] = adc_value / 10000 + '0';tmp[1] = adc_value % 10000 / 1000 + '0';tmp[2] = adc_value % 1000 / 100 + '0';tmp[3] = adc_value % 100 / 10 + '0';tmp[4] = adc_value % 10 + '0';for(i=0; i<4; i++) //消无效0{if(tmp[i] != '0') break;tmp[i] = ' ';}for(i=0; i<5; i++) //发串口{TI = 0;SBUF = tmp[i];while(!TI);TI = 0;}TxString("\r\n");TxString("\r\n使用比较器做ADC例子\r\n"); //SUART1发送一个字符串}}
}void TxString(u8 *puts) //发送一个字符串
{for (; *puts != 0; puts++) //遇到停止符0结束{TI = 0;SBUF = *puts;while(!TI);TI = 0;}
}/********************* Timer0中断函数************************/
void timer0_int (void) interrupt TIMER0_VECTOR
{if((CMPCR1 & CMPRES) == 0) P_ADC = 0; //比较器输出高电平else //P_ADC输出低电平, 给负输入端做反馈. {P_ADC = 1; //P_ADC输出高电平, 给负输入端做反馈. adc ++; //ADC计数+1}if(--adc_duty == 0) //ADC周期-1, 到0则ADC结束{adc_duty = ADC_SCALE; //周期计数赋初值adc_value = adc; //保存ADC值adc = 0; //清除ADC值adc_ok = 1; //标志ADC已结束}
}本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
