数据位宽转换

目录

由宽到窄的数据转换

由窄到宽的数据转换

由宽到窄的数据转换

        假设数据从模块A传入到模块B，模块A的输出数据为32位，模块B的输入数据位宽为16位，那么如何能把数据从A传入B而不损失数据呢。可以通过时钟的分频与倍频实现。

        假设一个原时钟clk1，通过二分频，把原时钟变为时钟clk2，那么clk1的时钟频率就是clk2的两倍。在clk2的上升沿，我们读入32bit数据，在clk1的上升沿我们输出16bit数据，由于clk1的频率是clk2的两倍，每读入一次32bit数据，就会输出两次16bit数据，从而实现了数据位宽的转换。

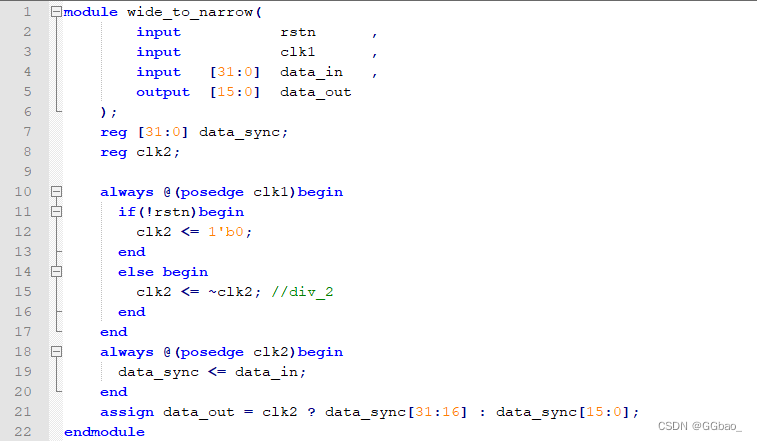

注意代码中输出信号data_out的赋值，即在分频的慢时钟域的高位期间发送高16位，在地位期间发送低16位。

由窄到宽的数据转换

        由窄到宽的数据位宽转换原理和由宽到窄的是一样的。把频率高一点的时钟用来采样16bit数据，频率低一点的时钟用来输出32bit数据。

注意由窄到宽需要两个中间变量来保存数据，clk1打拍时候，temp保存高16位，sync保存组合后的，在clk2打拍的时候将组合后的sync赋值输出。（先发送的数据为高16位，后发送的位低16位）

位宽转换的核心就在于生成一个与原时钟成比例关系的时钟，这样时钟频率的比例关系就可以和数据的位宽扯上联系。
