模电学习笔记（上交郑老师）9.基本共射电路的动态分析

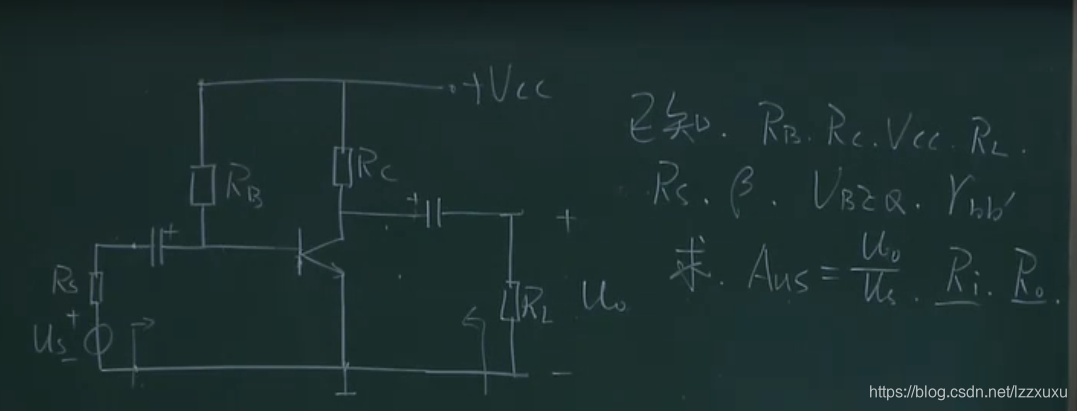

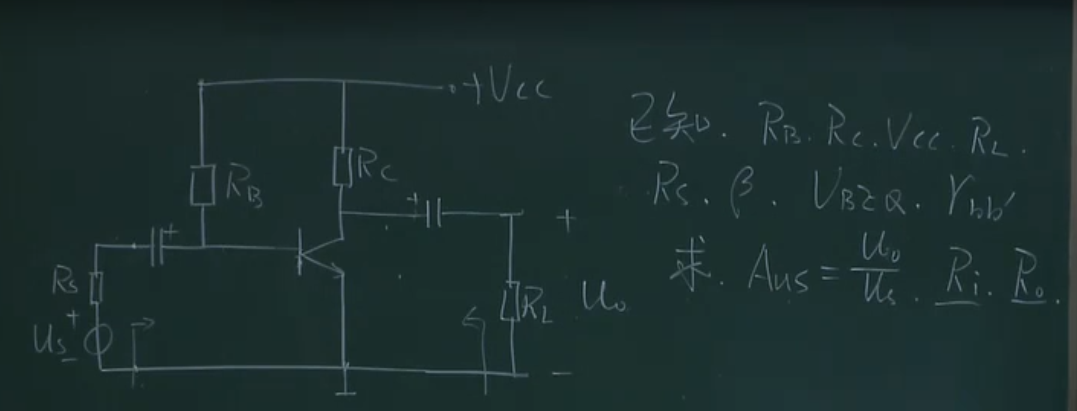

给出Ubeq相当于给出了开启电压。

1.先求解静态（交流置0，电容断路）目标是求Ibq和Ieq
Vcc=Ubeq+IbqRb，可以求出Ibq，Ieq=(1+β)Ibq，Rbe=Rbb’+（1+β）Ut/Ieq，Ut/Ieq是PN结的动态等效电阻。
直流有两个使命：1.工作在什么静态工作点上 2.在什么工作状态上 从而推出Rbe。
下面看全交流：因为要使用Rbe，线性电阻是过原点的，因此 相当于把坐标原点提到Q点。移到Q点的含义：所有直流被置0了。
交流通路：把所有直流置0 ，所有电容短路。交流通路下，可以用H参数等效电路。（H参数等效电路不可能即出现Rbe，又出现Vcc）

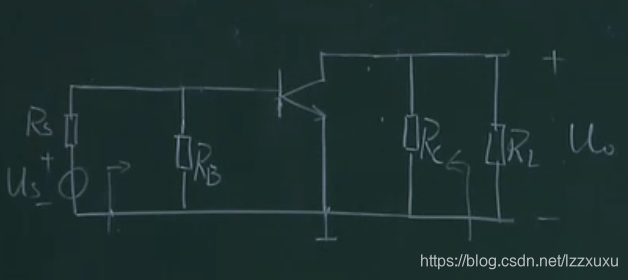

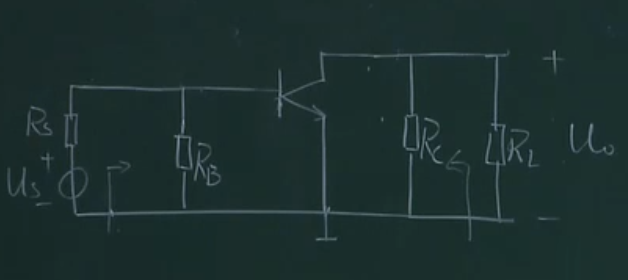

交流通路：

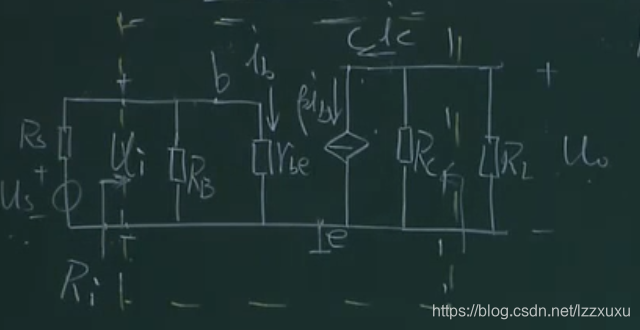

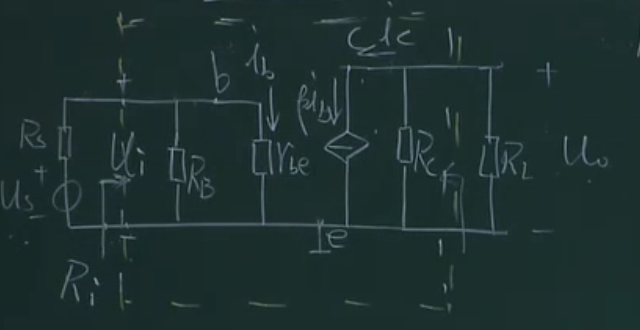

再化为H参数等效：基极 集电极 发射极找到，擦掉三极管。

Au=U0/Ui=-icRl//Rc /ibRbe 因为ic=βib，所以 Au=-βRl//Rc / rbe，负号是因为负号反相
从Ri看进去4，RB和rbe的并联看作等效输入电阻Ri。此外，算Ri时要考虑RL。因为如果后边接的是多级放大电路，就要把RL也看做输入电阻的一部分。

输入电阻的影响：如果两个电路放大倍数都是100倍，一个输入电阻是2k，一个是100k，那么假如交流电压是20mv，Rs=1，那么左边电阻分压为20（2/3），放大100倍为130V，而右边分得2V，放大100倍是200V.
输出电阻：对于RL，把前边的电阻都可以等效成一个电压源和一个内组串联，通过戴维南等效，内阻R0就是输出电阻。把Us置0，IB=0,βIb=0，受控源断路，输出电阻就是Rc。
含义：RC越小，前端信号源越近似于电压源（Rc越小，越能稳定输出电压），Rc越大，越能稳定输出电流

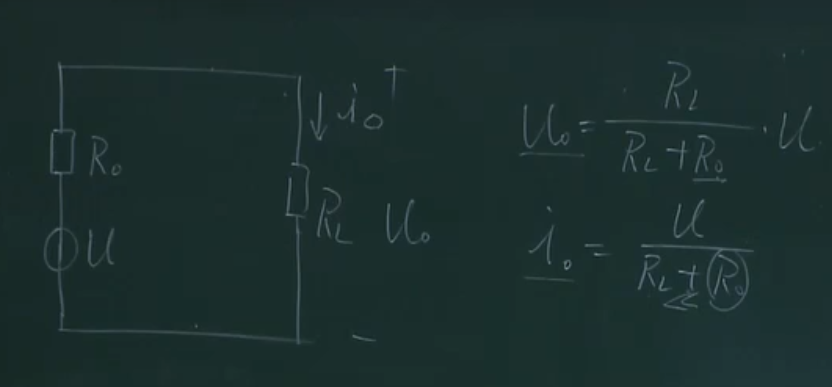

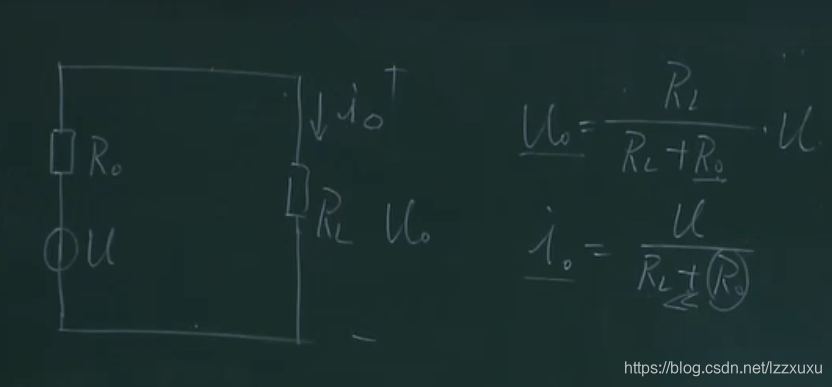

由上图，R0越小，U0越等效于RL/RL，几乎不变。R0很大的时候，I0几乎只被R0影响，不随RL变化而变化，输出近似电流源。
