讲解一下二极管浪涌电流测试仪的特征和性能
一 SquSurge-1200A型主要特点

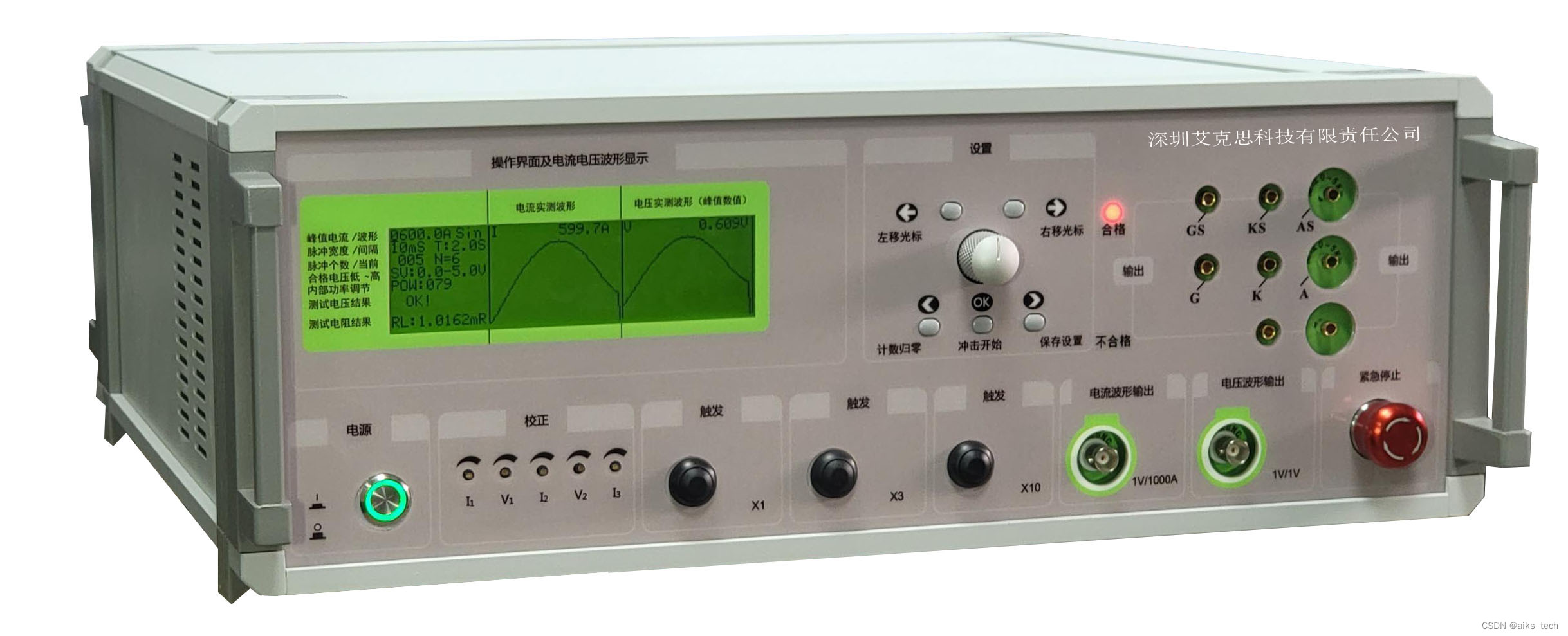

SquSurge-1200A是我司研发出来的新产品，无论是在产品外观上还是性能的稳定性上相对于同类产品都有独特的优势。
1、脉宽连续可调:脉冲宽度在0.5mS~10mS范围内连续可调；
2、支持正弦波和方波:可选择半波正弦波波形，还可以选择方波波形；
3、可设定脉冲次数：可以直接进行单次测量，也可以进行多次测量，方便测试器件的重复冲击老化情况；
4、可手动操作，可电脑扫描：可以手动操作，通过液晶屏显示；也可切换电脑软件连接，通过电脑采集，单点采集和多点采集，测量单点电流电压波形和多点的电流电压曲线；
5、采用液晶显示界面：可以观察电流、电压实时波形，读取电流电压的幅度值等等；
6、配置示波器接口：可连接示波器测量电流电压，并存档；
7、EXCEL存储：测试数据可直接存入excel表格里；
8、可连接热成像仪：可连接热成像仪，进行实时器件温度采集（热成像仪选配）
二 应用范围
A：二极管、毫欧电阻
B：IGBT-Vcesat、IGBT-Vfd、NMOS-Rdson、NMOS-Vfd，、PMOS-Rdson、PMOS-Vfd、大功率双极型晶体管（外接基极偏置电流、电压）
C：其他测试应用
三 测试仪参数与功能
表1参数表
| 类型 | 数值 | 单位 | 备注 |
| 最大脉冲电流 | 1200 | A | (有400A，600A,800A,1800A几款可以根据用户要求定制电流） 精度：0.5％±0.5A |
| 脉冲底部宽度 | 0.5~10 | mS | 连续 |
| 工作频率 | 1 | Hz | |
| 正向压降范围 | >10 | V | 峰值 |
| 电流采集误差范围 | ±1+1A | % | 满量程为1200A |
| 电压采集误差范围 | ±1+1mV | % | 满量程为10V |
| 电流显示分辨率 | 0.1 | A | |
| 电压显示分辨率 | 0.001 | V | |
| 反向耐压检测VR | 0~2 | kV | 精度0.1%±1V |
| 反向漏电检测IR | 0~10 | mA | 精度0.1%±10nA |
| 栅极电压 | ±20 | V | 精度0.1%±0.05V |
| 输入电压 | 220 | VAC | ±10%50Hz |
| 平均功耗 | <400 | W | 峰值功率1000W |
| 液晶显示屏尺寸 | 256*64 | ||
| 电脑通信接口 | RS485 | ||
| 大电流测试导线长度 | 50 | CM | |
| 尺寸（宽高深） | 47*38*47 | cm | 不包括导线的引出长度 |
表2功能表
| 功能 | 是否含有 | 备注 |
| 通信接口磁电隔离 | 有 | |
| 电脑上位机软件 | 有 | TC软件 |
| 浪涌次数记录功能 | 有 | |
| 单次触发物理按键 | 有 | |
| 自动3次触发物理按键 | 有 | |
| 自动10次触发物理按键 | 有 | |
| 提供正弦半波/方波波形两种 | 有 | 可设置 |
| 被测试负载电阻计算功能 | 有 | |
| 漏电流判断器件合格的功能 | 有 | EXCEL设定上下限 |
| Vfd判断器件合格的功能 | 有 | EXCEL设定上下限 |
| 返回浪涌电压判断器件合格 | 有 | EXCEL设定上下限 |
| 超温度等待降温测试功能 | 有 | EXCEL设定超温温度 |
| 四线采集模式 | 有 | |
| 负载熔断自动停止功能 | 有 | |
| 电流波形曲线实时显示 | 有 | |
| 电压波形曲线实时显示 | 有 | |
| 热成像温度数据采集 | 有 | 电脑图像存档 |
| K系数方式1 | 无 | 用户标定系数 |
| K系数方式2 | 无 | 热成像仪自动标定 |
| 浪涌扫描方式1 | 电流递增 | 无 |
| 浪涌扫描方式2 | 扫描点数 | 根据设置点数自动递增电流 |
| 自动器件损伤阈值判断 | 是 | |
| 器件浪涌电流波形 | 是 | 16位采集 |
| 器件浪涌电压波形 | 是 | 16位采集 |
| 伏安特性曲线 | 是 | 16位采集 |
| 安伏特性曲线 | 是 | 无 |
| 可导出测试图像功能、excel绘图功能 | 有 |
