Dynamo For Revit：几何图形炸开
前言
通过把楼梯的几何图形炸开，对 Revit 几何图形多一点了解。

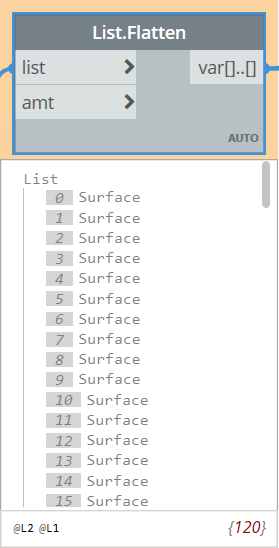

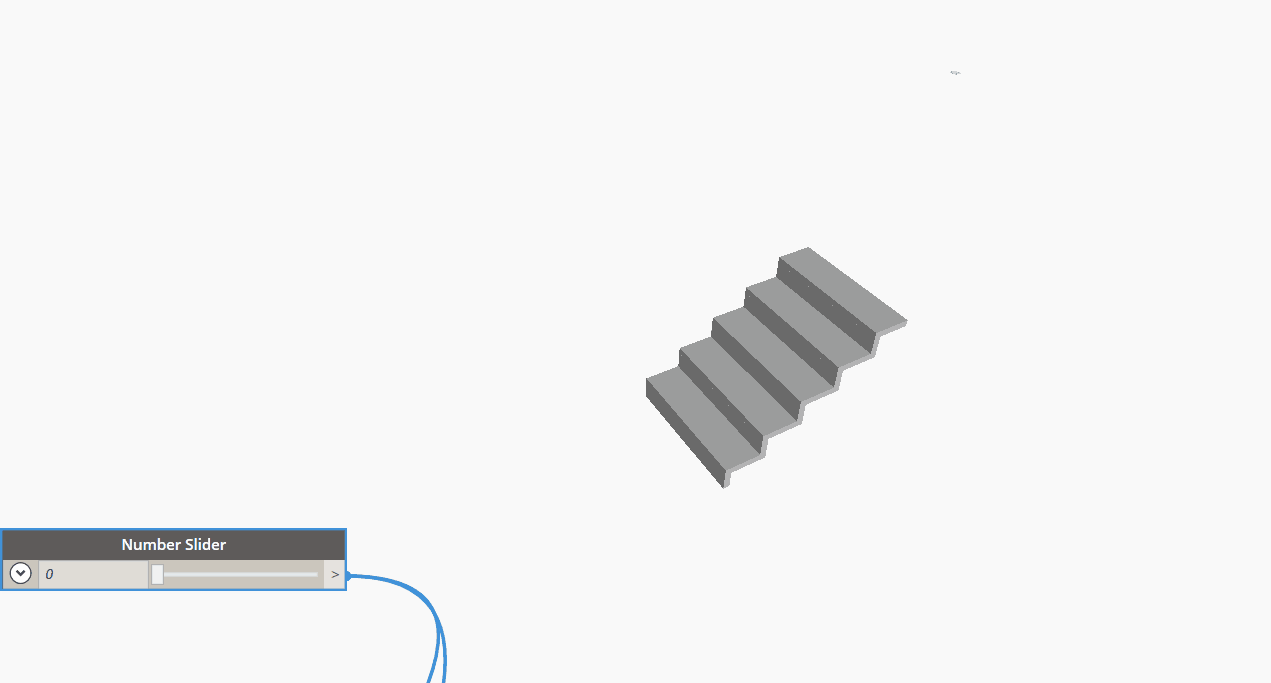

这样的5级台阶，有120个面：

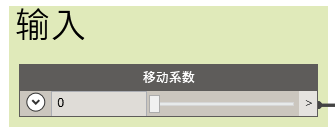

输入
这个脚本只有一个输入，用来控制面被移动的距离。
步骤
- 楼梯几何图形拆成平面
- 计算每个面的中心点
- 计算楼梯整体的几何中心（用面中心点的平均值）
- 以中心点到各个面的中心为方向，按照一定比例移动面

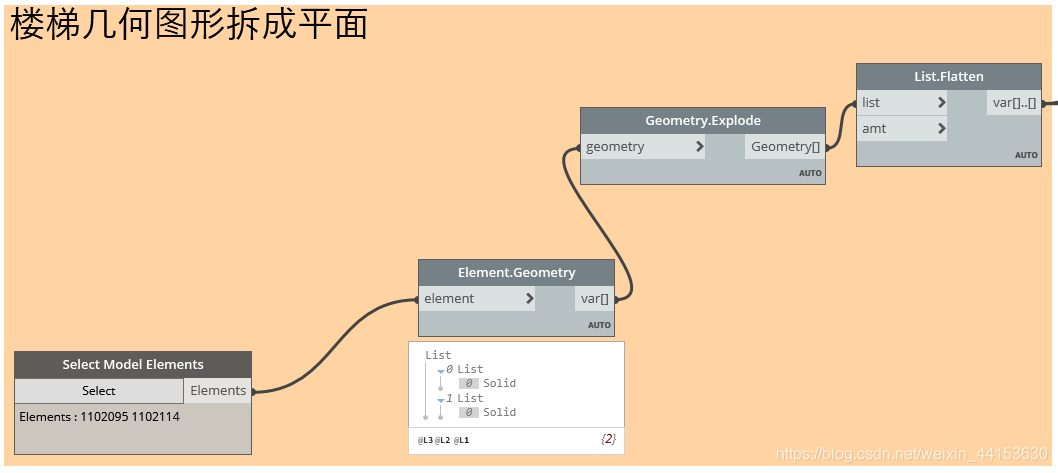

楼梯几何图形拆成平面

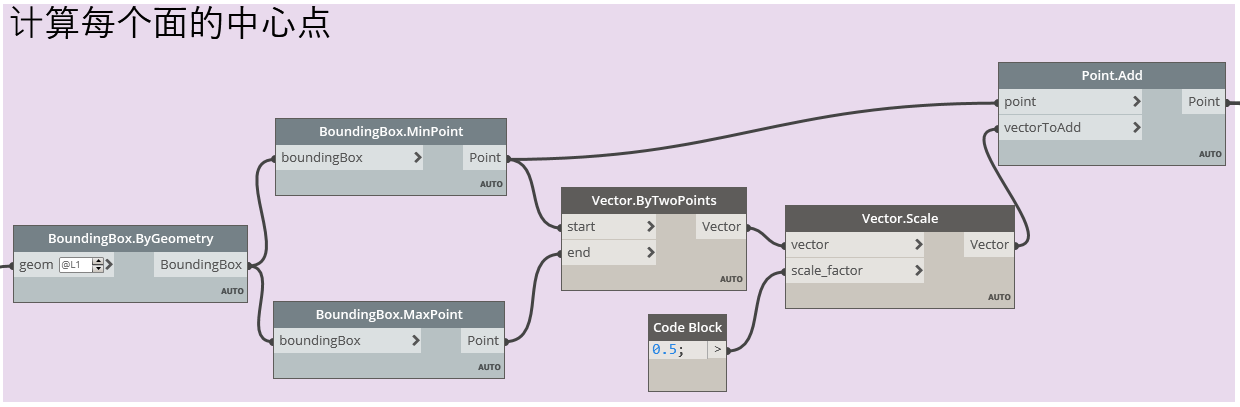

计算每个面的中心点

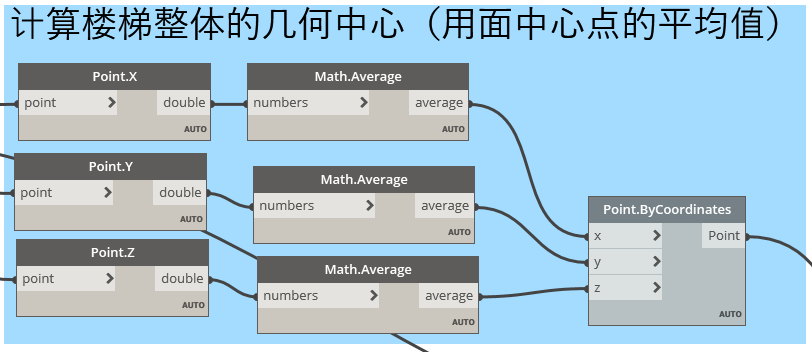

计算楼梯整体的几何中心（用面中心点的平均值）

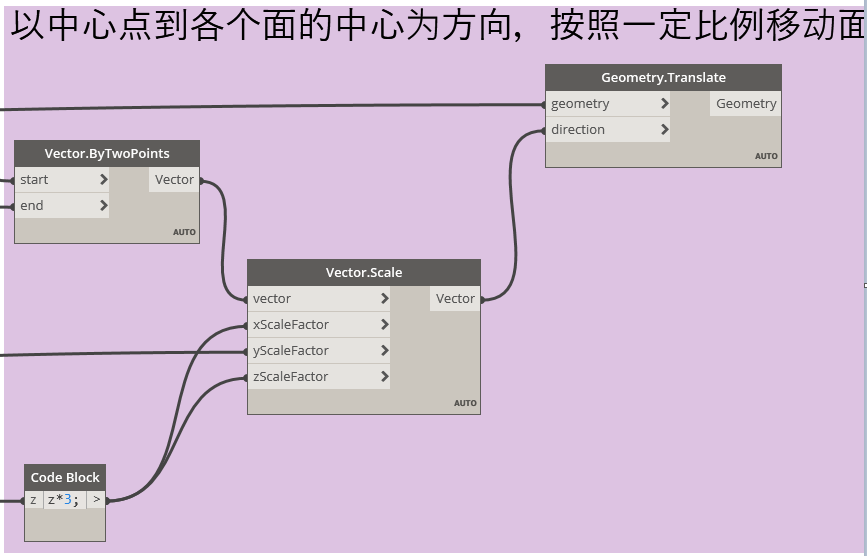

以中心点到各个面的中心为方向，按照一定比例移动面

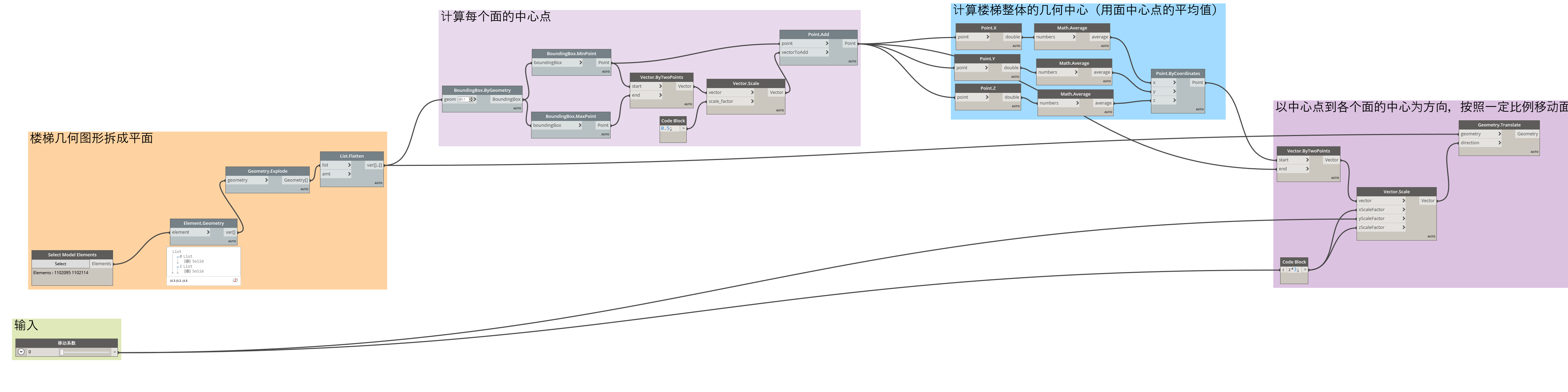

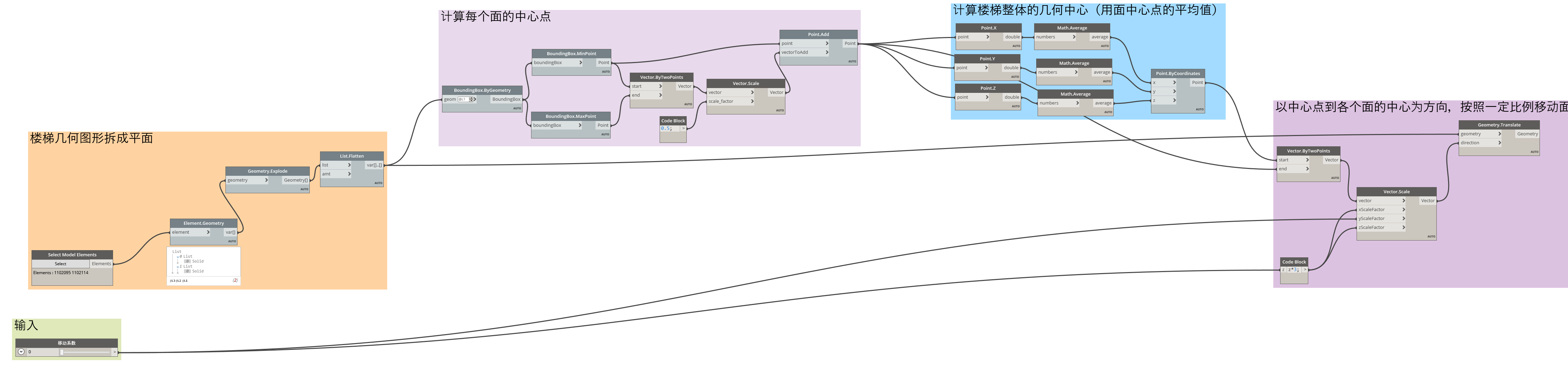

总节点图
