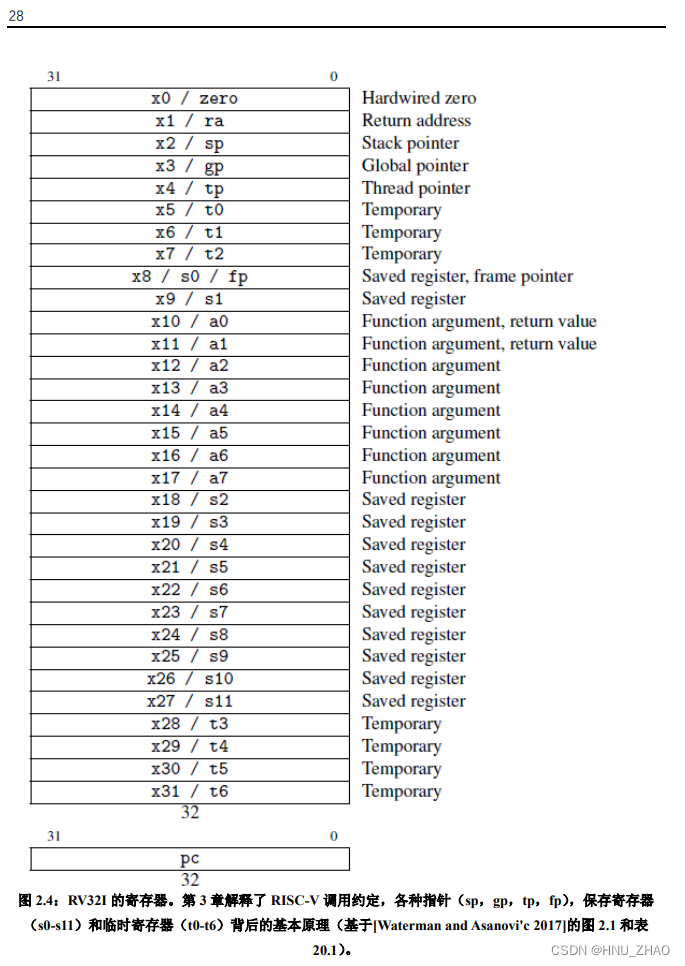

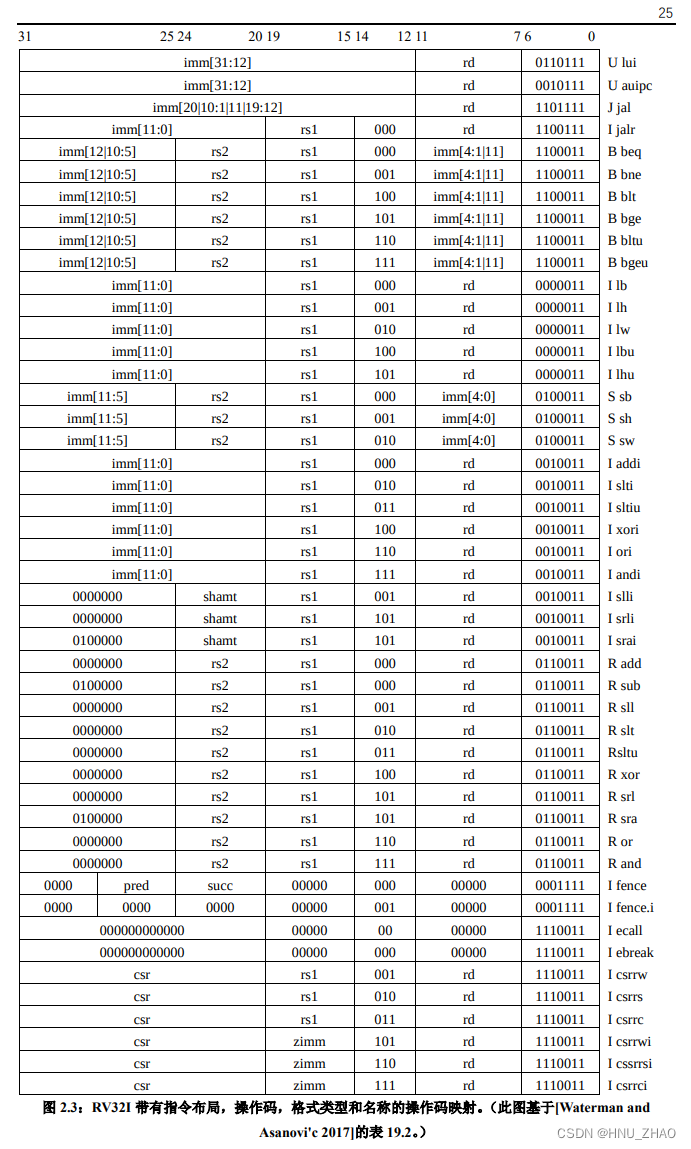

指令布局和寄存器
指令集实现
- `li/addi/mv`
- `auipc rd, immediate x[rd] = pc + sext(immediate[31:12] << 12)`
- `jal`
- `sp`寄存器初始化问题
- `jalr/ret`
- `add`
- `sub`
- `sltiu/seqz`
- `beq/beqz`
- `bne/bnez`
- `sltu/snez`
- `xor rd, rs1, rs2 x[rd] = x[rs1] ^ x[rs2]`
- `xori rd, rs1, immediate x[rd] = x[rs1] ^ sext(immediate)`
- `or rd, rs1, rs2 x[rd] = x[rs1] | 𝑥[𝑟𝑠2]`
- `ori rd, rs1, immediate x[rd] = x[rs1] | sext(immediate)`
- - 中文书籍错误纠正
- `sh rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][15: 0]`
- `sra rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑠 x[rs2])`
- `srai rd, rs1, shamt x[rd] = (x[rs1] ≫𝑠 shamt)`
- `lb rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offse`
- `lbu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][7:0]`
- `sll rd, rs1, rs2 x[rd] = x[rs1] ≪ x[rs2]`
- `slli rd, rs1, shamt x[rd] = x[rs1] ≪ shamt`
- `and rd, rs1, rs2 x[rd] = x[rs1] & x[rs2]`
- `andi rd, rs1, immediate x[rd] = x[rs1] & sext(immediate)`
- `bge/blez/ble/bgez rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)`
- `mul rd, rs1, rs2 x[rd] = x[rs1] × x[rs2]`
- `mulh rd, rs1, rs2 x[rd] = (x[rs1] 𝑠 ×𝑠 x[rs2]) ≫𝑠 XLEN`
- `div rd, rs1, rs2 x[rd] = x[rs1] ÷s x[rs2] `
- `divu rd,rs1,rs2 x[rd] = x[rs1] ÷u x[rs2]`
- `rem rd, rs1, rs2 x[rd] = x[rs1] %𝑠 x[rs2]`
- `remu rd,rs1,rs2 x[rd] = x[rs1] %𝑢 x[rs2]`
- `sb rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][7: 0]`
- `blt rs1,rs2,offset if (rs1
- ~~`bltu rs1, rs2, offset if (rs1~~
- ~~`slt rd, rs1, rs2 x[rd] = (x[rs1] <𝑠 x[rs2])`~~
- ~~`lh rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offset)][15:0])`~~
- ~~`lhu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][15:0]`~~
- ~~`srl rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑢 x[rs2])`~~
- ~~`srli rd, rs1, shamt x[rd] = (x[rs1] ≫𝑢 shamt)`~~
- ~~`bge rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)`~~
- ~~`bgeu rs1, rs2, offset if (rs1 ≥u rs2) pc += sext(offset)`~~
~~内存地址超出~~

指令布局和寄存器

指令集实现

make ARCH=riscv32-nemu ALL=dummy run

汇编代码如下：

Disassembly of section .text:80000000 <_start>: 80000000: 00000413 li s0,0 80000004: 00009117 auipc sp,0x9 80000008: ffc10113 addi sp,sp,-4 # 80009000 <_end> 8000000c: 00c000ef jal ra,80000018 <_trm_init>80000010
:宏immU已经将指令中得20位移到结果中得高位了 80000010: 00000513 li a0,0 80000014: 00008067 ret80000018 <_trm_init>: 80000018: 80000537 lui a0,0x80000 8000001c: ff010113 addi sp,sp,-16 80000020: 03850513 addi a0,a0,56 # 80000038 <_end+0xffff7038> 80000024: 00112623 sw ra,12(sp) 80000028: fe9ff0ef jal ra,80000010
8000002c: 00050513 mv a0,a0 80000030: 00100073 ebreak 80000034: 0000006f j 80000034 <_trm_init+0x1c>

li/addi/mv

00000413 li s0,0

二进制代码为0000 0000 0000 0000 0000 0100 0001 0011

在RISC-V中文版手册中P25中没有找打指令li，于是分析指令得二进制接口，看是否能和其中得某条指令重合。

opcode为0010011，在I型指令中，符合addi,slti,sltiu,xori,ori,andi,slli,srli,srai
7到11位是目的寄存器编号，rd=8，查阅寄存器名称可知。s0寄存器得位置正是8；
12到14位为0，对应I型指令的addi

INSTPAT("??????? ????? ????? 000 ????? 00100 11", li , I, R(dest) = src1 + imm); // 也即addi

同理，ffc10113 addi sp,sp,-4 # 80009000 <_end>和这是同一个pattern

auipc rd, immediate x[rd] = pc + sext(immediate[31:12] << 12)

PC 加立即数 (Add Upper Immediate to PC). U-type, RV32I and RV64I. 把符号位扩展的 20 位（左移 12 位）立即数加到 pc 上，结果写入 x[rd]。immediate[31:12] rd 0010111

00009117 auipc sp,0x9

将寄存器的高20位加上立即数。把符号位扩展的 20 位（左移 12 位）立即数加到 pc 上，结果写入 x[rd]。

INSTPAT("??????? ????? ????? ??? ????? 00101 11", auipc , U, R(dest) = s->pc + imm); // 宏immU已经将指令中得20位移到结果中得高位了，这里只要直接加上

jal

fe9ff0ef jal ra,80000010

跳转并链接指令具有双重功能。

若将下一条指令PC+4的地址保存到目标寄存器中，通常是返回地址寄存器ra，便可以用它来实现过程调用；
如果是用零寄存器(x0)替换ra作为目标寄存器，则可以实现无条件跳转，因为x0不能更改。

所以指令

第一步要将下一条执行的指令存入返回寄存器中，这里是R(dest) = s->snpc，s->snpc代表下一条静态指令。此时dest=0也可以，因为在nemu中，这个函数最后会强制使得寄存器x0为0，R(0)=0。
将动态PC置为下一条要执行的指令。

// 31302928272625|2423222120|1918171615|141312|1110090807|06050403020100 // 31__________25|24______20|19______15|14__12|11______07|06__________00 // imm[20|10:1|11|19:12] | rd | 110 1111 J jal #define immJ() do { *imm = (SEXT(BITS(i, 31, 31), 1) << 20) | BITS(i, 30, 21) << 1 \| BITS(i, 20, 20) << 11 | BITS(i, 19, 12) << 12 ; } while(0)case TYPE_J: immJ(); break;INSTPAT("??????? ????? ????? ??? ????? 11011 11", jal , J, R(dest) = s->snpc; s->dnpc = s->pc + imm); // 要更新动态pc

sp寄存器初始化问题

由于初始时，sp寄存器中的值为0。在此测试程序中，向高20位加9,然后就是几个减法操作，这样，sp中的数仍然小于0x80000000，导致访问内存时出错，所以sp在程序开始时应该置为0x800000000。在哪里做这件事呢？重新查看PA1,看看初始化寄存器时应该怎么做。PA1中也没有说。继续查看运行程序时的寄存器初始化部分代码。

在src/isa/riscv32/init.c中，restart函数原始代码如下

static void restart() {/* Set the initial program counter. */问题cpu.pc = RESET_VECTOR;/* The zero register is always 0. */cpu.gpr[0] = 0; }

将其修改，使得适应riscv32架构，他的初始sp=0x80000000，修改后代码如下

static void restart() {/* Set the initial program counter. */cpu.pc = RESET_VECTOR;/* The zero register is always 0. */cpu.gpr[0] = 0;// sp 初始应该为0x80000000cpu.gpr[2] = CONFIG_MBASE; }

jalr/ret

jalr rd, offset(rs1) t =pc+4; pc=(x[rs1]+sext(offset))&~1; x[rd]=t

把 pc 设置为 x[rs1] + sign-extend(offset)，把计算出的地址的最低有效位设为 0，并将原 pc+4 的值写入 f[rd]。rd 默认为 x1。

// 把 pc 设置为 x[rs1] + sign-extend(offset)，把计算出的地址的最低有效位设为 0，并将原 pc+4 的值写入 f[rd]。rd 默认为 x1。 INSTPAT("??????? ????? ????? 000 ????? 11001 11", jalr , I, R(dest) = s->snpc; s->dnpc = src1 + imm); // 也即ret

add

把寄存器 x[rs2]加到寄存器 x[rs1]上，结果写入 x[rd]。忽略算术溢出。R型

0000000 rs2 rs1 000 Rd 0110011

INSTPAT("0000000 ????? ????? 000 ????? 01100 11", add , R, R(dest) = src1 + src2);

sub

x[rs1]减去 x[rs2]，结果写入 x[rd]。忽略算术溢出。R型

0100000 rs2 rs1 000 rd 0110011

INSTPAT("0100000 ????? ????? 000 ????? 01100 11", sub , R, R(dest) = src1 - src2);

sltiu/seqz

sltiu: 无符号小于立即数则置位(Set if Less Than Immediate, Unsigned). I-type, RV32I and RV64I. 比较 x[rs1]和有符号扩展的 immediate，比较时视为无符号数。如果 x[rs1]更小，向 x[rd]写入 1，否则写入 0。

seqz: 等于 0 则置位(Set if Equal to Zero). 伪指令(Pseudoinstruction), RV32I and RV64I. 如果 x[rs1]等于 0，向 x[rd]写入 1，否则写入 0。实际被扩展为 sltiu rd, rs1, 1。

00153513 seqz a0,a0

0000 0000 0001 0101 0011 0101 0001 0011

immediate[11:0] rs1 011 rd 0010011

// 无符号数比较，比较时，两数均视作无符号数 INSTPAT("??????? ????? ????? 011 ????? 00100 11", sltiu , I, R(dest) = src1 < imm ? 1 : 0); // sltiu/seqz

beq/beqz

beqz： rs1, offset if (rs1 == 0) pc += sext(offset)

等于零时分支 (Branch if Equal to Zero). 伪指令(Pesudoinstruction), RV32I and RV64I. 可视为 beq rs1, x0, offset

beq： rs1, rs2, offset if (rs1 == rs2) pc += sext(offset)

相等时分支 (Branch if Equal). B-type, RV32I and RV64I. 若寄存器 x[rs1]和寄存器 x[rs2]的值相等，把 pc 的值设为当前值加上符号位扩展的偏移 offset。

offset[12|10:5] rs2 rs1 000 offset[4:1|11] 1100011

即下一条指令的值为当前pc+offset

// 31302928272625|2423222120|1918171615|141312|1110090807|06050403020100 // 31__________25|24______20|19______15|14__12|11______07|06__________00 // imm[12|10:5] | rs2 | rs1 | 000 |imm[4:1|11]| 110 0011 B beq #define immB() do { *imm = (SEXT(BITS(i, 31, 31), 1) << 12) | BITS(i, 7, 7) << 11 \| BITS(i, 30, 25) << 5 | BITS(i, 11, 8) << 1; } while (0) // 如果两个寄存器中的值相等，把下一条要执行的指令设置为当前pc+imm INSTPAT("??????? ????? ????? 000 ????? 11000 11", beq , B, s->dnpc = (src1 == src2 ? s->pc + imm : s->dnpc)); // beq/beqz以为卖不动的仰望U8，在48小时订单13000余辆。截止4月19日晚 8 点，仰望U8订单累计破3万了，两天的订单达到3万台，预计成交金额可达到329.4亿元

bne/bnez

bne: rs1, rs2, offset if (rs1 ≠ rs2) pc += sext(offset)

不相等时分支 (Branch if Not Equal). B-type, RV32I and RV64I. 若寄存器 x[rs1]和寄存器 x[rs2]的值不相等，把 pc 的值设为当前值加上符号位扩展的偏移 offset。

bnez: rs1, offset if (rs1 ≠ 0) pc += sext(offset)

不等于零时分支 (Branch if Not Equal to Zero). 伪指令(Pesudoinstruction), RV32I and RV64I. 可视为 bne rs1, x0, offset.

offset[12|10:5] rs2 rs1 001 offset[4:1|11] 1100011

// 小于时分支，无符号数 INSTPAT("??????? ????? ????? 110 ????? 11000 11", bltu , B, s->dnpc = (src1 < src2 ? s->pc + imm : s->dnpc)); // bne/bnez

sltu/snez

sltu rd, rs1, rs2 x[rd] = (x[rs1] <𝑢 x[rs2])

无符号小于则置位(Set if Less Than, Unsigned). R-type, RV32I and RV64I.

比较 x[rs1]和 x[rs2]，比较时视为无符号数。如果 x[rs1]更小，向 x[rd]写入 1，否则写入 0。

// 无符号小于则置位 INSTPAT("0000000 ????? ????? 011 ????? 01100 11", sltu , R, R(dest) = (src1 < src2 ? 1 : 0));

snez: 不等于 0 则置位(Set if Not Equal to Zero). 伪指令(Pseudoinstruction), RV32I and RV64I. 如果 x[rs1]不等于 0，向 x[rd]写入 1，否则写入 0。实际扩展为 sltu rd, x0, rs2。

xor rd, rs1, rs2 x[rd] = x[rs1] ^ x[rs2]

异或(Exclusive-OR). R-type, RV32I and RV64I. x[rs1]和 x[rs2]按位异或，结果写入 x[rd]。0000000 rs2 rs1 100 rd 0110011

// 按位异或 INSTPAT("0000000 ????? ????? 100 ????? 01100 11", xor , R, R(dest) = src1 ^ src2);

xori rd, rs1, immediate x[rd] = x[rs1] ^ sext(immediate)

立即数异或(Exclusive-OR Immediate). I-type, RV32I and RV64I. x[rs1]和有符号扩展的 immediate 按位异或，结果写入 x[rd]。immediate[11:0] rs1 100 rd 0010011

// 立即数异或 INSTPAT("??????? ????? ????? 100下的所有 js 文件都会被 coc 当作插 ????? 00100 11", xori , I, R(dest) = src1 ^ imm);

not rd, rs1 x[rd] = ~x[rs1]: 取反(NOT). 伪指令(Pseudoinstruction), RV32I and RV64I. 把寄存器 x[rs1]对于 1 的补码（即按位取反的值）写入 x[rd]。实际被扩展为 xori rd, rs1, -1。

or rd, rs1, rs2 x[rd] = x[rs1] | 𝑥[𝑟𝑠2]

取或(OR). R-type, RV32I and RV64I. 把寄存器 x[rs1]和寄存器 x[rs2]按位取或，结果写入 x[rd]。0000000 rs2 rs1 110 rd 0110011

INSTPAT("0000000 ????? ????? 110 ????? 01100 11", or , R, R(dest) = src1 | src2);

ori rd, rs1, immediate x[rd] = x[rs1] | sext(immediate)

立即数取或(OR Immediate). R-type, RV32I and RV64I. 把寄存器 x[rs1]和有符号扩展的立即数 immediate 按位取或，结果写入 x[rd]。 Immediate[11:0] rs2 rs1 110 rd 0010011

中文书籍错误纠正

那本中文翻译的书，关于ori指令错误，应该为 Immediate[11:0] rs1 110 rd 0010011，且应该是I型指令

INSTPAT("??????? ????? ????? 110 ????? 00100 11", ori , I, R(dest) = src1 | imm);

sh rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][15: 0]

存半字(Store Halfword). S-type, RV32I and RV64I. 将 x[rs2]的低位 2 个字节存入内存地址 x[rs1]+sign-extend(offset)。offset[11:5] rs2 rs1 001 offset[4:0] 0100011

INSTPAT("??????? ????? ????? 001 ????? 01000 11", sh , S, Mw(src1 + imm, 2, src2 & 0xffff));

sra rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑠 x[rs2])

算术右移(Shift Right Arithmetic). R-type, RV32I and RV64I. 把寄存器 x[rs1]右移 x[rs2]位，空位用 x[rs1]的最高位填充，结果写入 x[rd]。x[rs2]的低 5 位（如果是 RV64I 则是低 6 位）为移动位数，高位则被忽略。0100000 rs2 rs1 101 rd 0110011

INSTPAT("0100000 ????? ????? 101 ????? 01100 11", sra , R, R(dest) = (word_t)(((int32_t)src1) >> (src2 & 0x1f)));

srai rd, rs1, shamt x[rd] = (x[rs1] ≫𝑠 shamt)

立即数算术右移(Shift Right Arithmetic Immediate). I-type, RV32I and RV64I. 把寄存器 x[rs1]右移 shamt 位，空位用 x[rs1]的最高位填充，结果写入 x[rd]。对于 RV32I，仅当 shamt[5]=0 时指令有效。010000 shamt rs1 101 rd 0010011

INSTPAT("0100000 ????? ????? 101 ????? 00100 11", srai , I, R(dest) = (word_t)(((int32_t)src1) >> (imm & 0x1f)));

lb rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offse

字节加载 (Load Byte). I-type, RV32I and RV64I. 从地址 x[rs1] + sign-extend(offset)读取一个字节，经符号位扩展后写入 x[rd]。offset[11:0] rs1 000 rd 0000011

INSTPAT("??????? ????? ????? 000 ????? 00000 11", lb , I, R(dest) = SEXT(Mr(src1 + imm, 1), 8));

lbu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][7:0]

无符号字节加载 (Load Byte, Unsigned). I-type, RV32I and RV64I. 从地址 x[rs1] + sign-extend(offset)读取一个字节，经零扩展后写入 x[rd]。offset[11:0] rs1 100 rd 0000011

INSTPAT("??????? ????? ????? 100 ????? 00000 11", lbu , I, R(dest) = Mr(src1 + imm, 1));

sll rd, rs1, rs2 x[rd] = x[rs1] ≪ x[rs2]

逻辑左移(Shift Left Logical). R-type, RV32I and RV64I. 把寄存器 x[rs1]左移 x[rs2]位，空出的位置填入 0，结果写入 x[rd]。x[rs2]的低 5 位（如果是 RV64I 则是低 6 位）代表移动位数，其高位则被忽略。0000000 rs2 rs1 001 rd 0110011

INSTPAT("0000000 ????? ????? 001 ????? 01100 11", sll , R, R(dest) = src1 << (src2 & 0x1f));

slli rd, rs1, shamt x[rd] = x[rs1] ≪ shamt

立即数逻辑左移(Shift Left Logical Immediate). I-type, RV32I and RV64I. 把寄存器x[rs1]左移shamt位，空出的位置填入0，结果写入x[rd]。对于RV32I，仅当shamt[5]=0 时，指令才是有效的。000000 shamt rs1 001 rd 0010011

INSTPAT("0000000 ????? ????? 001 ????? 00100 11", slli , I, R(dest) = src1 << (imm & 0x1f));

and rd, rs1, rs2 x[rd] = x[rs1] & x[rs2]

与 (And). R-type, RV32I and RV64I. 将寄存器 x[rs1]和寄存器 x[rs2]位与的结果写入 x[rd]。0000000 rs2 rs1 111 rd 0110011

INSTPAT("0000000 ????? ????? 111 ????? 01100 11", and , R, R(dest) = src1 & src2);

andi rd, rs1, immediate x[rd] = x[rs1] & sext(immediate)

与立即数 (And Immediate). I-type, RV32I and RV64I. 把符号位扩展的立即数和寄存器 x[rs1]上的值进行位与，结果写入 x[rd]。immediate[11:0] rs1 111 rd 0010011

INSTPAT("??????? ????? ????? 111 ????? 00100 11", andi , R, R(dest) = src1 & imm);

这是一条**I**指令，但是我第一次实现时，变成一条R指令，因为直接复制了and的部分。在执行goldbath中一直错误，并且不是指令没有实现得错误，而是指令错误，按照汇编代码一条一条指令得调试，花了四五个小时，才排查出是一条andi指令错了。保留上面得错误实现，将正确实现展示如下：

INSTPAT("??????? ????? ????? 111 ????? 00100 11", andi , I, R(dest) = src1 & imm);

bge/blez/ble/bgez rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)

大于等于时分支 (Branch if Greater Than or Equal). B-type, RV32I and RV64I. 若寄存器 x[rs1]的值大于等于寄存器 x[rs2]的值（均视为二进制补码），把 pc 的值设为当前值加上符号位扩展的偏移 offset。offset[12|10:5] rs2 rs1 101 offset[4:1|11] 1100011

INSTPAT("??????? ????? ????? 101 ????? 11000 11", bge , B, s->dnpc = ((int32_t)src1 >= (int32_t)src2 ? s->pc + imm : s->dnpc));

blez rs2, offset if (rs2 ≤s 0) pc += sext(offset) 小于等于零时分支 (Branch if Less Than or Equal to Zero). 伪指令(Pesudoinstruction), RV32I and RV64I 可视为 bge x0, rs2, offset.

ble rs1, rs2, offset if (rs1 ≤s rs2) pc += sext(offset) 小于等于时分支 (Branch if Less Than or Equal). 伪指令(Pesudoinstruction), RV32I and RV64I. 可视为 bge rs2, rs1, offset.

bgez rs1, offset if (rs1 ≥s 0) pc += sext(offset) 大于等于零时分支 (Branch if Greater Than or Equal to Zero). 伪指令(Pesudoinstruction), RV32I and RV64I. 可视为 bge rs1, x0, offset

mul rd, rs1, rs2 x[rd] = x[rs1] × x[rs2]

乘(Multiply). R-type, RV32M and RV64M. 把寄存器 x[rs2]乘到寄存器 x[rs1]上，乘积写入 x[rd]。忽略算术溢出。0000001 rs2 rs1 000 rd 0110011

INSTPAT("0000001 ????? ????? 000 ????? 01100 11", mul , R, R(dest) = src1 * src2);

mulh rd, rs1, rs2 x[rd] = (x[rs1] 𝑠 ×𝑠 x[rs2]) ≫𝑠 XLEN

高位乘(Multiply High). R-type, RV32M and RV64M. 把寄存器 x[rs2]乘到寄存器 x[rs1]上，都视为 2 的补码，将乘积的高位写入 x[rd]。0000001 rs2 rs1 001 rd 0110011

XLEN为整数寄存器得宽度（以位为单位），所以此条指令，右移了XLEN位，实际在RV32中是32位，所以前面的乘法必然得到一个64位的符号扩展结果。

INSTPAT("0000001 ????? ????? 001 ????? 01100 11", mulh , R, R(dest) = ((SEXT(src1, 32) * SEXT(src2, 32)) >> 32));

div rd, rs1, rs2 x[rd] = x[rs1] ÷s x[rs2]

除法(Divide). R-type, RV32M and RV64M. 用寄存器 x[rs1]的值除以寄存器 x[rs2]的值，向零舍入，将这些数视为二进制补码，把商写入 x[rd]。0000001 rs2 rs1 100 rd 0110011

INSTPAT("0000001 ????? ????? 100 ????? 01100 11", div_ricsv32, R, R(dest) = (int32_t)src1 / (int32_t)src2);

本条指令中的div_ricsv32是因为div是一个系统函数，所以改了一下，避免命名冲突。

divu rd,rs1,rs2 x[rd] = x[rs1] ÷u x[rs2]

无符号除法(Divide, Unsigned). R-type, RV32M and RV64M. 用寄存器 x[rs1]的值除以寄存器 x[rs2]的值，向零舍入，将这些数视为无符号数，把商写入 x[rd]。0000001 rs2 rs1 101 rd 0110011

INSTPAT("0000001 ????? ????? 101 ????? 01100 11", divu_ricsv32 , R, R(dest) = src1 / src2);

rem rd, rs1, rs2 x[rd] = x[rs1] %𝑠 x[rs2]

求余数(Remainder). R-type, RV32M and RV64M. x[rs1]除以 x[rs2]，向 0 舍入，都视为 2 的补码，余数写入 x[rd]。0000001 rs2 rs1 110 rd 0110011

// 求余数 INSTPAT("0000001 ????? ????? 110 ????? 01100 11", rem , R, R(dest) = (word_t)((int32_t)src1 % (int32_t)src2));

remu rd,rs1,rs2 x[rd] = x[rs1] %𝑢 x[rs2]

求无符号数的余数(Remainder, Unsigned). R-type, RV32M and RV64M. x[rs1]除以 x[rs2]，向 0 舍入，都视为无符号数，余数写入 x[rd]。0000001 rs2 rs1 111 rd 0110011

INSTPAT("0000001 ????? ????? 111 ????? 01100 11", remu , R, R(dest) = src1 % src2);

sb rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][7: 0]

存字节(Store Byte). S-type, RV32I and RV64I. 将 x[rs2]的低位字节存入内存地址 x[rs1]+sign-extend(offset)。 offset[11:5] rs2 rs1 000 offset[4:0] 0100011

INSTPAT("??????? ????? ????? 000 ????? 01000 11", sb , S, Mw(src1 + imm, 1, src2)); // 原框架代码

blt rs1,rs2,offset if (rs1
小于时分支 (Branch if Less Than). B-type, RV32I and RV64I. 若寄存器 x[rs1]的值小于寄存器 x[rs2]的值（均视为二进制补码），把 pc 的值设为当前值加上符号位扩展的偏移 offset。offset[12|10:5] rs2 rs1 100 offset[4:1|11] 1100011 INSTPAT("??????? ????? ????? 100 ????? 11000 11", blt , B, s->dnpc = ((int32_t)src1 < (int32_t)src2 ? s->pc + imm : s->dnpc)); // bne/bnez bltu rs1, rs2, offset if (rs1 无符号小于时分支 (Branch if Less Than, Unsigned). B-type, RV32I and RV64I. 若寄存器 x[rs1]的值小于寄存器 x[rs2]的值（均视为无符号数），把 pc 的值设为当前值加上符号位扩展的偏移 offset。offset[12|10:5] rs2 rs1 110 offset[4:1|11] 1100011 INSTPAT("??????? ????? ????? 110 ????? 11000 11", bltu , B, s->dnpc = (src1 < src2 ? s->pc + imm : s->dnpc)); // bne/bnez slt rd, rs1, rs2 x[rd] = (x[rs1] <𝑠 x[rs2]) 小于则置位(Set if Less Than). R-type, RV32I and RV64I. 比较 x[rs1]和 x[rs2]中的数，如果 x[rs1]更小，向 x[rd]写入 1，否则写入 0。0000000 rs2 rs1 010 rd 0110011 INSTPAT("0000000 ????? ????? 010 ????? 01100 11", slt , R, R(dest) = ((int32_t)src1 < (int32_t)src2 ? 1 : 0)); lh rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offset)][15:0]) 半字加载 (Load Halfword). I-type, RV32I and RV64I. 从地址 x[rs1] + sign-extend(offset)读取两个字节，经符号位扩展后写入 x[rd]。offset[11:0] rs1 001 rd 0000011 INSTPAT("??????? ????? ????? 001 ????? 00000 11", lh , I, R(dest) = SEXT(Mr(src1 + imm, 2), 16)); lhu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][15:0] 无符号半字加载 (Load Halfword, Unsigned). I-type, RV32I and RV64I. 从地址 x[rs1] + sign-extend(offset)读取两个字节，经零扩展后写入 x[rd]。offset[11:0] rs1 101 rd 0000011 INSTPAT("??????? ????? ????? 101 ????? 00000 11", lhu , I, R(dest) = Mr(src1 + imm, 2)); srl rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑢 x[rs2]) 逻辑右移(Shift Right Logical). R-type, RV32I and RV64I. 把寄存器 x[rs1]右移 x[rs2]位，空出的位置填入 0，结果写入 x[rd]。x[rs2]的低 5 位（如果是 RV64I 则是低 6 位）代表移动位数，其高位则被忽略。0000000 rs2 rs1 101 rd 0110011 INSTPAT("0000000 ????? ????? 101 ????? 01100 11", srl , R, R(dest) = src1 >> (src2 & 0x1f)); srli rd, rs1, shamt x[rd] = (x[rs1] ≫𝑢 shamt) 立即数逻辑右移(Shift Right Logical Immediate). I-type, RV32I and RV64I. 把寄存器x[rs1]右移shamt位，空出的位置填入0，结果写入x[rd]。对于RV32I，仅当shamt[5]=0 时，指令才是有效的。000000 shamt rs1 101 rd 0010011 INSTPAT("0000000 ????? ????? 101 ????? 00100 11", srli , I, R(dest) = src1 >> (imm & 0x1f)); bge rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset) 大于等于时分支 (Branch if Greater Than or Equal). B-type, RV32I and RV64I. 若寄存器 x[rs1]的值大于等于寄存器 x[rs2]的值（均视为二进制补码），把 pc 的值设为当前值加上符号位扩展的偏移 offset。offset[12|10:5] rs2 rs1 101 offset[4:1|11] 1100011 INSTPAT("??????? ????? ????? 101 ????? 11000 11", bge , B, s->dnpc = ((int32_t)src1 >= (int32_t)src2 ? s->pc + imm : s->dnpc)); // ble bgeu rs1, rs2, offset if (rs1 ≥u rs2) pc += sext(offset) 无符号大于等于时分支 (Branch if Greater Than or Equal, Unsigned). B-type, RV32I and RV64I. 若寄存器 x[rs1]的值大于等于寄存器 x[rs2]的值（均视为无符号数），把 pc 的值设为当前值加上符号位扩展的偏移 offset。offset[12|10:5] rs2 rs1 111 offset[4:1|11] 1100011 // 无符号大于等于时分支 INSTPAT("??????? ????? ????? 111 ????? 11000 11", bgeu , B, s->dnpc = (src1 >= src2 ? s->pc + imm : s->dnpc)); // bleu 内存地址超出在框架代码中，内存的大小为#define CONFIG_MSIZE 0x8000000，又由于基址为#define CONFIG_MBASE 0x80000000，所以能传入的地址最大值为 $\rm max\_address=0x8000,0000+0x800,0000-1=0x8800,0000 - 1 = 0x87ff,ffff$ 然而在测试代码hello-str中，查看其汇编代码，其中部分如下所示 800000e4 : 800000e4: a00007b7 lui a5,0xa0000 800000e8: 3ea78c23 sb a0,1016(a5) # a00003f8 <_end+0x1fff73f8> 800000ec: 00008067 ret 可以看出，无论a5原先是什么值，在pc=800000e4后，a5=0xa000,0000，最终写入的地址为adress=a5+1016=0xa00003f8，显然，这个地址超出了框架代码中能访问的地址最大值。综上所述，我修改内存的大小，使得这个地址是合法的，不然怎么修改代码都没用。修改为 #define CONFIG_MSIZE 0x30000000 在第一阶段中，由于string和hello-str还需要实现额外的内容才能运行(具体在后续小节介绍), 目前可以先使用其它测试用例进行测试。所以还是改回来，仍用原来的值。 define CONFIG_MSIZE 0x8000000 这个最后还是没有修改了，因为这个错误是因为klib中的函数没实现，在这里先不测试这个。本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！

收藏标签：技术上一篇 > 南大PA1完结，包含思路以及参考代码下一篇 > [南大ICS-PA2] 字符串处理函数和printf实现相关文章 Duilib中list控件支持ctrl和shif多行选中的实现 [ICML2015]Batch Normalization:Accelerating Deep Network Training by Reducing Internal Covariate Shif win10系统微软输入法于eclipse ctrl+shif+f冲突间接处理办法 Codeforces Round #259 (Div. 2) B. Little Pony and Sort by Shif 读LDD3，内存映射与DMA--PAGE_SHIF… VMware虚拟机安装XP【要先分区，再设置BOOT 启动CD，shif+上移】更换iBus五笔的左与右Shif sublime ctrl+shif+f 没用解决办法 idea 对 ctrl + z 的撤销是 ctrl + shif + z 计算机最早的设计师应用于,计算机应用基础选择题doc.doc win10自带截图神器：Win+Shift+S Python基础之文件目录操作 python简述目录_Python基础之文件目录操作(示例代码) tp5 如何做数据采集任务2-7(服务器字体+阿里巴巴矢量库) html标签（1)：h1~h6,p,br,pre,hr TI 电量计介绍与芯片选型指南几款TI电源芯片简介 TI DSP芯片C2000系列读取FLASH数据德州仪器(Ti)平台嵌入式开发基础 TI三相电机智能栅极驱动芯片特点分类省选模拟（12.08） T3 圈圈圈圈圈圈圈圈 Hadoop生态圈技术栈（上）大数据开发基础入门与项目实战（三）Hadoop核心及生态圈技术栈之6.Impala交互式查询小猿圈之Linux下Mysql 操作命令大数据Hadoop生态圈常用面试题大数据开发基础入门与项目实战（三）Hadoop核心及生态圈技术栈之4.Hive DDL、DQL和数据操作备战Noip2018模拟赛11（B组）T3 Monogatari 物语【智能优化算法-圆圈搜索算法】基于圆圈搜索算法Circle Search Algorithm求解单目标优化问题附matlab代码 NYOJ 78 圈水池递归问题跑道汽车绕圈问题 Python实现 Hadoop生态圈（三）：MapReduce

内容推荐 1 大厂出品！保姆级教程帮你掌握「用户体验要素」 2 大厂实战案例！设计师如何助力京东快递业务增长？ 3 总监干货！5个常见的UI设计规范创建误区 4 数据库管理利器——Navicat Premium v17.0.4学习版(Windows+MacOS+Linux) 5 进阶必学！快速掌握10种国际主流设计模型 6 春节期间，10个大厂的产品细节走心设计 7 如何帮助用户度过新人期？来看雪球APP的实战总结！ 8 Sketch 95.3最新版下载 (Sketch矢量绘图应用软件) 9 Axure RP 9 最新正式版安装软件与汉化语言包下载(2023年3月30日更新) 10 嘘！SaaS产品的差异化设计细节，一般人我不告诉他最新更新 [产品经理] 3分钟绘制流程图！这个AI+绘图工具的神仙组合，学完老板直呼内行 [产品经理] 商业潜规则：打败你的不是AI，而是人性 [产品设计] DeepSeek+智能派单系统的实践分享 [产品经理] 一文读懂本年实际损益借(贷)方发生额 [创业学院] 大客户 vs 中小企业：需求竟天差地别？以企业培训数字化为例 [产品经理] 不要将员工的“猴子”背到自己身上：职场管理中的权责划分 [产品经理] 人工智能的三层架构：从应用层到基础服务层，解密智能革命 [产品设计] 一文讲清楚iOS的SKAN4.0 热门标签数量 AI技术趋势用户角色心智游移自然生态系统会员权益 AirDrop hashmap 小龙虾焦虑危机处理发展微信群折叠 toast 测评新算法改版 wireshark 投放方式音频播放动效 timer 女性商业古典自媒体海外博主 repeater 转账万能钥匙秋招快服务个人演讲客户共识

[南大ICS-PA2] 指令集实现

[南大ICS-PA2] 指令集实现

指令布局和寄存器

指令集实现

li/addi/mv

auipc rd, immediate x[rd] = pc + sext(immediate[31:12] << 12)

jal

sp寄存器初始化问题

jalr/ret

add

sub

sltiu/seqz

beq/beqz

bne/bnez

sltu/snez

xor rd, rs1, rs2 x[rd] = x[rs1] ^ x[rs2]

xori rd, rs1, immediate x[rd] = x[rs1] ^ sext(immediate)

or rd, rs1, rs2 x[rd] = x[rs1] | 𝑥[𝑟𝑠2]

ori rd, rs1, immediate x[rd] = x[rs1] | sext(immediate)

中文书籍错误纠正

sh rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][15: 0]

sra rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑠 x[rs2])

srai rd, rs1, shamt x[rd] = (x[rs1] ≫𝑠 shamt)

lb rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offse

lbu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][7:0]

sll rd, rs1, rs2 x[rd] = x[rs1] ≪ x[rs2]

slli rd, rs1, shamt x[rd] = x[rs1] ≪ shamt

and rd, rs1, rs2 x[rd] = x[rs1] & x[rs2]

andi rd, rs1, immediate x[rd] = x[rs1] & sext(immediate)

bge/blez/ble/bgez rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)

mul rd, rs1, rs2 x[rd] = x[rs1] × x[rs2]

mulh rd, rs1, rs2 x[rd] = (x[rs1] 𝑠 ×𝑠 x[rs2]) ≫𝑠 XLEN

div rd, rs1, rs2 x[rd] = x[rs1] ÷s x[rs2]

divu rd,rs1,rs2 x[rd] = x[rs1] ÷u x[rs2]

rem rd, rs1, rs2 x[rd] = x[rs1] %𝑠 x[rs2]

remu rd,rs1,rs2 x[rd] = x[rs1] %𝑢 x[rs2]

sb rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][7: 0]

blt rs1,rs2,offset if (rs1

bltu rs1, rs2, offset if (rs1

slt rd, rs1, rs2 x[rd] = (x[rs1] <𝑠 x[rs2])

lh rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offset)][15:0])

lhu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][15:0]

srl rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑢 x[rs2])

srli rd, rs1, shamt x[rd] = (x[rs1] ≫𝑢 shamt)

bge rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)

bgeu rs1, rs2, offset if (rs1 ≥u rs2) pc += sext(offset)

内存地址超出

相关文章

`li/addi/mv`

`auipc rd, immediate x[rd] = pc + sext(immediate[31:12] << 12)`

`jal`

`sp`寄存器初始化问题

`jalr/ret`

`add`

`sub`

`sltiu/seqz`

`beq/beqz`

`bne/bnez`

`sltu/snez`

`xor rd, rs1, rs2 x[rd] = x[rs1] ^ x[rs2]`

`xori rd, rs1, immediate x[rd] = x[rs1] ^ sext(immediate)`

`or rd, rs1, rs2 x[rd] = x[rs1] | 𝑥[𝑟𝑠2]`

`ori rd, rs1, immediate x[rd] = x[rs1] | sext(immediate)`

`sh rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][15: 0]`

`sra rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑠 x[rs2])`

`srai rd, rs1, shamt x[rd] = (x[rs1] ≫𝑠 shamt)`

`lb rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offse`

`lbu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][7:0]`

`sll rd, rs1, rs2 x[rd] = x[rs1] ≪ x[rs2]`

`slli rd, rs1, shamt x[rd] = x[rs1] ≪ shamt`

`and rd, rs1, rs2 x[rd] = x[rs1] & x[rs2]`

`andi rd, rs1, immediate x[rd] = x[rs1] & sext(immediate)`

`bge/blez/ble/bgez rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)`

`mul rd, rs1, rs2 x[rd] = x[rs1] × x[rs2]`

`mulh rd, rs1, rs2 x[rd] = (x[rs1] 𝑠 ×𝑠 x[rs2]) ≫𝑠 XLEN`

`div rd, rs1, rs2 x[rd] = x[rs1] ÷s x[rs2]`

`divu rd,rs1,rs2 x[rd] = x[rs1] ÷u x[rs2]`

`rem rd, rs1, rs2 x[rd] = x[rs1] %𝑠 x[rs2]`

`remu rd,rs1,rs2 x[rd] = x[rs1] %𝑢 x[rs2]`

`sb rs2, offset(rs1) M[x[rs1] + sext(offset) = x[rs2][7: 0]`

`blt rs1,rs2,offset if (rs1`

`bltu rs1, rs2, offset if (rs1`

`slt rd, rs1, rs2 x[rd] = (x[rs1] <𝑠 x[rs2])`

`lh rd, offset(rs1) x[rd] = sext(M[x[rs1] + sext(offset)][15:0])`

`lhu rd, offset(rs1) x[rd] = M[x[rs1] + sext(offset)][15:0]`

`srl rd, rs1, rs2 x[rd] = (x[rs1] ≫𝑢 x[rs2])`

`srli rd, rs1, shamt x[rd] = (x[rs1] ≫𝑢 shamt)`

`bge rs1, rs2, offset if (rs1 ≥s rs2) pc += sext(offset)`

`bgeu rs1, rs2, offset if (rs1 ≥u rs2) pc += sext(offset)`
