硬件基础之电阻

电阻的选型与应用

• 结构
• 降额曲线
• 电阻性能指标考量要点
• 上下拉电阻
• 色环对照表

结构

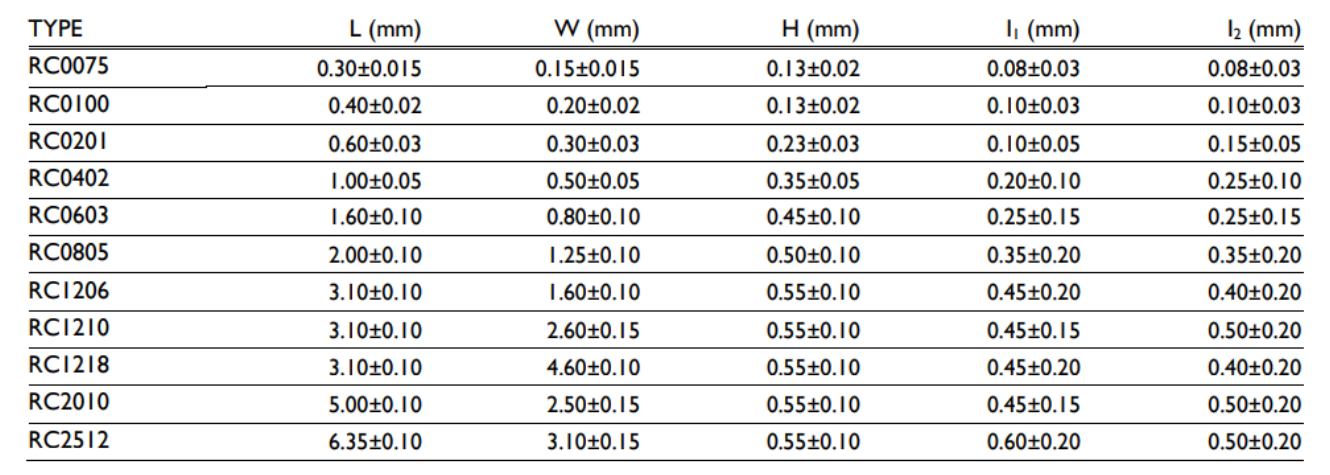

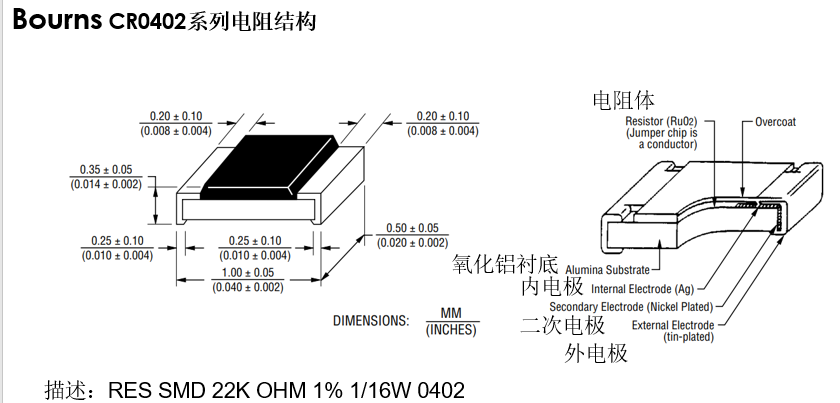

在选型电阻时，其规格（引脚间距及长宽等参数）也是重要的设计要素，下图为电阻封装0402的结构

上边描述中，SMD代表贴片封装，22K为阻值，1%为精度，1/16W为功率，0402就是封装。

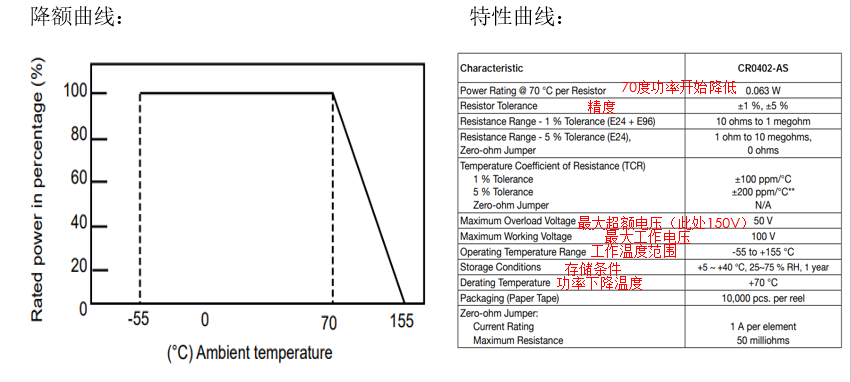

降额曲线

电阻性能指标考量要点

1. 电阻的额定功率大于电阻在应用电路实际工作功率。一般按额定功率的70%降额设计选用。
2. 电阻在应用电路中实际工作电压小于最大工作电压。一般按最高工作电压的75%降额设计选用。

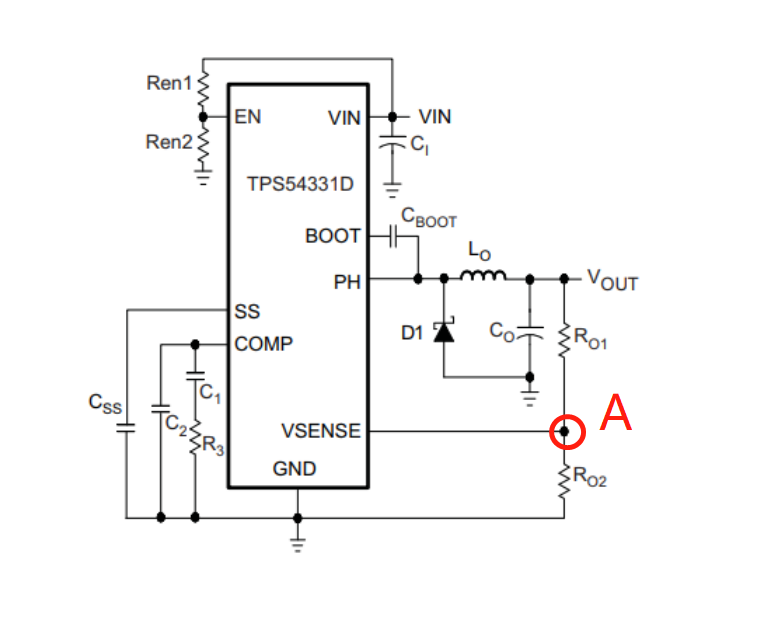

3. 电阻的精度，如下图降压稳压电路的A点，电阻的精度可以很大影响到A点的电压，进而影响到降压效果。


上下拉电阻

电阻可以起到限流、分压的效果，上下拉电阻的应用场景有下：

1. 当TTL电路驱动COMS电路时，TTL电路的输出高电平为2.4V，可COMS电路的输出高电平为3.5V，TTL电路直接驱动COMS电路，输出高电平会被认为低电平，因此采用上拉电阻提高输出高电平的值。
2. OC门电路加上拉电阻。
3. 不用的管脚，如CMOS管悬空, 会汇集电荷, 使输入级的cmos管出于开关不定态即输出不知是高电平还是低点平。
4. 引脚下拉接地时，如果没有接下拉电阻，则两点间的电阻无限趋向于0，两点间有微小的压差，都将会产生较大电流，对器件产生损害。
5. 线传输中电阻匹配，抑制反射波干扰。

上拉电阻阻值的选择原则包括:

1. 从节约功耗考虑应当足够大；电阻大，电流小。
2. 从足够的驱动电流考虑应当足够小；电阻小，电流大。
3. 对于高速电路，过大的上拉电阻可能边沿变平缓。

应用电路：

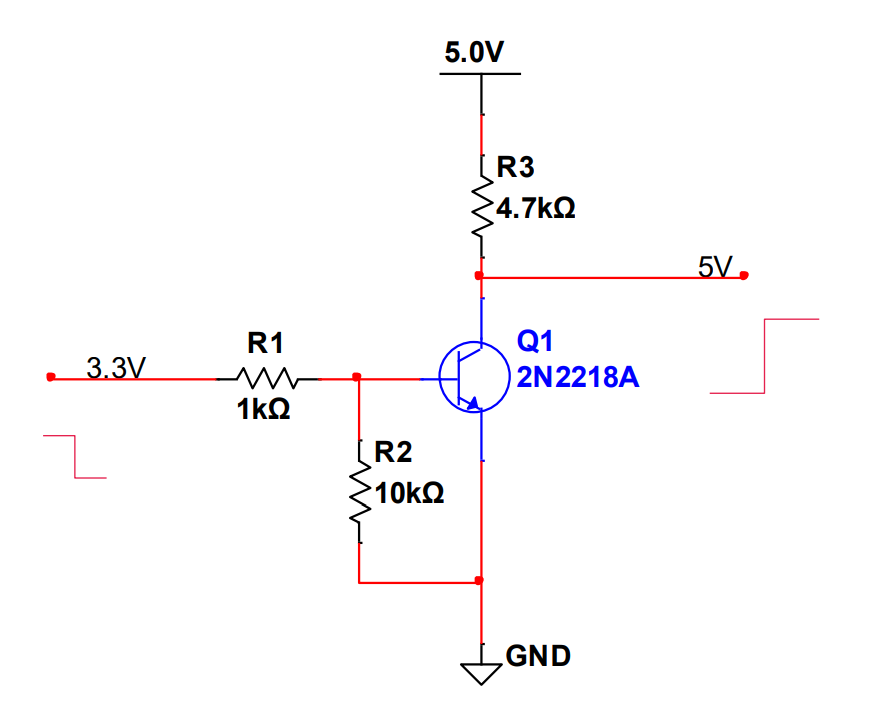

三极管开关器件为“开”时，3.3V输入转换为5V输出。

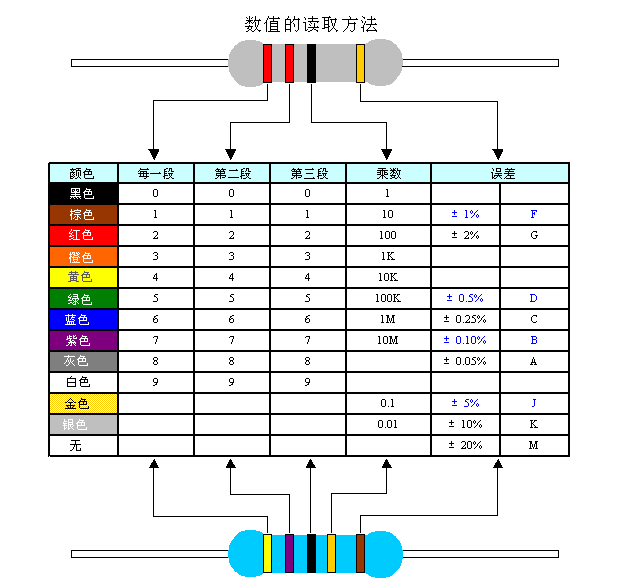

色环对照表

小记
温度系数误差TCR：

• ppm表示百万分之一，+200ppm/℃：表示温度每变化1℃，电阻增加200ppm，即增加一百万分之200欧
