基于multisim12的简单直流稳压电源制作

直流稳压电源是能为负载提供稳定直流电源的电子装置。直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。直流电（direct current）是大小和方向都不随时间变化的电流。又称恒定电流，所通过的电路称直流电路，是由直流电源和电阻构成的闭合导电回路，电流方向随时间做周期变化的电流。通常为正弦曲线。

目录

1、概要

1.1 场景介绍

1.2  制作目标

2、稳压电压制作

2.1 变压

2.2 整流电路

2.3 滤波电路

2.4 稳压电路

3、总体概述

1、概要

1.1 场景介绍

一个简单的直流稳压电源作为模电里面的一个基础项目，可以说是用非常之广泛，不管是企业、实验室、还是科研领域都是十分重要的。远的不说，给大家看两张图片：

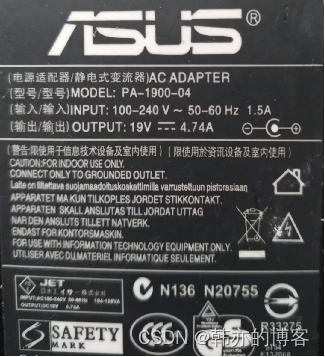

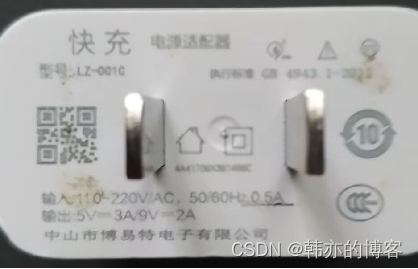

这是手机充电头及电脑 充电器的中间转换部分，仔细看图片参数可以知道，这两个就是也是直流稳压电源的应用。将一定大小的交流电转变成了直流电，供我们的手机和电脑使用

1.2  制作目标

这次的目标比较简单，做一个输出12V和5V电压的直流稳压电源。

2、稳压电压制作

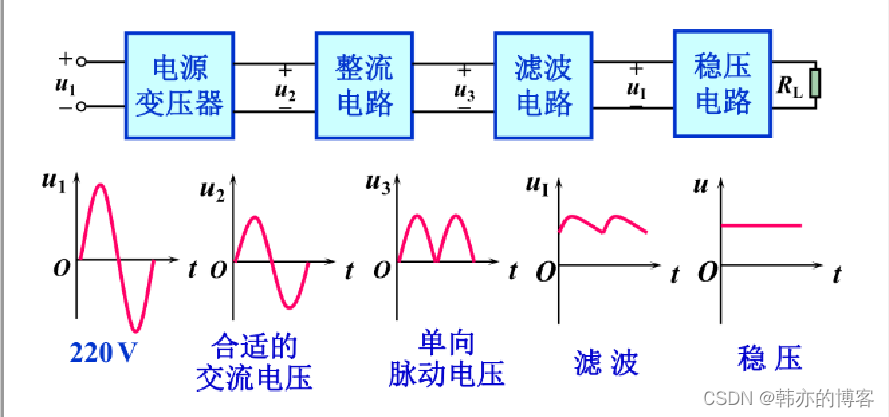

分为4步走，分别是变压、整流、滤波、稳压，下面我们分别来进行说明：

2.1 变压

通过自己所需输出电压和输入电压的比例选择合适的变压器即可。

2.2 整流电路

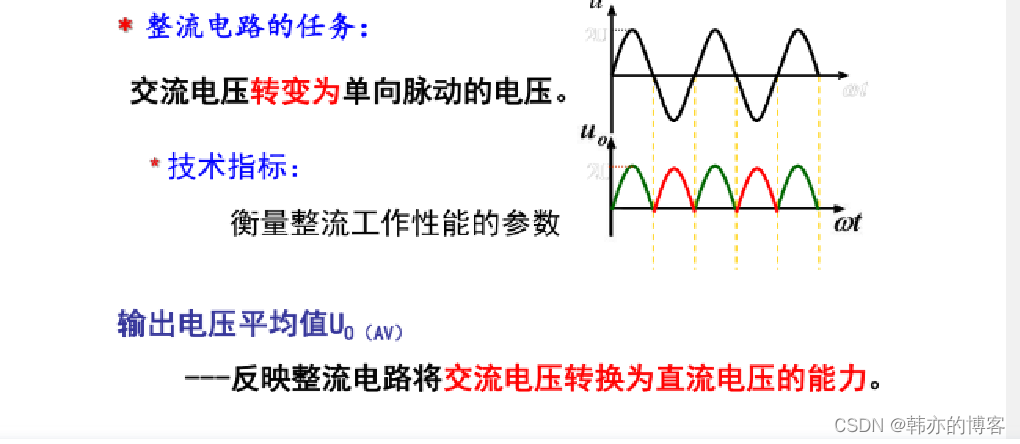

把经过变压器的电压进行整流，让它变成单向脉动的电压。常见的整流电路分为三类，半波、全波、和桥式整流，由于桥式整流应用及其广泛，这里只介绍这种：

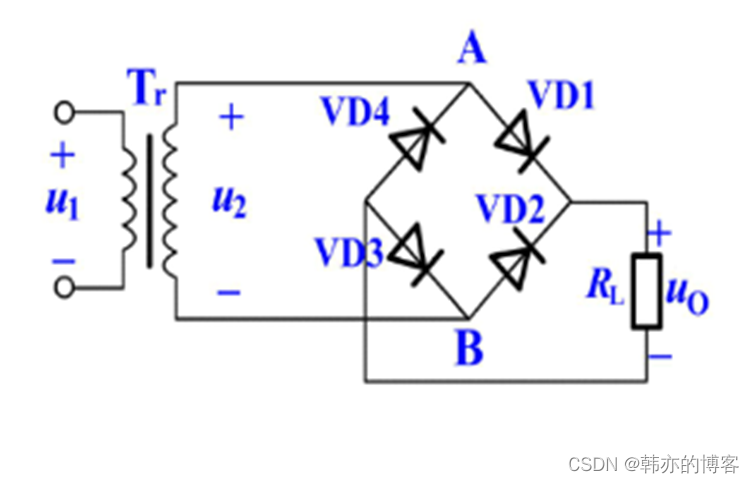

电路组成如下所示：

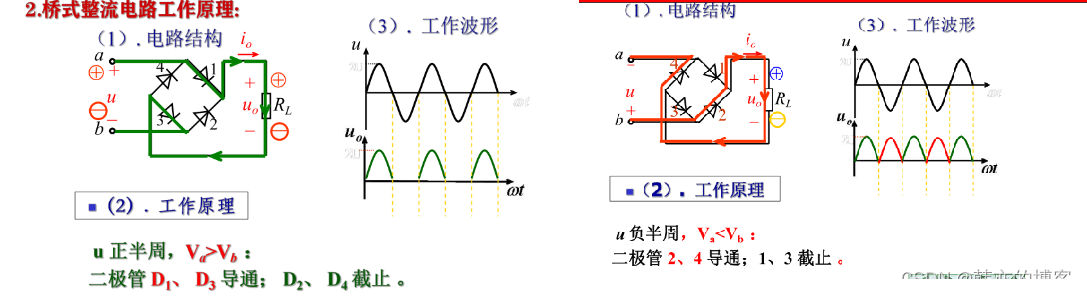

 主要由四个二极管组成，工作原理是利用二极管的单向导电性，当在正半部分时，二极管D1,D3导

 通，如左图所示，输出电压；而负半部分，同理，二极管D2,D4导通，如右图所示；因此输出了单向的脉动直流电压。

2.3 滤波电路

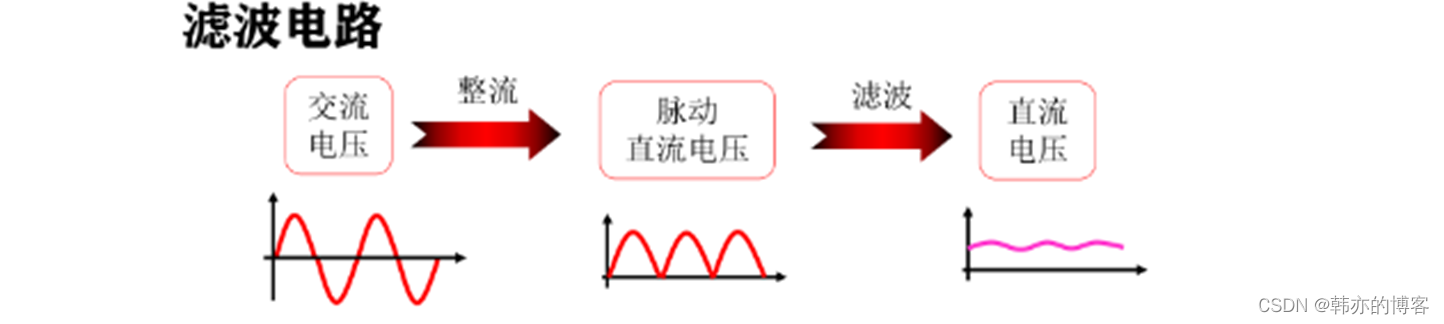

主要是对整流电路输出的脉动直流进行平滑，使其变成含交变成分很小的直流电压。

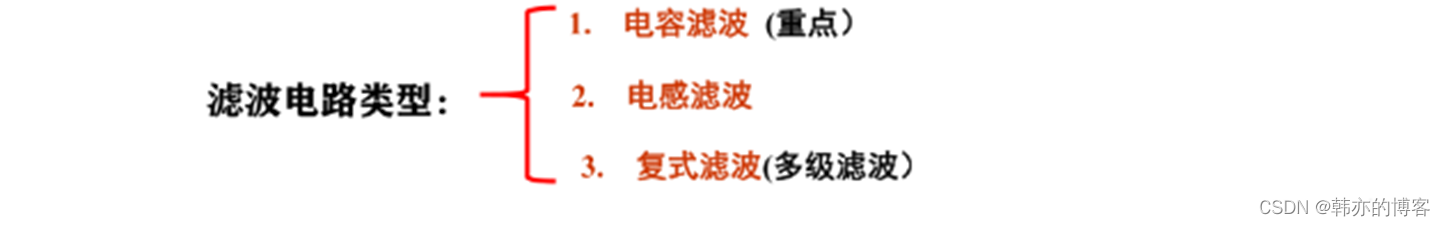

常见的滤波电路分为三种，如下图：

由于电容滤波的重要性，这里只举例说明电容滤波。

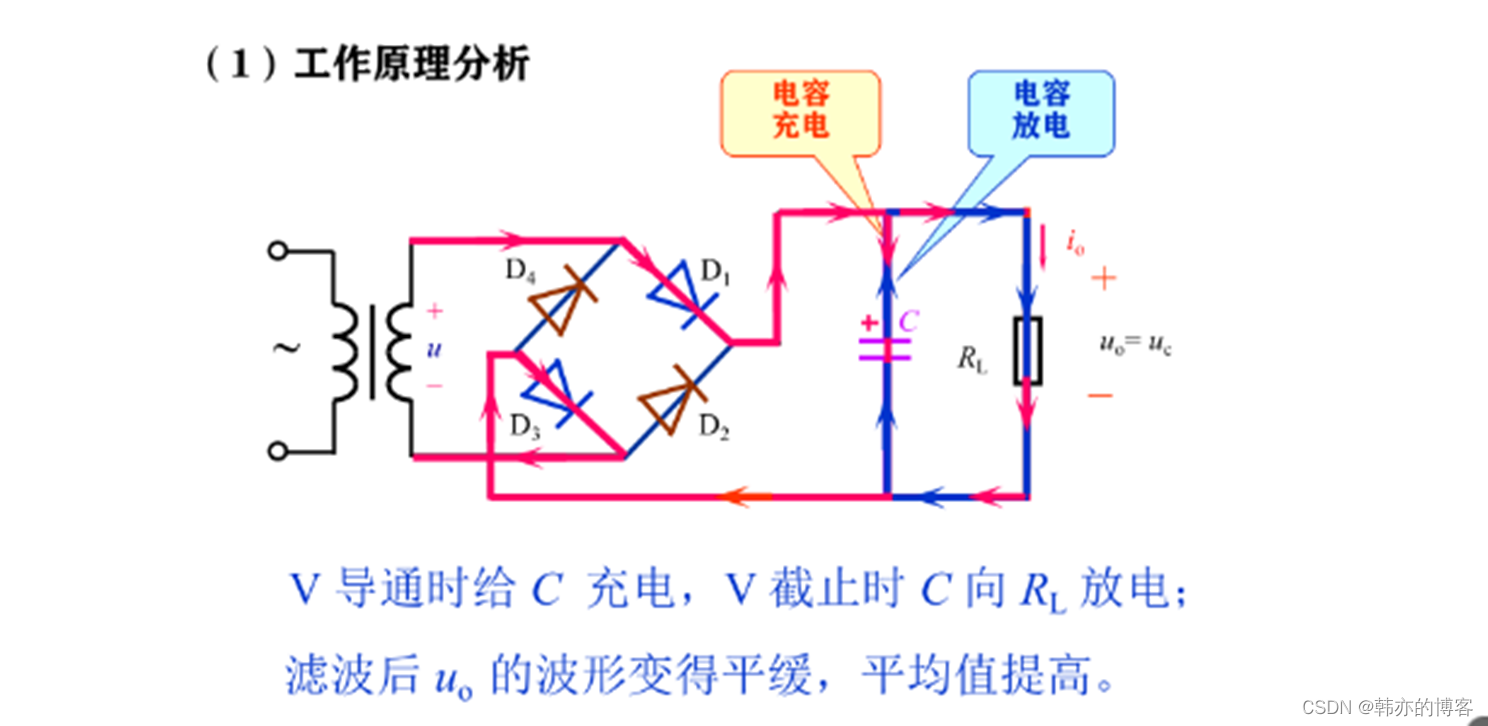

它的工作原理上： 主要是利用电容充放电的原因来对其进行平滑。

2.4 稳压电路

稳压电路的主要作用是将不稳定的直流电压转换成稳定的直流电压进行输出，我们把它叫做集成稳压电路，由其组成了集成稳压器。

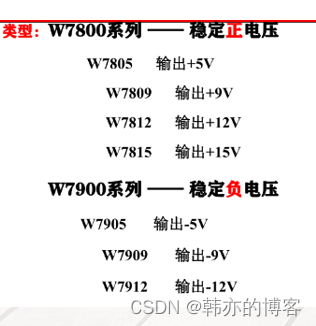

比较常见的是三端集成稳压器：以78系列和79系列来讲常用的型号有7805,7812,7905,7912等。

3、总体概述

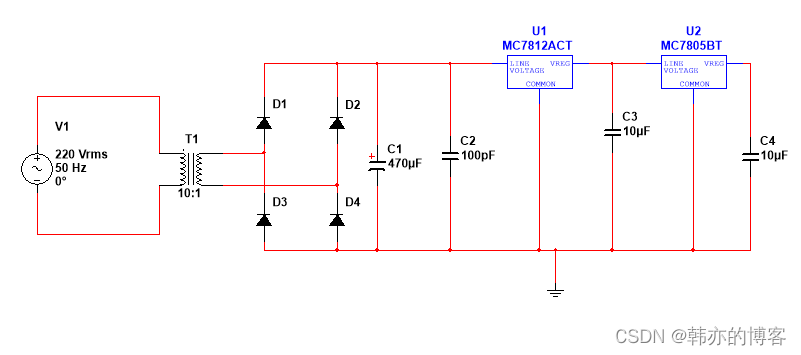

电路图如下所示：由以上所讲几个部分组成：最终得到了一个可以输出12v和5v的直流稳压电源。

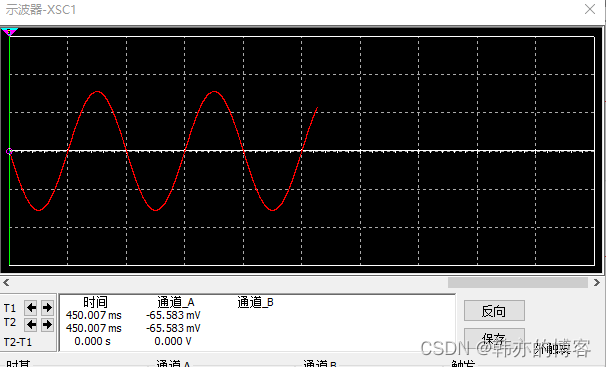

 XSC1为变压之后的波形：

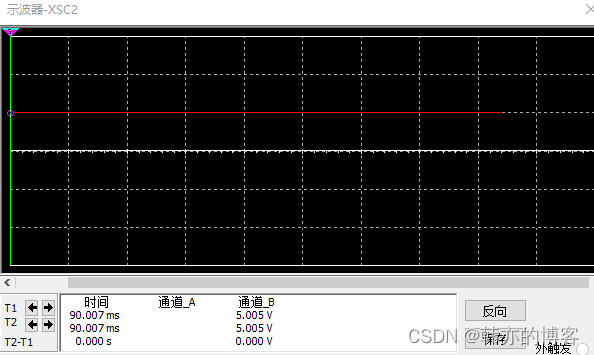

XSC2是最后输出电压的波形，为稳定的直流电压：

XMM1是变化后的变压：

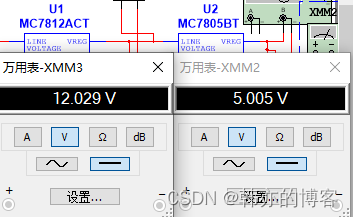

XMM3和XMM2为最后输出的12v和5v的电压：
