Multisim 交通灯 主支路
今天完成了电子设计课程——交通灯，特地记录一下一俩天的成果。 仅供参考。
设计要求：
1、 能显示十字路口东西、南北两个方向的红、黄、绿的指示状态 用两组红、黄、绿三色灯作为两个方向的红、黄、绿灯。
2、 能实现正常的到计时功能
用两组数码管作为东西和南北方向的到计时显示，主干道每次放行（绿灯）60秒，支干道每次放行 （绿灯）45秒，在每次由绿灯变成红灯的转换过程中，要亮黄灯5秒作为过渡。
3、 能实现总体清零功能
按下该键后，系统实现总清零，计数器由初始状态计数，对应状态的指示灯亮。

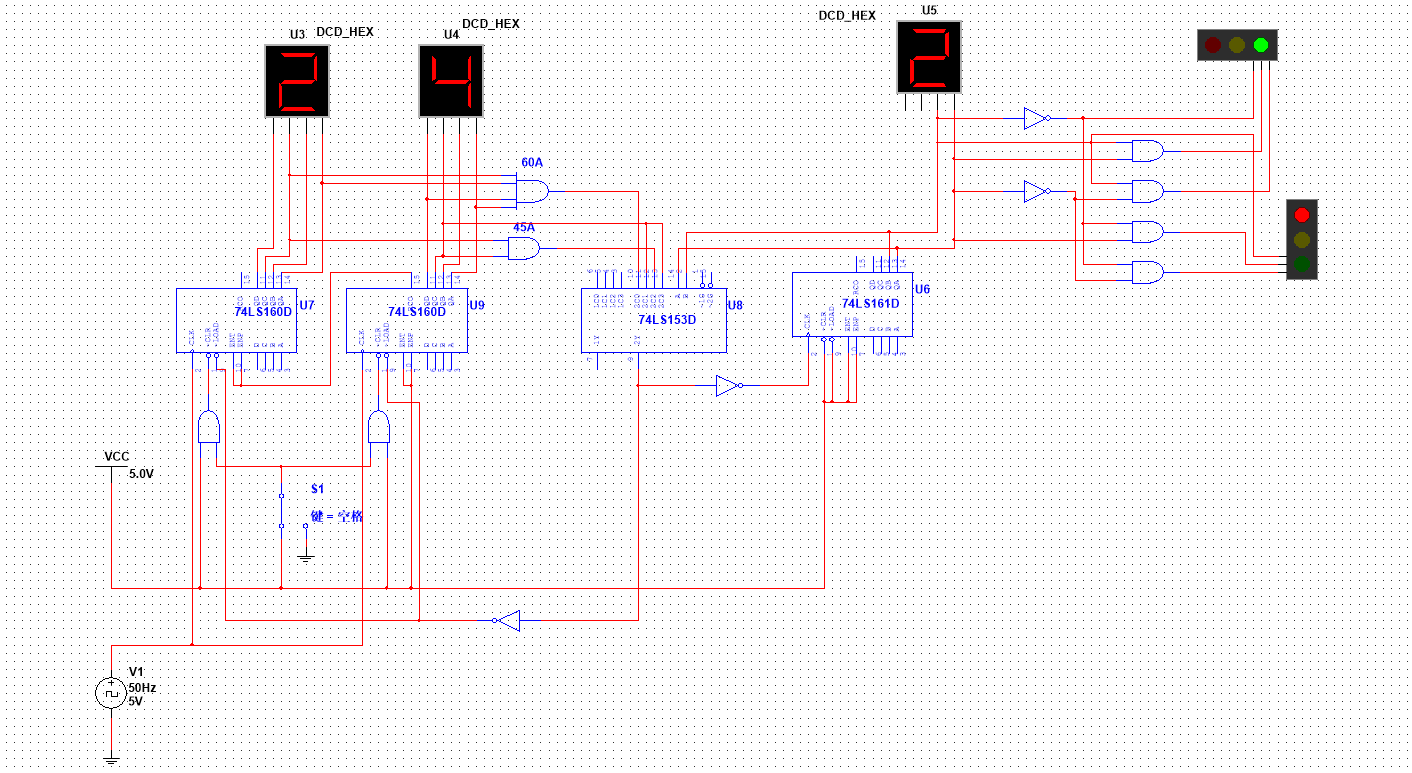

话不多说，直接上图。
