配置企业通过5G链路接入Internet实例
先说明这个是我通过文献自己琢磨研究的，模拟器上实现不了的，要真机进行操作。
专业术语：
LTE 是 4G 无线宽带技术的标准，为移动设备用户提供更高的网络容量和速度。LTE 提供更高的峰值数据传输速率，下行速率高达 100Mbps，上行速率高达 30Mbps。它还提供减少的延迟，可扩展的带宽容量以及与现有 GSM 和 UMTS 技术的向后兼容性。
eMBB Enhanced Mobile Broadband 增强移动宽带
场景介绍
5G Cellular接口是路由器用来实现5G技术的物理接口，它为用户提供了企业级的无线广域网接入服务，主要用于eMBB场景。与LTE相比，5G系统可以为企业用户提供更大带宽的无线广域接入服务。
路由器的5G功能，可以实现企业分支机构或中小企业的无线宽带接入及互联的需求。5G功能不仅为企业提供了灵活、高效、快速部署网络的解决方案，也为企业提供了一种有线广域链路的备份方法。与LTE相比，5G具备更大带宽的无线广域接入能力，可以为企业用户提供更为丰富的3D高清视频、云桌面和智慧办公等业务。
组网需求
如图所示，企业分支和总部之间通过Internet网络互通。企业分支使用AR企业路由器作为出口网关，AR企业路由器通过5G链路接入Internet，与企业总部建立连接。该企业分支办理了包年业务，采用自动拨号方式接入Internet。
数据准备
| 项目 | 数据 | 说明 |
|---|---|---|
| 运营商分配给企业分支的APN名称 | 5gnet | APN名称需提前从运营商处获取。 |
| 运营商分配给分支的5G Cellular接口的IP地址 | 1.1.1.1/32 | 5G Cellular接口拨号接入运营商后，运营商给5G Cellular接口自动分配的IP地址。 |
| 分支AR1 LAN侧接口信息 | 所属VLAN：20 网关地址：VLANIF20（10.1.1.1/24） LAN侧物理接口：GE0/0/1 | VLAN 20为分支子网用户所在的VLAN，且分支子网用户的网关为VLANIF20接口。 |
| NQA探测的目的地址 | 公网DNS服务器地址：114.114.114.114 | NQA测试例的测试类型必须为ICMP测试，且到NQA测试例的目的地址必须路由可达。本例中选择公网的DNS服务器地址为探测目的地址，也可以选择其他路由可达的公网地址。 114.114.114.114是国内通用的DNS地址，国内用户使用较多，本例中用该地址来测试5G链路的连通性。8.8.8.8是全球通用的DNS地址，如果是国外用户，可以用8.8.8.8地址来测试5G链路的连通性。 |
配置思路
1、配置5G Cellular接口的连接参数及NQA测试例，实现5G Cellular接口接入5G网络。
2、配置企业子网，为内部用户自动分配IP地址。
3、配置NAT功能，实现分支的内网用户可以访问Internet。
4、配置缺省路由，指定出接口为5G Cellular接口，使该企业分支内网的流量通过5G Cellular接口上行传输到Internet。
注：在5G Cellular接口下执行命令dialer enable-circular配置轮询拨号功能时，设备会同时下发自动拨号、IP地址协商和5G Modem自愈的相关配置，无需再重复配置。
配置代码
AR1配置文件
#sysname AR1
#
vlan batch 20
#
dhcp enable
#
acl number 3000rule 5 permit ip
#
interface Vlanif20 //配置分支子网，创建VLAN20，将GE0/0/1接口加入VLAN20，并配置DHCP功能ip address 10.1.1.1 255.255.255.0dhcp select interface
#
interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 20
#
interface Cellular1/0/0dialer enable-circular //使能轮询DCC功能，配置自动拨号连接apn-profile 5gprofiledialer timer autodial 10nat outbound 3000 //配置分支的NAT功能modem auto-recovery dial action modem-reboot fail-times 128modem auto-recovery icmp-unreachable action modem-rebootmodem auto-recovery services-unavailable action modem-reboot test-times 0 interval 3600modem auto-recovery track nqa user test probe-cycle seconds 30 //在5G Cellular接口上绑定APN模板及NQA测试例ip address negotiate
#
apn profile 5gprofile //创建APNapn 5gnet
#
ip route-static 0.0.0.0 0.0.0.0 Cellular1/0/0 //配置分支的缺省路由，指定出接口为5G Cellular接口
#
nqa test-instance user test //配置NQA功能，探测5G链路的连通性test-type icmpdestination-address ipv4 114.114.114.114frequency 30start now
#
return验证
1、在AR1上执行命令display ip interface brief Cellular 1/0/0查看5G Cellular接口的详细信息，当接口上有流量传送时，可以看到接口获取到的IP地址，接口的物理状态和链路层协议状态都是Up。

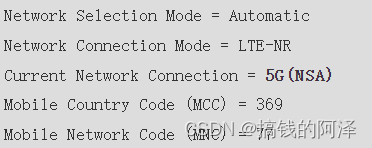

2、在AR1上执行命令display cellular 1/0/0 all查看5G数据卡的呼叫连接信息，可以看到APN为5gnet、无线网络类型为Automatic以及网络连接方式为5G(NSA)。
