ADS仿真接收机简单系统的链路预算学习笔记
ADS仿真简单系统的链路预算学习笔记
文章目录
- ADS仿真简单系统的链路预算学习笔记
- 新建工程
- 设计原理图
- 输入端设计
- 第一级滤波器
- 第一级放大器
- 本振和混频
- 第二级滤波器
- 第二级放大器
- budget控制器设置
- 整个链路
- 仿真分析查看结果
新建工程
命名为lianlu_wrk，新建一个cell，命名为lianlu
设计原理图
输入端设计

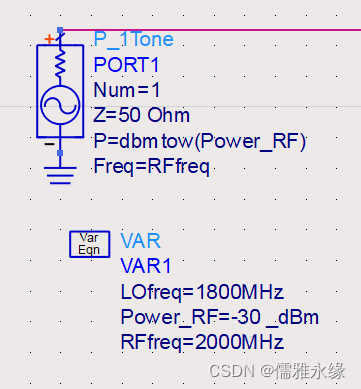

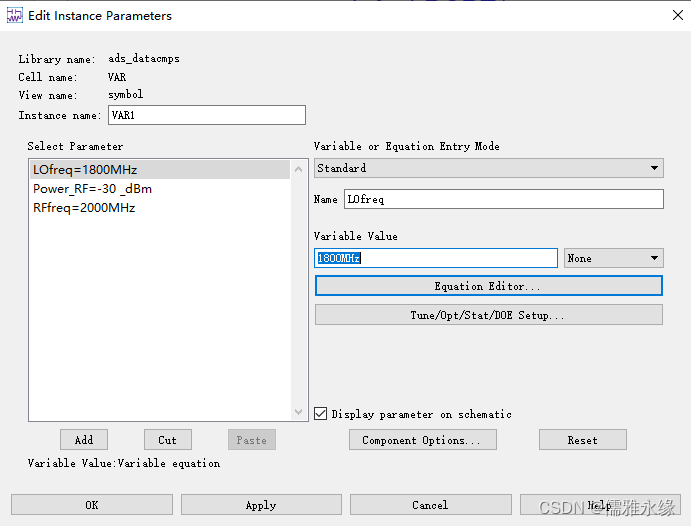

设置以下几个变量
Power_RF的变量必须加下划线，否则会报错。我也没搞懂为什么。
插入P_1Tone控件，在sources-freq domain中
输出功率通过dbmtow()函数将dBm为单位表示的功率转化为W为单位的功率。
第一级滤波器

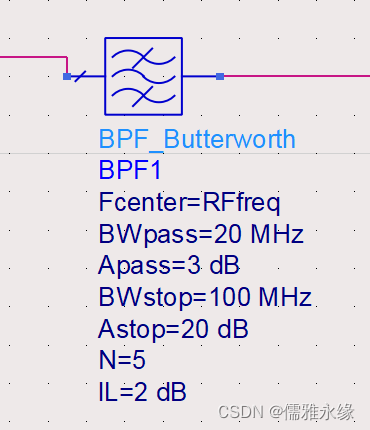

插入带通滤波器控件，在filters-Bandpass中，选择巴特沃斯滤波器。
这些均是行为模型，只根据用户设置的参数表现出相应的性能，并没有用具体元器件实现，这在系统的前期链路设计中是非常有用的，用户可以通过DesignGuide中的filter 设计出实际元器件搭建的滤波器。
Apass：通带带宽的边沿定义为衰减达到3dB处
Astop：阻带的起始边沿为衰减达到20dB处
第一级放大器

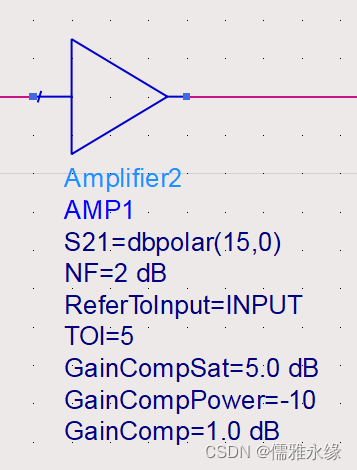

插入AMP2放大器，在System-Amps & Mixers中，设置参数如图
设置表征非线性的参数是基于输入端的（ReferToInput=INPUT），TOI是三阶交截点IIP3，
GainCompPower设置为-10dBm，这个值是输入1dB值增益压缩点。
本振和混频

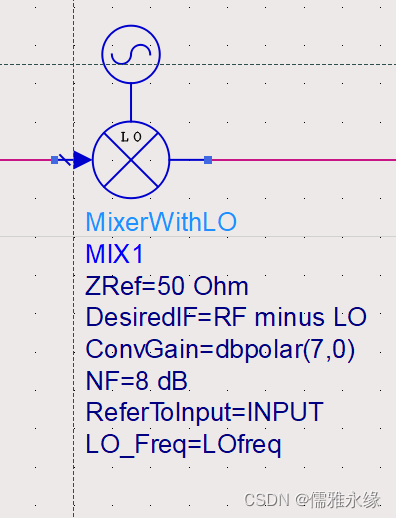

插入本振混频器，在System-Amps & Mixers中，设置参数如图

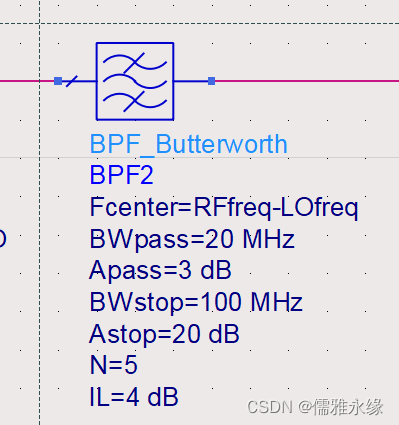

第二级滤波器
设置参数如下

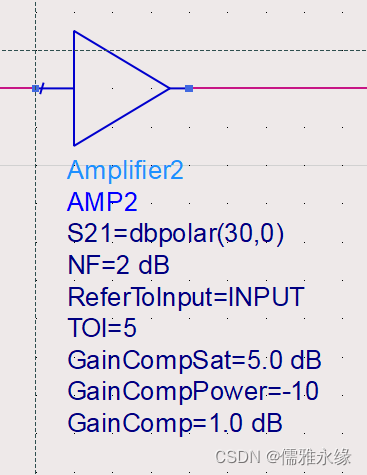

第二级放大器
设置参数如下
budget控制器设置
插入Budget控制插件，在Simulation-Budget中，双击设置如图
Budget控制器的各个参数意义
| 参数 | 意义 |
|---|---|
| Cmp_NF_dB:Component noise figure | 元器件的噪声系数，为dB |
| Cmp_S21_dB:Component 50 ohm S21 in dB | 元器件的S21，单位为dB |
| NF_RefIn_NoImage_dB:Noise figure from system input to component output with image noise excluded | 从系统输入到元器件输出的噪声系数，不包含镜像噪声，单位为dB |
| OutPwr_dBm:Power delivered into load at component output | 从系统输入到元器件输出的功率，单位为dBm |
| OutPGain_dB:Transducer power gain for power delivered into load at component output | 从系统输入到元器件输出的增益，单位为dB |
| OutTOI_dBm:3rd-order intercept power at component output | 从系统输入到元器件输出的三阶交截点，单位为dBm |
| OutP1dB_dBm:1 dB gain compression power at component output | 从系统输入到元器件输出的1dB压缩点，单位为dBm |

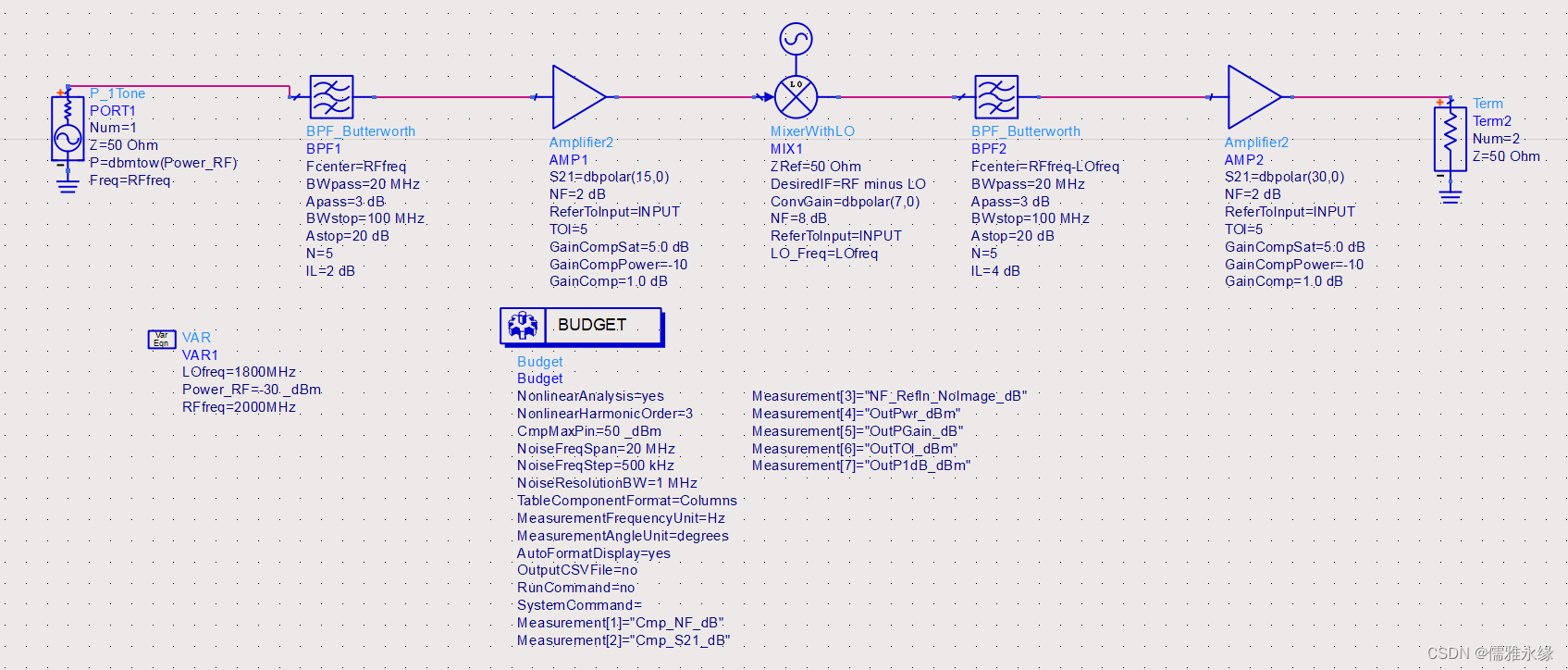

整个链路

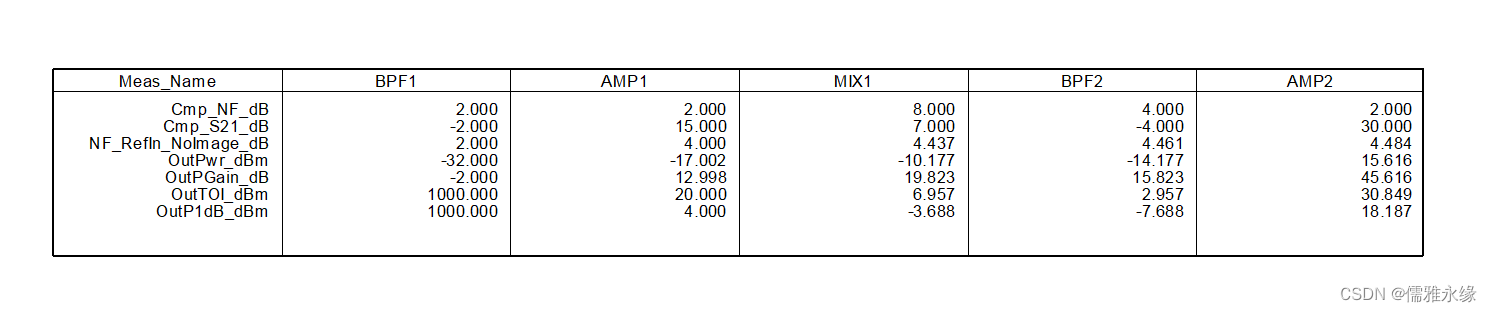

仿真分析查看结果
仿真结果对比

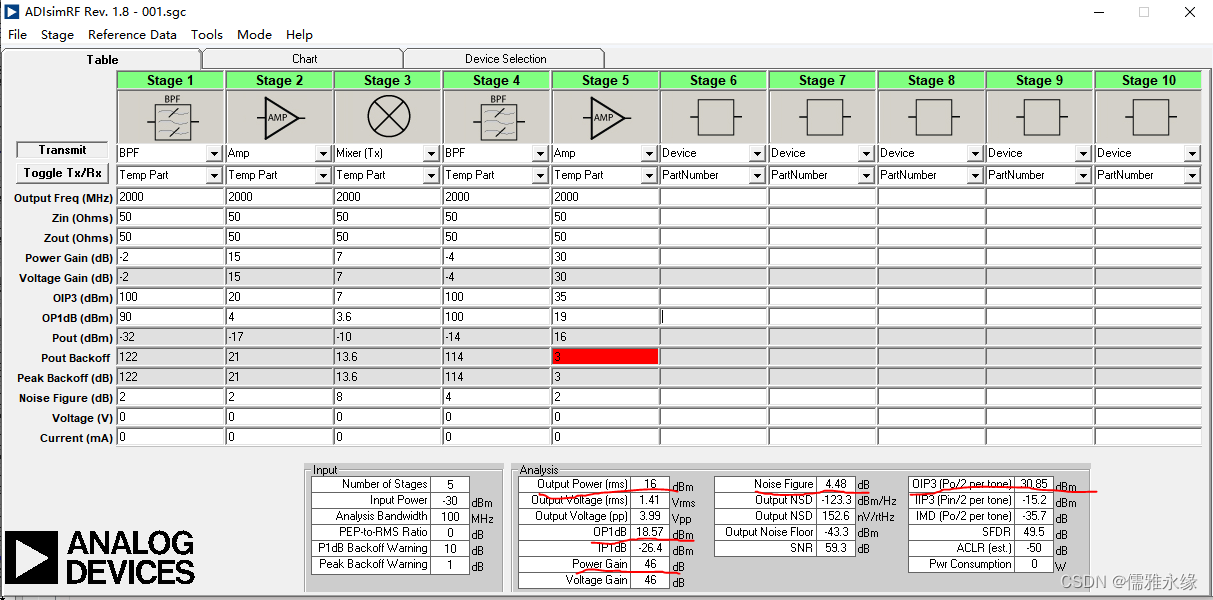

| ADIsimRF仿真结果 | ADS仿真结果 |
|---|---|
| 输出功率为16dBm | 输出功率为15.616dBm |
| 噪声系数为4.48dB | 噪声系数为4.48dB |
| 功率增益为46dB | 功率增益为45.616dB |
| 输出三阶交截点 30.85dBm | 输出三阶交截点 30.849dBm |
| 输出1dB压缩点 18.57dBm | 输出1dB压缩点 18.187dBm |
从结果来看，ADS仿真结果和ADIsimRF仿真结果几乎一致。
