Simulink/System Generator中自动布线
-
该工具适用于Matlab2011b之后的版本，如果
layout type被设为了GraphPlot，就需要2015b之后的版本。关于layout type后面会讲到。 -
将解压后的文件夹放到Matlab的搜索路径下，什么是Matlab的搜索路径? 很简单的一种方式就是在Matlab的命令行窗口下输入"path"，就可以打印出来，如下图。这里，我放到了第一个路径下。
-

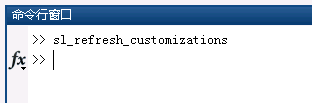

执行
sl_refresh_customizations指令，刷新context menu -
双击这个
.mltbx文件
-
会弹出安装的对话框，按照正常的安装步骤进行安装。
-
再次执行
sl_refresh_customizations指令 -
安装Graphviz，到官网下载安装包（我们在下载的文件夹中也提供了一个），安装完成后，需要手动添加系统变量，我这边需要添加的是
C:\Program Files\Graphviz 2.44.1\bin路径。 -
在下载的文件夹中，有一个
example的目录，下面有一个布线很乱的mdl文件，我们可以以这个文件进行测试，右键simulink的空白处，点击上面的Auto Layout。
自动布线的结果如下图所示：
操作完成！！！
需要注意的是：
-
在
src/config.txt下，可以通过参数layout_type选择layout策略； -
Auto Layout是不可逆的，不能通过Ctrl+z来回撤，因此在执行该操作前，记得先保存； -
可修改的参数都在
src/config.txt中，如果对默认的参数不满意，可以自行修改； -
可以针对进行局部
Auto Layout，先选中要进行Layout的模块和线，然后右键选择Auto Layout即可； -
可以通过Matlab中的命令行来执行
Auto Layout
文件下载链接：https://pan.baidu.com/s/1ql6BFu0STSqlEtruvpuAvQ
提取码：mh12
