1. 时序图

* 基础概念

是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。

时序图中包括如下元素：角色，对象，生命线，控制焦点和消息

1. 角色（Actor）
   系统角色，可以是人或者其他系统，子系统。

2. 对象(Object)
   对象代表时序图中的对象在交互中所扮演的角色，
   对象一般包含以下三种命名方式：
   第一种方式包含对象名和类名。
   第二种方式只显示类名不显示对象名，即为一个匿名对象。
   第三种方式只显示对象名不显示类名。

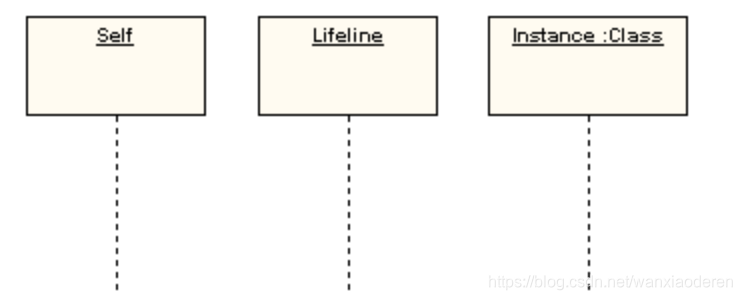

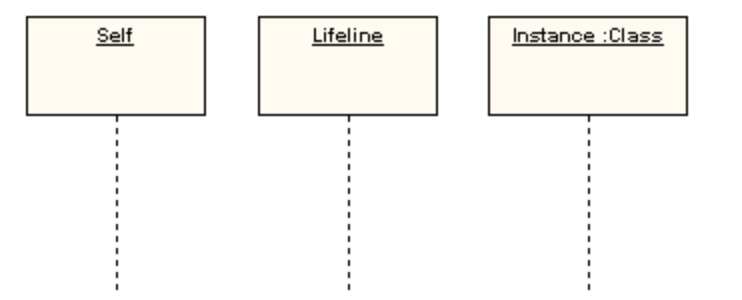

3. 生命线(Lifeline)
   生命线代表时序图中的对象在一段时期内的存在。时序图中每个对象和底部中心都有一条垂直的虚线，这就是对象的生命线，对象间 的消息存在于两条虚线间。

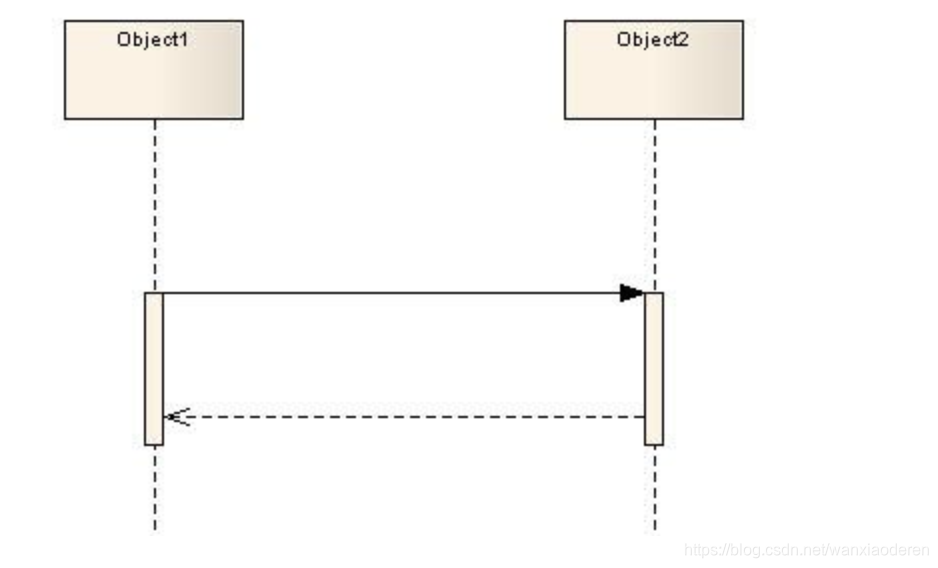

4. 控制焦点(Activation)
   控制焦点是顺序图中表示时间段的符号，在这个时间段内对象将执行相应的操作。用小矩形表示。


5. 消息(Message)
   同步消息 实线+加粗箭头
异步消息 实线+箭头
返回消息 虚线+箭头

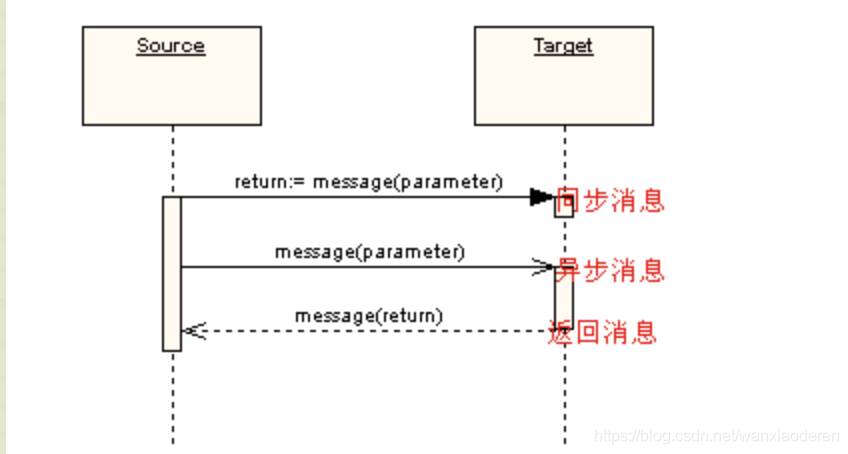

   消息一般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）.如下图所示


同步消息=调用消息（Synchronous Message）（消息的发送者发送完了 只能等待接受者）

消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。用来表示同步的意义。

异步消息（Asynchronous Message）（消息的发送者发送完了 可以继续活动）

消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。异步消息的接收者和发送者是并发工作的。

返回消息（Return Message）

返回消息表示从过程调用返回

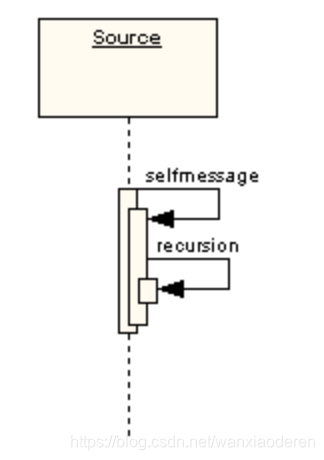

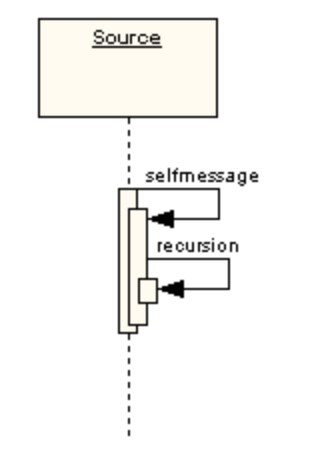

6. 自关联消息
   表示方法的自身调用以及一个对象内的一个方法调用另外一个方法


* 元素速查表

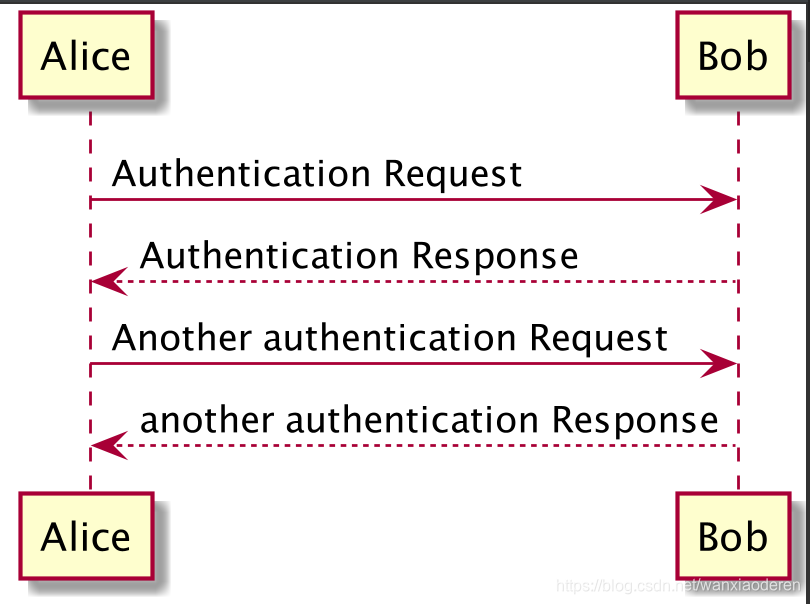

1.1 简单示例

你可以用 -> 来绘制参与者之间传递的消息，而不必显式地声明参与者。
你也可以使用 --> 绘制一个虚线箭头。
另外，你还能用 <- 和 <--，这不影响绘图，但可以提高可读性。注意：仅适用于时序图，对于其它示意
图，规则是不同的。

@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

1.2 声明参与者

关键字 participant 用于改变参与者的先后顺序。
你也可以使用其它关键字来声明参与者：

• actor 角色
• boundary 系统边界
• control 系统控制
• entity 实体
• database 数据库

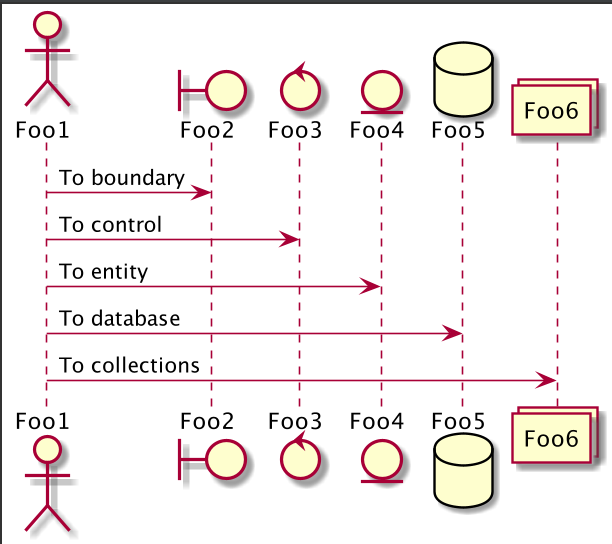

@startuml
actor Foo1
boundary Foo2
control Foo3
entity Foo4
database Foo5
collections Foo6
Foo1 -> Foo2 : To boundary
Foo1 -> Foo3 : To control
Foo1 -> Foo4 : To entity
Foo1 -> Foo5 : To database
Foo1 -> Foo6 : To collections
@enduml

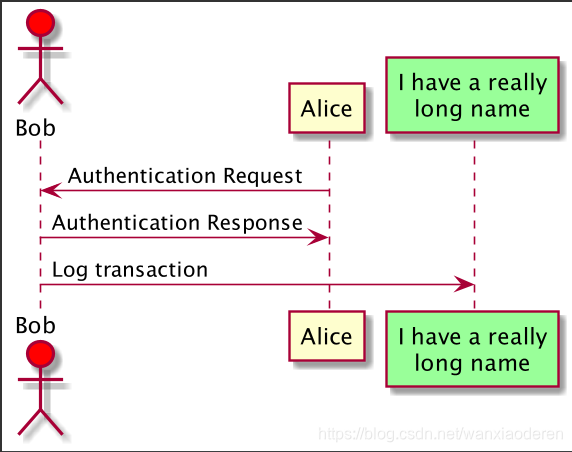

关键字 as 用于重命名参与者
你可以使用 RGB 值或者颜色名修改actor或参与者的背景颜色。

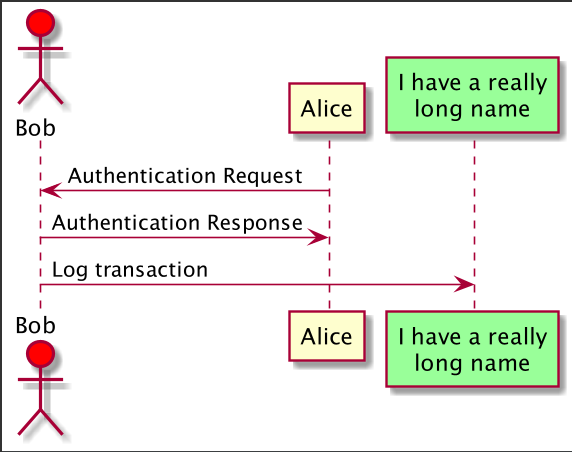

@startuml
actor Bob #red
' The only difference between actor
'and participant is the drawing
participant Alice
participant "I have a really\nlong name" as L #99FF99
/' You can also declare:
participant L as "I have a really\nlong name" #99FF99
'/
Alice->Bob: Authentication Request
Bob->Alice: Authentication Response
Bob->L: Log transaction
@enduml

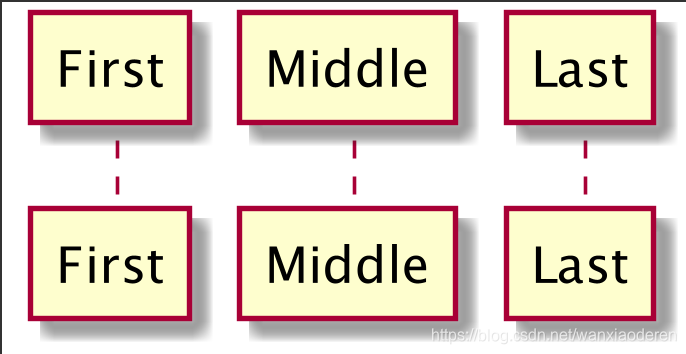

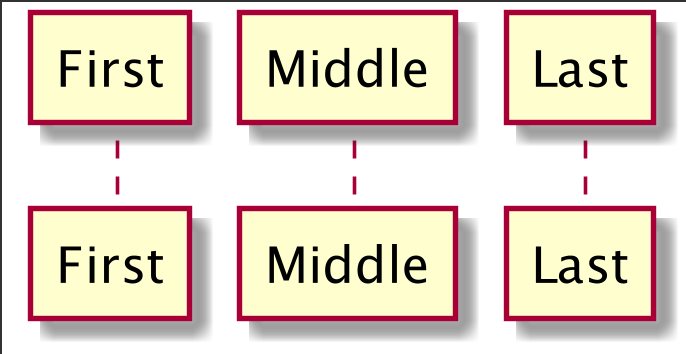

您可以使用关键字 order 自定义顺序来打印参与者。

@startuml
participant Last order 30
participant Middle order 20
participant First order 10
@enduml

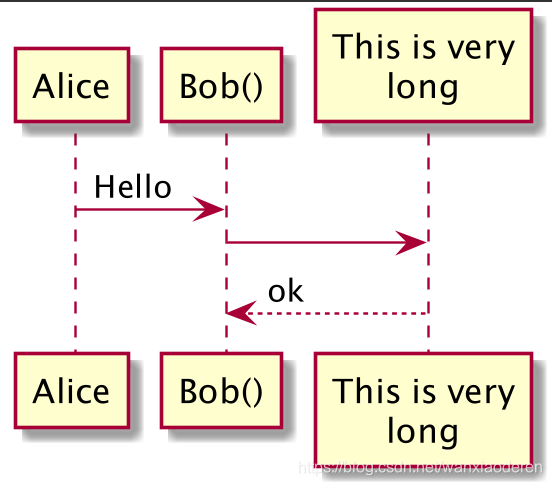

1.3 在参与者中使用非字母符号

你可以使用引号定义参与者，还可以用关键字as 给参与者定义别名。

Alice -> "Bob()" : Hello
"Bob()" -> "This is very\nlong" as Long
' You can also declare:
' "Bob()" -> Long as "This is very\nlong"
Long --> "Bob()" : ok

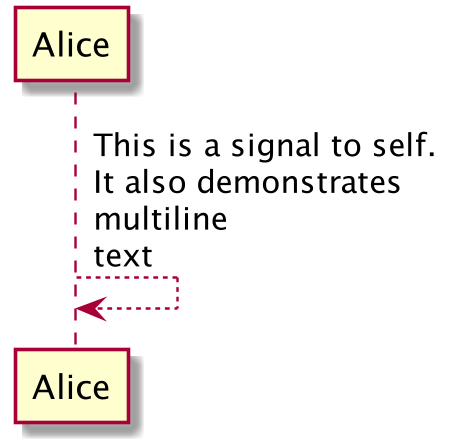

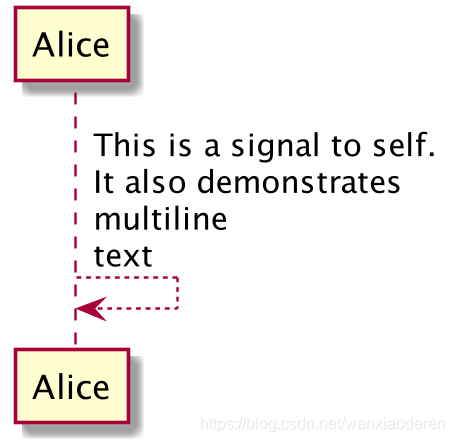

1.4 给自己发消息

参与者可以给自己发信息，
消息文字可以用 \n来换行。

@startuml
Alice --> Alice: This is a signal to self.\nIt also demonstrates\nmultiline \ntext
@enduml

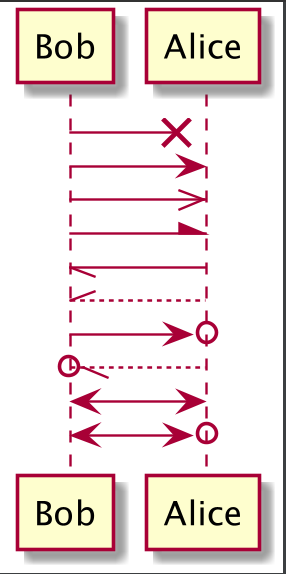

1.5 修改箭头样式

修改箭头样式的方式有以下几种:

• 表示一条丢失的消息：末尾加 x
• 让箭头只有上半部分或者下半部分：将 < 和 > 替换成 \ 或者 /
• 细箭头：将箭头标记写两次 (如 >> 或 //)
• 虚线箭头：用 – 替代 -
• 箭头末尾加圈：->o
• 双向箭头：<->

@startuml
Bob ->x Alice
Bob -> Alice
Bob ->> Alice
Bob -\ Alice
Bob \\- Alice
Bob //-- Alice
Bob ->o Alice
Bob o\\-- Alice
Bob <-> Alice
Bob <->o Alice
@enduml

1.6 修改箭头颜色

你可以用以下记号修改箭头的颜色：

@startuml
Bob -[#red]> Alice : hello
Alice -[#0000FF]->Bob : ok
@enduml

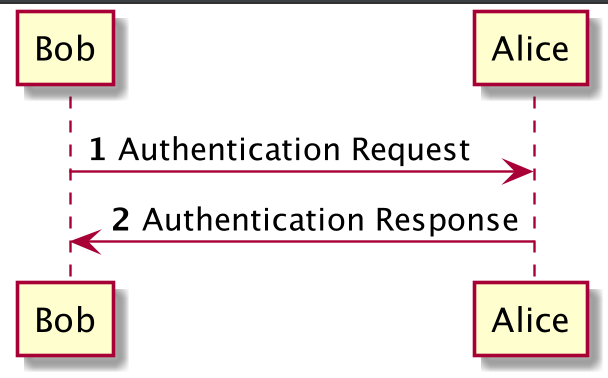

1.7 对消息序列编号

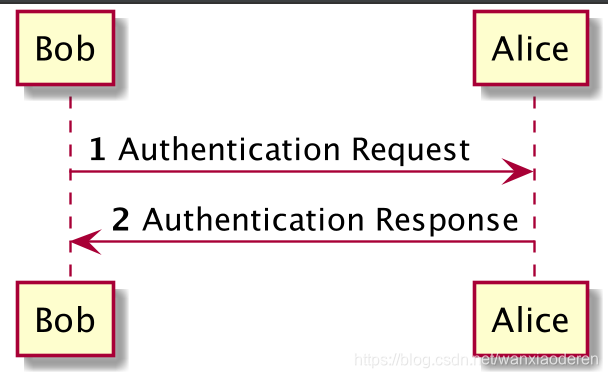

关键字 autonumber 用于自动对消息编号。

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
@enduml

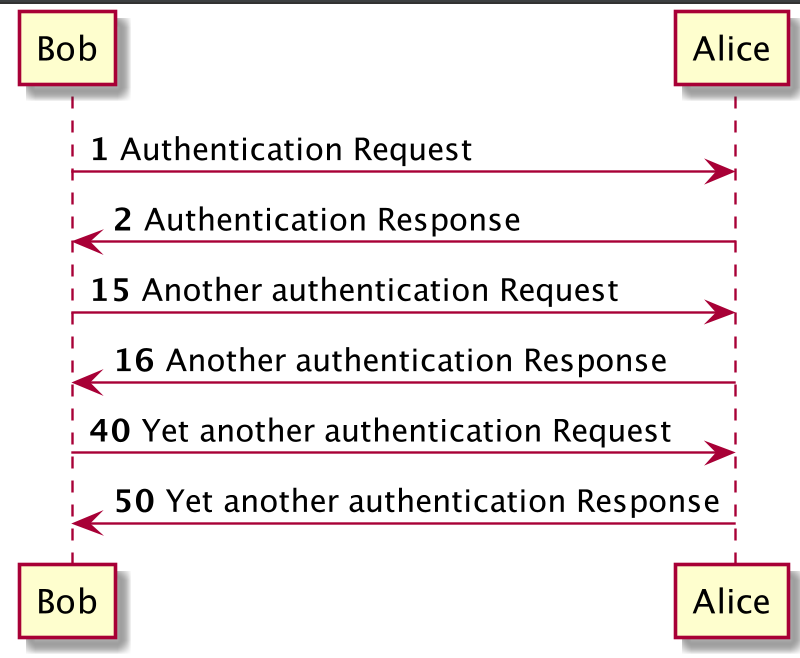

语句 autonumber start用于指定编号的初始值，而autonumber start increment 可以同时指定编号的初始值和每次增加的值。

@startuml
autonumber
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
autonumber 15
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response
autonumber 40 10
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

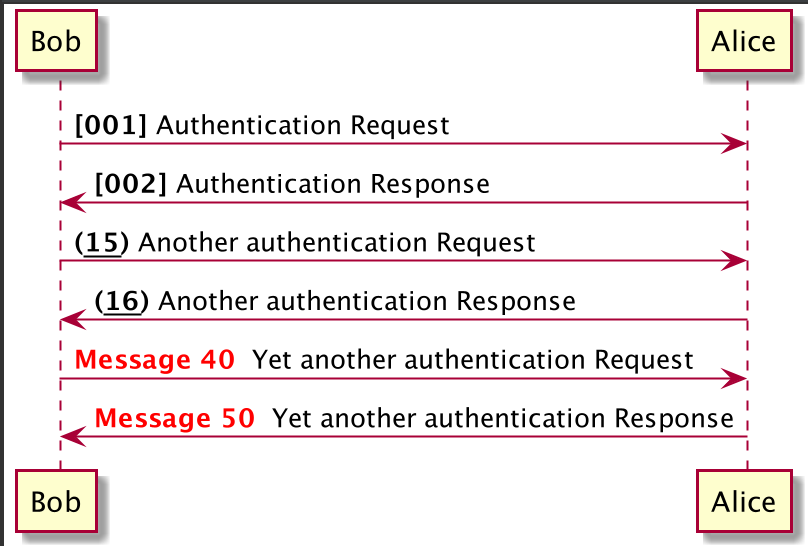

@startuml
autonumber "[000]"
Bob -> Alice : Authentication Request
Bob <- Alice : Authentication Response
autonumber 15 "(##)"
Bob -> Alice : Another authentication Request
Bob <- Alice : Another authentication Response
autonumber 40 10 "Message 0 "
Bob -> Alice : Yet another authentication Request
Bob <- Alice : Yet another authentication Response
@enduml

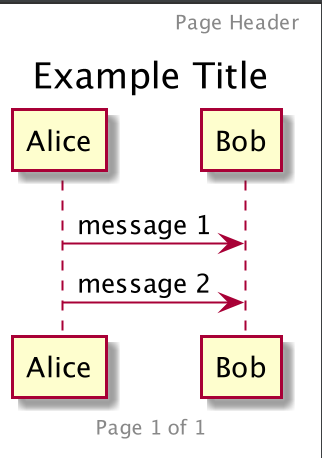

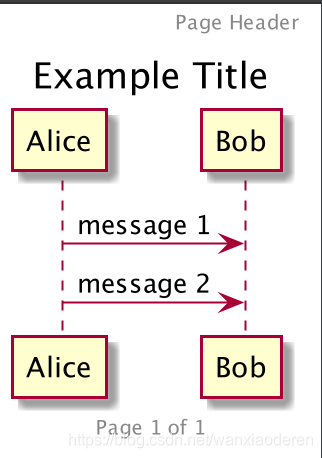

@startuml
header Page Header
footer Page %page% of %lastpage%
title Example Title
Alice -> Bob : message 1
Alice -> Bob : message 2
@enduml

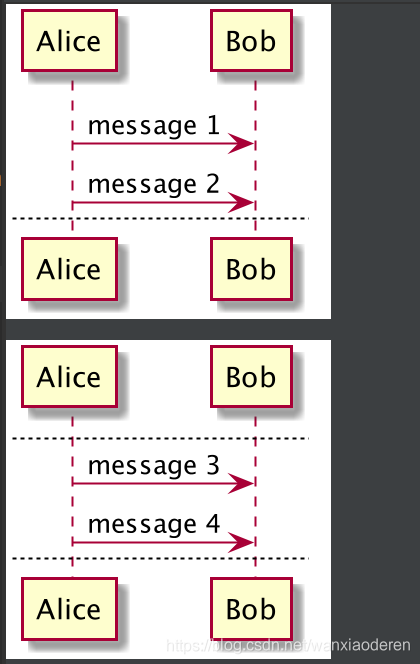

@startuml
Alice -> Bob : message 1
Alice -> Bob : message 2
newpage
Alice -> Bob : message 3
Alice -> Bob : message 4
newpage A title for the\nlast page
Alice -> Bob : message 5
Alice -> Bob : message 6
@enduml

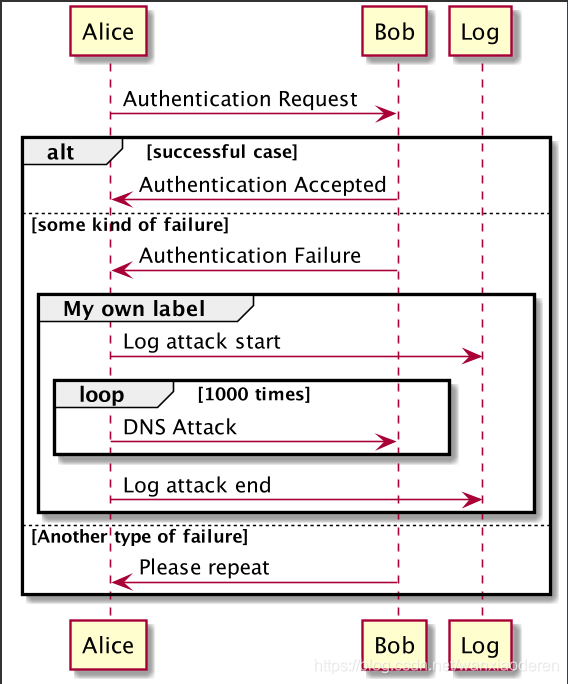

@startuml
Alice -> Bob: Authentication Request
alt successful case
Bob -> Alice: Authentication Accepted
else some kind of failure
Bob -> Alice: Authentication Failure
group My own label
Alice -> Log : Log attack start
loop 1000 times
Alice -> Bob: DNS Attack
end
Alice -> Log : Log attack end
end
else Another type of failure
Bob -> Alice: Please repeat
end
@enduml

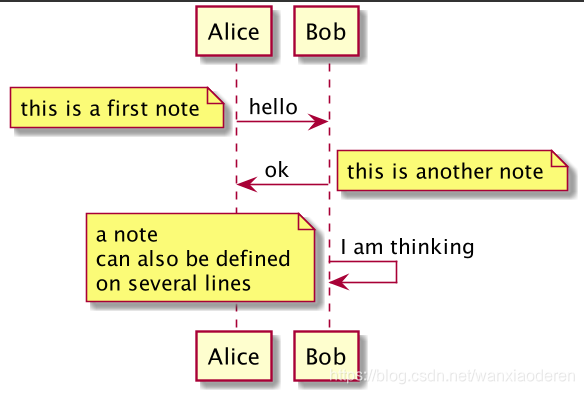

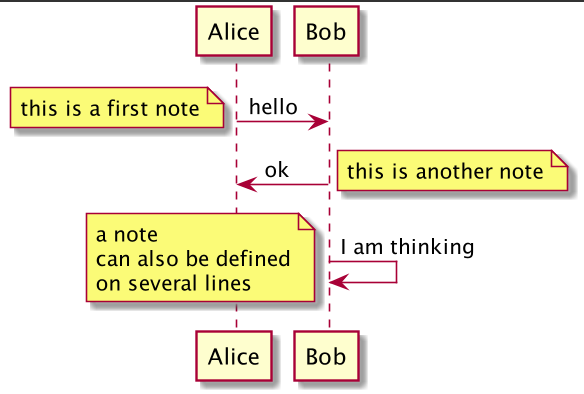

@startuml
Alice->Bob : hello
note left: this is a first note
Bob->Alice : ok
note right: this is another note
Bob->Bob : I am thinking
note left
a note
can also be defined
on several lines
end note
@enduml

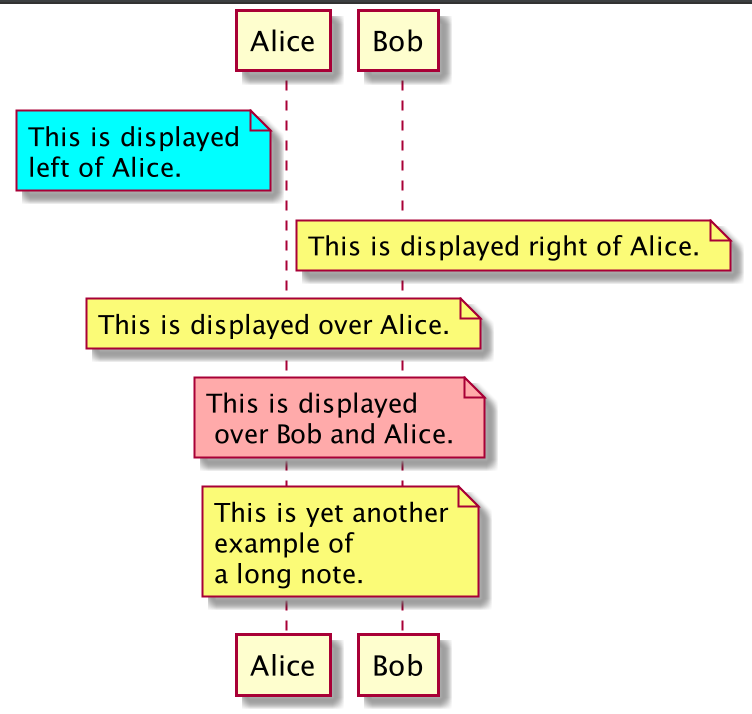

@startuml
participant Alice
participant Bob
note left of Alice #aqua
This is displayed
left of Alice.
end note
note right of Alice: This is displayed right of Alice.
note over Alice: This is displayed over Alice.
note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.
note over Bob, Alice
This is yet another
example of
a long note.
end note
@enduml

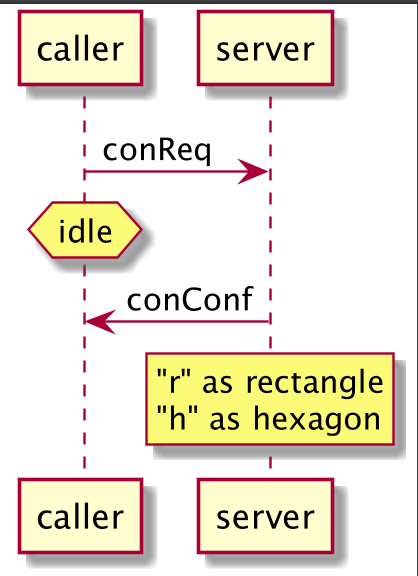

@startuml
caller -> server : conReq
hnote over caller : idle
caller <- server : conConf
rnote over server
"r" as rectangle
"h" as hexagon
endrnote
@enduml

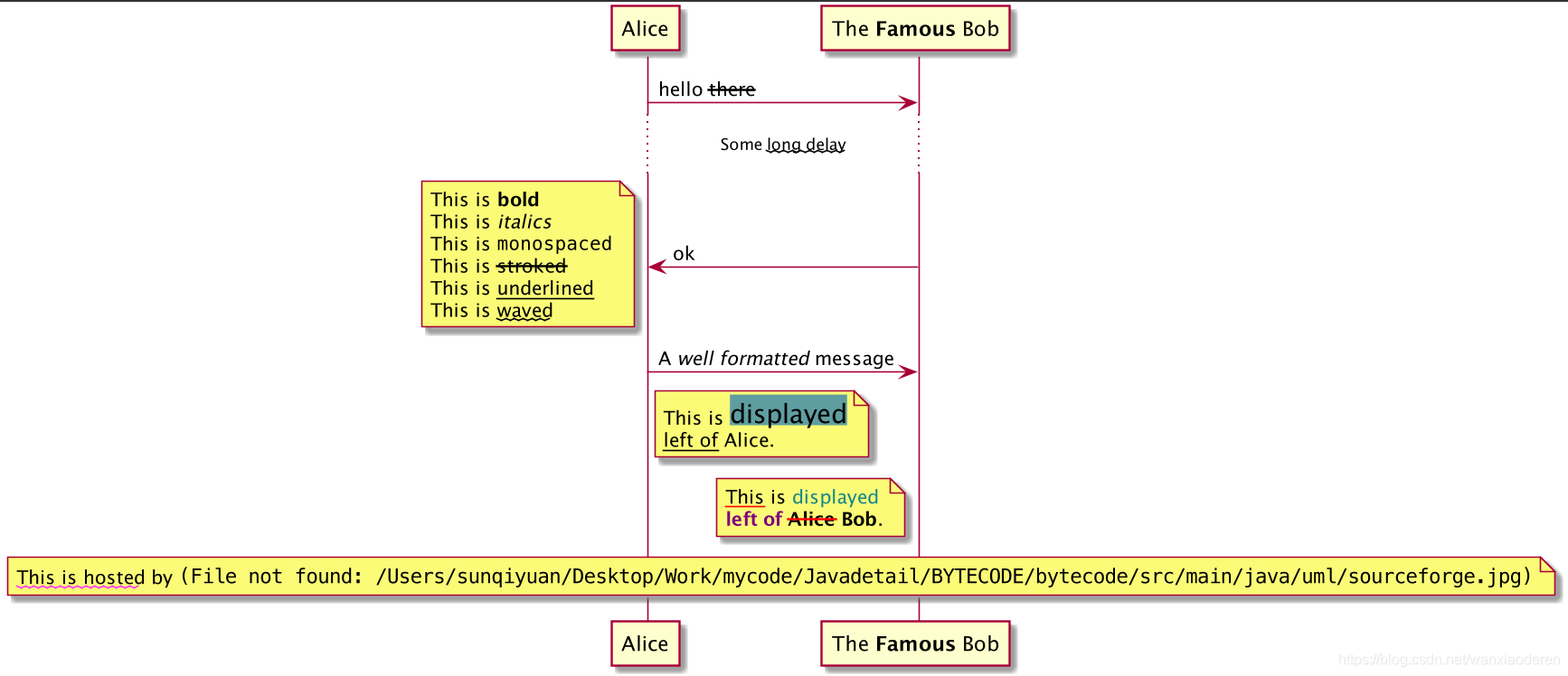

@startuml
participant Alice
participant "The **Famous** Bob" as Bob
Alice -> Bob : hello --there--
... Some ~~long delay~~ ...
Bob -> Alice : ok
note left
This is **bold**
This is //italics//
This is ""monospaced""
This is --stroked--
This is __underlined__
This is ~~waved~~
end note
Alice -> Bob : A //well formatted// message
note right of Alice
This is displayed
__left of__ Alice.
end note
note left of Bob
This</u> is displayedor>
**<color purple>left of Alice Bob**.
end note
note over Alice, Bob
<w:#FF33FF>This is hosted by
end note
@enduml

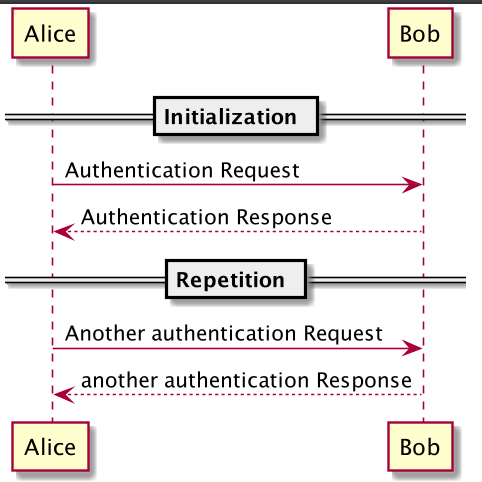

@startuml
== Initialization ==
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
== Repetition ==
Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml

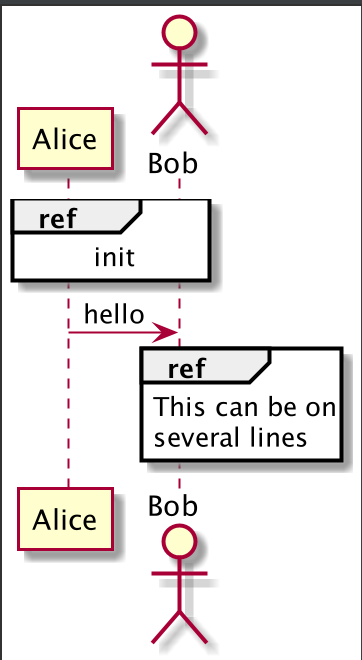

@startuml
participant Alice
actor Bob
ref over Alice, Bob : init
Alice -> Bob : hello
ref over Bob
This can be on
several lines
end ref
@enduml

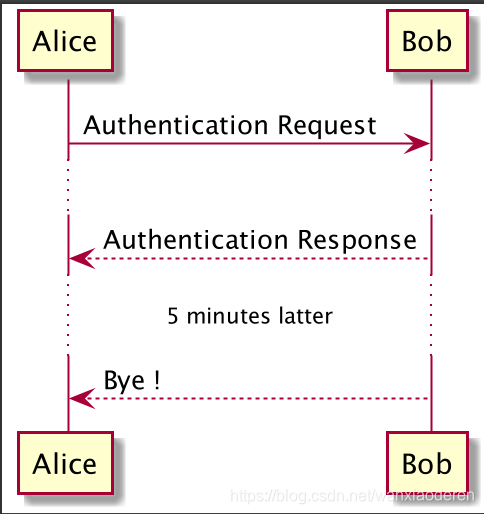

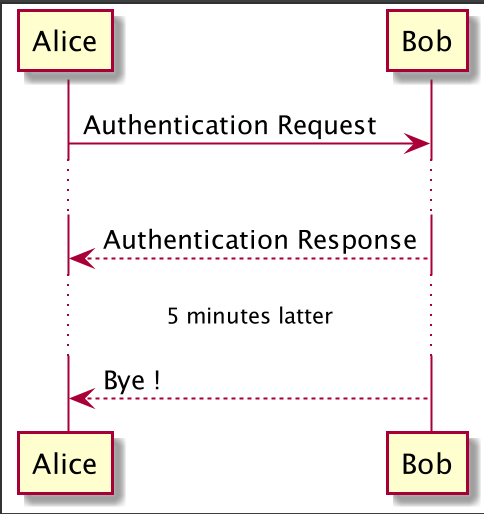

@startuml
Alice -> Bob: Authentication Request
...
Bob --> Alice: Authentication Response
...5 minutes latter...
Bob --> Alice: Bye !
@enduml

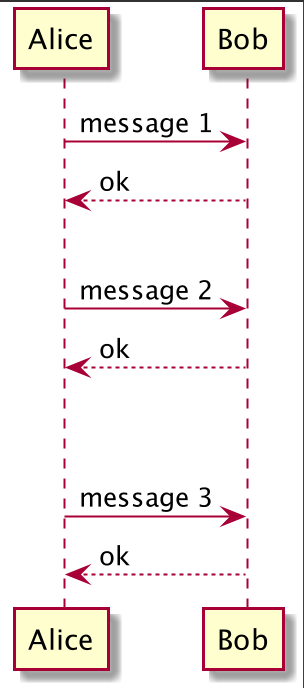

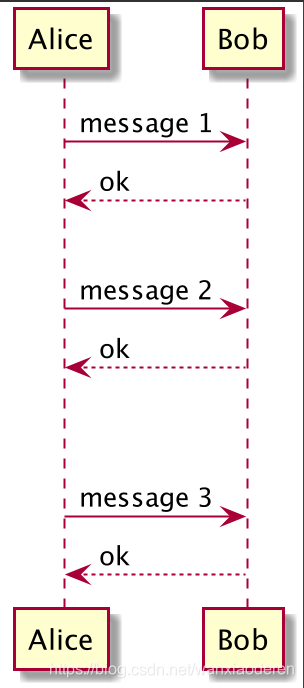

@startuml
Alice -> Bob: message 1
Bob --> Alice: ok
|||
Alice -> Bob: message 2
Bob --> Alice: ok
||45||
Alice -> Bob: message 3
Bob --> Alice: ok
@enduml

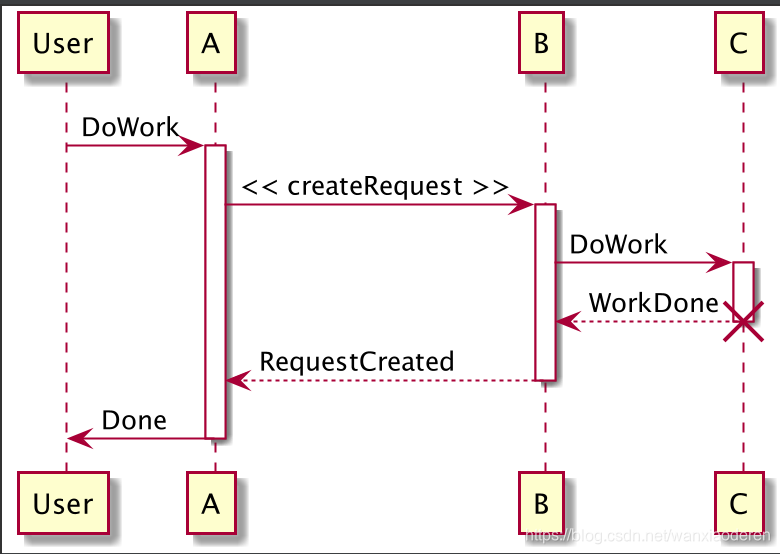

@startuml
participant User
User -> A: DoWork
activate A
A -> B: << createRequest >>
activate B
B -> C: DoWork
activate C
C --> B: WorkDone
destroy C
B --> A: RequestCreated
deactivate B
A -> User: Done
deactivate A
@enduml

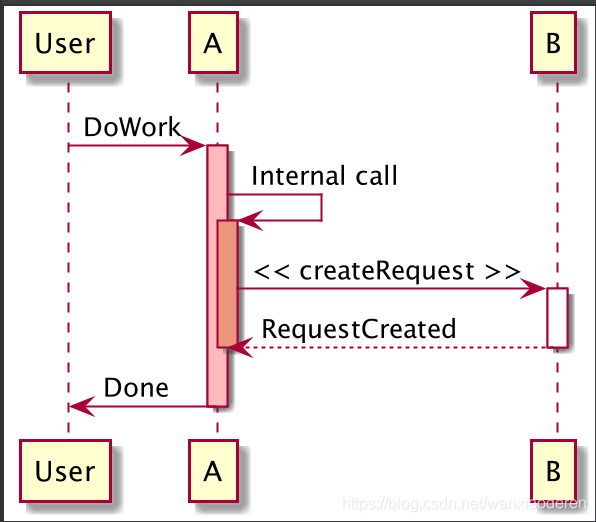

@startuml
participant User
User -> A: DoWork
activate A #FFBBBB
A -> A: Internal call
activate A #DarkSalmon
A -> B: << createRequest >>
activate B
B --> A: RequestCreated
deactivate B
deactivate A
A -> User: Done
deactivate A
@enduml

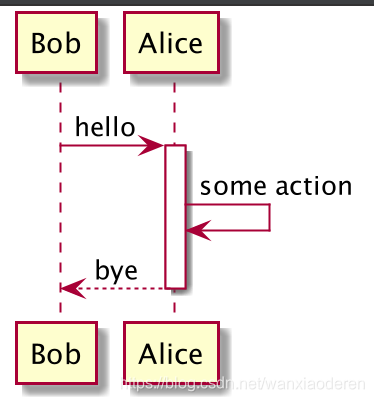

@startuml
Bob -> Alice : hello
activate Alice
Alice -> Alice : some action
return bye
@enduml

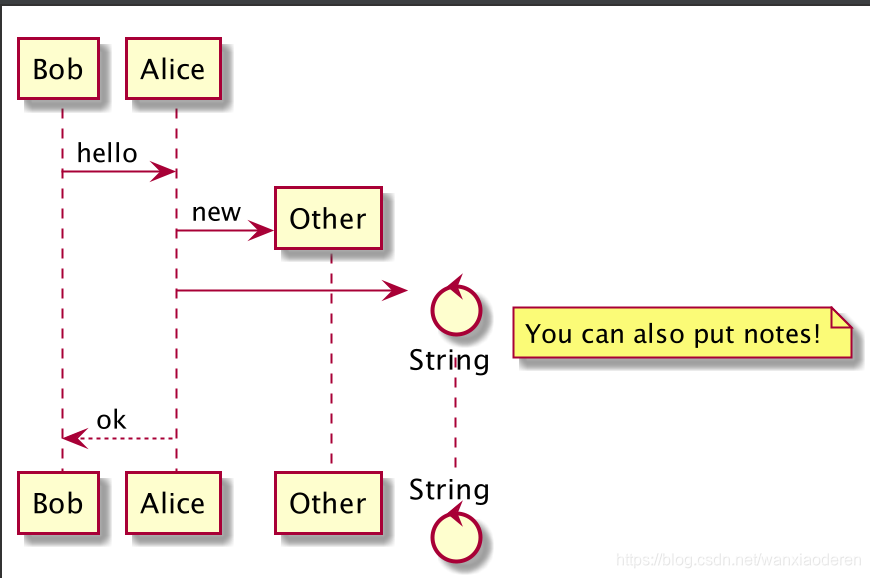

@startuml
Bob -> Alice : hello
create Other
Alice -> Other : new
create control String
Alice -> String
note right : You can also put notes!
Alice --> Bob : ok
@enduml

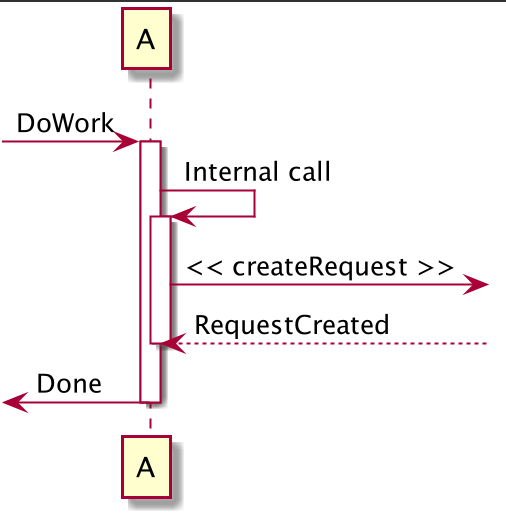

@startuml
[-> A: DoWork
activate A
A -> A: Internal call
activate A
A ->] : << createRequest >>
A<--] : RequestCreated
deactivate A
[<- A: Done
deactivate A
@enduml

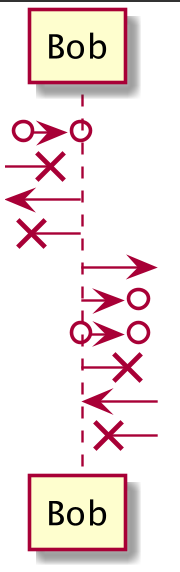

@startuml
[-> Bob
[o-> Bob
[o->o Bob
[x-> Bob
[<- Bob
[x<- Bob
Bob ->]
Bob ->o]
Bob o->o]
Bob ->x]
Bob <-]
Bob x<-]
@enduml

@startuml<
