【PCB】基于合泰HT32F52352芯片电路板绘制实验（WiFi及光传感模块）-画板笔记

实验目的

由于网上关于合泰电路板的相关资料较少，于是便想要自己绘制一块 基于合泰HT32F52352(64引脚封装) 的电路板。

顺便水水论坛，丰富一下论坛关于合泰电路板绘制的内容。

实验原理

搭载电路

1、MCU芯片电路
2、WiFi及光传感器电路
3、3.7V锂电池充放电电路

芯片封装

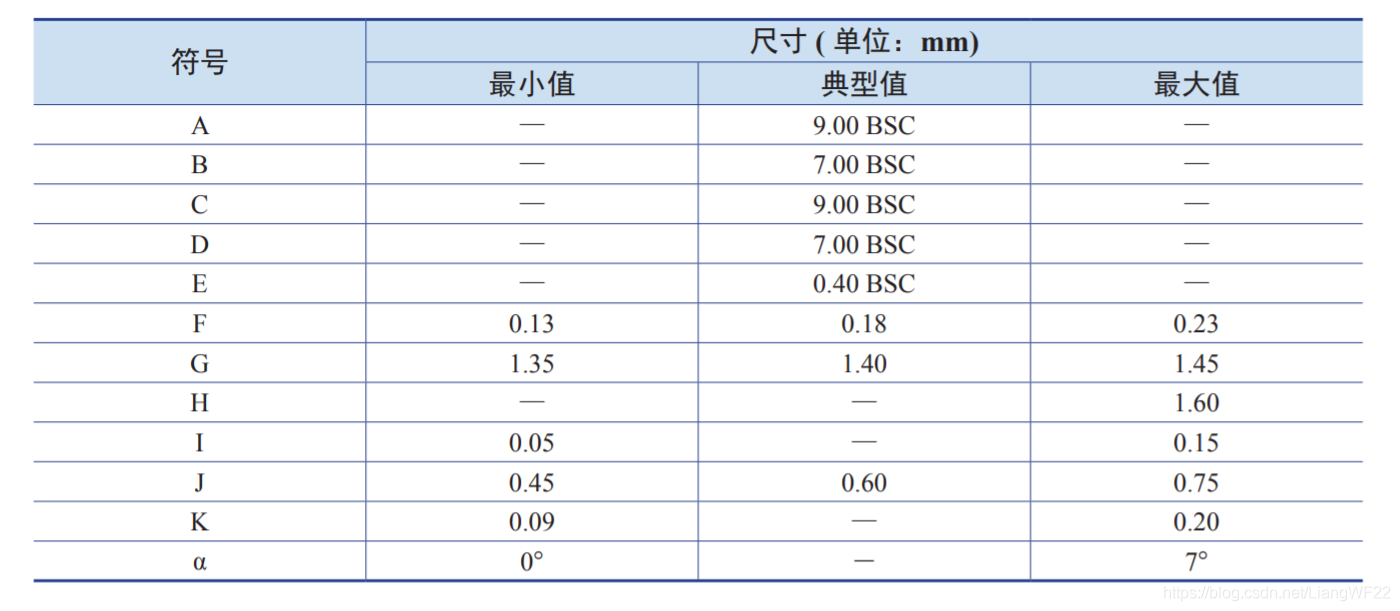

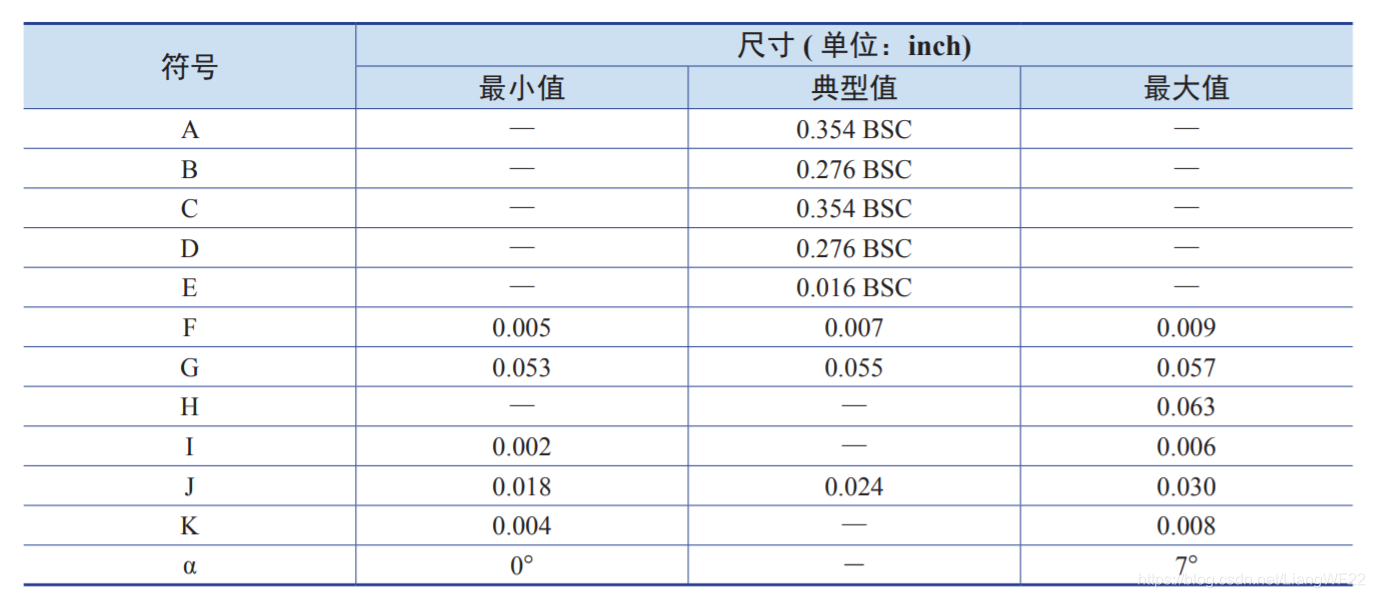

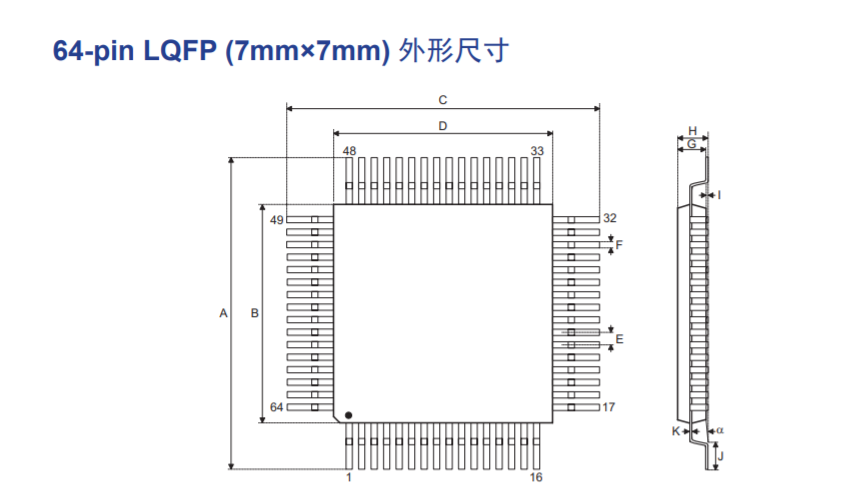

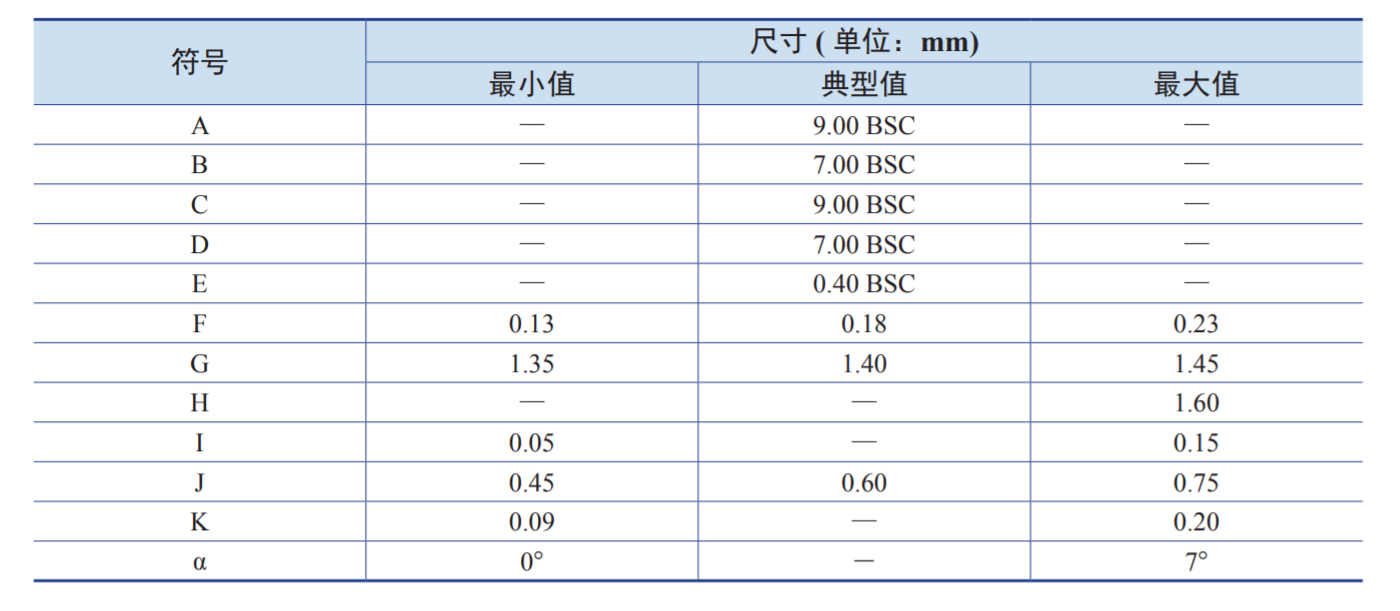

64引脚的HT32F52352芯片用的是LQFP-64-PIN封装，具体的尺寸信息如下面的图片所示，因此在用AD绘制封装的时候可以用封装向导输入这些大小信息就会自动生成合适的封装了。

如果你是使用立创EDA工具绘制电路板的话，可以直接使用官网画好的封装，简单方便。
立创EDA网址：

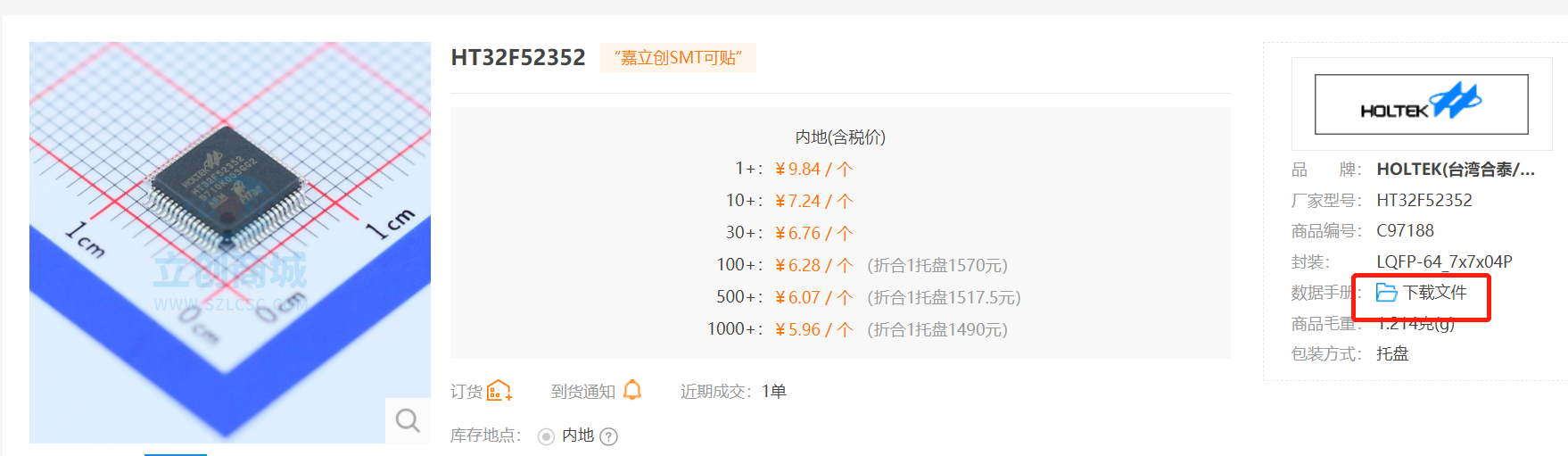

https://item.szlcsc.com/98393.html

点击下载文件就可。

3.7V锂电池充放电电路

这个可以参考下面的博文：https://blog.csdn.net/LiangWF22/article/details/112557858?spm=1001.2014.3001.5502

电路原理图及电路板绘制

在这里插一句

关于程序的下载电路，我用的是SWD-10方式，也就是说最少可以仅用4跟线就可以下载了的

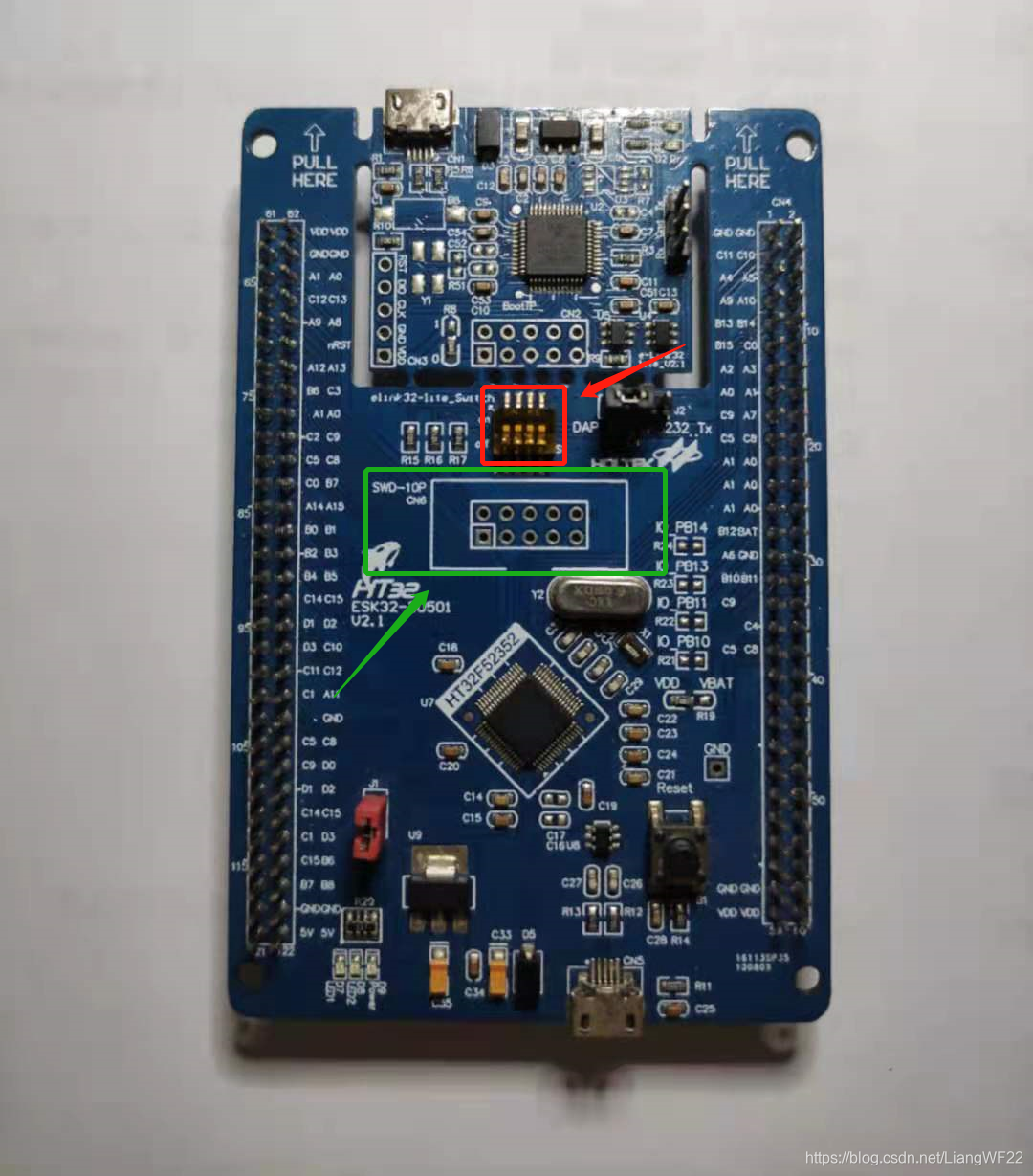

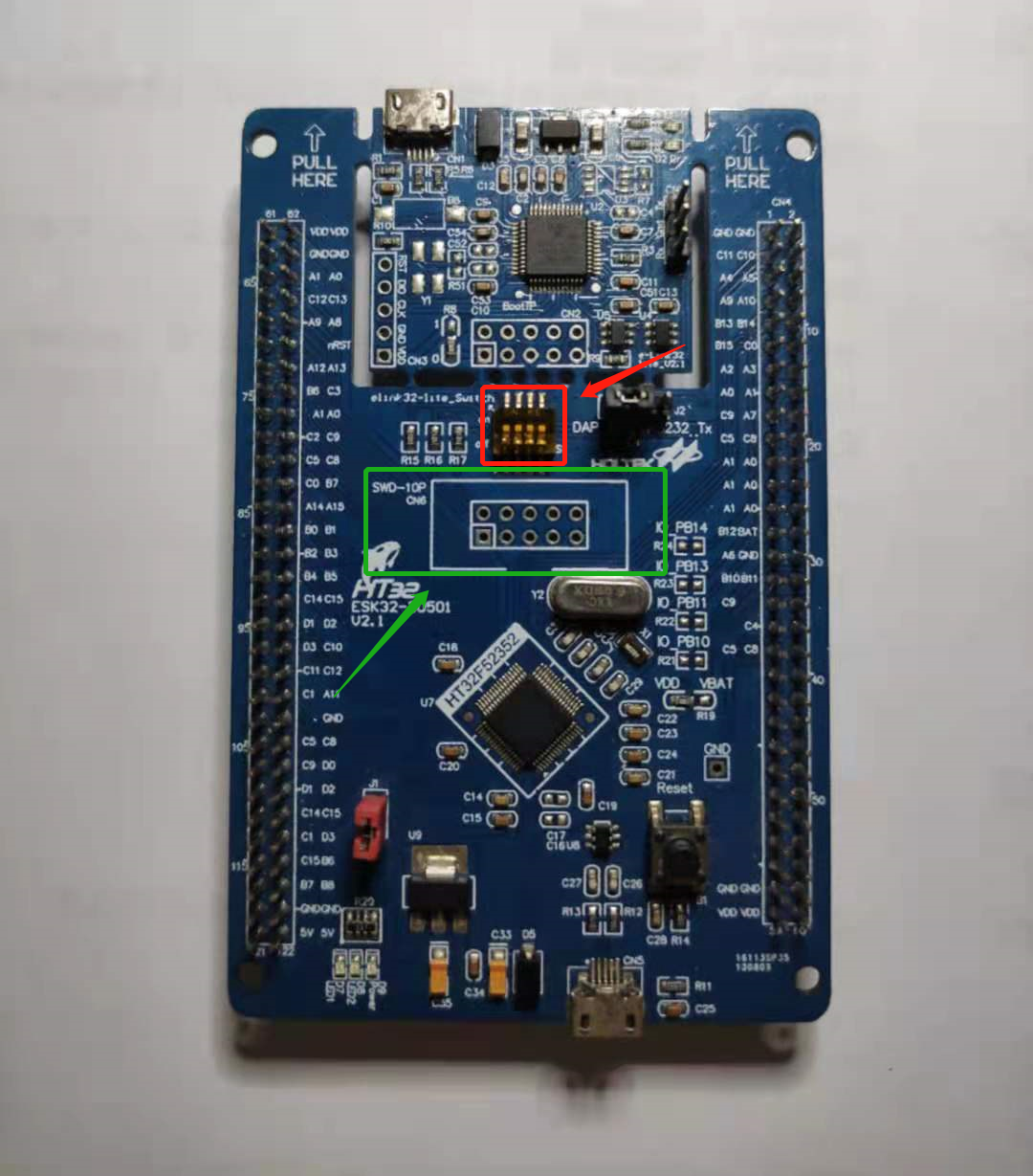

合泰官方的HT32F52353开发板本身也支持这种方式下载程序，这 需要SWD-10的那座子焊上，并把4个dip拨码开关拨到off的位置。

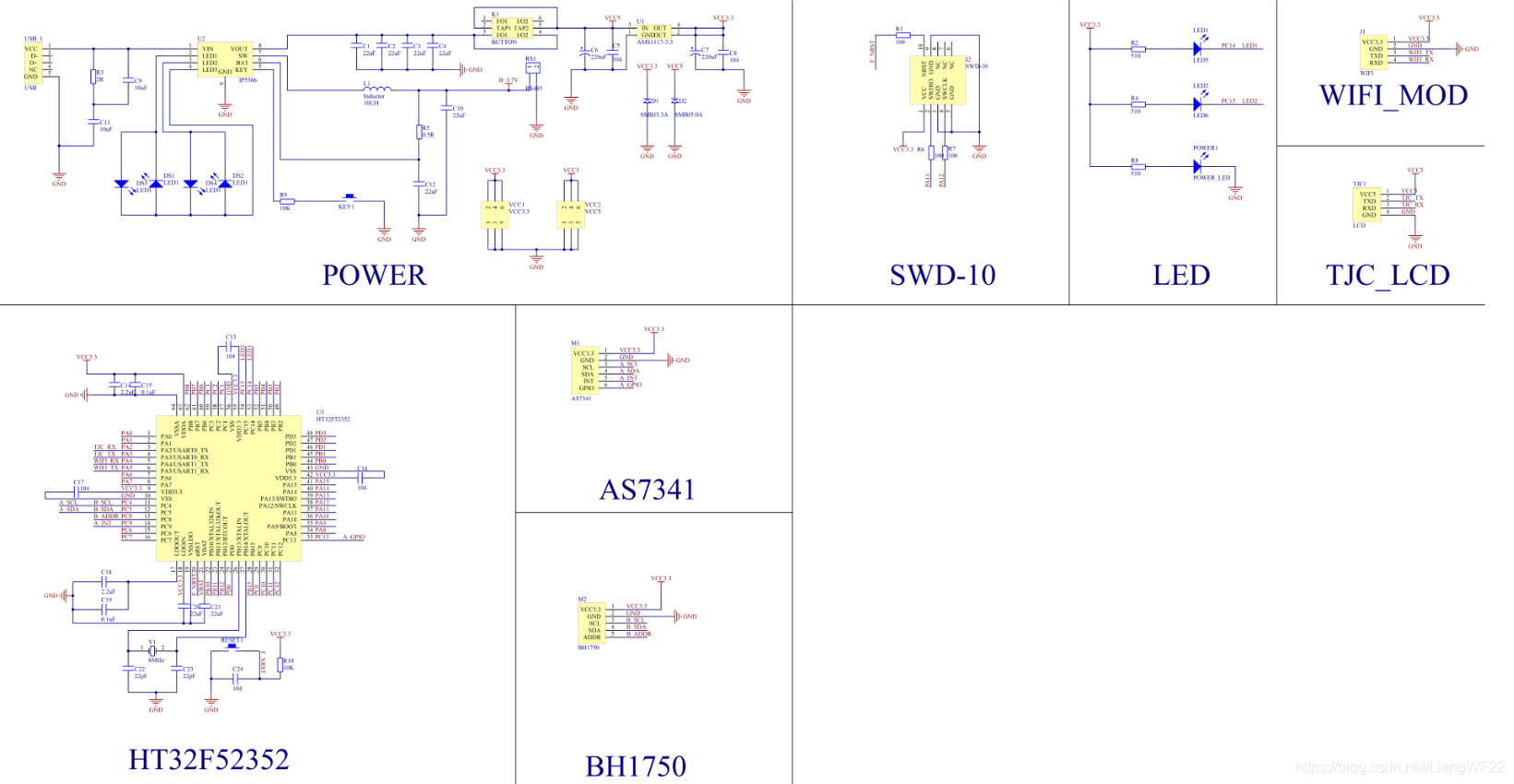

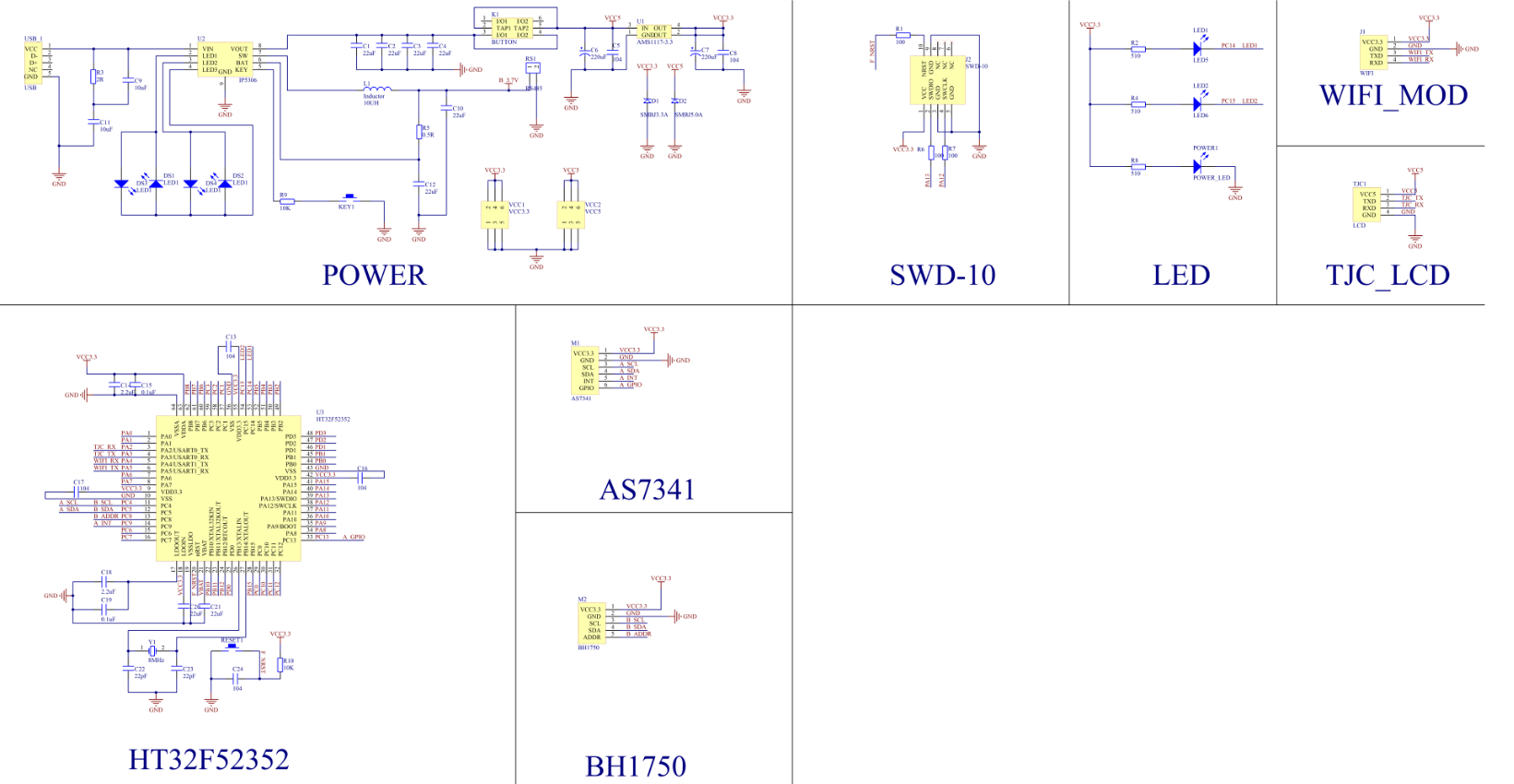

电路图原理图

效果展示

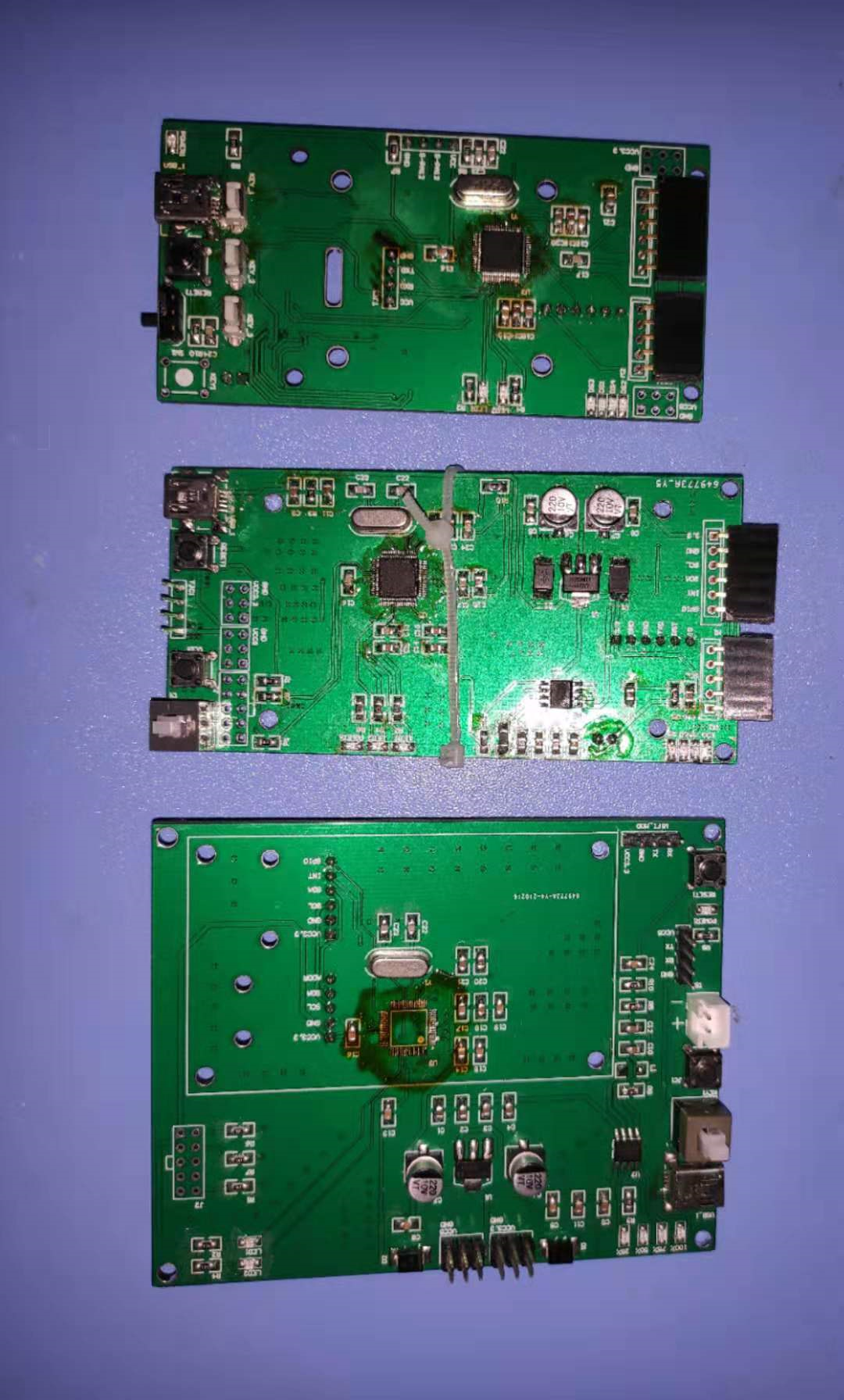

绘制好的电路板打包发给板厂，再把元器件焊上，那么你就成功拥有具有一定功能的合泰电路板了。

（纯手工焊接，最下面的那个因为芯片不够，把芯片给吹了放第一个电路板里了，可以看出博主我焊接技术还是可以的哈）

工程资源

需要以上工程资源的同学请点击下面链接

白嫖党链接（记得点赞）：https://leoeinstein.lanzoui.com/iMThrptmq2j

CSDN链接：https://download.csdn.net/download/LiangWF22/19404311
