二层交换机与路由器对接上网DHCP

用PC3模拟外网
添加vlan
vlan batch 2 3

1. 在LSW1上创建vlan,连接电脑的端口为access端口，连接路由器的端口为TRUNK

 int e 0/0/1port link-type access#设置端口为accessport default vlan 2int e 0/0/2port link-type access#设置端口为accessport default vlan 3int g 0/0/1port link-type trunk#设置端口为trunkport trunk allow-pass vlan all#设置端口放行所有vlan

2.路由器作为三层接口设置
配置终结子接口

sysvlan batch 2 3int g 0/0/1.1dot1q termination vid 2ip add 192.168.1.1 24arp broadcast enableqint g 0/0/1.2dot1q termination vid 3ip add 192.168.2.1 24arp broadcast enable#发布ARP广播

q
3.配置DHCP和DNS

 dhcp enable#开启DHCP功能int g 0/0/1.1dhcp select interfacedhcp server dns-list 114.114.114.114 8.8.8.8#配置NDSdhcp enableint g 0/0/1.2dhcp select interfacedhcp server dns-list 114.114.114.114 8.8.8.8

4.配置公网接口IP和静态路由

 int g 0/0/0ip add 200.0.0.2 24qip route-static 0.0.0.0 0.0.0.0 200.0.0.1

5.配置NAT，使内网访问外网

 acl number 2001rule 5 permit source 192.168.0.0 0.0.255.255qint g 0/0/2nat outbound 2001q

结束
6测试

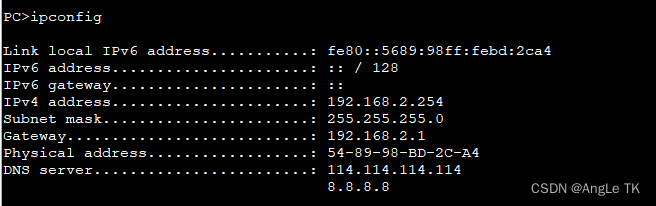

测试DHCP

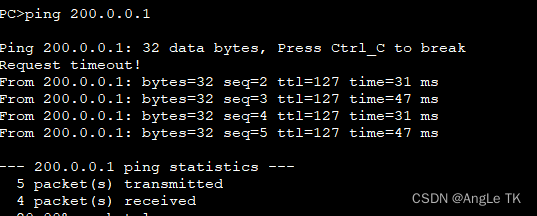

测试外网连接
