GIS制图 | 复刻《这里是中国》（附DEM、全国遥感影像练习数据下载）

《这里是中国》是国内第一部全视野中国地理科普著作，由星球研究所近3年积累而成。让你重新认识中国，重新发现中国之美！内容丰富，插图也非常的精美。
今天我们看看《这里是中国》的封面图，一张制作非常精美的中国地图。对于我们搞测绘地信的来说这个并不陌生，DEM叠加遥感影像。网上有许多关于这种图的制作教程，在张老师举办的制图大赛中，参赛者谭小光也发了自己作品《这里是甘肃》的相关制作教程。所以我也决定用自己擅长的ArcGIS来试试，如有不妥之处敬请斧正。

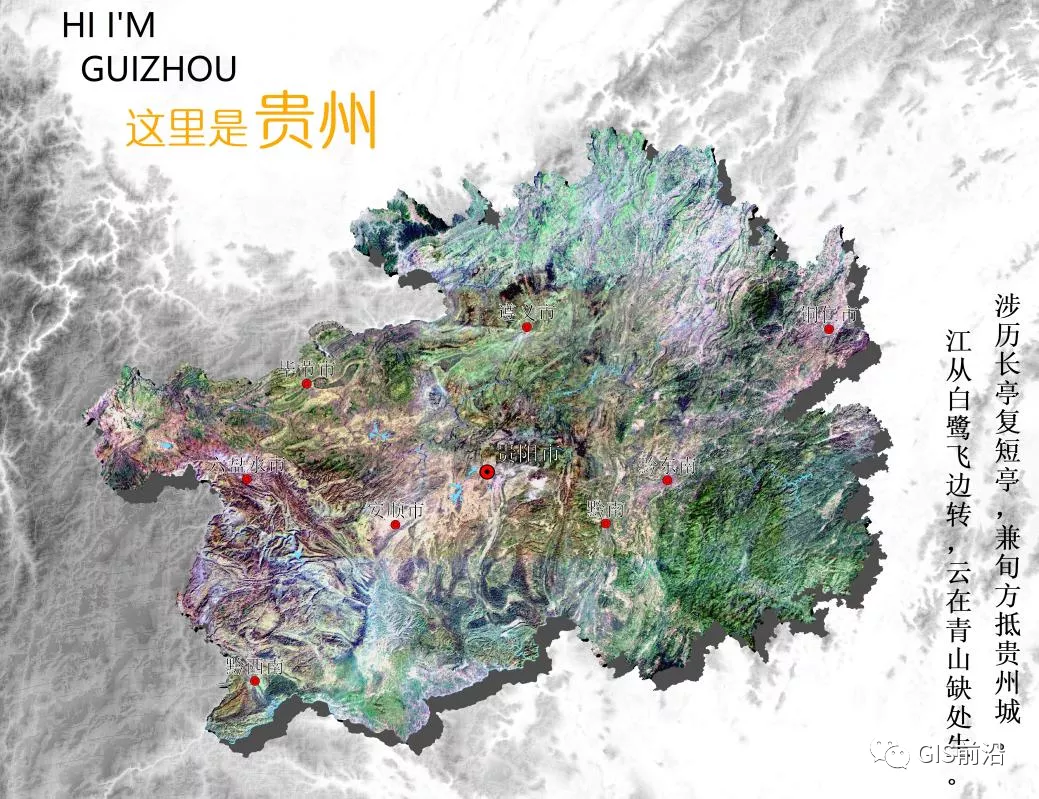

效果如下图（因为只用了ArcGIS如果再借助PS等其他软件的话，效果可能会更好）：

那今天我们就来看看如何只在ArcGIS简单制作《这里是中国》封面图。

一、准备工作

软件：

ArcGIS10.2或以上版本都可以

数据：

贵州省遥感影像34米（文末有遥感影像下载链接）
全国DEM和贵州省DEM

12.5M 30M 90M DEM免费下载！

行政驻地、水库数据（可根据自己情况添加）

免费下载 |2021年最新区县级全国行政区划数据.shp

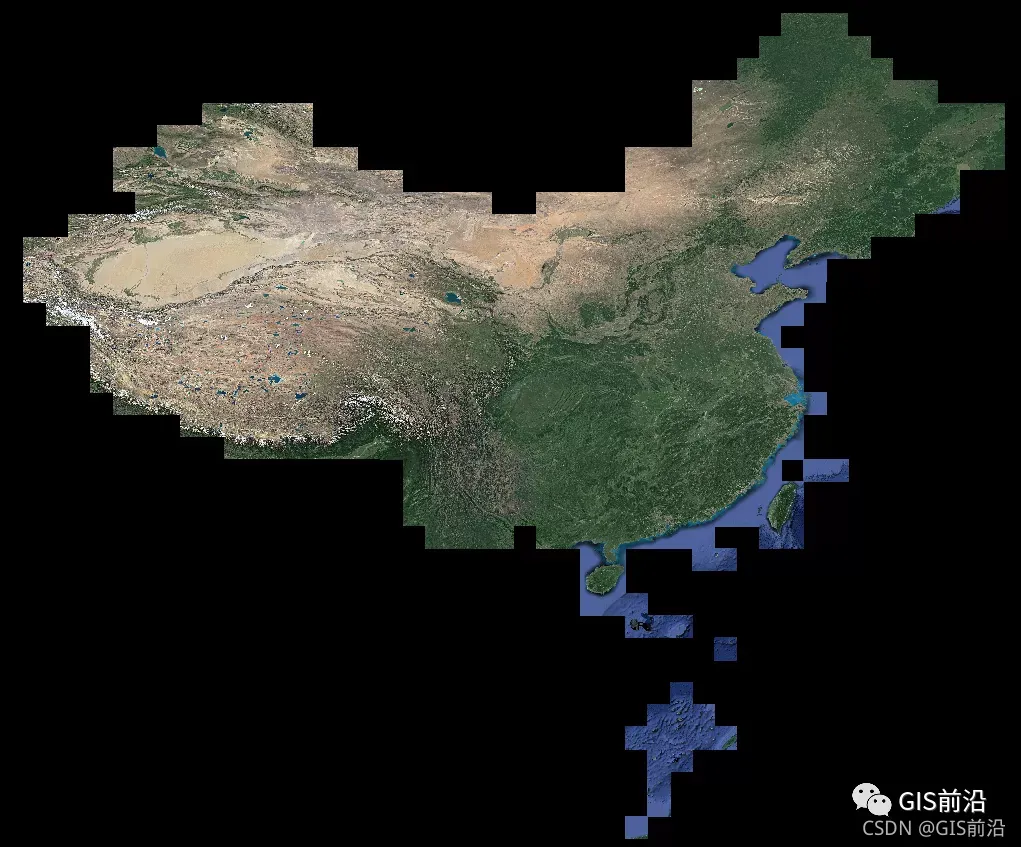

全国530米卫星遥感影像

二、制图步骤

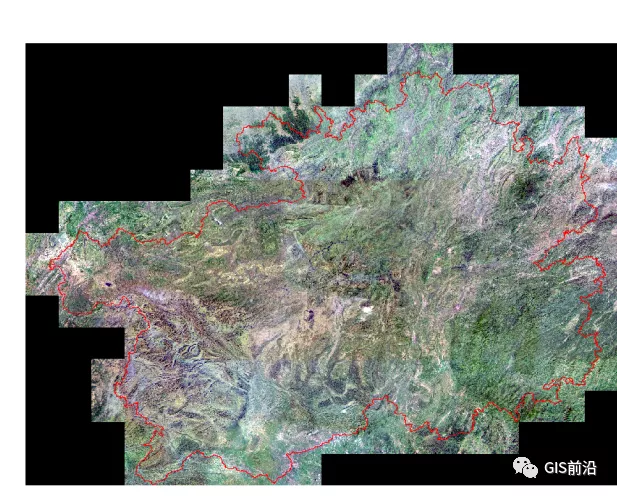

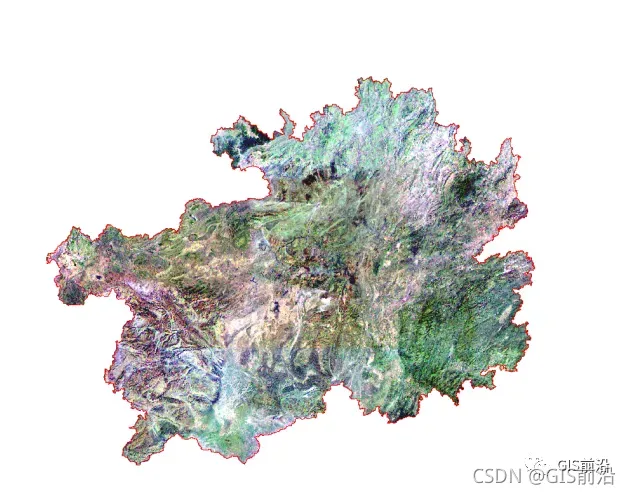

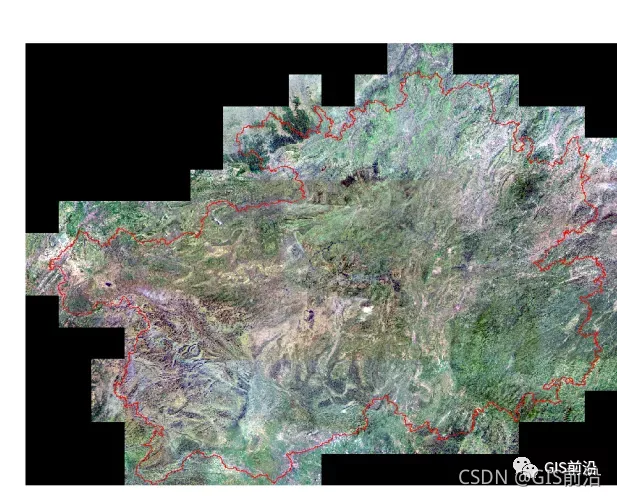

（1）网上下载的遥感影像数据（我下载天地图34米的，具体根据自己情况来处理）裁剪统一数据范围。所有数据裁剪为研究区范围内。

（2）设置贵州省DEM,山体阴影效果Z值设置为200，拉伸值为1.5。

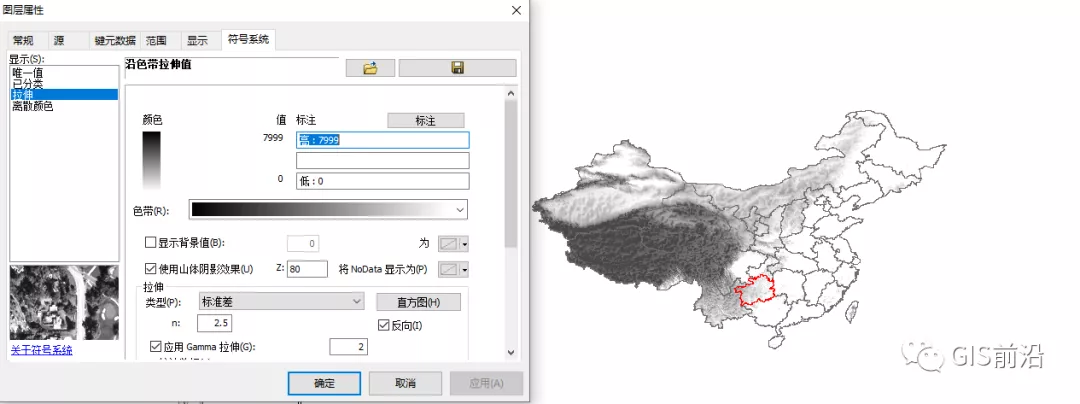

（2）全国DEM数据，山体阴影效果Z值设置为80，拉伸值为2。

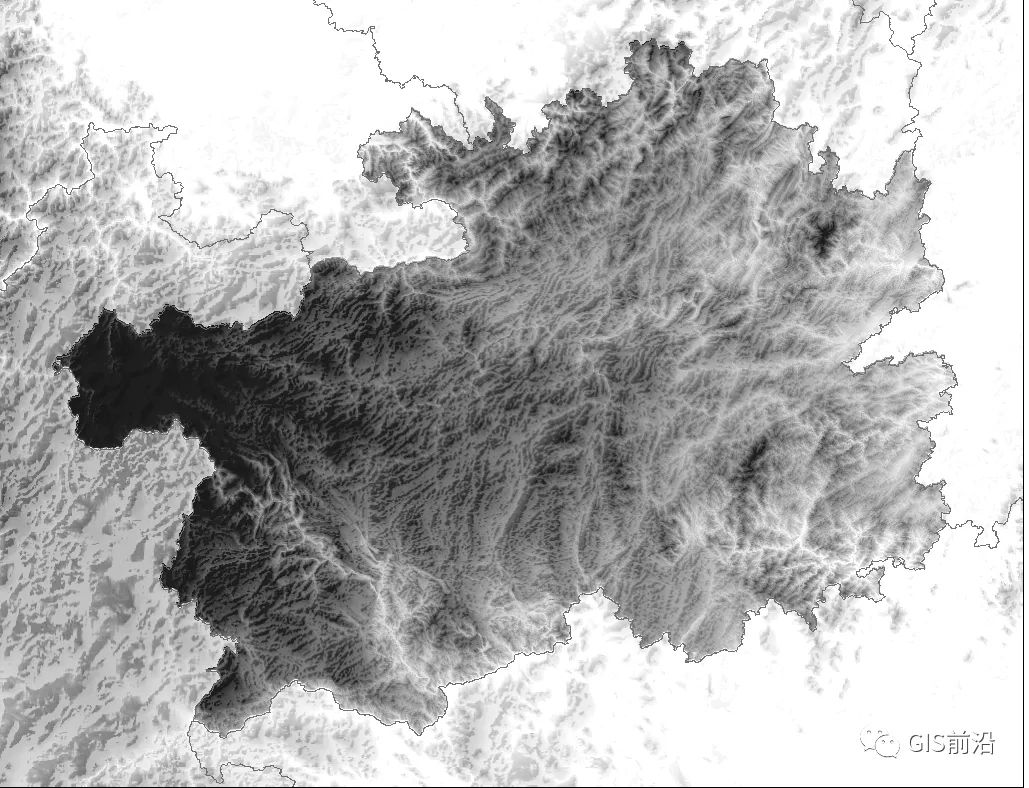

（4）2个DEM数据叠加效果如下

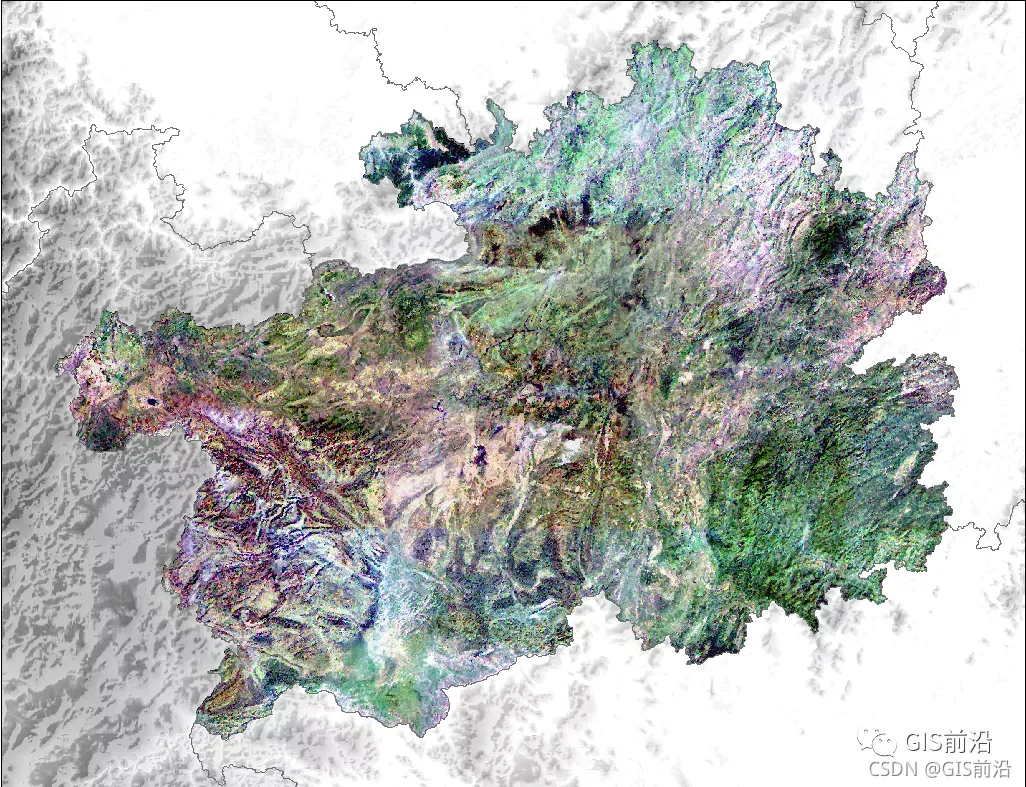

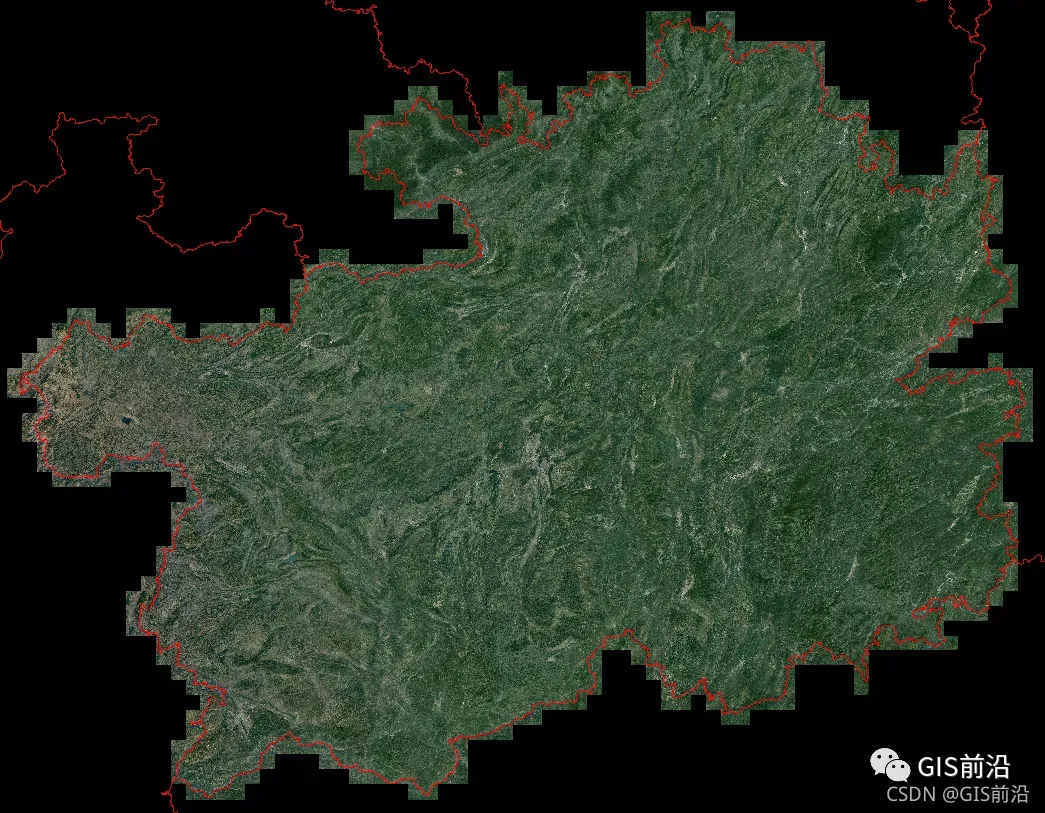

（5）叠加遥感影像效果如下

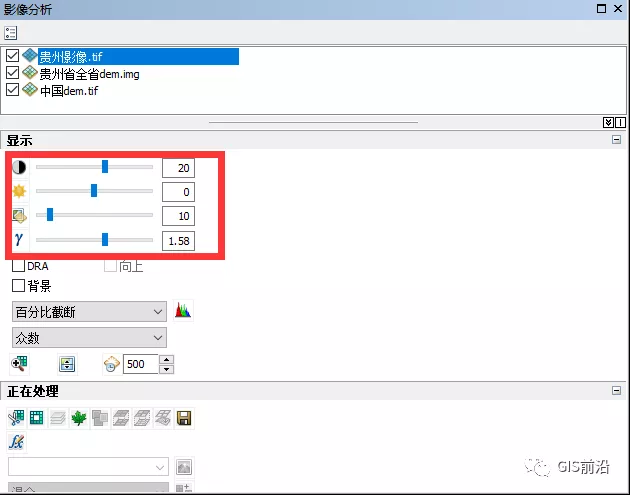

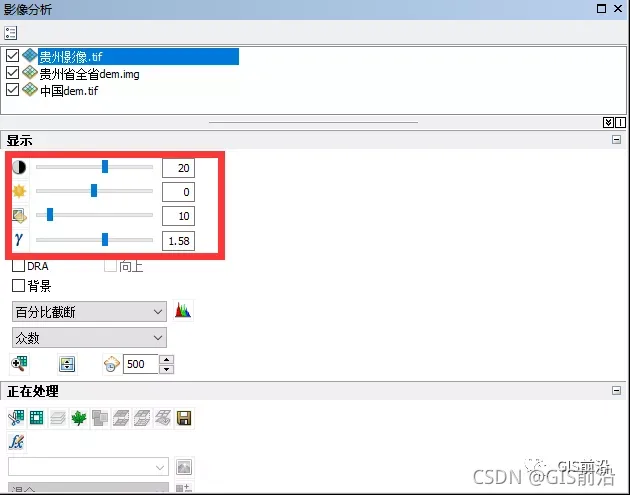

（6）如果影像显示效果不理想可在影像分析中调整 亮度、对比度、透明度。

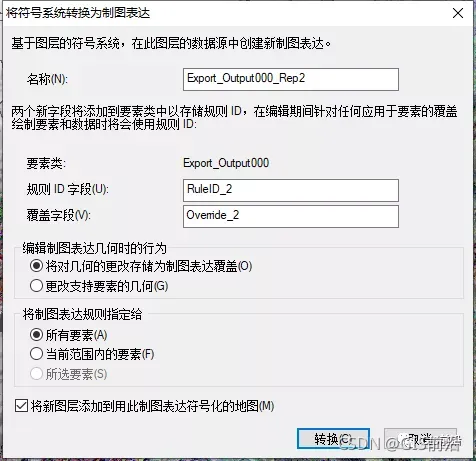

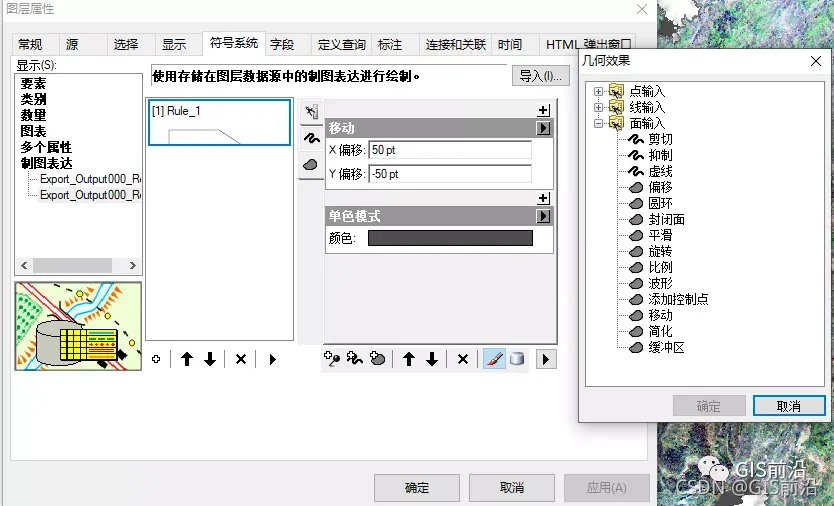

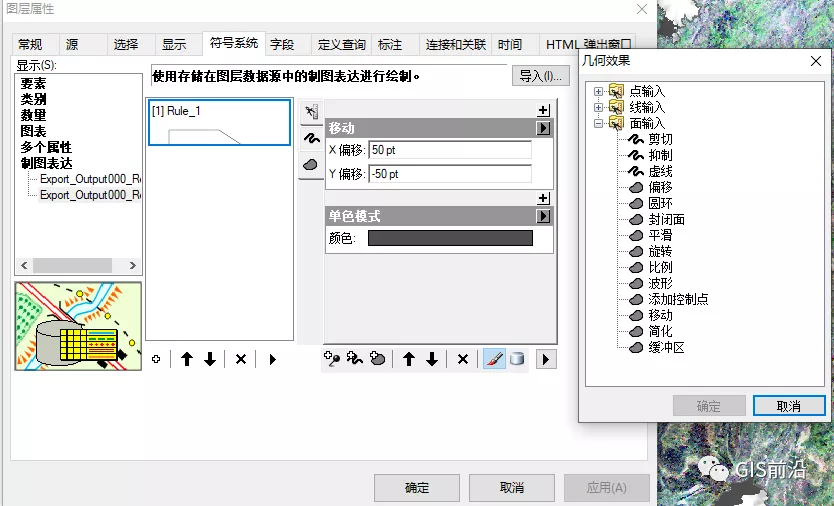

（7）设置阴影效果，加载贵州省行政边界，选择右键将符号系统转为制图表达。几何效果选择移动，数值设置为50和-50，具体根据自己想要效果设置。

（8）效果显示

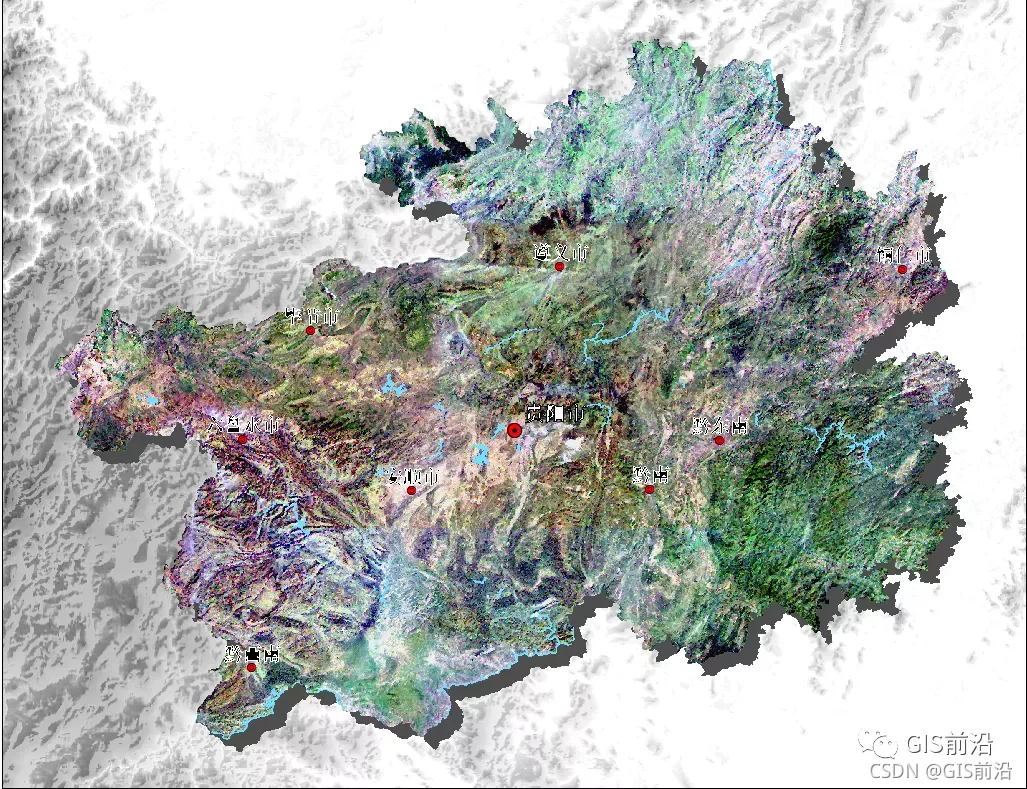

（9）添加行政驻地及水库信息

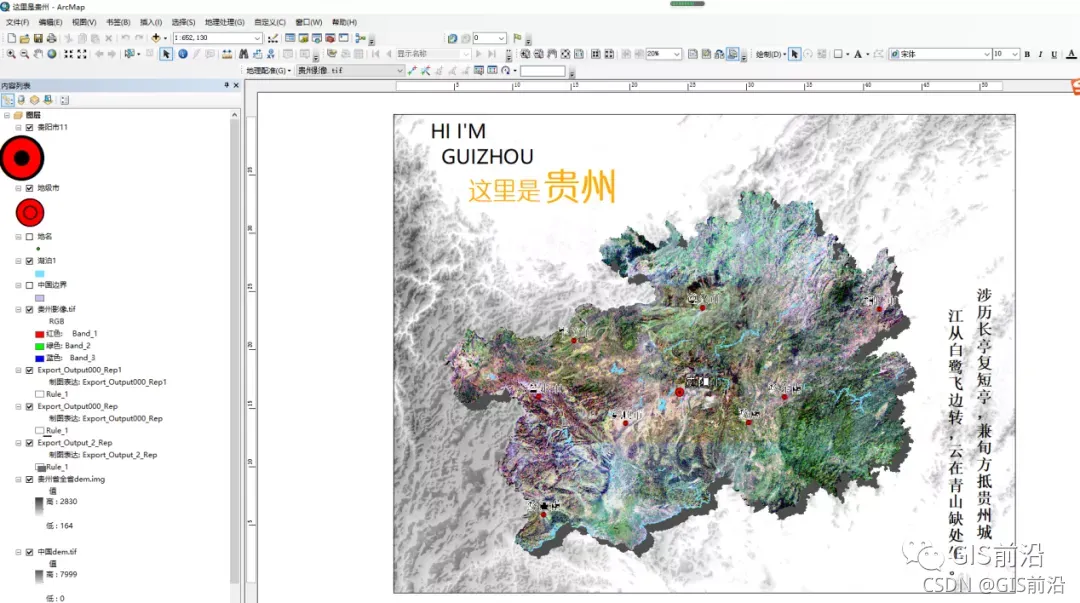

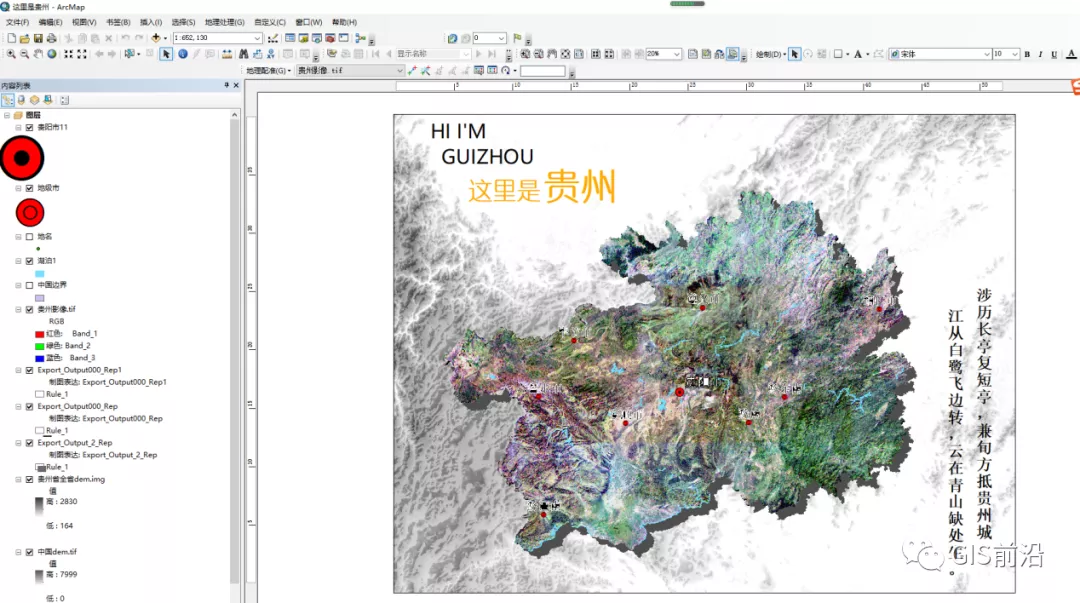

10）添加文字信息（截图效果）

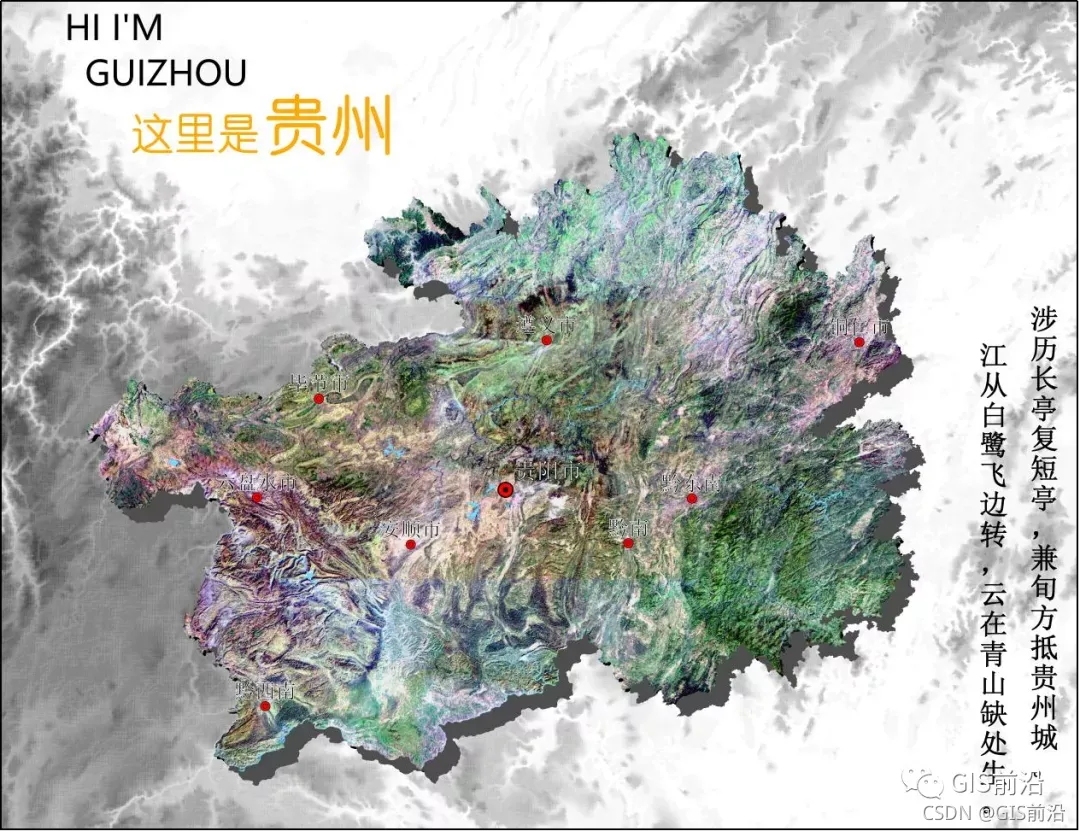

（11）最终导出效果图。
最后拿下数据，打开ArcGIS自己也试着出张图吧。
