STM8 自带 BootLoader 串口烧录程序（STM8AF624x）

一、进入BootLoader模式

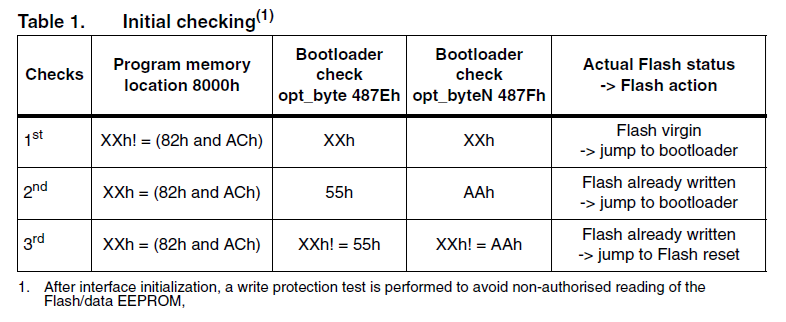

根据STM8的资料可以知道，进入BootLoader的方法只有两种：

1. 空芯片（Flash首地址内容不是0x82或0xAC），上电后即可进入BootLoader模式。
2. OPTION配置参数地址 487Eh = 0x55 , 787Fh = 0xAA，复位后会进入BootLoader模式。


二、写入OPTION配置参数

通过Flash写入的方式将地址 487Eh 和 787Fh写入0x55和0xAA即可，通过MCU执行一次Flash写入。

1、使用库函数

此方法只适用于可以使用库函数的MCU，记得引用库的头文件 stm8s_flash.h，若MCU不能使用库函数可以使用寄存器方法。

 /* 定义Flash编程时间 */FLASH_SetProgrammingTime(FLASH_PROGRAMTIME_STANDARD);/* 解锁Flash */FLASH_Unlock(FLASH_MEMTYPE_DATA);FLASH_ProgramByte(0x487E,0x55);FLASH_ProgramByte(0x487F,0xAA);FLASH_Lock(FLASH_MEMTYPE_DATA);

2、使用寄存器

由于部分STM8芯片没有标准库的支持，导致不能使用 stm8s_flash 库函数，以下提供一个寄存器的方式写OPTION配置参数的方法：

  /*解锁Flash*/do{FLASH_DUKR = 0xAE;FLASH_DUKR = 0x56;      }while(!(FLASH_IAPSR & 0X08));/*对选项字节进行写操作使能*/FLASH_CR2 = 0X80;/*互补控制寄存器*/FLASH_NCR2 = 0X7F;/*写入OPTION内容*/*((unsigned char *)0x487E) = 0x55;*((unsigned char *)0x487F) = 0xAA;/*等待写结束*/while(!(FLASH_IAPSR & 0x04));

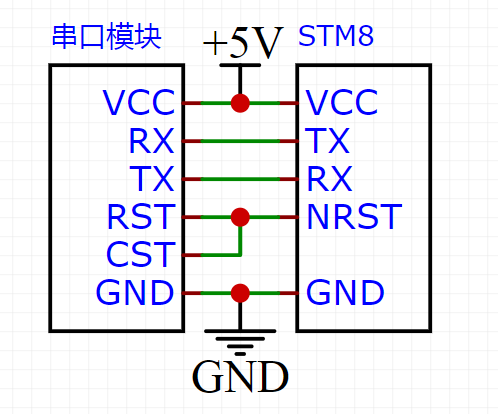

三、硬件连接方式

这里我们使用串口模块来连接MCU，这里需要注意，串口模块需要引出RST和CST引脚。

若串口没有RST和CST引脚则需要手动复位MCU，而且需要在复位后1秒内使用软件连接MCU。

四、烧录程序

MCU连接好串口后，将串口模块连至电脑，打开 STMFlashLoader Demo.exe 软件。

STMFlashLoader Demo下载地址：FLASHER-STM8

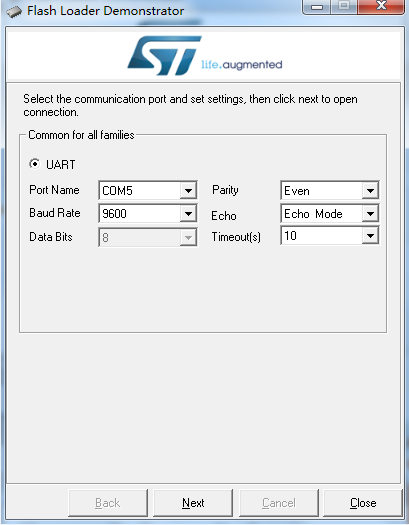

选择好串口号、波特率等参数。

根据MCU的Flash容量选择Target

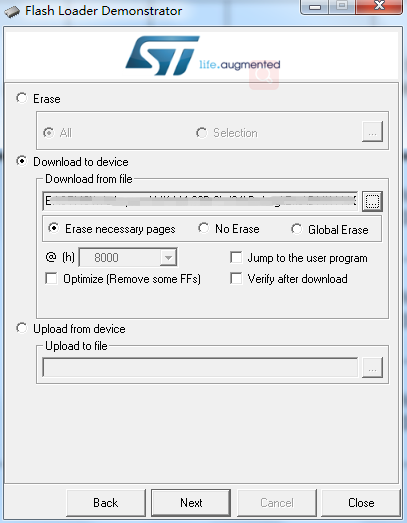

选择需要下载的hex文件

下载完成

若重新下载需要重新插拔串口模块，并重新打开软件重复以上操作。
