盛瑟传感技术文章——SM01-C3H8A-N01丙烷变送器
1.1产品概述
丙烷传感器采用专业测试可燃气体度传感器探头作为核心检测器件；具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远、价格适中等特点。
1.2功能特点
本产品采用高灵敏度费加罗传感器（TGS2618），信号稳定，精度高。具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数
| 7~30V DC | ||
| 输出信号 | 485 | |
| 最大功耗 | 0.6W | |
| 量程 | 丙烷（液化气） | 0～20％LEL（0～10000PPM） |
| 精度 | 丙烷（液化气） | ±3％ LEL（浓度8%LEL时） |
| 工作温度 | -10~50℃ | |
| 工作湿度 | 0~90%RH 无冷凝 | |
| 压力范围 | 80~116Kpa | |
| 稳定性 | ≤7%信号值/年 | |
| 重复性 | ≤2% | |
| 响应时间 | ≤15S | |
| 预热时间 | ≥5 分钟 | |
| 零点漂移 | ±0.06% | |
| 使用寿命 | ≥5年 | |
| 分辨率 | 100PPM | |
扁卡轨：65×46×28.5mm
工作状态介绍
1.上电自检
接通电源，三个灯流水灯轮流点亮，延时约5分钟后，蜂鸣器鸣叫1声进入正常工作状态，“电源”灯闪烁。
2.正常工作状态
在模块无故障或报警状态下，“电源”灯闪烁。
此状态下按“自检”键，模块进行声光自检。
3.报警状态
在模块无故障且现场气体浓度高于报警设定值，“报警”灯恒亮，蜂鸣器发出急促声响，且输出控制信号。此时可按“自检”键消声。
当气体浓度下降至报警设定值以内，模块自动恢复到正常工作状态。
4.故障状态
当传感器出现故障时，“故障”灯恒亮，蜂鸣器发出断续声响。
| 工作状态 | 故障灯 （建议黄色） | 报警灯 （建议红色） | 电源灯 （建议绿色） | 蜂鸣器 |
| 正常状态 | 熄灭 | 熄灭 | 闪烁 | 无声 |
| 故障状态 | 常亮 | 熄灭 | 熄灭 | 断续鸣叫 |
| 报警状态 | 熄灭 | 常亮 | 熄灭 | 持续鸣叫 |
| 自检状态 | 流水灯 | 持续鸣叫5次 | ||
“自检”键：正常状态下按“自检”键，进行自检；报警状态下按“自检”键，进行报警消声。

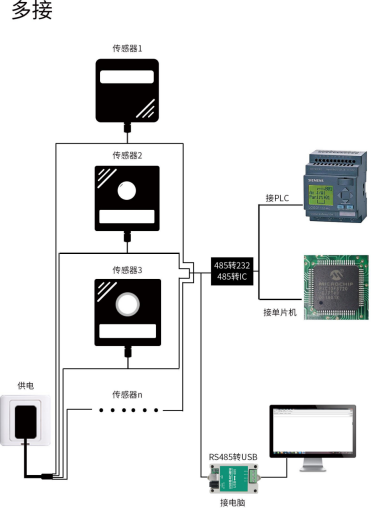

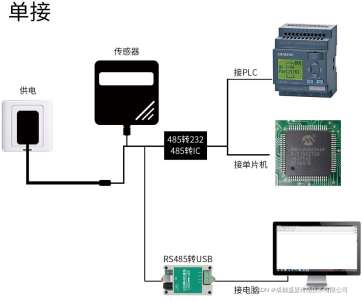

1.4系统框架图
本产品也可以多个传感器组合在一条 485 总线使用，理论上一条总线可以接254个 485 传感器，另一端接入带有 485 接口的 PLC、通过 485 接口芯片连接单片机，或者使用 USB 转 485 即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。
无输出或输出错误
可能的原因：
①、电脑有COM口，选择的口不正确。
②、波特率错误。
③、485总线有断开，或者 A、B线接反。
④、设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
⑤、USB转485驱动未安装或者损坏。
⑥、设备损坏。
