以太网链路聚合
目录
- 一、以太网链路聚合
- 二、链路聚合实验
一、以太网链路聚合
以太网链路聚合 ---- Eth-trunk多链路汇聚，将多条物理链路变为一条E-trunk 的逻辑链路，从而实现 增加链路带宽 的目的。是将多个物理端口汇聚在一起，形成一个逻辑端口，以实现出/入流量吞吐量在各成员端口的负荷分担，链路聚合分为手工模式 和 LACP模式。
LACP模式 需要有链路集合控制协议 LACP 的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP时，建议使用LACP模式。LACP模式不仅可以实现 增加带宽、提高可靠性、负载分担 的目的，而且可以提供 Eth-trunk 的容错性、提供线路备份功能。
LACP模式下，部分链路是活动链路（使用的链路），所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，使得参与数据转发的链路数目（活动链路数）不变。
注意：配置链路聚合视图时，需要配置接口上发送到BPDU报文到CPU处理，起到防环作用
二、链路聚合实验

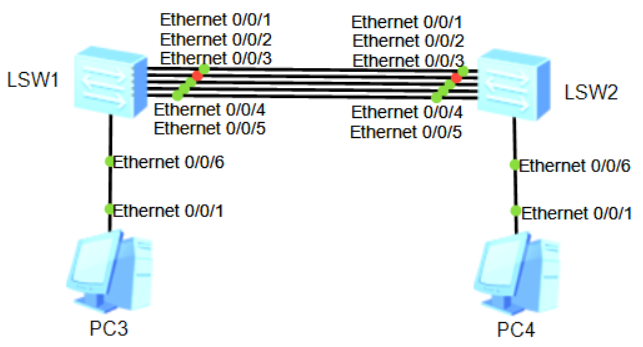

实验要求：将下图将五条链路配置成 4条活动链路，一条非活动链路，并查看信息。
p l t
p t a v a 都必须在 [SW1-Eth-Trunk1] 视图中设置
代码如下（示例）：
【SW1】[SW1]lacp priority 1000 #配置系统LACP优先级
[SW1]int Eth-Trunk 1 #进入Eth-Trunk视图
[SW1-Eth-Trunk1]bpdu enable #打开BPDU报，配置接口上发送到BPDU报文到CPU处理，起到防环作用
[SW1-Eth-Trunk1]mode lacp-static #配置Eth-Trunk为静态LACP模式
[SW1-Eth-Trunk1]q
#接口在加入Eth-trunk前必须要保持为默认hybrid模式类型,可在加入Eth-trunk后再配trunk
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]eth-trunk 1 #单个接口1 加入Eth-trunk
[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]trunkport Ethernet 0/0/2 to 0/0/5 #接口2-5 通过批量加入Eth-trunk
#配置链路聚合活动接口数上限阈值。剩余的链路处于备份状态，如未配置上限阈值max，则eth-Trunk最多允许8个接口同时处于活动状态
[SW1-Eth-Trunk1]max active-linknumber 4 #设置最大活动链路数为4，剩下的一个默认是非活动链路
#查看信息
[SW1]dis eth-trunk 1
[SW1]dis trunkmembership eth-trunk 1#交换机之间配置 trunk通信（在聚合链路中配置trunk）
[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]p l t
[SW1-Eth-Trunk1]p t a v a#查看每个端口信息发现已经配置在了eth-trunk 1上了
[SW1]int e0/0/1
#eth-trunk 1
#【SW2】
#聚合链路只需要配置一次LACP优先级
[SW2]int Eth-Trunk 1 #进入Eth-Trunk视图
[SW2-Eth-Trunk1]bpdu enable
[SW2-Eth-Trunk1]mode lacp-static
[SW2-Eth-Trunk1]trunkport Ethernet 0/0/1 to 0/0/5
[SW2-Eth-Trunk1]max active-linknumber 4
[SW2-Eth-Trunk1]q
#配置trunk通信
[SW2]int Eth-Trunk 1
[SW2-Eth-Trunk1]p l t
[SW2-Eth-Trunk1]p t a v a
[SW2-Eth-Trunk1]q
#查看聚合链路状态

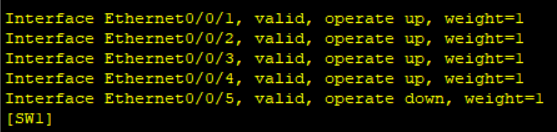

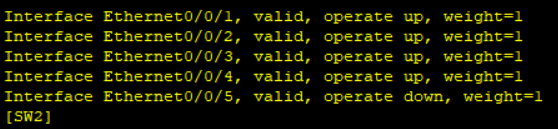

[SW2]dis trunkmembership eth-trunk 1operate up 代表活动链路，down 代表备用链路。
经过上面的操作 e0/0/1 到 e0/0/4 是活动链路。e0/0/5是备用链路
这时候如果将四条活动链路中其中一条设置成中断：
[SW1]int e0/0/2
[SW1-Ethernet0/0/2]shutdown

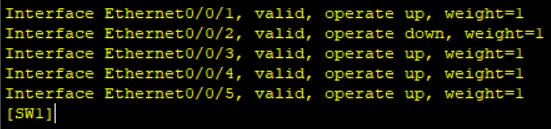

再次执行 : dis trunkmembership eth-trunk 1
结果：
发现 e0/0/2 变成 备用链路，之前的 e0/0/5 由备用链路变成了 活动链路。证实了如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，使得参与数据转发的链路数目（活动链路数）不变。

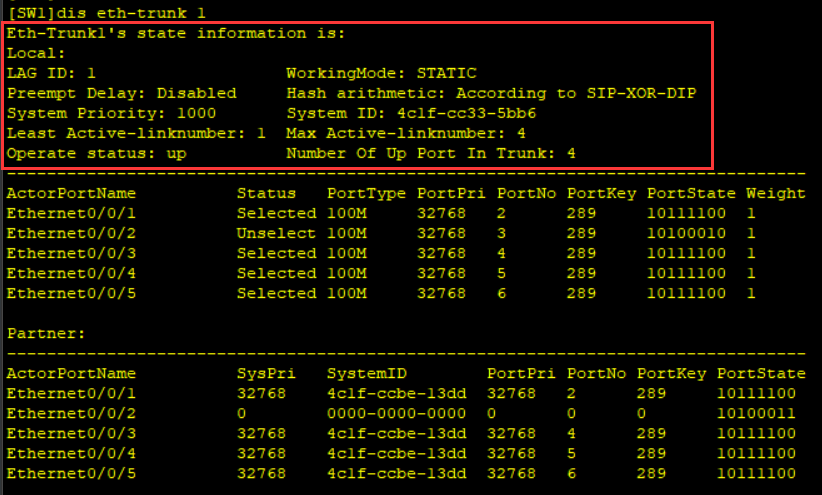

执行命令 dis eth-trunk 1 可看到配置的 链路聚合信息，从图中可看出：
- 工作模式是 静态（static）
- 系统优先级是 1000
- 抢占延迟：禁用
- 最小活动链接数：1
- 最大活动链接数：4
- 运行状态：up
- 中继上行端口数：4
等信息
