西门子杯流程行业自动化（过控）
一、硬件组态

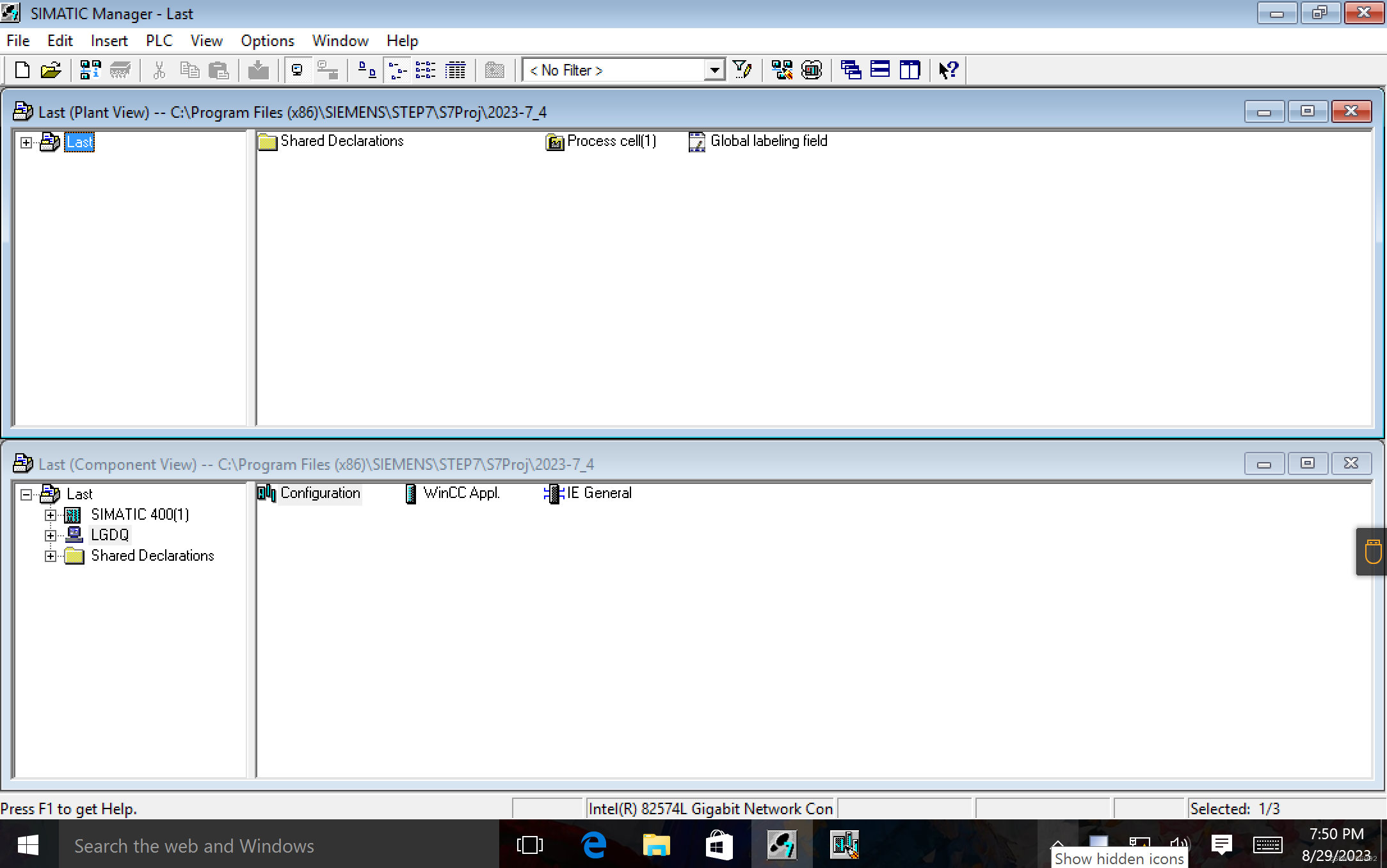

1.打开pcs7，新建一个项目
2.组态OS站
先将OS站名改为自己电脑的名字，然后双击“Configuration”

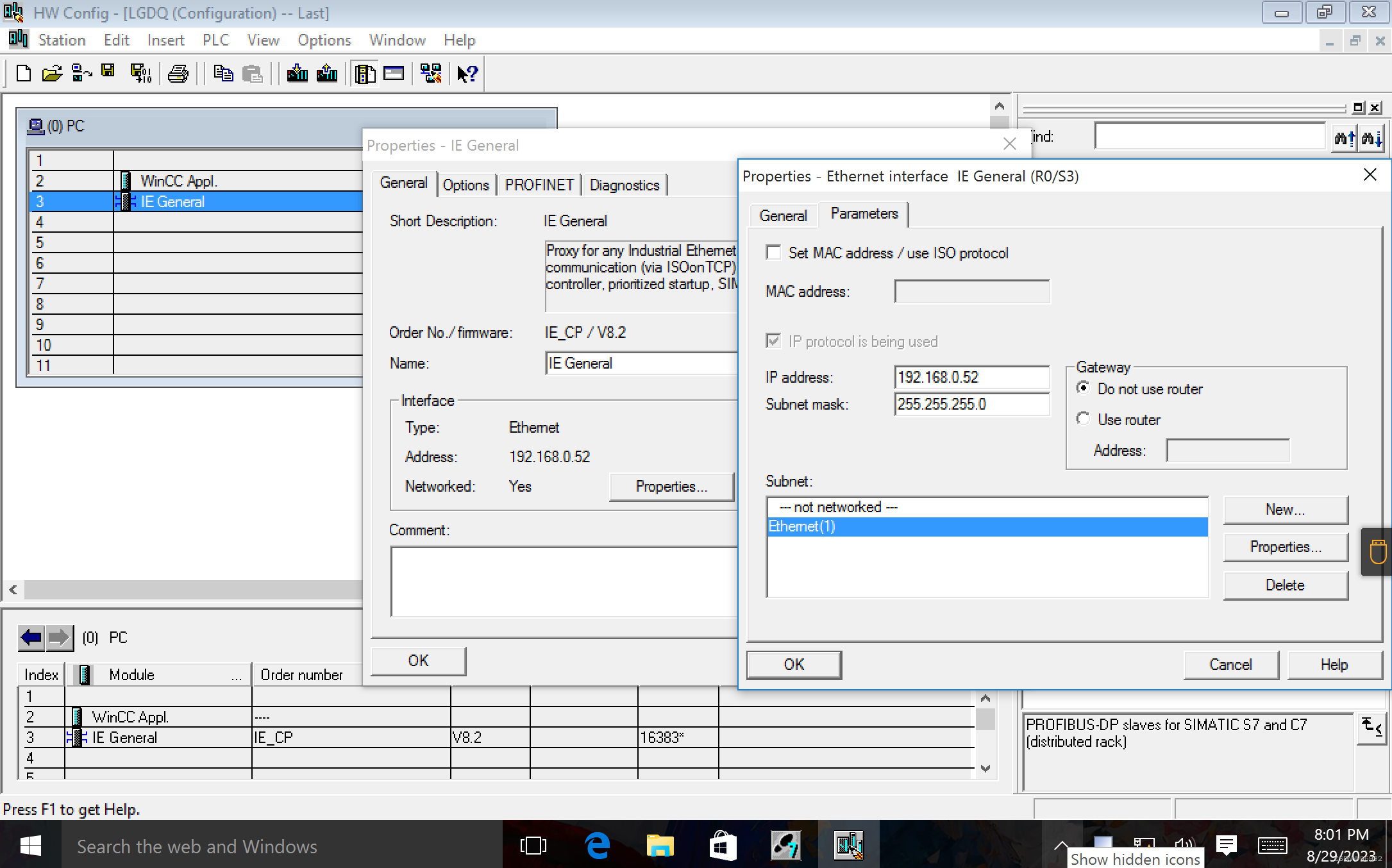

在OS站中添加Win Appl和IE General（最新版本），自设ip地址，保存并编译
3.组态AS站（以太网通讯）

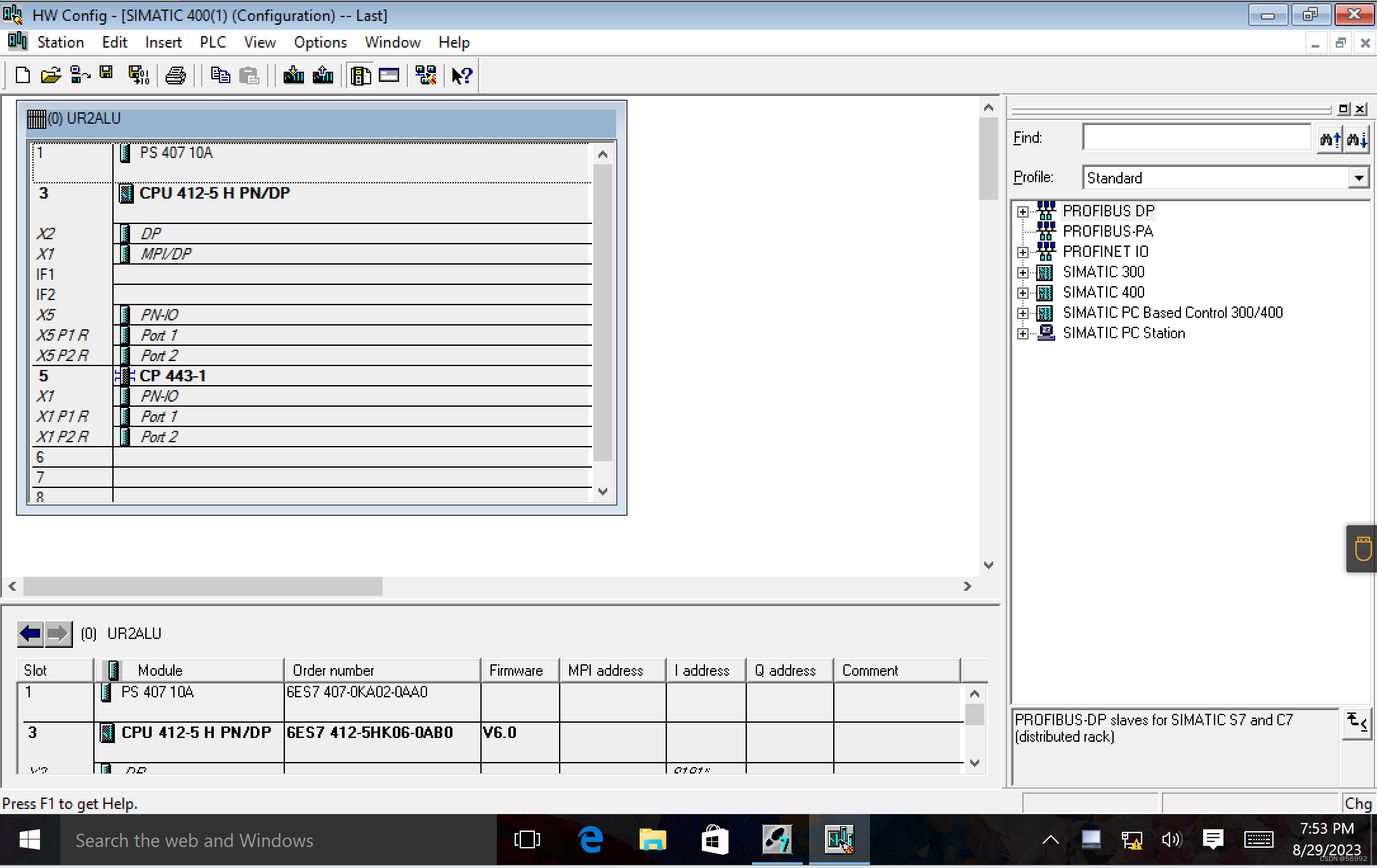

双击“Hardware”，。添加电源，cpu和cp模块（具体版本看着自己机器上的型号）

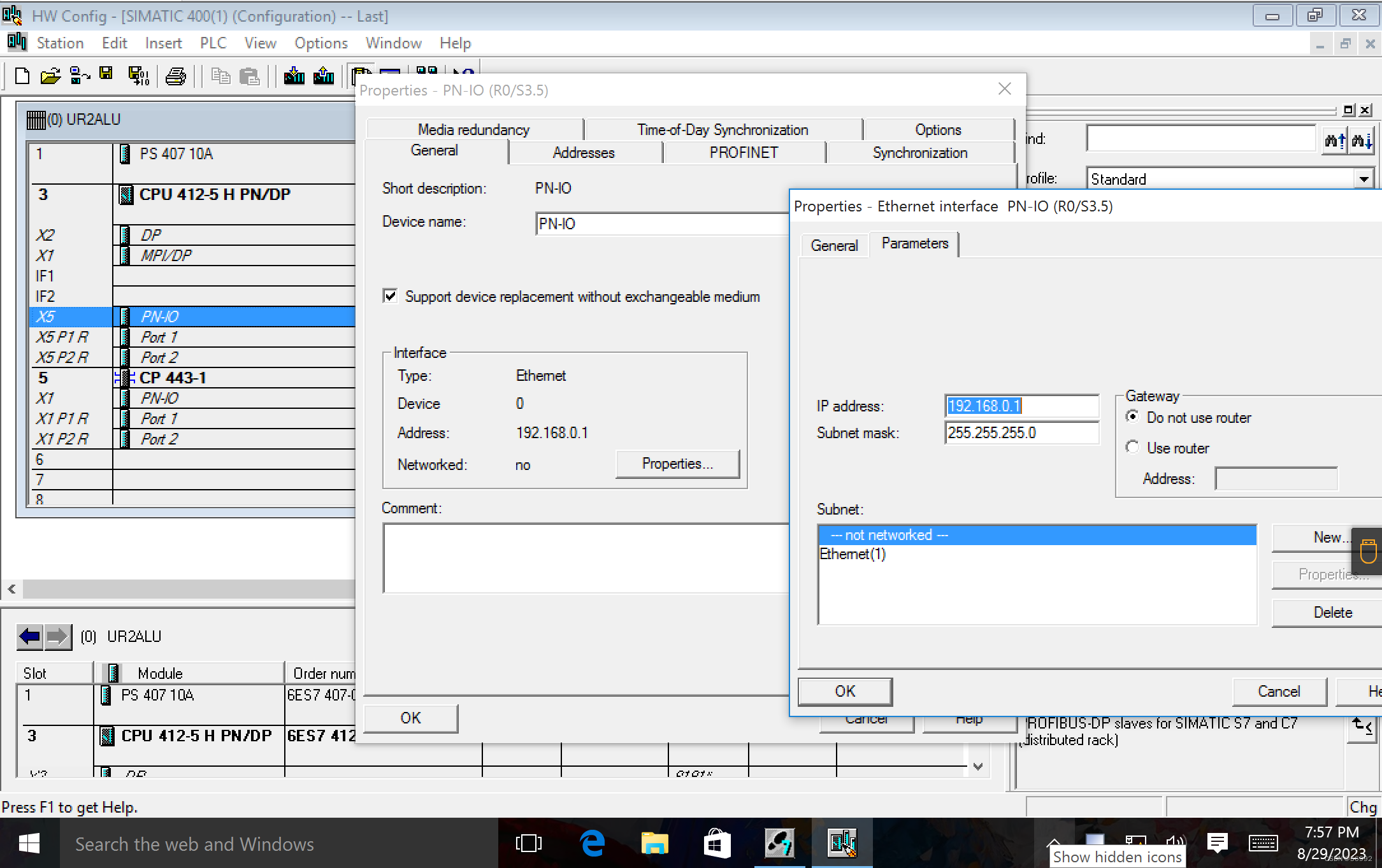

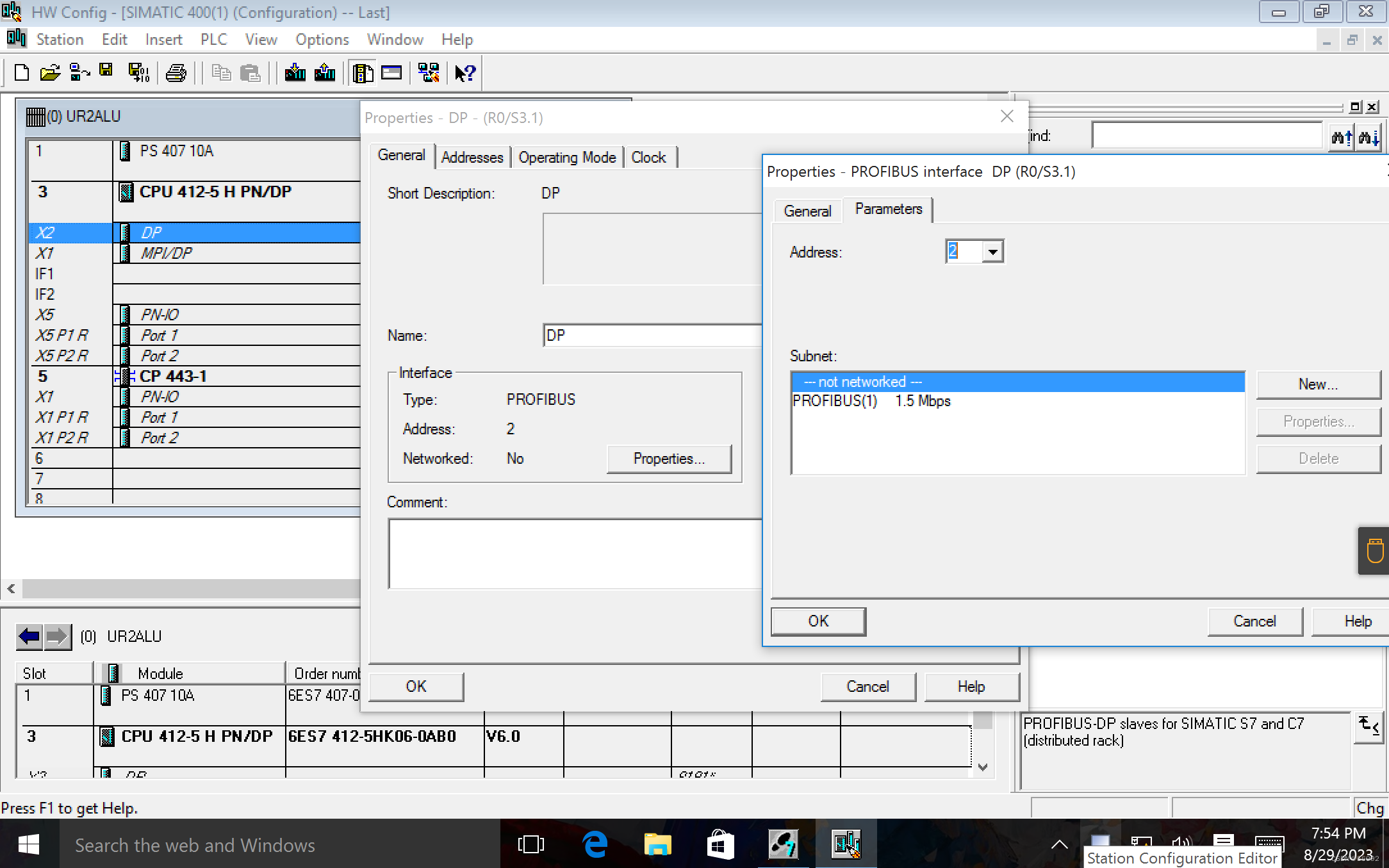

将cpu的DP和MPI/DP中的subnet均改为not neteworked，并将PN-IO的ip地址设为cp模块PN-IO的ip地址

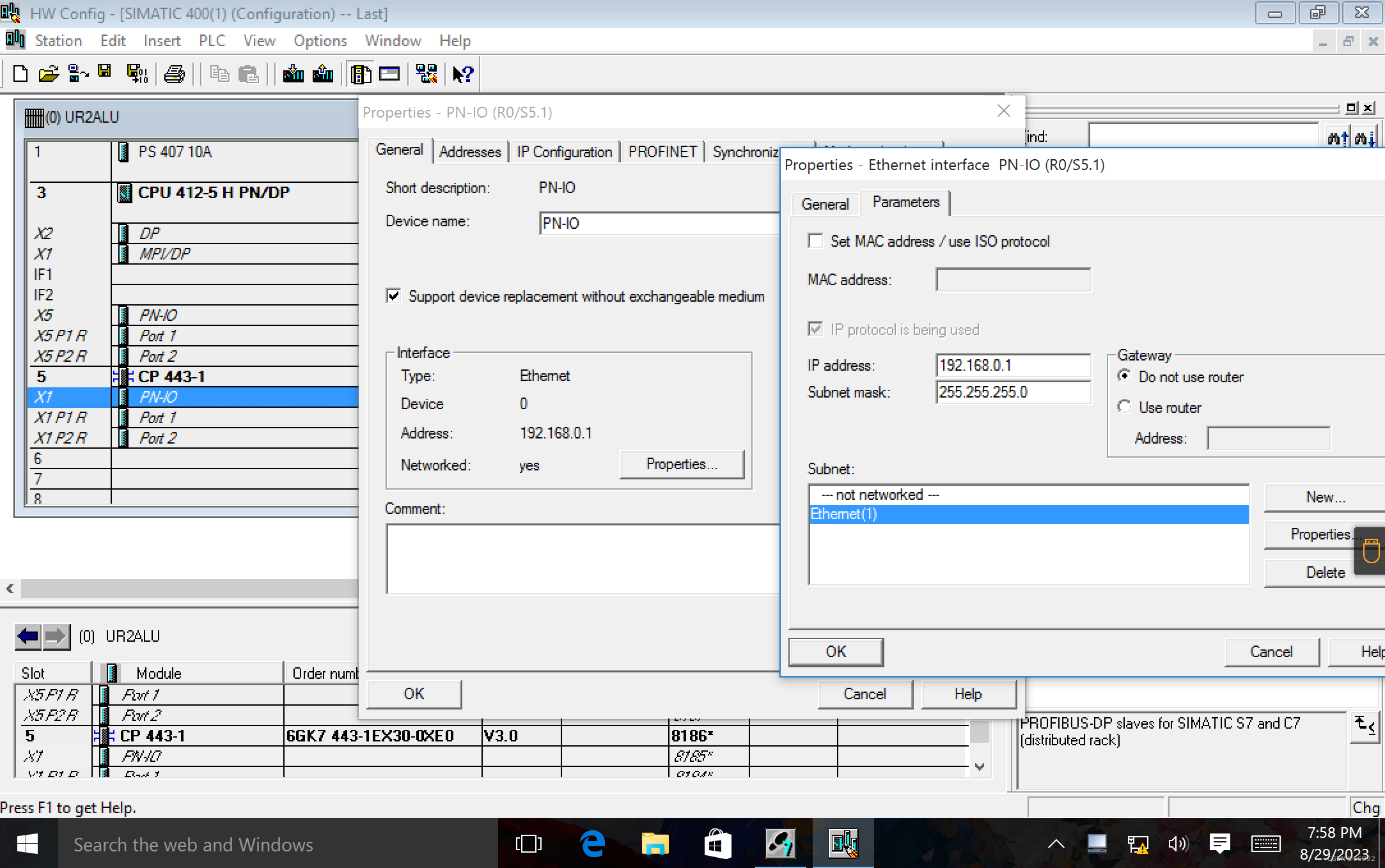

将cp模块的PN-IO同样改为以太网通讯。
注意：以上ip地址不用跟图中一样
4.建立网络连接

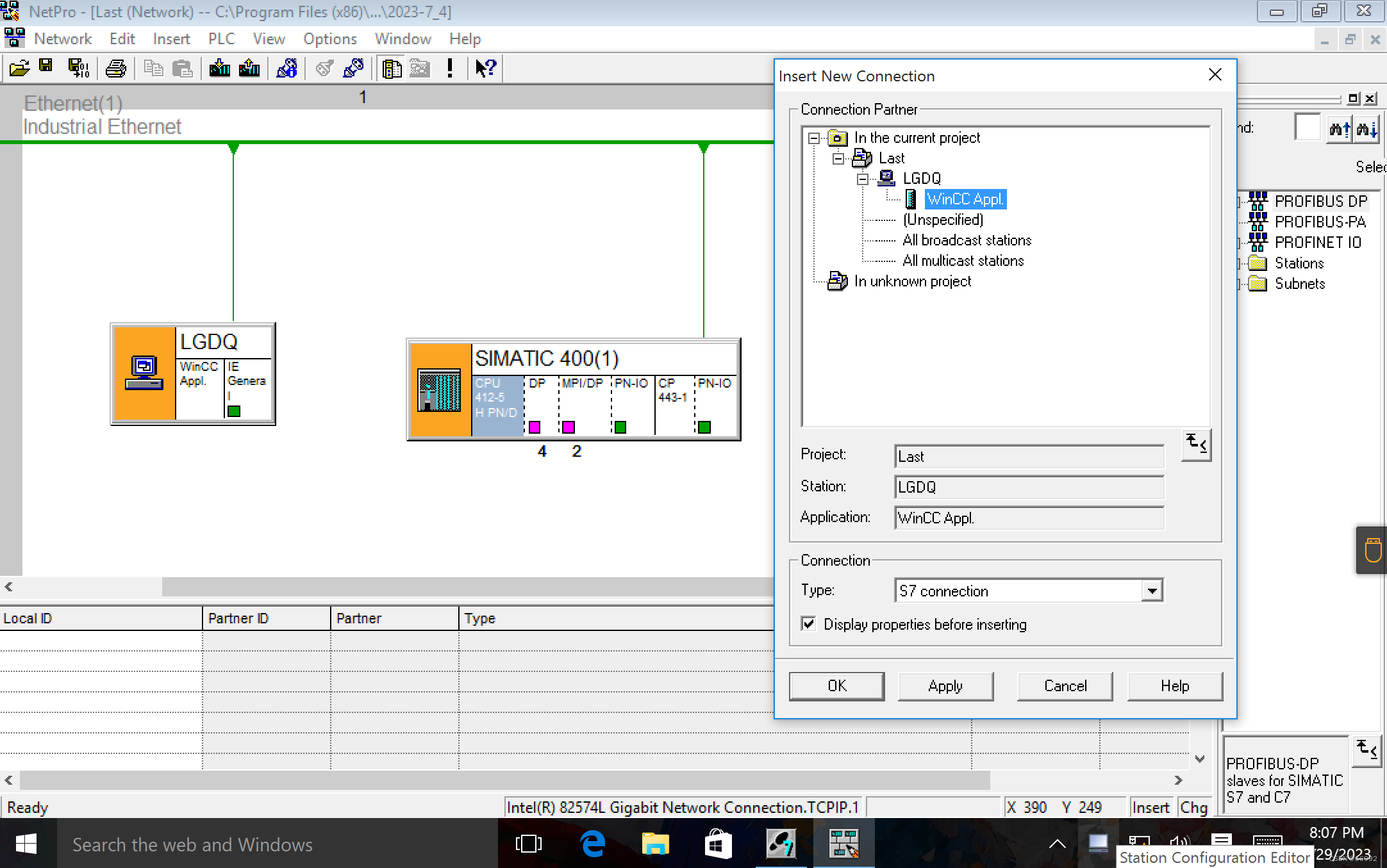

打开“Netpro”视图，建立“AS”与”OS”的连接,双击cpu，然后点ok
5.最后下载（先OS,后AS）
以上就是以太网通讯的硬件组态方式
