Qt图表绘制（QtCharts）-绘制简单的面积图（2）

Qt图表绘制（QtCharts）-绘制简单的面积图（2）💪

文章目录

• Qt图表绘制（QtCharts）-绘制简单的面积图（2）💪
• • 1、概述🦵
  • 2、实现步骤🙌
  • 3、主要使用的类🖖
  • 4、主要代码🤲
  • 5、实现效果👍
  • 6、源代码✌

1、概述🦵

Qt Charts 模块提供了一组易于使用的图表组件，能够创建时尚、交互式、以数据为中心的用户界面。

它使用 Qt Graphics View 框架，因此可以轻松地将图表集成到现代用户界面中。

Qt Charts 可以用作 QWidgets、QGraphicsWidget 或 QML 类型。 用户可以通过选择图表主题之一轻松创建令人印象深刻的图表。

这一个Demo干了啥：🤏🤏🤏

• 创建简单的面积图；
• 在源码中包含使用的说明注释和注意事项 ；
• 去除了Qt示例中的警告信息、一些过时的用法和危险的用法。
• 将UI和代码分离，使实现图表绘制的代码更单一简洁，便于学习。

2、实现步骤🙌

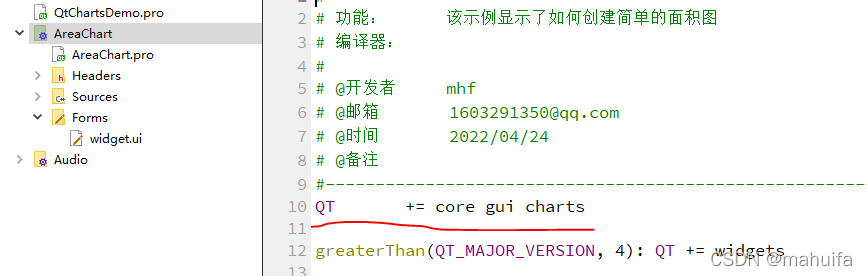

1. 打开.pro文件，输入Qt += charts，引入Qt Charts模块；

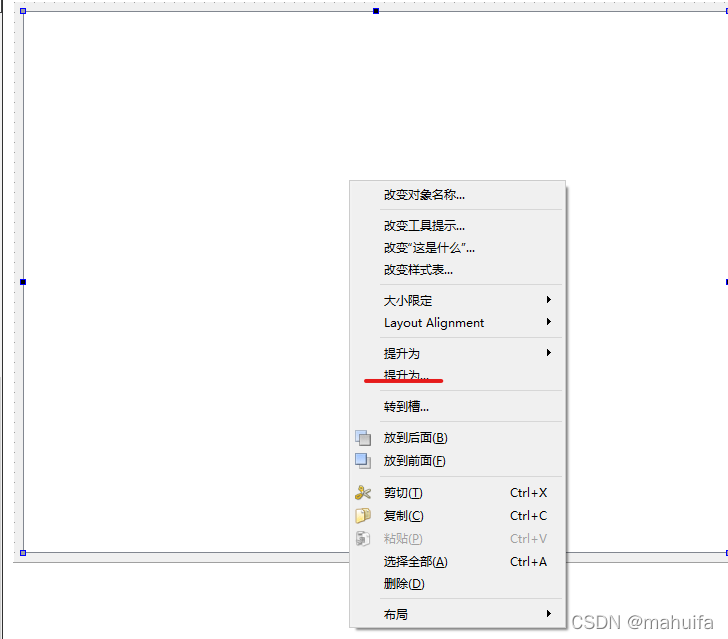

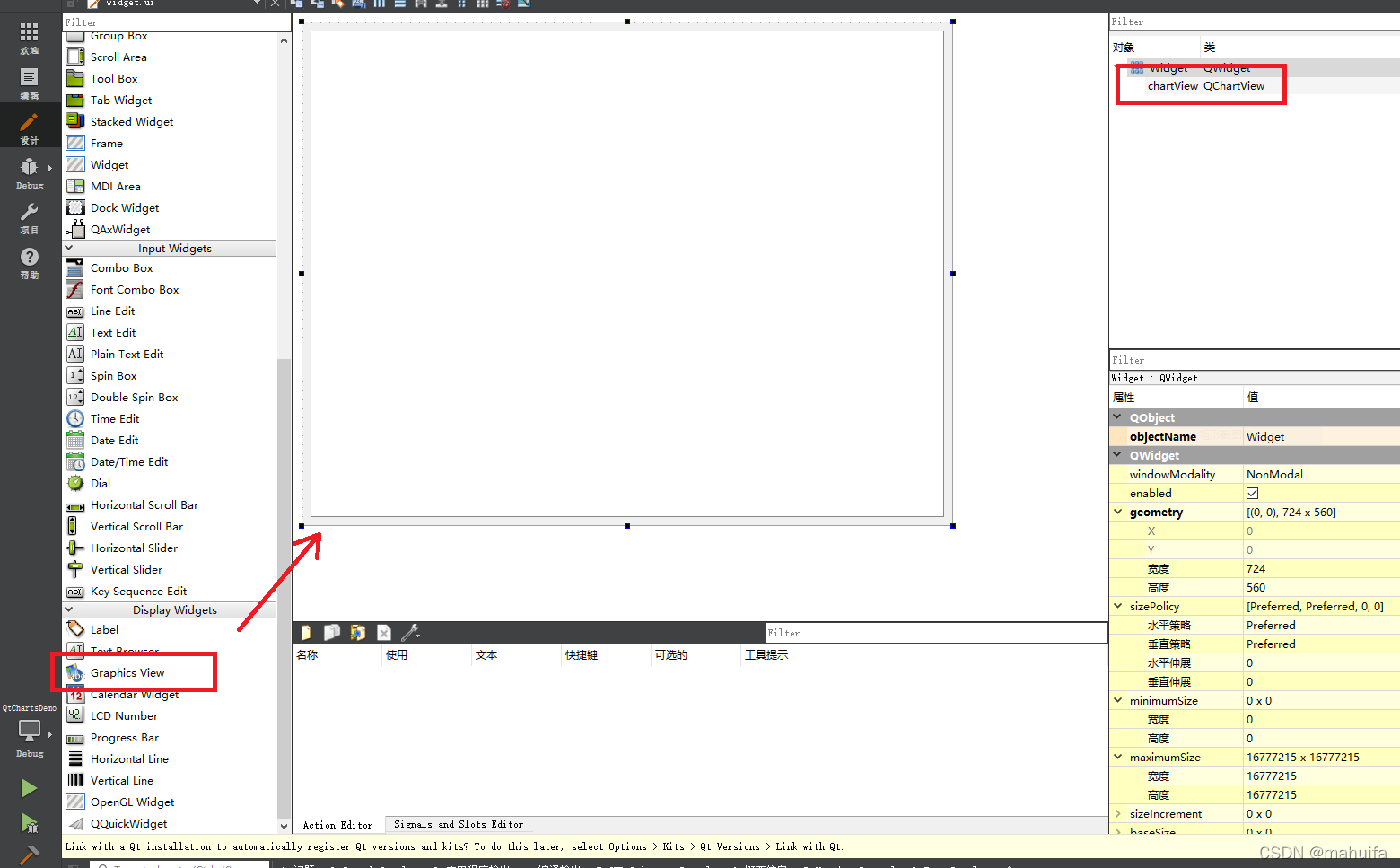

2. 打开ui设计器，选择一个Graphics View控件，鼠标右键提升为；

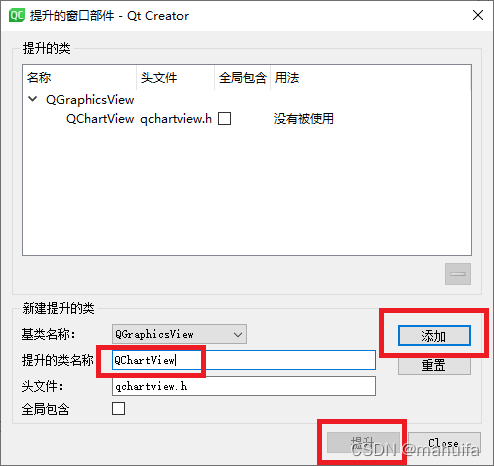

3. 输入QChartView，点击添加、提升；



4. 在窗口右上角就可以看见控件类型变成QChartView了，然后将控件命名为chartView； 注意：由于QChartView需要引入命名空间，所以这里提升后编译时不通过的。

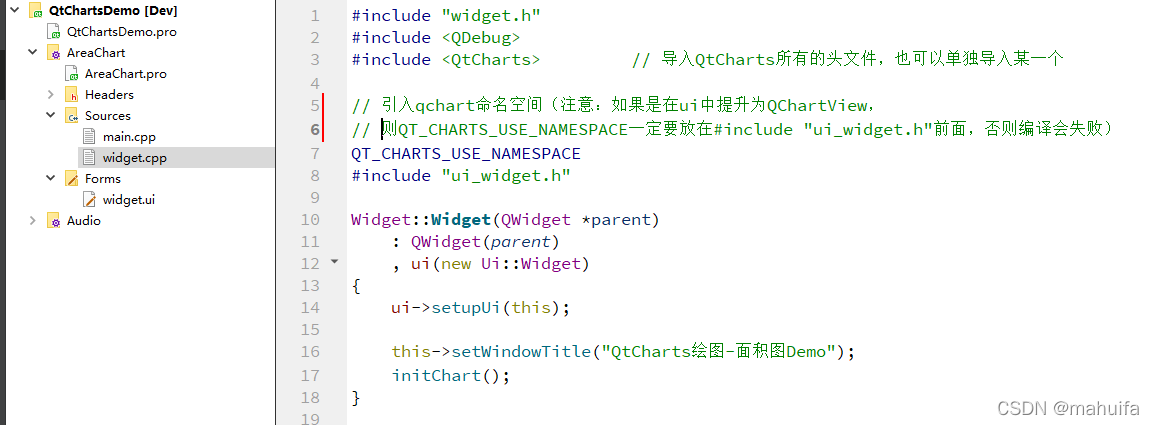

5. 在代码中添加QtCharts头文件，引入命名空间；一般我们最好在cpp文件中添加头文件和引入命名空间，尽量避免在.h文件中引入，而在cpp文件中引入命名空间需要在ui_widget.h文件前，否则编译会失败，因为在ui文件中会用到QChartView类。

   #include          // 导入QtCharts所有的头文件，也可以单独导入某一个// 引入qchart命名空间（注意：如果是在ui中提升为QChartView，
   // 则QT_CHARTS_USE_NAMESPACE一定要放在#include "ui_widget.h"前面，否则编译会失败）
   QT_CHARTS_USE_NAMESPACE




6. 创建两个折线图对象QLineSeries，并添加围成面积的点，注意点数不能太少；

   QLineSeries *series0 = new QLineSeries();    // 创建折线图对象，两条折线围成一个面
   QLineSeries *series1 = new QLineSeries();
   // 向两个折线图对象添加需要绘制的数据（注意每条线的点数需要 >= 2才会显示面积）
   *series0 << QPointF(1, 5) << QPointF(3, 7) << QPointF(7, 6) << QPointF(9, 7) << QPointF(12, 6)<< QPointF(16, 7) << QPointF(18, 5);
   *series1 << QPointF(1, 3) << QPointF(3, 4) << QPointF(7, 3) << QPointF(8, 2) << QPointF(12, 3)<< QPointF(16, 4) << QPointF(18, 3);


7. 创建一个绘制区域的对象QAreaSeries，并传入准备好的两个折线图对象，因为使用QAreaSeries绘制面积图是由两条折线图围成面积区域；

   // 自定义渐变填充和轮廓的宽度
   QAreaSeries *series = new QAreaSeries(series0, series1);   // 创建面积图形式对象
   series->setName("面积");                                    // 设置当前面积图的名称
   series->setPen(QPen(QColor(0, 255, 255), 2));              // 设置绘制线条的颜色和线条粗细


8. 获取一个QChart对象，QChart类似于容器，可以加载不同的图表（series），并通过QChartView显示,这里有两种获取QChart对象的方法，QChartView显示QChart的视图类；

   #if 1QChart *chart = ui->chartView->chart();                    // 方法1：可以直接获取QChartView中的QChart
   #elseQChart *chart = new QChart();                              // 方法2：创建用于管理不同类型Series和其他其他图表相关对象（如图例和轴）的chartui->chartView->setChart(chart);                            // 将包含series的QChart对象添加进ui中的chartView对象中
   #endif


9. 将准备好的区域面积图对象QAreaSeries添加进QChart对象中，用于显示；

   chart->addSeries(series);


10. 设置抗锯齿渲染可有效提升图表画质。

    ui->chartView->setRenderHint(QPainter::Antialiasing);     // 设置抗锯齿


3、主要使用的类🖖

4、主要代码🤲

• .h文件

/******************************************************************************* @文件名     widget.h* @功能       该示例显示了如何创建简单的面积图，在源码中包含使用的说明注释和注意事项*             去除了Qt示例中的警告信息、一些过时的用法和危险的用法，** @开发者     mhf* @邮箱       1603291350@qq.com* @时间       2022/04/24* @备注*****************************************************************************/
#ifndef WIDGET_H
#define WIDGET_H#include QT_BEGIN_NAMESPACE
namespace Ui { class Widget; }
QT_END_NAMESPACEclass Widget : public QWidget
{Q_OBJECTpublic:Widget(QWidget *parent = nullptr);~Widget();private:void initChart();           // 初始化绘制图表private:Ui::Widget *ui;
};
#endif // WIDGET_H

• .cpp文件

#include "widget.h"
#include
#include          // 导入QtCharts所有的头文件，也可以单独导入某一个// 引入qchart命名空间（注意：如果是在ui中提升为QChartView，
// 则QT_CHARTS_USE_NAMESPACE一定要放在#include "ui_widget.h"前面，否则编译会失败）
QT_CHARTS_USE_NAMESPACE
#include "ui_widget.h"Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);this->setWindowTitle("QtCharts绘图-面积图Demo");initChart();
}Widget::~Widget()
{delete ui;
}void Widget::initChart()
{QLineSeries *series0 = new QLineSeries();    // 创建折线图对象，两条折线围成一个面QLineSeries *series1 = new QLineSeries();// 向两个折线图对象添加需要绘制的数据（注意每条线的点数需要 >= 2才会显示面积）*series0 << QPointF(1, 5) << QPointF(3, 7) << QPointF(7, 6) << QPointF(9, 7) << QPointF(12, 6)<< QPointF(16, 7) << QPointF(18, 5);*series1 << QPointF(1, 3) << QPointF(3, 4) << QPointF(7, 3) << QPointF(8, 2) << QPointF(12, 3)<< QPointF(16, 4) << QPointF(18, 3);// 自定义渐变填充和轮廓的宽度QAreaSeries *series = new QAreaSeries(series0, series1);   // 创建面积图形式对象series->setName("面积");                                    // 设置当前面积图的名称series->setPen(QPen(QColor(0, 255, 255), 2));              // 设置绘制线条的颜色和线条粗细QLinearGradient gradient(QPointF(0, 0), QPointF(0, 1));    // 创建线性渐变gradient.setColorAt(0.0, QColor(0, 255, 0));gradient.setColorAt(1.0, QColor(0, 0, 255));gradient.setCoordinateMode(QGradient::ObjectMode);series->setBrush(gradient);                                // 设置绘制面积图的颜色（不设置也没影响）#if 1QChart *chart = ui->chartView->chart();                    // 方法1：可以直接获取QChartView中的QChart
#elseQChart *chart = new QChart();                              // 方法2：创建用于管理不同类型Series和其他其他图表相关对象（如图例和轴）的chartui->chartView->setChart(chart);                            // 将包含series的QChart对象添加进ui中的chartView对象中
#endifchart->addSeries(series);chart->setTitle("这是面积图演示Demo的标题");chart->createDefaultAxes();                                // 创建1组默认的坐标轴（XY轴），如果没有添加series则会创建失败QList<QAbstractAxis*> axisX = chart->axes(Qt::Horizontal); // 获取创建的X轴QList<QAbstractAxis*> axisY = chart->axes(Qt::Vertical);   // 获取创建的X轴if(!axisX.isEmpty()) axisX.first()->setRange(0, 20);       // 设置X轴范围（设置前需要判断是否有X轴，避免数组越界）if(!axisY.isEmpty()) axisY.first()->setRange(0, 10);       // 设置Y轴范围ui->chartView->setRenderHint(QPainter::Antialiasing);     // 设置抗锯齿
}

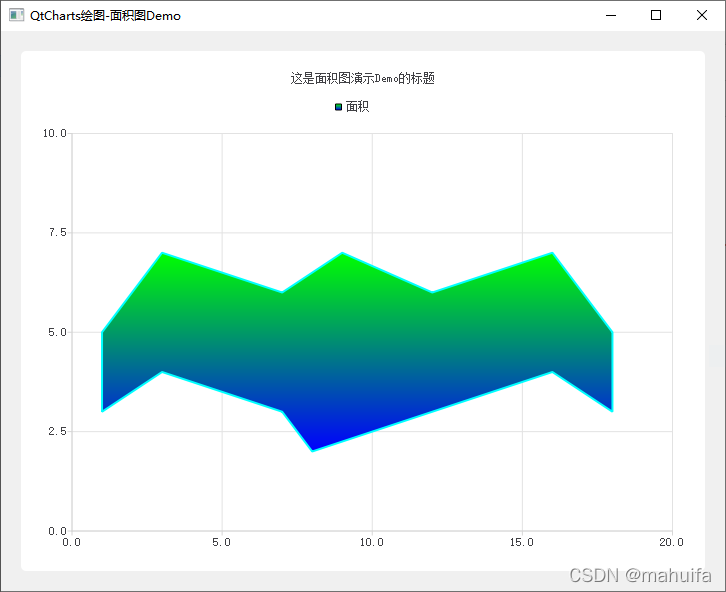

5、实现效果👍

6、源代码✌

gitee
github

🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘🤘
