ENSP学习（四）——使用路由交换机实现VLAN通信

实验目的：

1. 实现同VLAN互通，不同VLAN不能通信

2.实现创建SVI，不同VLAN之间的通信

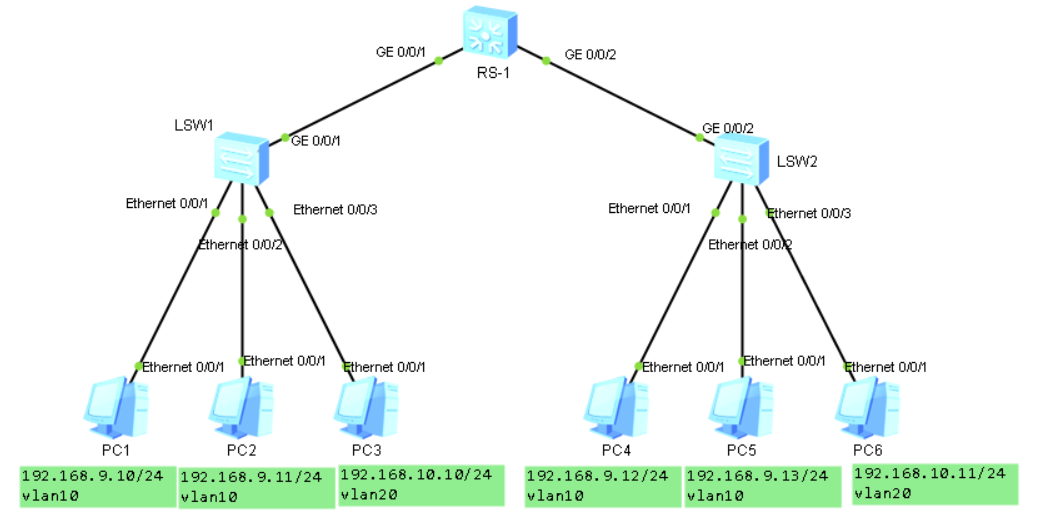

同VLAN互通，不同VLAN不能通信

[sw1]

#
vlan batch 10 20

#
interface Ethernet0/0/1
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/2
 port link-type access
 port default vlan 10
#
interface Ethernet0/0/3
 port link-type access
 port default vlan 20

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20

sw2同理

[RS-1]

#
vlan batch 10 20

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

结果：PC1,PC2,PC4,PC5可以互通；PC3,PC6可以互通

创建SVI，不同VLAN之间的通信

[RS-1]

#
interface Vlanif10
 ip address 192.168.9.254 255.255.255.0
#
interface Vlanif20
 ip address 192.168.10.254 255.255.255.0

结果：所有PC机都能够互通

注意：

想要删除设置错的vlan，要先删第二条，再删第一条

比如：

先用display this查看配置：

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 11 to 12

#

这里我配多了一个2，需要使用命令：undo port trunk allow-pass vlan 2 11 to 12
然后再undo port link-type
