华为ensp 静态nat

实验：静态nat

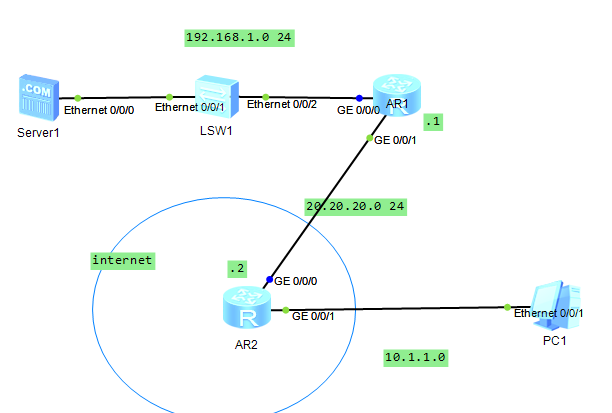

拓扑：

（1）配置路由器接口

在路由器接口配置对应 IP。

（2）配置静态 NAT

在 R1 的 G0/0/1 接口下使用 nat static 命令配置内部地址到外部地址一对一转换。

[R1-GigabitEthernet0/0/1]nat static global 20.20.20.5 inside 192.168.1.1

（3）配置各部门计算机的 IP 地址

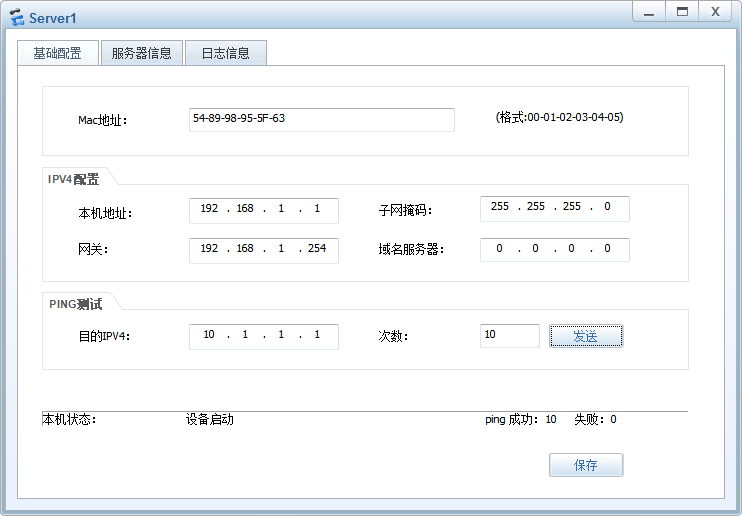

图 2 服务器 IP 配置图

图 3 互联网用户 IP 配置图

4.项目验证

（1）验证 NAT 静态配置信息

 R1 的配置

[R1]dis nat static

  Static Nat Information:

  Interface  : GigabitEthernet0/0/1

    Global IP/Port     : 20.20.20.5/----

    Inside IP/Port     : 192.168.1.1/----

    Protocol : ----

    VPN instance-name  : ----

    Acl number         : ----

    Netmask  : 255.255.255.255

    Description : ----

  Total :    1

（2）互联网 PC 测试与网站服务器的连通性

①互联网用户使用 ping 命令测试网站服务器的互联网 IP 能否访问

PC>ping 20.20.20.5

Ping 20.20.20.5: 32 data bytes, Press Ctrl_C to break

From 20.20.20.5: bytes=32 seq=1 ttl=253 time=32 ms

From 20.20.20.5: bytes=32 seq=2 ttl=253 time=16 ms

From 20.20.20.5: bytes=32 seq=3 ttl=253 time=31 ms

From 20.20.20.5: bytes=32 seq=4 ttl=253 time=31 ms

From 20.20.20.5: bytes=32 seq=5 ttl=253 time=15 ms

--- 20.20.20.5 ping statistics ---

  5 packet(s) transmitted

  5 packet(s) received

  0.00% packet loss

  round-trip min/avg/max = 15/25/32 ms

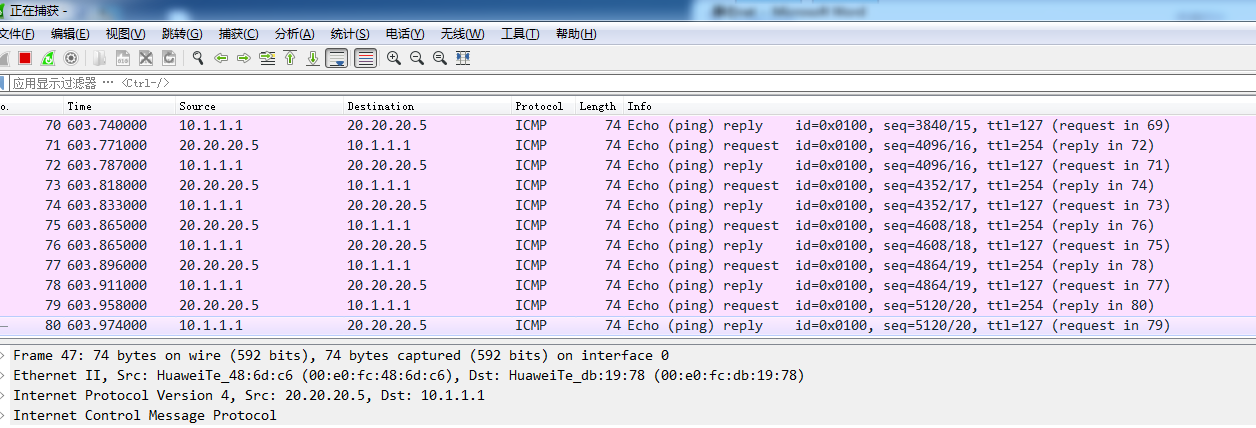

可以看到，R1 收到互联网访问目的地址为 16.16.16.1 的流量时，将目的地址转换为

192.168.1.1，使其能正常访问到服务器。
