PowerDesigner16：导入SQL脚本、显示中文注释
导入SQL脚本，生成物理模型
1.击File->Reverse Engineer->Database.
2.弹出弹窗对模型进行命名，同时在DBMS下拉选择框中需要选择自己对应的数据库类型，点击确定

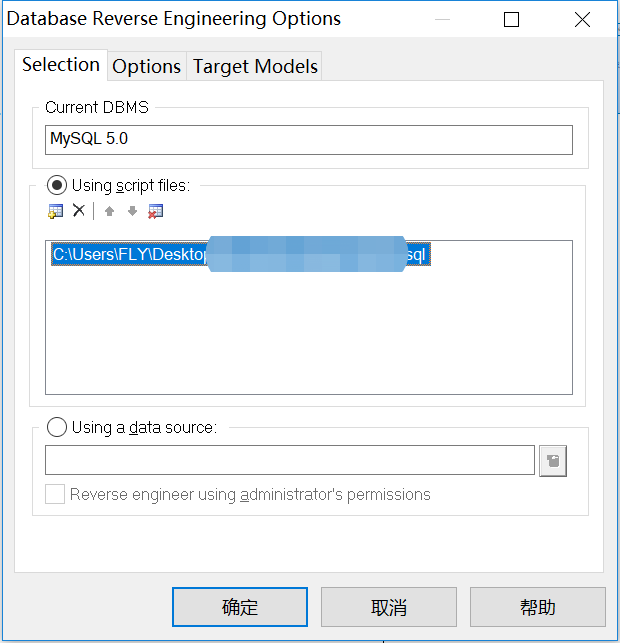

3.新的弹窗，选中Using script files，再点击红圈中，选中你的sql脚本位置，点击确定
显示SQL脚本的中文注释

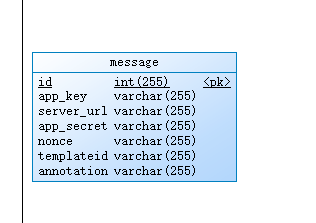

PowerDesigner默认显示的列是Name及类型，如下图示
现在需要显示注释列，以便使得ER图更加清晰。但是PowerDesigner勾选Comment显示没有效果，所以通过以下几步来处理：
显示Comment

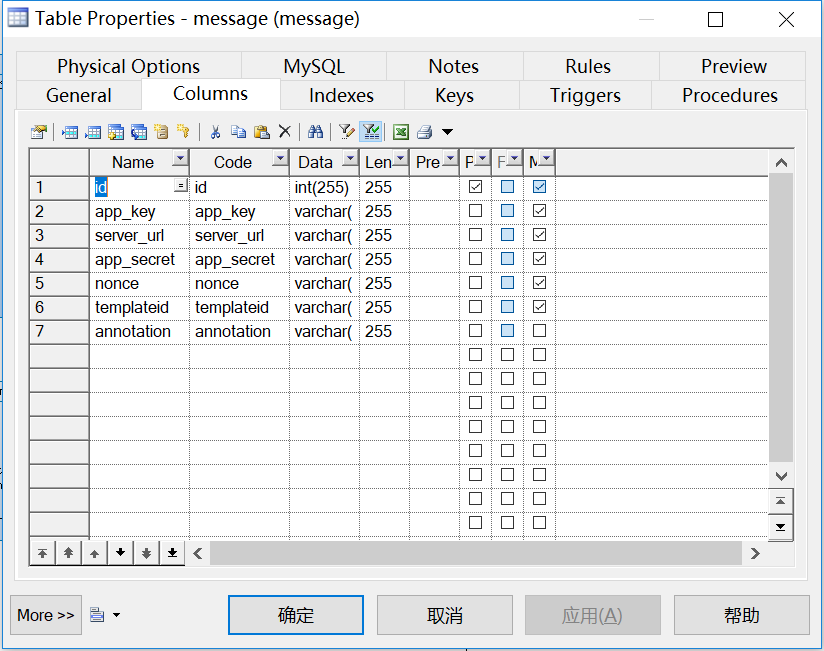

双击表，弹出表属性对话框，切到ColumnTab，默认是没显示Comment的，
显示Comment列，这么做：设置显示Comment
有了Comment列，并补充Comment信息
注释丢失解决
由于Sql转模型的时候,会因为格式不符合PowerDesigner的标准或者数据库类型与PowerDesigner的类型对应不上等杂七杂八的原因会造成注释的丢失,这是我们需要将sql的格式改成符合PowerDesigner的规范,重新进行导入就行了.
修改前: `ct_no` varchar(30) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '反恐舱单编号；如ams编号'
修改后:`ct_no` varchar(30) NULL DEFAULT NULL COMMENT '反恐舱单编号；如ams编号'
修改前:`create_time` datetime(0) NULL DEFAULT NULL COMMENT '创建时间'
修改后:`create_time` datetime NULL DEFAULT NULL COMMENT '创建时间'
修改前: `modified_time` timestamp(0) NOT NULL DEFAULT '0000-00-00 00:00:00' COMMENT '修改时间',
修改后:`modified_time` timestamp NOT NULL COMMENT '修改时间'
效果如下：
调整显示的Attribute

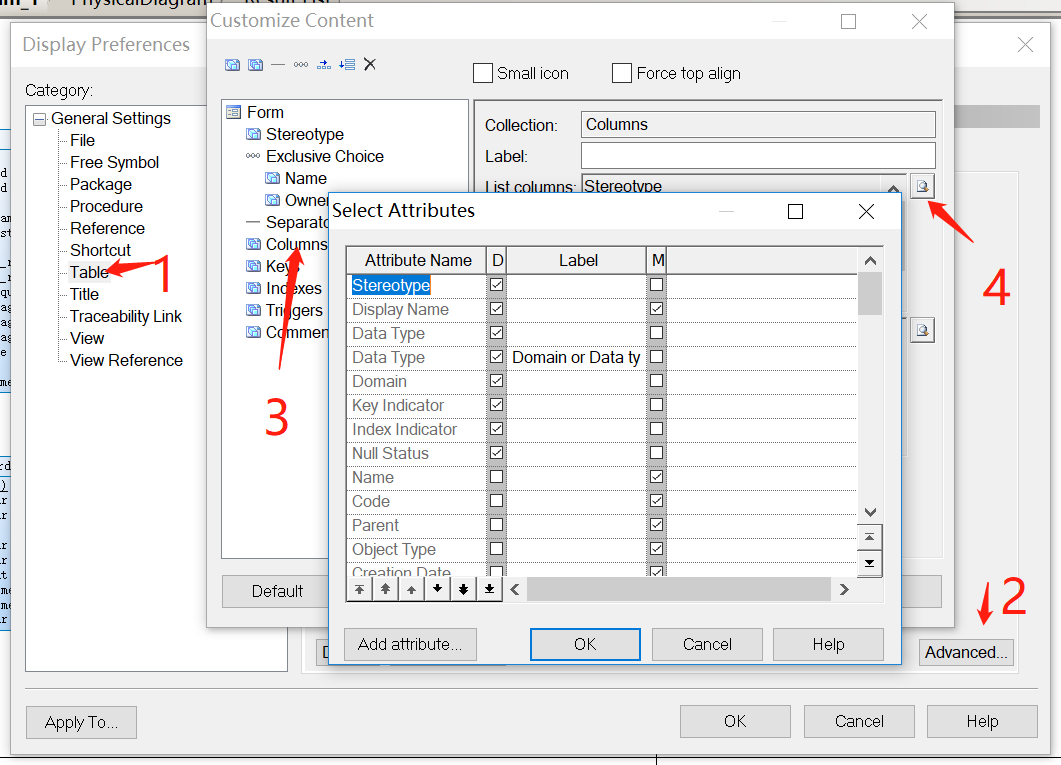

打开菜单 Tools>Display Perferences..

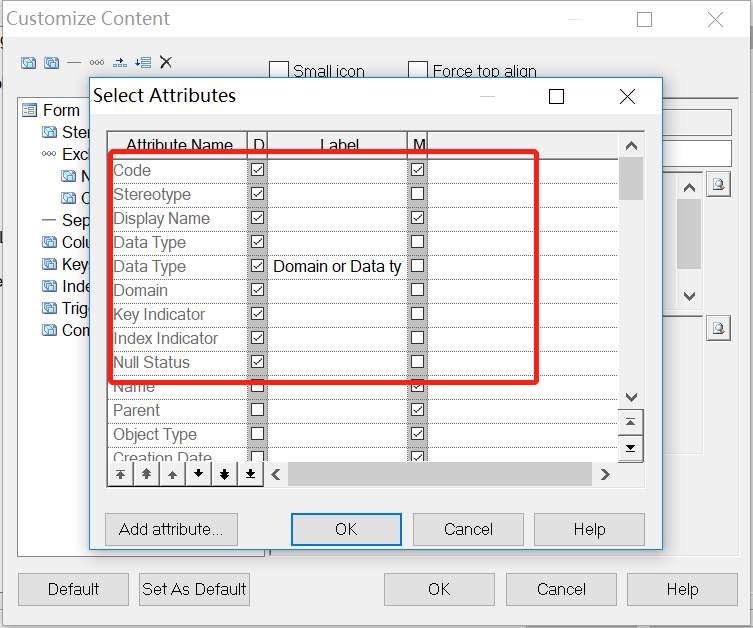

调整显示的Attribute

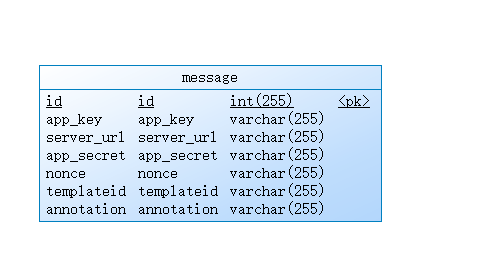

OK，保存，确定，退出设置页，应用到所有标识，可以看到表变化
让Name里面的值显示的是comment里面的值
在使用REVERSE ENGINEER从数据库反向生成PDM的时候，PDM中的表的NAME和CODE事实上都是CODE，为了把NAME替换为数据库中Table或Column的中文Comment，可以使用以下脚本：
在PowerDesigner中使用方法为:
打开菜单Tools>Execute Commands>Edit/Run Script.. 或者用快捷键 Ctrl+Shift+X
Option Explicit
ValidationMode = True
InteractiveMode = im_Batch Dim mdl ' the current model ' get the current active model
Set mdl = ActiveModel
If (mdl Is Nothing) Then MsgBox "There is no current Model "
ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) Then MsgBox "The current model is not an Physical Data model. "
Else ProcessFolder mdl
End If Private sub ProcessFolder(folder)
On Error Resume Next Dim Tab 'running table for each Tab in folder.tables if not tab.isShortcut then tab.name = tab.comment Dim col ' running column for each col in tab.columns if col.comment="" then else col.name= col.comment end if next end if next Dim view 'running view for each view in folder.Views if not view.isShortcut then view.name = view.comment end if next ' go into the sub-packages Dim f ' running folder For Each f In folder.Packages if not f.IsShortcut then ProcessFolder f end if Next
end sub

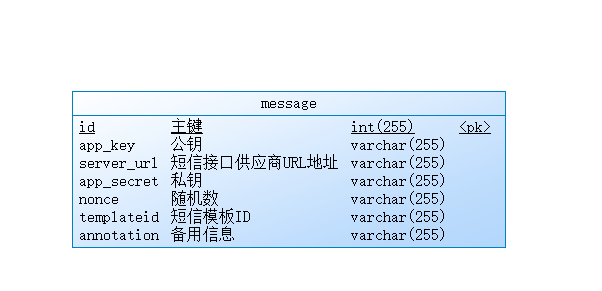

执行完，可以看到第3列显示备注哈哈，效果如下
原理就是把显示name的列的值，替换成注释的值，所以下次如果调整comment，还有重新执行脚本，所以最好放在最后执行
参考:https://blog.csdn.net/qq_36090463/article/details/94732758
