计算机网络【某个单位的网点由4个子网组成，结构如图所示，其中主机H1、H2、H3、H4的IP地址和子网掩码如表所示。 (1)请写出路由器R1到4个子网的路由表。(2)...】

 原文链接：

1. 百度教育
2. 计算机网络简答与综合 - 百度文库

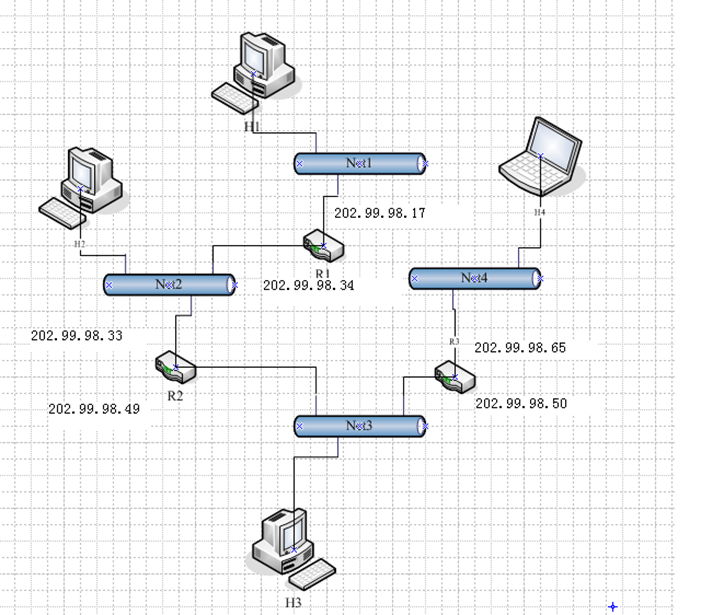

某个单位的网点由4个子网组成，结构如图所示，其中主机H1、H2、H3、H4的IP地址和子网掩码，如表所示。
(1)请写出路由器R1到4个子网的路由表。
(2)试描述主机H1发送一个IP数据报到主机H2的过程（包括物理地址解析过程）。

主机	IP地址	子网掩码
H1	202.99.98.18	255.255.255.240
H2	202.99.98.35	255.255.255.240
H3	202.99.98.51	255.255.255.240
H4	202.99.98.66	255.255.255.240

解答：

(1)将H1、H2、H3、H4的IP地址分别与它们的掩码进行与操作，可以得到4个子网的网络地址，分别为：202.99.98.16、202.99.98.32、202.99.98.48、202.99.98.64。因此，路由器R1到4个子网的路由表，如表所示。

目的网络	子网掩码	下一跳	目的网络	子网掩码	下一跳
202.99.98.16	255.255.255.240	直接	202.99.98.48	255.255.255.240	202.99.98.33
202.99.98.32	255.255.255.240	直接	202.99.98.64	255.255.255.240	202.99.98.33

(2)主机H1向主机H2发送一个IP数据报的过程如下：

a.主机H1首先构造一个源IP地址为202.99.98.18、目的IP地址为202.99.98.35的IP数据报，然后将该数据报传送给数据链路层；

b.然后，主机H1通过ARP协议获得路由器R1(202.99.98.17)所对应的MAC地址，并将其作为目的MAC地址填入封装有IP数据报的帧，然后将该帧发送出去；

c.路由器R1收到该帧后，去除帧头和帧尾，得到IP数据报，然后根据IP数据报中的目的IP地址(202.99.98.35)去查找路由表，得到下一跳地址为直接广播；

d.然后路由器R1通过ARP协议得到主机H2的MAC地址，并将其作为目的MAC地址填入封装有IP数据报的帧，然后将该帧发送到子网net2上；

e.主机H2将收到该帧，去除帧头帧尾，并最终得到从主机H1发来的IP数据报。
