arduino pro mini ATMEGA328P 连线和点亮第一盏LED（同时记录烧录失败的问题stk500_recv）

先说一句，买了这个片的最好使用avr编程器，或者用其他 arduino 烧写了 ISP下载程序作为编程器给 pro mini下载，或者用ch340引出DTR接到rst使用（前提是pro mini里面有bootloader 不是空白芯片）

正常avr芯片下载使用6线，vcc gnd sck mosi miso rst ，也就是 SPI 的5条线加上RST复位

我用ch340也是临时用法，当时手里没有avr下载器，板载按钮是RST复位按钮，忽略下面提到的镊子短接RST，下载提示的时候，需要按一下rst

或者参考我修改ch340引出DTR的方法，在文章最后有电路图，把DTR接到RST

PY32F003 入门-CSDN博客PY32F003https://blog.csdn.net/firseve/article/details/126661827

以前写的内容，这里作分隔符

还有一个就是你的 0和1 接了外设，这2个口是串口，下载程序的时候，不能接其他设备会造成串口干扰，拔了。

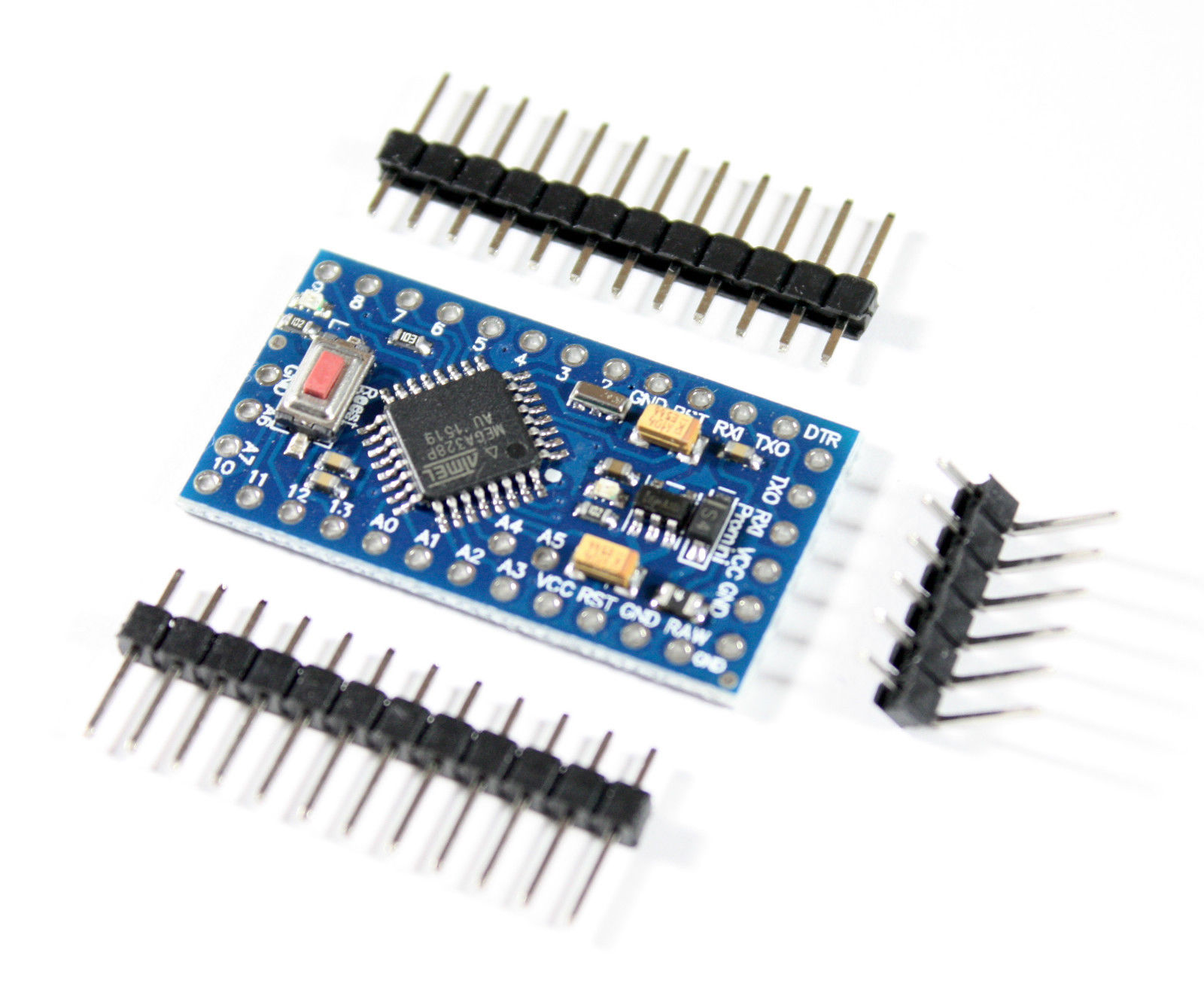

直接跟TB抓了张图作为开始

与其他arduino的开发板不同的是，这块板子没有USB接口，所以我们无法直接连接到电脑~

这时候我们需要的是通过TTL方式连接，使用 VCC GND TX RX

这里我们需要的是USB转TTL的转接板，我这个是 ch340g，也就是很多开发板上都会集成的廉价国产芯片，国外很多板子喜欢使用的是cp210x 系列的芯片，还有 pl230x 系列的（大锅盖中9升级更新用这个芯片）

（上面的就是ch340g）

下面给张正面照

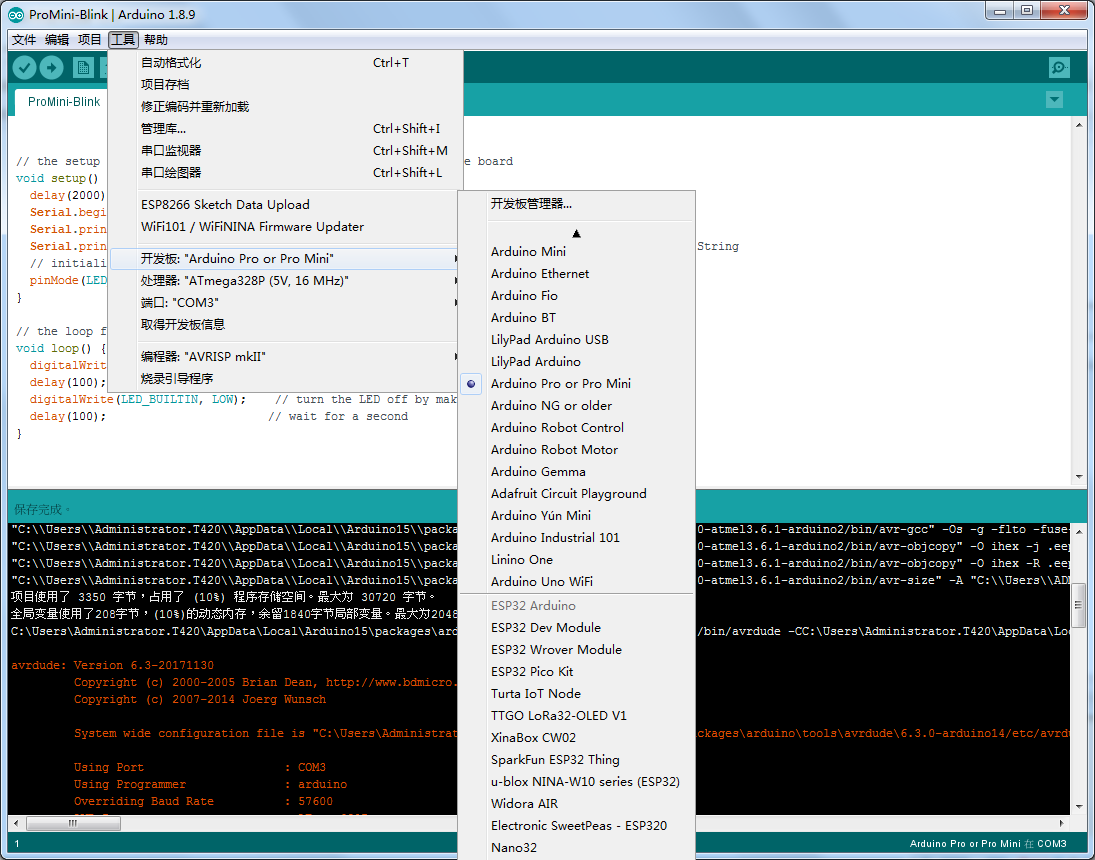

多手截图，选择开发板的位置，处理器注意选择对应的型号（看不清就点开或者另存为，都是大图）

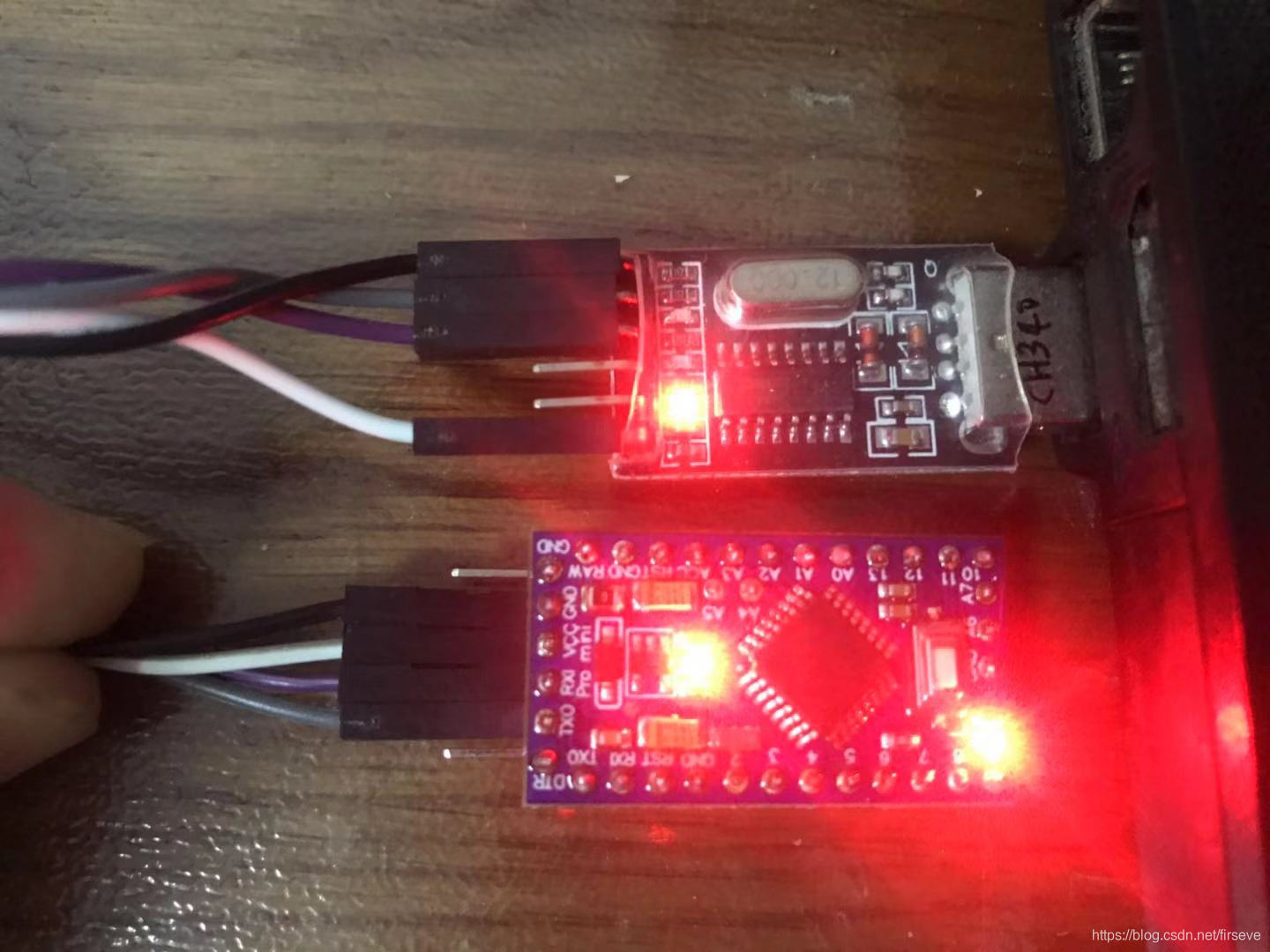

这里需要注意的除了使用5v或者3.3v去接arduino的vcc，gnd接gnd，RX和TX是反接的（上面的RX接下面的TX）

敲黑板的重点！！！！！

提前看好了 arduino这块板子的供电是 5v 还是 3.3v，如果操作不当看错了参数小心冒烟，虽然短时间不会坏，但能活多久这是个问题）

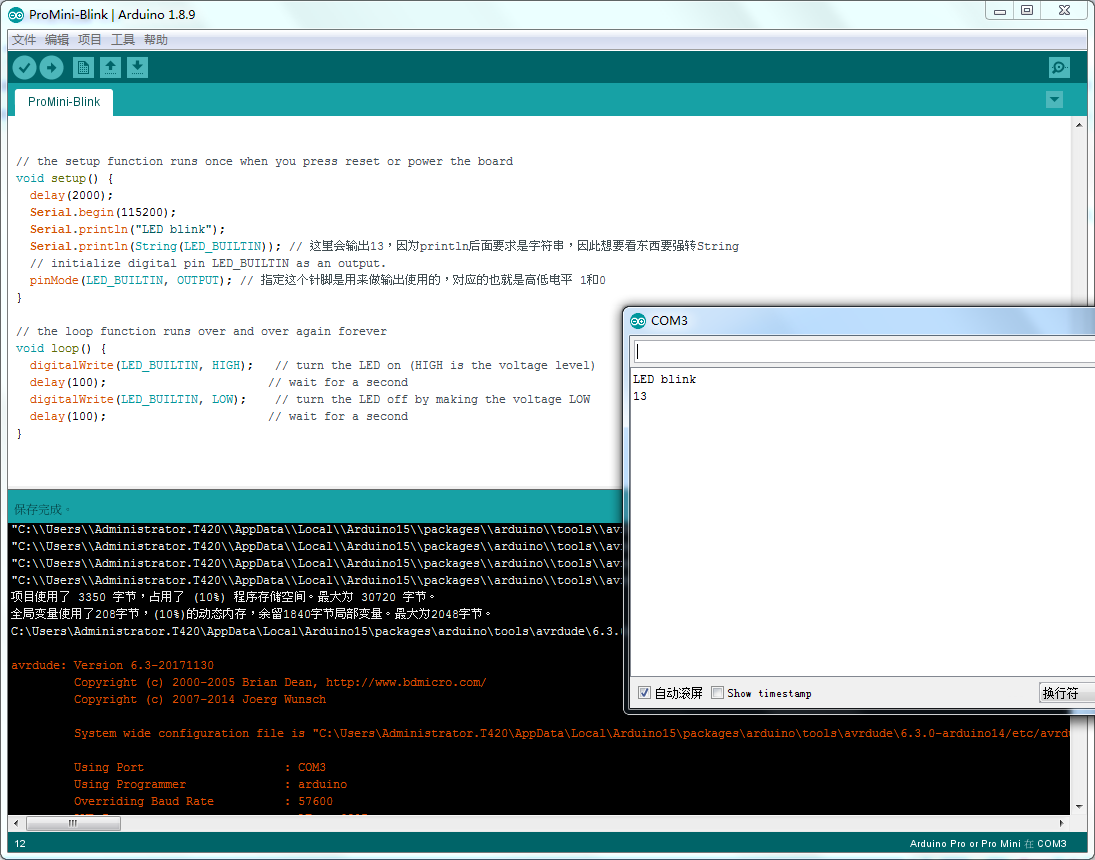

然后是准备一个代码用来测试

void setup() {delay(2000);Serial.begin(115200);Serial.println("LED blink");// 这里会输出13，因为println后面要求是字符串，因此想要看东西要强转StringSerial.println(String(LED_BUILTIN)); // initialize digital pin LED_BUILTIN as an output.pinMode(LED_BUILTIN, OUTPUT); // 指定这个针脚是用来做输出使用的，对应的也就是高低电平 1和0
}// the loop function runs over and over again forever
void loop() {digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)delay(100);                       // wait for a seconddigitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOWdelay(100);                       // wait for a second
}

写在最后这里的另一个重点是！！！！

每次点右箭头→但是程序运行到上图位置之后会提示错误（后面还有重复10次都失败的提示）

avrdude: stk500_recv(): programmer is not responding

因为程序运行到这个位置的时候需要你 手动RST 复位板子（pro mini 有一个板载按钮，作用虽然是复位，但是烧录的时候也需要你在程序停在上图位置的时候按一下。）

         Using Programmer              : arduino
         Overriding Baud Rate          : 57600

然后程序会继续写入，同样

avrdude: Version 6.3-20171130Copyright (c) 2000-2005 Brian Dean, http://www.bdmicro.com/Copyright (c) 2007-2014 Joerg WunschSystem wide configuration file is "C:\Users\Administrator.T420\AppData\Local\Arduino15\packages\arduino\tools\avrdude\6.3.0-arduino14/etc/avrdude.conf"Using Port                    : COM3Using Programmer              : arduinoOverriding Baud Rate          : 57600AVR Part                      : ATmega328PChip Erase delay              : 9000 usPAGEL                         : PD7BS2                           : PC2RESET disposition             : dedicatedRETRY pulse                   : SCKserial program mode           : yesparallel program mode         : yesTimeout                       : 200StabDelay                     : 100CmdexeDelay                   : 25SyncLoops                     : 32ByteDelay                     : 0PollIndex                     : 3PollValue                     : 0x53Memory Detail                 :Block Poll               Page                       PolledMemory Type Mode Delay Size  Indx Paged  Size   Size #Pages MinW  MaxW   ReadBack----------- ---- ----- ----- ---- ------ ------ ---- ------ ----- ----- ---------eeprom        65    20     4    0 no       1024    4      0  3600  3600 0xff 0xffflash         65     6   128    0 yes     32768  128    256  4500  4500 0xff 0xfflfuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00hfuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00efuse          0     0     0    0 no          1    0      0  4500  4500 0x00 0x00lock           0     0     0    0 no          1    0      0  4500  4500 0x00 0x00calibration    0     0     0    0 no          1    0      0     0     0 0x00 0x00signature      0     0     0    0 no          3    0      0     0     0 0x00 0x00Programmer Type : ArduinoDescription     : ArduinoHardware Version: 2Firmware Version: 1.16Vtarget         : 0.0 VVaref           : 0.0 VOscillator      : OffSCK period      : 0.1 usavrdude: AVR device initialized and ready to accept instructionsReading | ################################################## | 100% 0.00savrdude: Device signature = 0x1e950f (probably m328p)
avrdude: reading input file "C:\Users\ADMINI~1.T42\AppData\Local\Temp\arduino_build_450173/ProMini-Blink.ino.hex"
avrdude: writing flash (3350 bytes):Writing | ################################################## | 100% 1.00savrdude: 3350 bytes of flash written
avrdude: verifying flash memory against C:\Users\ADMINI~1.T42\AppData\Local\Temp\arduino_build_450173/ProMini-Blink.ino.hex:
avrdude: load data flash data from input file C:\Users\ADMINI~1.T42\AppData\Local\Temp\arduino_build_450173/ProMini-Blink.ino.hex:
avrdude: input file C:\Users\ADMINI~1.T42\AppData\Local\Temp\arduino_build_450173/ProMini-Blink.ino.hex contains 3350 bytes
avrdude: reading on-chip flash data:Reading | ################################################## | 100% 0.74savrdude: verifying ...
avrdude: 3350 bytes of flash verifiedavrdude done.  Thank you.
