VRRP实现网关冗余

VRRP实现网关冗余

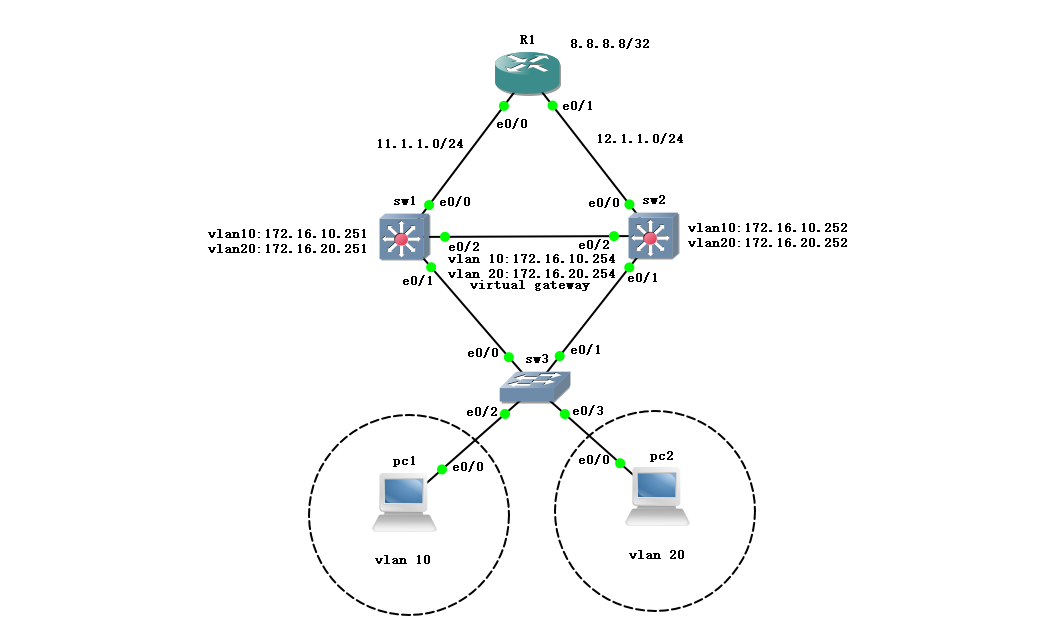

实验拓扑

配置要求

1、配置 sw1、sw2、sw3之间的 trunk 链路；
interface range e0/0 , e0/1
switchport trunk encapsulation dot1q
switchport mode trunk
show interface trunk
2、配置 sw1、sw2、R1 之间的 OSPF 协议，要求 sw1、sw2 能 ping 通 8.8.8.8；
router ospf 100
router-id 1.1.1.1
network 8.8.8.8 0.0.0.0 area 0
network 11.1.1.0 0.0.0.255 area 0
network 12.1.1.0 0.0.0.255 area 0
3、sw1 和 sw2 之间配置 VRRP 协议，根据拓扑要求设置虚拟网关地址；
sw1：
interface vlan 10
no shutdown
ip address 172.16.10.251 255.255.255.0
vrrp 10 172.16.10.254
vrrp 10 priority 200
vrrp 10 preempt
interfa
