【模电复习——二极管】

1、本征半导体定义

1）半导体：具有纯净的晶体结构的半导体称为本征半导体；

2）PN结：具有单向导电性；

3）反向击穿：反向电压过高时失去单向导电性（具体查看半导体的手册）；

4）PN结的电容效应：信号频率过高的时候，失去单向导电性。

2、半导体二极管

1）基本原理半导体中掺杂中的“反型”，N型半导体中掺杂P型半导体，或者反过来;

2）有三种类型，1、点接触型：适用于高频电路和小功率整流；2、面接触型：因为结电容较大，所以适用于较低频频率个，一般作为整流管；3、平面型；

3）N或者P型半导体的导通电压，硅材料的Ud=0.7V,锗材料的Ud=0.2V，一般没有说的话，就是硅材料的，所以Ud=0.7V;

2.1含二极管电路的分析

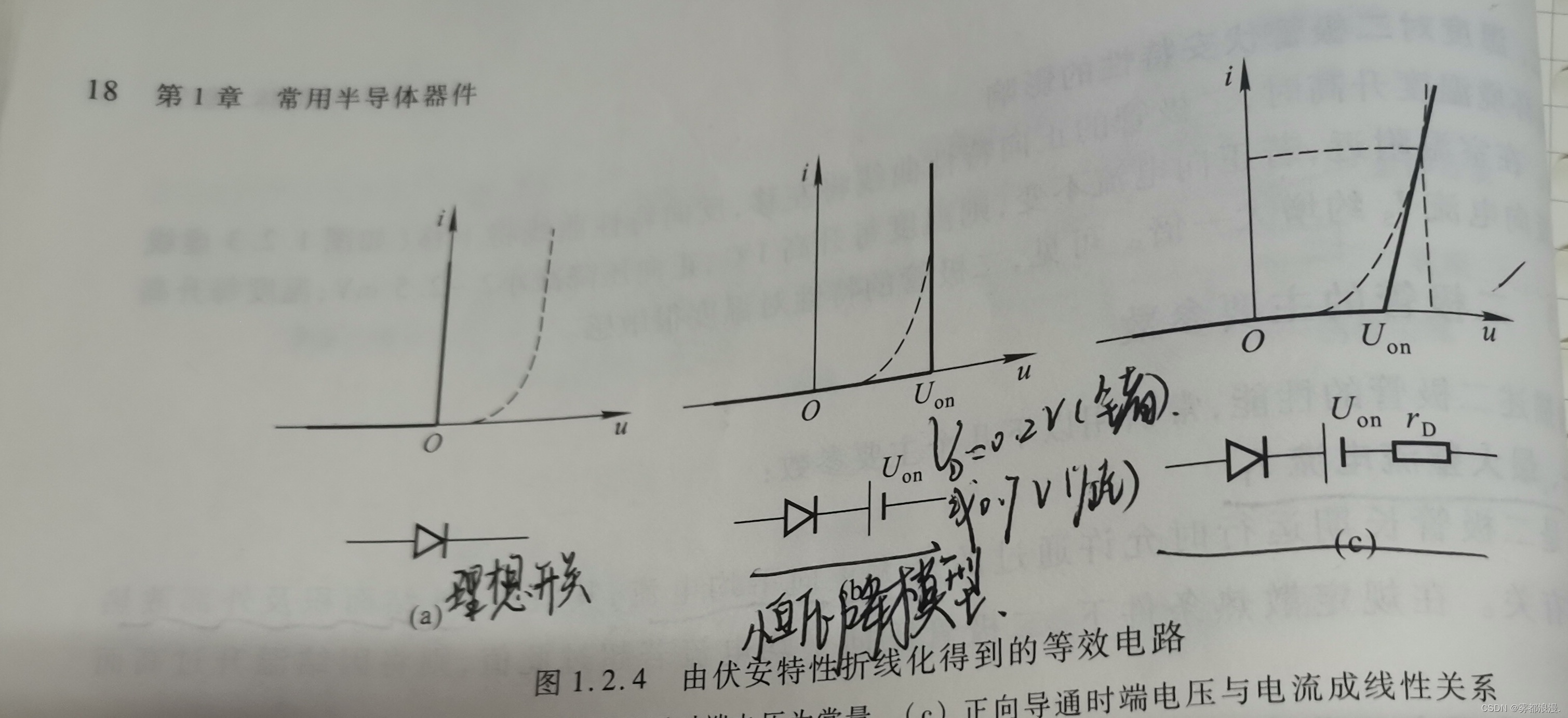

1）判断采用何种等效模型3

若给出正向的压降=恒压源模型；

若忽略了正向的压降=理想二极管，就相当于导线一样；

2）判断二极管导通还是截止

做法是去掉二极管，计算正电压Up和负电压Un：

对于恒压源模型，如果Up-Un>Ud,为导通；如果Up-Un

对于理想二极管模型，如果Up-Un>0,为导通；如果Up-Un<0,为截止；

3）用简单元器件去替代二极管（导通还是截止）

导通的时候：是恒压源模型的话，就等效为电压源，大小为Ud，极性跟原来二极管一样；

导通的时候：是理想二极管的话，就等效为导线；

截止的时候：都等效为开路

3、稳压二极管

构造：通常为硅管Ud=0.7V导通电压，原理：工作在反向击穿区，需要限制电流。

稳定电压：Uz   ;最大稳定电流Izm和最小稳定电流Imin。

作用：在反向击穿时候，在一定的电流范围内，也可以说是在一定的功率消耗范围内，端电压几乎不变，表现出稳压特性。

3、1含有稳压二极管的电路分析

1、通常为恒压源模型

2、判断稳压管正向导通、反向截止还是反向击穿

Up-Un>Ud;在导通区,可以替换为电压源，极性不变；

-Uz<(Up-Un)

Up-Un<-Uz;在击穿区，可以替换为电压源，极性与原来的相反；

4、特殊的二极管

1）发光二极管：正向压降大于普通二极管，毫安级电流即可发光；

2）变容二极管：利用PN结电容随外加电压的改变的特性，通常工作在截止区；
