OPENCV绘制指定色块的轮廓和形心

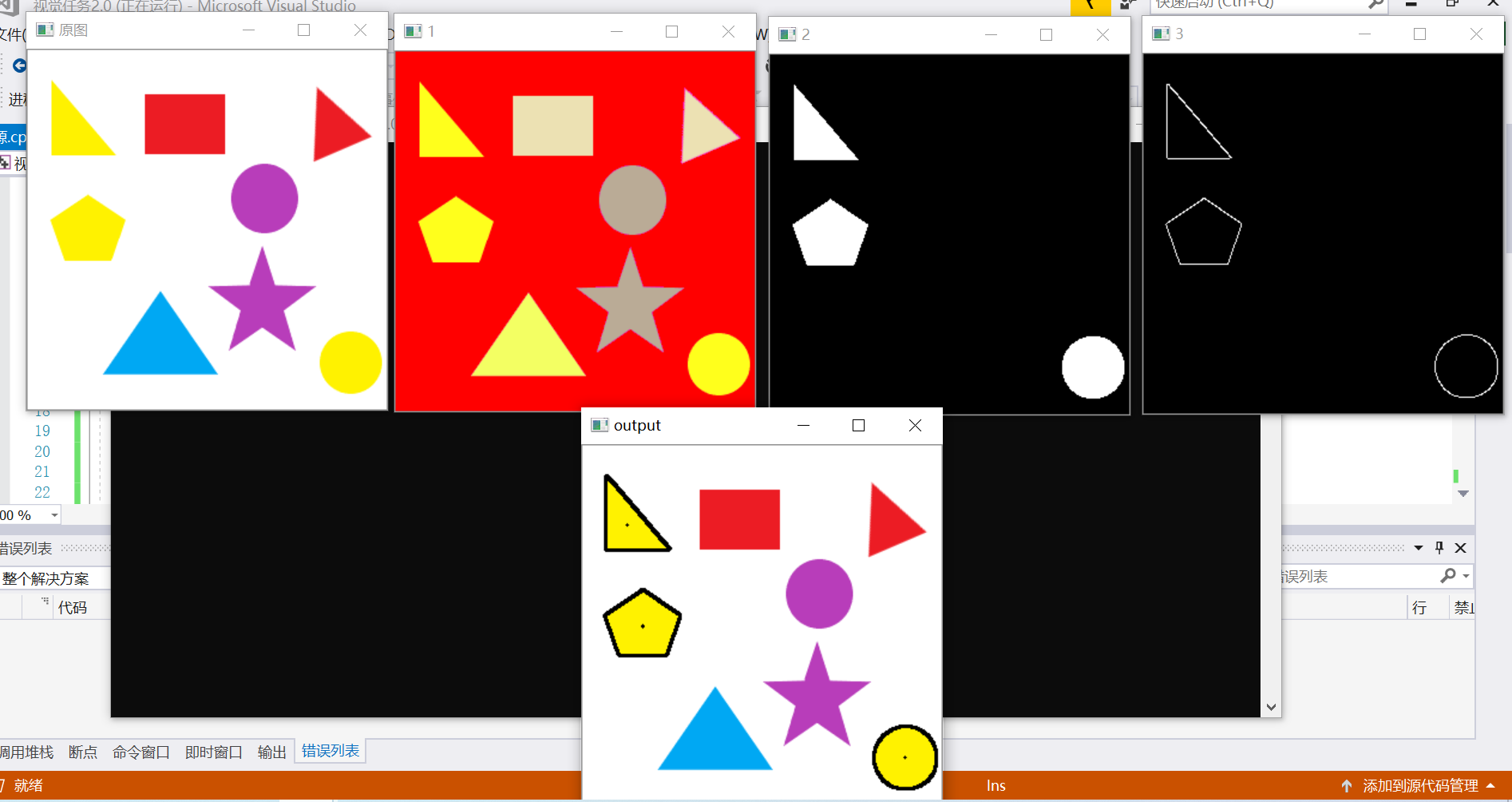

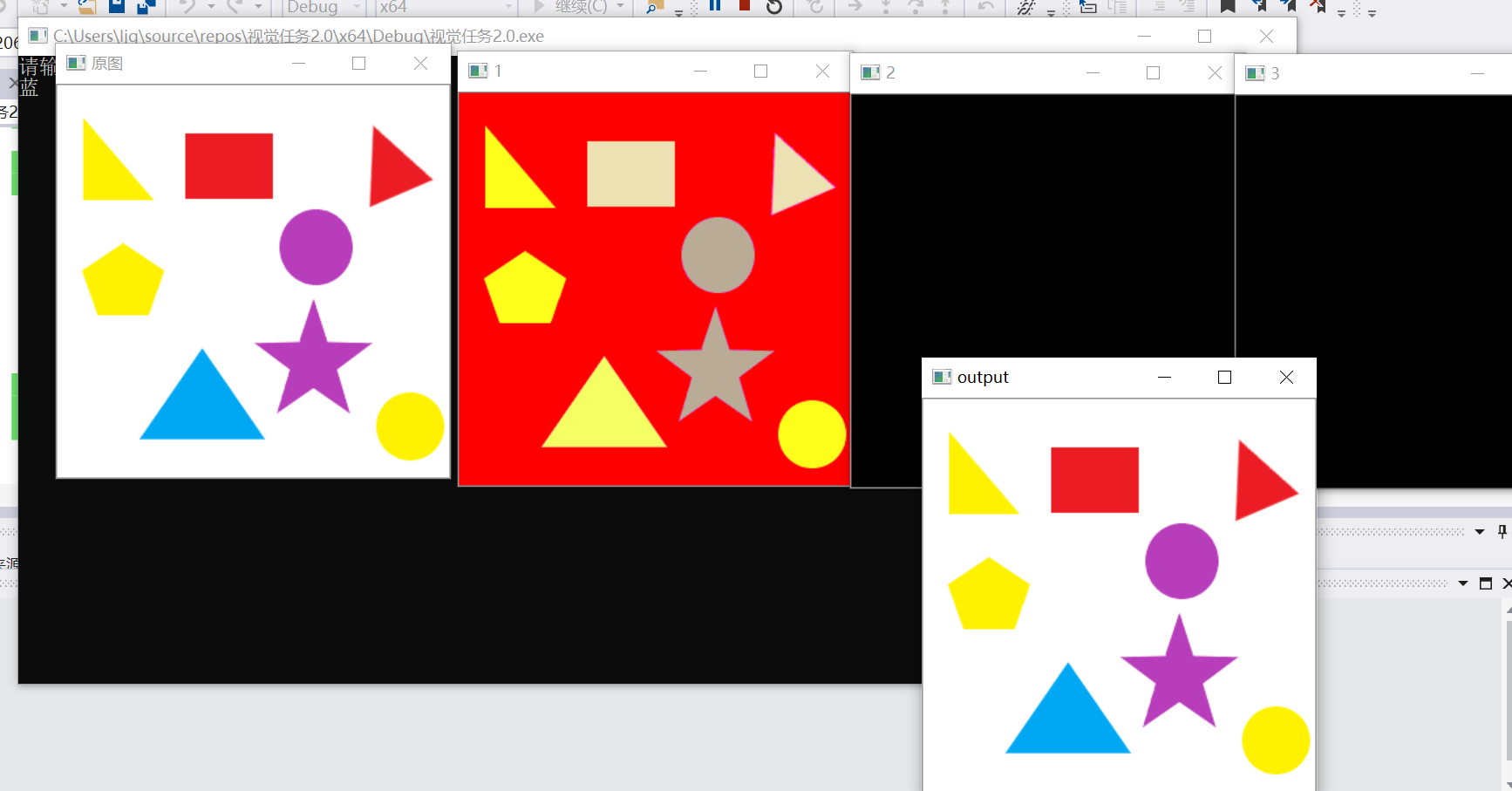

效果展示：


思路是将图片转化为hsv格式，然后用inRange函数变为黑白二值化图像，二值化图像有噪点时用开操作闭操作去除，用canny算子检测边缘，findContours函数寻找轮廓，再计算轮廓矩 和中心，再绘制轮廓和形心
图片转化为hsv格式

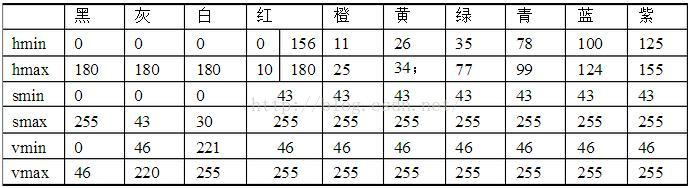

图为各种颜色的hsv值对应表

cvtColor(src, hsv, CV_BGR2HSV); //直接转换为hsv

贴上详细介绍hsv的博文

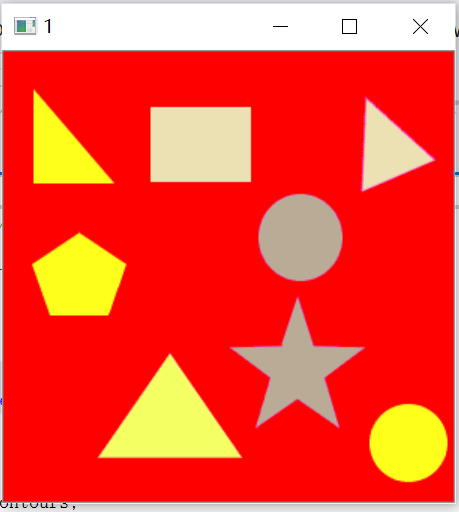

HSV效果图

inRange函数

//inRange函数可以将指定颜色转化为白色，其他颜色转化为黑色inRange(hsv, Scalar(26, 43, 46), Scalar(34, 255, 255), temp);

第一个变量为输入的hsv图片，第二个是某颜色对应的hsv_min值，第三个是某颜色对应的hsv_max值,第四个是输出的图像

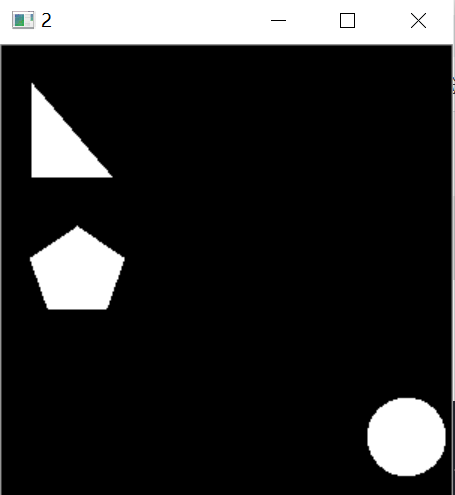

效果图

Canny函数

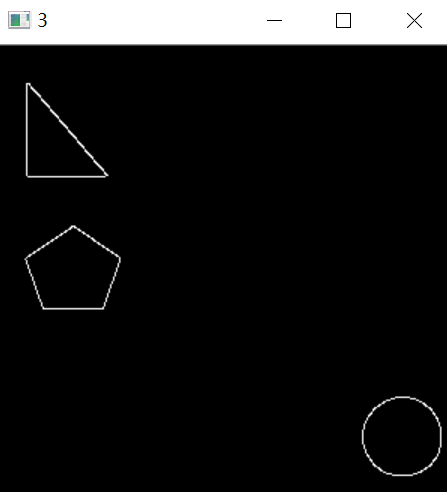

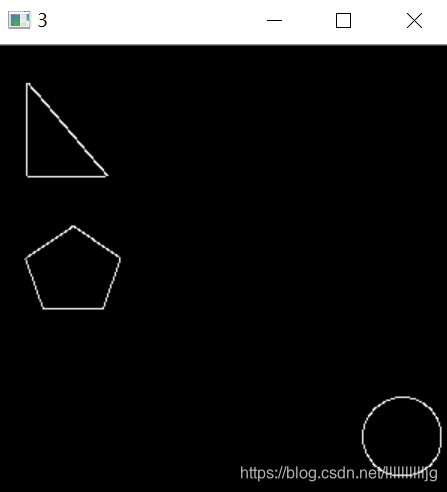

//对得到的二值化图像进行边缘检测Canny(temp, temp, 20, 80, 3, false);

效果图

寻找轮廓

findContours(temp, contours, hierarchy, RETR_TREE, CHAIN_APPROX_SIMPLE, Point(0, 0));

计算轮廓矩 和轮廓中心

//计算轮廓矩  vector<Moments> mu(contours.size());    for (int i = 0; i < contours.size(); i++){mu[i] = moments(contours[i], false);}//计算轮廓中心vector<Point2f>  mc(contours.size());   for (int i = 0; i < contours.size(); i++){mc[i] = Point2d(mu[i].m10 / mu[i].m00, mu[i].m01 / mu[i].m00);}

绘制轮廓标和标定形心

Mat drawing = Mat::zeros(temp.size(), CV_8UC3);for (int i = 0; i < contours.size(); i++){Scalar color = Scalar(0, 0, 0);//第一个变量用初始图像可以将轮廓绘制到原图上drawContours(src, contours, i, color, 2, 8, hierarchy, 0, Point(0, 0));//指的是标定形心，第一个变量用初始图像可以将形心绘制到原图上circle(src, mc[i], 1, Scalar(0, 0, 0), -1, 6, 0);      //画中心圆}

代码少了降噪部分，图是自己画的比较清晰没有噪点等问题就没有写。
除此之外还出现了一些问题
问题

指点蓝色时没达到效果。

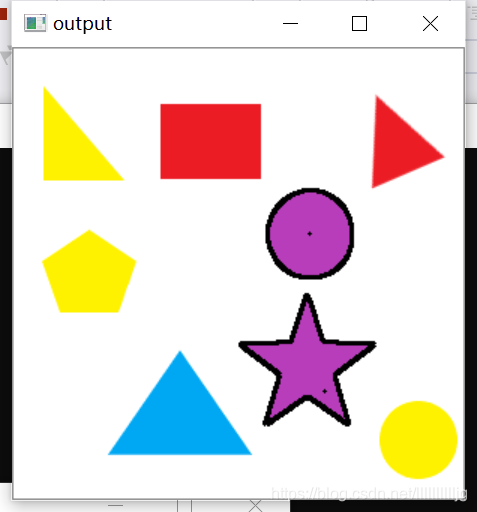

标定紫色时星星的形心不在中间。
以上两个问题还想不到解决方法。。。
