H3C PPP双向验证

H3C PPP双向验证

• 一、项目拓扑
• 二、项目需求
• 三、配置步骤
• 四、测试

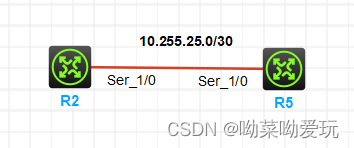

一、项目拓扑

二、项目需求

R2 和 R5 使用 PPP 链路直连，PPP 进行单向 chap 验证

三、配置步骤

1. 配置IP地址略
2. 在r2上创建用户r5，密码123，服务类型ppp。

[r2]local-user r5 class network
[r2-luser-network-r5]password simple 123
[r2-luser-network-r5]service-type ppp

2. 在r5上创建用户r2，密码123，服务类型ppp。

[r5]local-user r2 class network
[r5-luser-network-r2]password simple 123
[r5-luser-network-r2]service-type ppp

3. 在r2上进入端口S1/0，ppp认证为chap，用户名r2，密码123。

[r2]interface Serial 1/0
[r2-Serial1/0]ppp authentication-mode chap
[r2-Serial1/0]ppp chap user r2
[r2-Serial1/0]ppp chap password simple 123

4. 在r5上进入端口S1/0，ppp认证为chap，用户名r5，密码123。

[r5]interface Serial 1/0
[r5-Serial1/0]ppp authentication-mode chap
[r5-Serial1/0]ppp chap user r5
[r5-Serial1/0]ppp chap  password simple 123

四、测试

在r2上进入端口S1/0，关闭端口再开启，查看是否出现双up，出现则ppp配置完成。

[r2-Serial1/0]  shutdown
[r2-Serial1/0]undo shutdown
