【ZYNQ Ultrascale+ MPSOC FPGA教程】第十五章 HDMI字符显示实验

原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

实验Vivado工程为“hdmi_char”。

在HDMI输出实验中讲解了HDMI显示原理和显示方式，本实验介绍如何使用FPGA实现字符显示，通过这个实验更加深入的了解HDMI的显示方式。

1. 实验原理

实验通过字符转换工具将字符转换为16进制coe文件存放到单端口的ROM IP 核中，再从ROM 中把转换后的数据读取出来显示到HDMI上。

2.程序设计

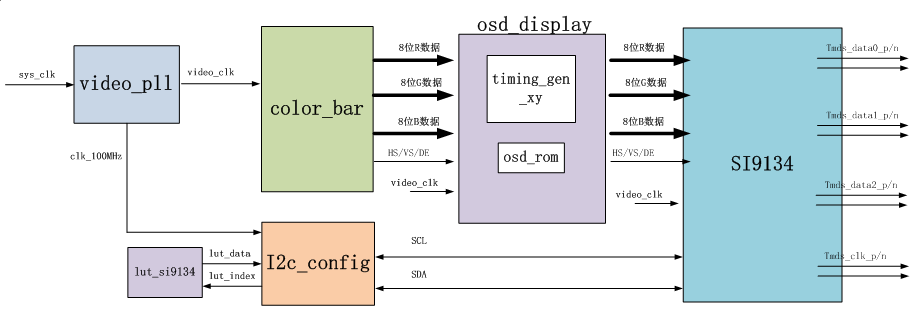

字符显示例程是在HDMI显示的基础上增加了一个osd_display的模块，“osd_display”模块是用来读取存储在Rom ip核里转换后的字符信息，并在指定区域显示。程序框图如下图所示：

2.1 在“timing_gen_xy”模块是根据HDMI时序标准定义了“x_cnt”和“y_cnt”两个计数器并由这两个计数器产生了HDMI显示的“x”坐标和“y”坐标。程序中用“vs_edge”和“de_falling”分别表示场同步开始信号和数据有效结束信号。其原理如下图所示：

<
