Android 代码覆盖率如何实现
背景
很多团队都是通过测试这一流程来作为代码高质量上线的最后一道关卡，所以保证测试这一流程不出问题是非常重要的。
因此为了提高代码质量，通常有以下几种方案：
- 通过单测，来cover部分代码逻辑的边界
- 通过代码覆盖率，让测试团队的黑盒测试尽可能的覆盖完大部分分支
- 通过自动化测试，把部分人工验证的场景交给机器验证
当然，就算把上边的几种方案都做了，也不能保证线上不出问题，不过较大程度上的降低线上出现问题的场景，收益还是比较大的。
本文会针对代码覆盖率这一场景进行分析。在android的代码覆盖率使用中，使用比较多的还是jacoco。在android的整个工具链中，也已经内置了jacoco了。我们可以不需要引入其他库也能够使用jacoco。
jacoco使用
在Android中使用jacoco进行代码覆盖率比较简单，按照下面几个步骤即可开启并展示结果。
开启jacoco插件
1plugins {
2 id 'com.android.application'
3 id 'kotlin-android'
4 id 'jacoco'
5}
6
7jacoco {
8 toolVersion = "0.8.5"
9}
jacoco在androidStudio已经内置了。在androidStudio中可以直接开启jacoco插件。
可以通过jacoco的Extension设置指定的的jacoco版本。
开启打包插桩开关
1 buildTypes {2 release {3 minifyEnabled false4 testCoverageEnabled = true 5 proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'6 }7 debug {8 testCoverageEnabled = true9 }
10 }
需要在BuildTypes中，针对不同的打包类型，通过 testCoverageEnabled 开启代码插桩。
保存代码覆盖结果
通过编译期间的代码插桩，运行时会实时记录代码运行情况。需要我们在我们自定义的时机保留代码覆盖结果。支持同一个文件追加写入。
1object JacocoUtil {2 val ecFile = File(Environment.getExternalStorageDirectory(), "/coverage.ec")3 fun generateEcFile() {45 val agent = Class.forName("org.jacoco.agent.rt.RT")6 .getMethod("getAgent")7 .invoke(null)8 writeBytes2File(ecFile.absolutePath, agent.javaClass.getMethod("getExecutionData",9 Boolean::class.javaPrimitiveType).invoke(agent, false) as ByteArray)
10 }
11 }
通过反射获取jacoco的Agent实例，再通过反射获取出来代码覆盖结果的字节流，写入到文件中。
1public byte[] getExecutionData(final boolean reset) {
2 final ByteArrayOutputStream buffer = new ByteArrayOutputStream();
3 try {
4 final ExecutionDataWriter writer = new ExecutionDataWriter(buffer);
5 data.collect(writer, writer, reset);
6 } catch (final IOException e) {}
7 return buffer.toByteArray();
8 }
从手机中dump指定覆盖率文件，放在指定文件夹
1adb pull sdcard/coverage.ec xxx/MyTest/app/build/ecf
通过保留文件，解析代码覆盖率报告
在gradle文件中，增加处理任务。
1task jacocoTestReport(type: JacocoReport) {2 group = "JacocoReport"3 description = "Generate Jacoco coverage reports after running tests."4 reports {5 html.enabled = true6 }7 classDirectories.from = files(files(coverageClassDirs).files.collect {8 fileTree(dir: "$rootDir" + it)9 })
10 sourceDirectories.from = files(coverageSourceDirs)
11 executionData.from = files("$buildDir/ecf/coverage.ec")
12
13 doFirst {
14 coverageClassDirs.each { filePath ->
15 println("$rootDir" + filePath)
16 new File("$rootDir" + filePath).eachFileRecurse { file ->
17 if (file.name.contains('$$')) {
18 file.renameTo(file.path.replace('$$', '$'))
19 }
20 }
21 }
22 }
23}
查看报告

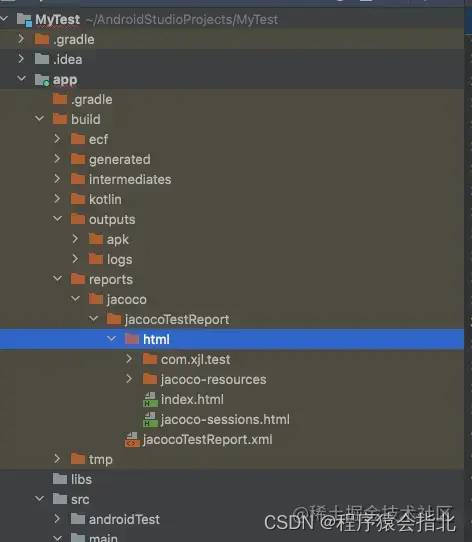

在执行完生成报告Task之后，可以看到在build目录下会多生成一个reports文件夹，生成的报告就在里面。
查看对应的覆盖结果如下：

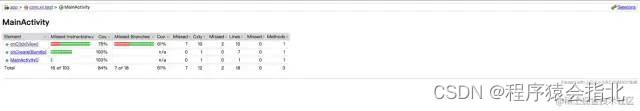

各个类覆盖详情：
列表展示
单个类的覆盖详情：
jacoco原理
看完了jacoco的简单使用，我们再来看看jacoco的实现
构建方式
jacoco整体是使用maven的方式去构建的。maven构建的方式是java中通用的构建方式。
maven构建相对于android中gradle构建区别还是比较大的。最主要的不同点是在构建配置
配置上：
Gradle基于groovy语言和DSL语法提供了简明、灵活、可读性强的配置方式
maven使用xml文件格式进行配置，较为繁琐
可扩展性：
gradle扩展任何语言的构建，maven不行。
构建性能：
gradle支持增量构建
gradle支持构建缓存
gradle支持守护进程
所以gradle的构建性能要优于maven。
插件开发
在阅读代码插桩入口时，发现类上边都会打上一个特定的注解Mojo
1@Mojo(name = "instrument", defaultPhase = LifecyclePhase.PROCESS_CLASSES, threadSafe = true)
2public class InstrumentMojo extends AbstractJacocoMojo {}
Maven plain Old Java Object ，mojo是基于maven的插件开发的注解。每一个mojo对象都是一个执行目标。
类似于gradle中的gradle-plugin。一个mojo就对应着一个java类，在整体jar包编译时，会执行配置的插件。
代码插入方式
jacoco记录代码覆盖率完全依赖于对原始代码的插桩，需要在原始代码中插入探针，通过运行时记录探针执行来计算代码覆盖来。
插入代码有两套实现
动态方式：在Jvm加载class过程中，动态的去修改class
离线模式：在编译class的阶段，对原始class进行修改，生成类已经带有全量的插入代码
动态方式之javaAgent
利用JVM提供的
InstrumentAPI
来更改加载的到JVM的现有字节码。
JavaAgent也有两种方式修改字节码
静态修改：在加载jar包之前修改字节码。静态加载会调用到premain方法。
java -javaagent:agent.jar -jar xxx.jar
比如jacoco就使用的静态修改的方式。可以查看其PreMain的premain方法
1public static void premain(final String options, final Instrumentation inst)
2 throws Exception {
final AgentOptions agentOptions = new AgentOptions(options);
3
4final Agent agent = Agent.getInstance(agentOptions);
5final IRuntime runtime = createRuntime(inst);
6runtime.startup(agent.getData());
7inst.addTransformer(new CoverageTransformer(runtime, agentOptions,
8 IExceptionLogger.SYSTEM_ERR));
9
}
动态修改: 将javaAgent加载到已经运行的JVM中的过程称为动态加载。需要使用Java Attach API。
1public class XXX {
2public static void agentmain(String agentArgs, Instrumentation inst) {
3 // can use inst to add args
4}
}
离线模式
Jacoco的离线模式，是在编译阶段，通过ASM修改原始字节码。
本次会针对jacoco的离线模式进行分析，jacoco在android的使用场景上无法使用动态插入方式。
因为Android运行加载的本质上是Dex文件，已经不是jar包了，指令上和jar包不一样，javaAgent无法识别dex文件结构，所以在Android上只能使用离线模式。
原理
jacoco是如何实现的代码覆盖率的统计的呢？
简单来说关键逻辑可以分为三块：
插桩逻辑：通过ASM做静态代码插桩，提前给期望覆盖的类都添加上代码探针
覆盖率统计：运行时，把对应的类执行过的探针记录存储，存储在内存中，接入方在自己期望的时机进行探针记录的本地存储
报告计算：从本地导出探针记录，进行记录合并，将记录转为期望的结果显示，比如html等。
插桩逻辑
先看一个简单的例子
1class TestForJacocoData {
2 fun testMethod(result: Boolean) {
3 if (result) {
4 System.out.println("分支1")
5 return
6 }
7 System.out.println("分支2")
8 }
9}
经过jacoco插桩之后的代码逻辑为1public final class TestForJacocoData {2 private static transient /* synthetic */ boolean[] $jacocoData;34 private static /* synthetic */ boolean[] $jacocoInit() {5 boolean[] zArr = $jacocoData;6 if (zArr != null) {7 return zArr;8 }9 boolean[] probes = Offline.getProbes(-1643518976017980468L, "com/xx/zz/TestForJacocoData", 18);
10 $jacocoData = probes;
11 return probes;
12 }
13
14 public TestForJacocoData() {
15 $jacocoInit()[4] = true;
16 }
17
18 public final void testMethod(boolean z) {
19 boolean[] $jacocoInit = $jacocoInit();
20 if (z) {
21 $jacocoInit[0] = true;
22 System.out.println("分支1");
23 $jacocoInit[1] = true;
24 return;
25 }
26 $jacocoInit[2] = true;
27 System.out.println("分支2");
28 $jacocoInit[3] = true;
29 }
30}
通过这个样例代码在jacoco插桩前后的对比，可以发现jacoco的代码插桩会做下面几个操作：
每一个类都会插入一个名为$jacocoData的成员，jacocoData的类型为boolean数组
这个成员用来记录当次进程启动之后，该类的代码分支执行情况。当对应的分支执行之后，就会给对应的数组元素赋值为true。
每一个类都会插入$jacocoInit()的初始化方法
jacocoInit()的作用是在任意方法执行时，从本地已经保存的记录文件中获取当前类的分支执行情况，并给当前类的成员jacocoInit()的作用是在任意方法执行时，从本地已经保存的记录文件中获取当前类的分支执行情况，并给当前类的成员jacocoInit()的作用是在任意方法执行时，从本地已经保存的记录文件中获取当前类的分支执行情况，并给当前类的成员jacocoData赋初始值
对于每一个方法，针对各类型的指令，会插入代码探针。所谓的探针就是$jacocoInit[i] = true;语句，一旦执行到，就把当前位置的探针index设置为true，表示已经执行过了。
探针插入的关键逻辑如下所示：
1 public void insertProbe(final int id) {2 mv.visitVarInsn(Opcodes.ALOAD, variable);3 InstrSupport.push(mv, id);4 mv.visitInsn(Opcodes.ICONST_1);5 mv.visitInsn(Opcodes.BASTORE);6 }78 // InstrSupport.push9 public static void push(final MethodVisitor mv, final int value) {
10 if (value >= -1 && value <= 5) {
11 mv.visitInsn(Opcodes.ICONST_0 + value);
12 } else if (value >= Byte.MIN_VALUE && value <= Byte.MAX_VALUE) {
13 mv.visitIntInsn(Opcodes.BIPUSH, value);
14 } else if (value >= Short.MIN_VALUE && value <= Short.MAX_VALUE) {
15 mv.visitIntInsn(Opcodes.SIPUSH, value);
16 } else {
17 mv.visitLdcInsn(Integer.valueOf(value));
18 }
19 }
整体的探针插入的代码逻辑比较简单，主要关注下面两点：
在ASM中如何对数组元素的赋值，需要给操作数栈依次放入数组对象引用, 需要放入index位置以及具体要放入的值，通过BASTORE指令，把栈顶的boolean数组存入数组指定的索引位置。
对于不同大小的Int值处理的指令不一样。
int值-15，使用ICONST_（05）
jvm的解释：
1 Push the int constant (-1, 0, 1, 2, 3, 4 or 5) onto the operand stack
-1到5，直接将常量push到操作数据栈中。
1* int值在-128~127，使用BIPUSH
2
3 The immediate byte is sign-extended to an int value. That value is pushed onto the operand stack。
在字节码层面上会使用一个byte字节去实现。一个byte有8bit，第一个bit表示符号，后面7位表示具体大小，所以区间范围是-27~(27 -1)
1* int值在-32768~32767，使用SIPUSH
2
3 The immediate unsigned byte1 and byte2 values are assembled into an intermediate short where the value of the short is (byte1 << 8) | byte2. The intermediate value is then sign-extended to an int, and the resulting value is pushed onto the operand stack.
在字节码层面上会使用两个byte字节去实现。第一个bit表示符号，后面15bit表示具体的数值。所以区间范围是
-215~(215 -1)
1* 其他Int区间，使用的Ldc指令
插入规则
jacoco的插入规则是比较重要，如何能够尽可能的覆盖全每一个分支？可以看下具体的插桩代码。
关键的代码插入逻辑在MethodProbesAdapter中。
1public final class MethodProbesAdapter extends MethodVisitor {2 @Override3 public void visitLabel(final Label label) {4 if (LabelInfo.needsProbe(label)) {5 probesVisitor.visitProbe(idGenerator.nextId());6 }7 }8 @Override9 public void visitInsn(final int opcode) {
10 switch (opcode) {
11 case Opcodes.IRETURN:
12 case Opcodes.LRETURN:
13 case Opcodes.FRETURN:
14 case Opcodes.DRETURN:
15 case Opcodes.ARETURN:
16 case Opcodes.RETURN:
17 case Opcodes.ATHROW:
18 probesVisitor.visitInsnWithProbe(opcode, idGenerator.nextId());
19 break;
20 default:
21 probesVisitor.visitInsn(opcode);
22 break;
23 }
24 }
25 @Override
26 public void visitJumpInsn(final int opcode, final Label label) {
27 if (LabelInfo.isMultiTarget(label)) {
28 probesVisitor.visitJumpInsnWithProbe(opcode, label,
29 idGenerator.nextId(), frame(jumpPopCount(opcode)));
30 }
31 ....
32 }
33}
34 @Override
35 public void visitLookupSwitchInsn(final Label dflt, final int[] keys,
36 final Label[] labels) {
37 if (markLabels(dflt, labels)) {
38 probesVisitor.visitLookupSwitchInsnWithProbes(dflt, keys, labels,
39 frame(1));
40 }
41 ...
42 }
43
44 @Override
45 public void visitTableSwitchInsn(final int min, final int max,
46 final Label dflt, final Label... labels) {
47 if (markLabels(dflt, labels)) {
48 probesVisitor.visitTableSwitchInsnWithProbes(min, max, dflt, labels, frame(1));
49 }
50 ...
51 }
在这个MethodProbesAdapter中有以下几个时机会插入探针。
visitLabel：在字节码访问Label时调用
visitInsn：在访问各个指令时会调用
visitJumpInsn：在跳转指令时调用
visitLookupSwitchInsn&visitTableSwitchInsn：在switch-case语句中会调用
详细分析下这几个时机
visitLabel
在visitLabel方法中，会调用visitProbe方法，进行探针插入。在字节码层面上，Label的含义可以先看看ASM文档中的介绍：
1A position in the bytecode of a method. Labels are used for jump, goto, and switch instructions, and for try catch blocks. A label designates the instruction that is just after. Note however that there can be other elements between a label and the instruction it designates (such as other labels, stack map frames, line numbers, etc.).
Label表示字节码在方法中的位置
Label通常使用在跳转、goto、switch指令和try-catch块
Label可以指定下一条需要执行的指令。不过Label和其跳转的指令中间可能存在其他指令
在字节码层面上，指令默认是顺序执行的，假如没有label的支持，就无法实现跳转。
一个Label至少包含一条字节码指令。也就是说一个Label定义之后，后面的指令就是这个Label对象所对应的指令。
在VisitLabel中，并不是所有的Label访问都会插入探针，只有满足下面几个场景才会做探针的插入操作。
1 public static boolean needsProbe(final Label label) {
2 final LabelInfo info = get(label);
3 return info != null && info.successor
4 && (info.multiTarget || info.methodInvocationLine);
5 }
successor
表示指令的连续性，当前Label是相对于上一条指令是否是连续的，如果上一条指令是goto、jump指令，那么当前Label对于上条指令就不是连续的。
在ASM阶段中，通过每一条指令访问时修改successor的值来记录是否是连续的。
multiTarget
表示当前是否这个label是否有多个跳转来源，在一个方法调用中，可能存在多处指令会跳转到当前这个Label。
对于multiTarget的设置可以看下面的代码：
1 public static void setTarget(final Label label) {
2 final LabelInfo info = create(label);
3 if (info.target || info.successor) {
4 info.multiTarget = true;
5 } else {
6 info.target = true;
7 }
8 }
如果这个label首次访问，那么target设置为true。
如果这个label再次访问时，即target为true，此时设置multiTarget为true。
如果当前这个探针的跳转是单来源，在显示结果上，这个Label会直接跟着前面的探针是否执行展示，如果多个地方都可能跳转到当前Label，就意味着其他两个分支到这个分支之间中间会有断层，不是连续的，没有办法通过之前的探针是否执行表明当前Label是否能够在结果显示上
方法调用起始行数：methodInvocationLine
1 @Override2 public void visitInvokeDynamicInsn(final String name, final String desc,3 final Handle bsm, final Object... bsmArgs) {4 successor = true;5 first = false;6 markMethodInvocationLine();7 }89 private void markMethodInvocationLine() {
10 if (lineStart != null) {
11 LabelInfo.setMethodInvocationLine(lineStart);
12 }
13 }
表示当前是调用Label表示调用一个方法。在方法调用场景下，会在方法调用前插入探针。
visitInsn
1 @Override2 public void visitInsn(final int opcode) {3 switch (opcode) {4 case Opcodes.IRETURN:5 case Opcodes.LRETURN:6 case Opcodes.FRETURN:7 case Opcodes.DRETURN:8 case Opcodes.ARETURN:9 case Opcodes.RETURN:
10 case Opcodes.ATHROW:
11 probesVisitor.visitInsnWithProbe(opcode, idGenerator.nextId());
12 break;
13 default:
14 probesVisitor.visitInsn(opcode);
15 break;
16 }
17 }
18
19====》
20
21 @Override
22 public void visitInsnWithProbe(final int opcode, final int probeId) {
23 probeInserter.insertProbe(probeId);
24 mv.visitInsn(opcode);
25 }
在识别到return语句时，会在return语句前插入探针。在return语句前加入探针，当这个探针执行了，就表示当前这个分支执行结束了。
visitJumpInsn
主要表示跳转指令。
1Visits a jump instruction. A jump instruction is an instruction that may jump to another instruction.
2Params:
3opcode – the opcode of the type instruction to be visited. This opcode is either IFEQ, IFNE, IFLT, IFGE, IFGT, IFLE, IF_ICMPEQ, IF_ICMPNE, IF_ICMPLT, IF_ICMPGE, IF_ICMPGT, IF_ICMPLE, IF_ACMPEQ, IF_ACMPNE, GOTO, JSR, IFNULL or IFNONNULL.
4label – the operand of the instruction to be visited. This operand is a label that designates the instruction to which the jump instruction may jump.
主要有列的几个指令：IFEQ, IFNE, IFLT, IFGE, IFGT, IFLE, IF_ICMPEQ, IF_ICMPNE,
IF_ICMPLT, IF_ICMPGE, IF_ICMPGT, IF_ICMPLE, IF_ACMPEQ, IF_ACMPNE, GOTO, JSR,
IFNULL or IFNONNULL。
1 @Override
2 public void visitJumpInsn(final int opcode, final Label label) {
3 if (LabelInfo.isMultiTarget(label)) {
4 probesVisitor.visitJumpInsnWithProbe(opcode, label,
5 idGenerator.nextId(), frame(jumpPopCount(opcode)));
6 }
7 ....
8 }
9}
并不是所有的跳转指令都会插入探针，也会判断跳转的目标label是否有个来源。
1 @Override2 public void visitJumpInsnWithProbe(final int opcode, final Label label,3 final int probeId, final IFrame frame) {4 if (opcode == Opcodes.GOTO) {5 probeInserter.insertProbe(probeId);6 mv.visitJumpInsn(Opcodes.GOTO, label);7 } else {8 final Label intermediate = new Label();9 mv.visitJumpInsn(getInverted(opcode), intermediate);
10 probeInserter.insertProbe(probeId);
11 mv.visitJumpInsn(Opcodes.GOTO, label);
12 mv.visitLabel(intermediate);
13 frame.accept(mv);
14 }
15 }
对于goto指令，探针需要添加到跳转指令之前
对于其他跳转指令，比如IF，会做一层转换,把IFEQ转换为IFNE，同时添加GOTO语句
1private int getInverted(final int opcode) {2 switch (opcode) {3 case Opcodes.IFEQ:4 return Opcodes.IFNE;5 case Opcodes.IFNE:6 return Opcodes.IFEQ;7 case Opcodes.IFLT:8 return Opcodes.IFGE;9 case Opcodes.IFGE:
10 return Opcodes.IFLT;
11 case Opcodes.IFGT:
12 return Opcodes.IFLE;
13 case Opcodes.IFLE:
14 return Opcodes.IFGT;
15 case Opcodes.IF_ICMPEQ:
16 return Opcodes.IF_ICMPNE;
17 case Opcodes.IF_ICMPNE:
18 return Opcodes.IF_ICMPEQ;
19 case Opcodes.IF_ICMPLT:
20 return Opcodes.IF_ICMPGE;
21 case Opcodes.IF_ICMPGE:
22 return Opcodes.IF_ICMPLT;
23 case Opcodes.IF_ICMPGT:
24 return Opcodes.IF_ICMPLE;
25 case Opcodes.IF_ICMPLE:
26 return Opcodes.IF_ICMPGT;
27 case Opcodes.IF_ACMPEQ:
28 return Opcodes.IF_ACMPNE;
29 case Opcodes.IF_ACMPNE:
30 return Opcodes.IF_ACMPEQ;
31 case Opcodes.IFNULL:
32 return Opcodes.IFNONNULL;
33 case Opcodes.IFNONNULL:
34 return Opcodes.IFNULL;
35 }
36 throw new IllegalArgumentException();
37}
比如下面的例子：
1 class TestForJacocoData {
2 fun testMethod(result: Int) {
3 if (result == 1) {
4 defineA()
5 }
6 }
7 fun defineA() { val a = 1 }
8}
编译后：
1 public final void testMethod(int result) {2 boolean[] $jacocoInit = $jacocoInit();3 if (result != 1) {4 $jacocoInit[1] = true;5 } else {6 $jacocoInit[2] = true;7 defineA();8 $jacocoInit[3] = true;9 }
10 $jacocoInit[4] = true;
11 }
比如在一些较为复杂的 if
语句中，会把复杂的判断的语句拆分成单一条件，并进行反转，这样能够保证能够覆盖全所有的分支，并且在反转操作后，可以更好的配合GOTO语句插入探针。
switch-case分支
switch-case对应下面两个字节码：
tableSwitch
查找效率为O(1),通过偏移量就可以找到对应的case。
比如下面的例子：
1 class TestForJacocoData {2 fun testSwitch() {3 val value = 1;4 when(value) {5 0 -> System.out.println(0)6 2 -> System.out.println(2)7 5 -> System.out.println(5)8 else -> System.out.println(6)9 }
10 }
11}
编译后的字节码为
1 public final void testSwitch();2 descriptor: ()V3 flags: ACC_PUBLIC, ACC_FINAL4 Code:5 stack=2, locals=2, args_size=16 0: iconst_17 1: istore_18 2: iload_19 3: tableswitch { // 0 to 5
10 0: 40
11 1: 70
12 2: 50
13 3: 70
14 4: 70
15 5: 60
16 default: 70
17 }
18}
可以看到这里使用的tableswitch指令，并且原本我们的case语句只有0、2、5，系统自动给我们补齐成了0,1,2,3,4,5,让其成为了顺序的table，可以直接通过游标直接访问。时间复杂度最终才能O(1),
lookupSwitch
查找效率为O(lgn),通过二分查找寻找对应的value值。
比如下面的例子：
1 class TestForJacocoData {2 fun testSwitch() {3 val value = 2;4 when(value) {5 0 -> System.out.println(0)6 1000 -> System.out.println(2)7 else -> {8 System.out.println(6)9 }
10 }
11 }
12}
对应的字节码为：1 public final void testSwitch();2 descriptor: ()V3 flags: ACC_PUBLIC, ACC_FINAL4 Code:5 stack=2, locals=2, args_size=16 0: iconst_27 1: istore_18 2: iload_19 3: lookupswitch { // 2
10 0: 28
11 1000: 38
12 default: 48
13 }
14 28: getstatic #12 // Field java/lang/System.out:Ljava/io/PrintStream;
可以看到这里使用的lookupswitch指令。字节码层面会根据case语句value值的稀疏，选择tableswitch指令还是lookupswitch指令。
对应的在ASM层看到的调用指令是下面两个：
1 @Override2 public void visitLookupSwitchInsn(final Label dflt, final int[] keys,3 final Label[] labels) {4 if (markLabels(dflt, labels)) {5 probesVisitor.visitLookupSwitchInsnWithProbes(dflt, keys, labels,6 frame(1));7 }8 ...9 }
10
11 @Override
12 public void visitTableSwitchInsn(final int min, final int max,
13 final Label dflt, final Label... labels) {
14 if (markLabels(dflt, labels)) {
15 probesVisitor.visitTableSwitchInsnWithProbes(min, max, dflt, labels, frame(1));
16 }
17 ...
18 }
其中，
dflt ：默认的处理label
keys: 当前case的value集合
labels：对应的keys的处理label
通过visitLookupSwitchInsnWithProbes和visitTableSwitchInsnWithProbes会给对应的case语句中插入探针。
综上的介绍，我们可以大概整理下jacoco的代码插入逻辑
return语句前、throw语句前会进行探针的插入。
如果label对于上一条指令来说是连续的，并且有多个来源，那么会进行探针插入
如果label对于上一条指令来说是连续的，并且label是一个方法调用，那么会进行探针插入
如果是一个switch语句，对于各个case跳转也会进行探针插入。
运行时处理
在编译期间做了代码插入之后，运行时是如何生效的？以及数据展示是如何来实现的呢？
对于每一个方法调用，在对jacocoData数组元素赋值前，都会先尝试初始化jacocoData数组元素赋值前，都会先尝试初始化jacocoData数组元素赋值前，都会先尝试初始化jacocoData
1 private static boolean[] $jacocoInit() {
2 boolean[] zArr = $jacocoData;
3 if (zArr != null) {
4 return zArr;
5 }
6 boolean[] probes = Offline.getProbes(-1643518976017980468L, "com/kuaikan/zz/TestForJacocoData", 18);
7 $jacocoData = probes;
8 return probes;
9 }
会先尝试从 Offline 中获取离线探针数据，有三个参数：
第一个参数是class的唯一Id，在插桩时，会根据字节码流创建生成。
1private byte[] instrument(final byte[] source) {
2 final long classId = CRC64.classId(source);
}
第二个参数是class全路径名称
第三个参数是当前class共计有多少个探针。
这三个参数在编译后就已经固定了，不会发生改变，所以在插桩后插入的都是具体的值。
然后呢根据传入的参数，创建出来一个ExecutionData对象并返回
1 public ExecutionData get(final Long id, final String name,2 final int probecount) {3 ExecutionData entry = entries.get(id);4 if (entry == null) {5 entry = new ExecutionData(id.longValue(), name, probecount);6 entries.put(id, entry);7 names.add(name);8 } else {9 entry.assertCompatibility(id.longValue(), name, probecount);
10 }
11 return entry;
12 }
可以看到ExecutionData做了内存存储，并没有做本地的文件存储。
所以，当我们想要用jacoco来实现多人协作的覆盖率合并时，就需要自己实现当前覆盖率结果的文件存储。
如下代码所示：
1fun generateEcFile() {
2 FileUtils.createFolderIfNotExists(path)
3 FileUtils.createFileIfNotExists(ecFile)
4 val agent = Class.forName("org.jacoco.agent.rt.RT")
5 .getMethod("getAgent")
6 .invoke(null)
7 IOUtils.writeBytes2File(ecFile, agent.javaClass.getMethod("getExecutionData",
8 Boolean::class.javaPrimitiveType).invoke(agent, false) as ByteArray)}
通过反射获取出RT实例，拿出当前所有的已执行的结果，并存储到文件中。
覆盖结果
在不看代码的情况下，我们可以先推理下，按照前面插桩和收集的数据，如何展现出实际覆盖率的结果。
首先需要把所有上传的数据进行合并
DumpTask + MergeTask
1* DumpTask：jacoco内置dumpTask，主要的作用是从远端下载收集到的测试覆盖数据。
2
3* MergeTask：因为每次运行的测试覆盖数据都是单独的文件数据，所以需要有一个专门的Task,把众多的文件的测试覆盖数据合并成单个文件。
合成的逻辑比较简单：
1 private void load(final ExecFileLoader loader) {2 final Iterator resourceIterator = files.iterator();3 while (resourceIterator.hasNext()) {4 final Resource resource = (Resource) resourceIterator.next();5 resourceStream = resource.getInputStream();6 loader.load(resourceStream);7 }8 }9
10 public void load(final InputStream stream) throws IOException {
11 final ExecutionDataReader reader = new ExecutionDataReader(
12 new BufferedInputStream(stream));
13 reader.setExecutionDataVisitor(executionData);
14 reader.setSessionInfoVisitor(sessionInfos);
15 reader.read();
16 }
17
18 ====》
19 public void visitClassExecution(final ExecutionData data) {
20 put(data);
21 }
22
23 ====》
24 public void put(final ExecutionData data) throws IllegalStateException {
25 final Long id = Long.valueOf(data.getId());
26 final ExecutionData entry = entries.get(id);
27 if (entry == null) {
28 entries.put(id, data);
29 names.add(data.getName());
30 } else {
31 entry.merge(data);
32 }
33 }
即遍历每一个文件，根据文件内容，调用load，最终merge到同一个hashMap中。
需要把方法覆盖率和对应的className和源代码文件做关联
这个流程是比较重要并且复杂的流程。因为运行时收集到的ExecutionData数据还比较少,仅有唯一ID、名称、和覆盖率结果数组，无法直接应用于结果展示。
1 public final class ExecutionData {
2 private final long id;
3 private final String name;
4 private final boolean[] probes;
5 }
因此，需要有分析的Task，将这个结果和源文件进行关联。分析单个方法主要使用InstructionsBuilder。1 InstructionsBuilder(final boolean[] probes) {
2 this.probes = probes;
3 this.currentLine = ISourceNode.UNKNOWN_LINE;
4 this.currentInsn = null;
5 this.instructions = new HashMap();
6 this.currentLabel = new ArrayList 根据MethodVisitor的访问顺序，重建探针对应的覆盖的行号、指令等。
1 @Override2 public void visitLabel(final Label label) {3 builder.addLabel(label);4 }5 @Override6 public void visitLineNumber(final int line, final Label start) {7 builder.setCurrentLine(line);8 }9 @Override
10 public void visitInsn(final int opcode) {
11 builder.addInstruction(currentNode);
12 }
13 @Override
14 public void visitIntInsn(final int opcode, final int operand) {
15 builder.addInstruction(currentNode);
16 }
17
18 void addProbe(final int probeId, final int branch) {
19 final boolean executed = probes != null && probes[probeId];
20 currentInsn.addBranch(executed, branch);
21 }
最关键的还是在插桩时标记需要插入探针的地方，都访问一次addProbe(final int probeId, final int
branch)方法，这样可以重新从探针数组中获取当前指令是否覆盖到。
根据展示的样式，转化为html等其他格式。
将merge的结果，展示成对应的文件样式，比如html等。
关键逻辑是是否覆盖的展示逻辑，如下所示：
1 HTMLElement highlight(final HTMLElement pre, final ILine line,2 final int lineNr) throws IOException {3 final String style;4 switch (line.getStatus()) {5 case ICounter.NOT_COVERED:6 style = Styles.NOT_COVERED;7 break;8 case ICounter.FULLY_COVERED:9 style = Styles.FULLY_COVERED;
10 break;
11 case ICounter.PARTLY_COVERED:
12 style = Styles.PARTLY_COVERED;
13 break;
14 default:
15 ret
16 }
这里的line就是我们前面通过InstructionsBuilder分析出来的结果,根据不同的结果，展示不同的色值。
增量
在现有的jacoco的能力基础上快速实现增量，目前来说，有比较多的方式
在插桩过程中做增量，在非增量文件中，不进行插桩
在结果merge的过程中，进行增量逻辑处理，过滤扫描出来的增量代码段。
在生成的结果文件中，过滤出来增量结果并展示
第一种方案较优，仅对需要增量的代码进行插桩，可以降低整体的编译耗时。
第二种、第三种方案较简单，仅需要针对结果集层面做处理，不需要care较为复杂的插桩逻辑。
增量代码获取
比较通用的方案是通过git diff可以计算两个分支间的增量代码。不过这种方案有缺陷
在某些场景下，diff过大的情况下，查询不出来结果。在一些改动较大的业务下，会导致整个增量方案失效。
基于git diff实现的，需要自己实现一套解析器，针对git diff的结果，解析出来增量数据集，较为复杂。
因此，我们基于目前jacoco的代码插桩，在全量时，直接利用jacoco对于每个类、各个方法的插桩记录做了记录，然后和分支关联，并且上传作为备份。在每一次代码编译时，拉下来对应分支上传备份文件，计算增量。然后在插桩过程中，过滤掉对应非增量的class和method来实现增量。
本文来自互联网用户投稿，文章观点仅代表作者本人，不代表本站立场，不承担相关法律责任。如若转载，请注明出处。 如若内容造成侵权/违法违规/事实不符，请点击【内容举报】进行投诉反馈！
