步骤1：电子产品

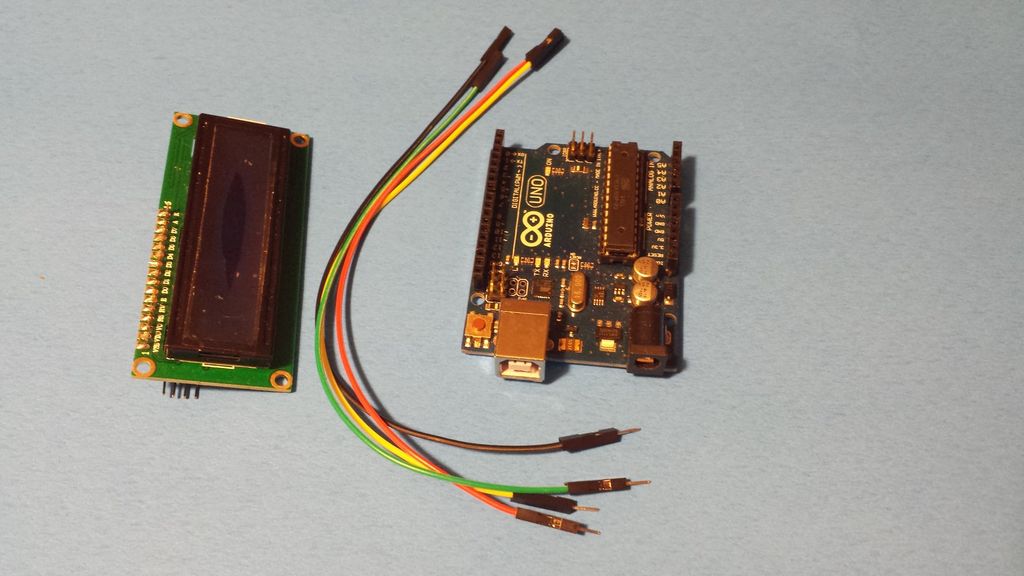

对于此项目，您需要：
1 LM35温度传感器
1串行LCD 16X2

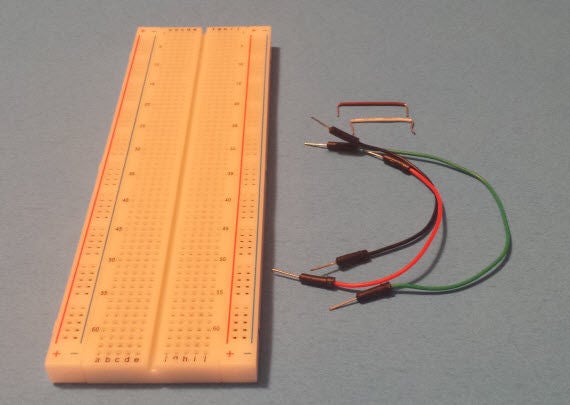

1面包板
一些跳线。

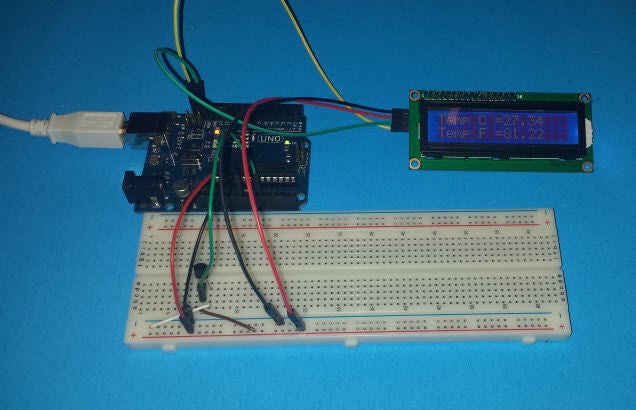

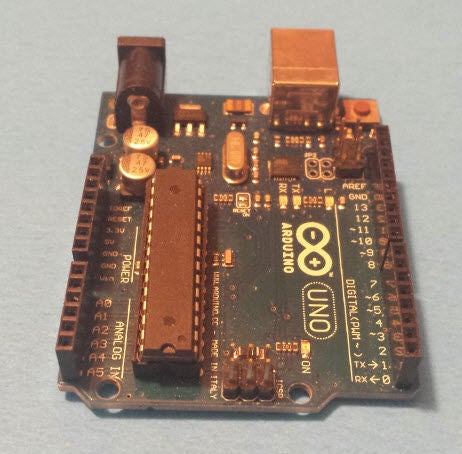

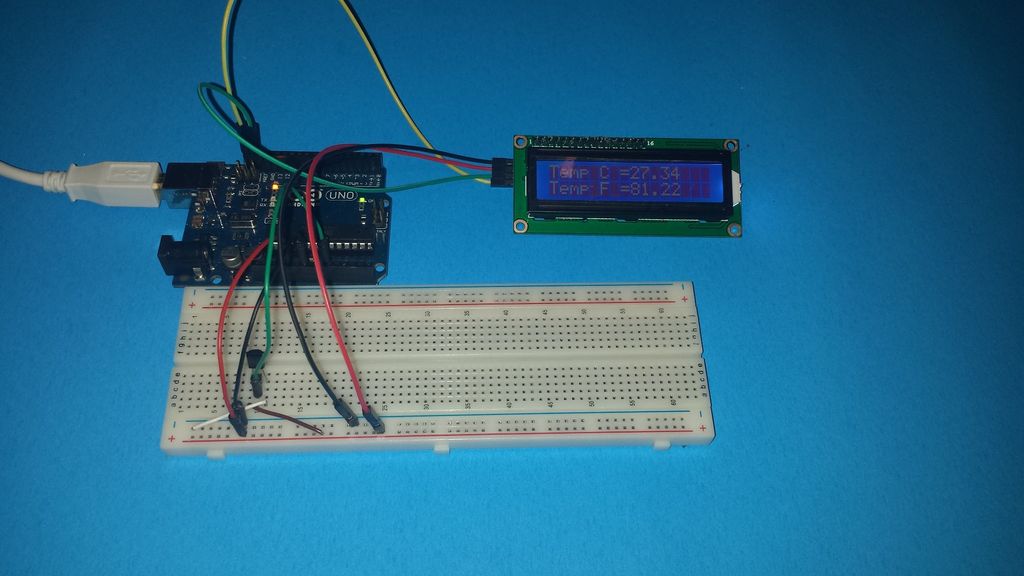

步骤2：连接LCD，LM35和Arduino UNO
我将使用的LCD是带有I2C的串行LCD。

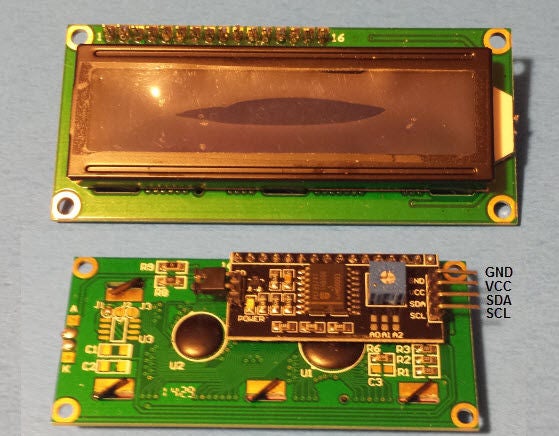

连接LCD
VCC连接在面包板上的+ ve红色导轨上
GND连接到-ve面包板上的蓝色导轨
SDA连接到Arduino上的SDA
SCL连接到Arduino上的SCL
有关如何操作的更多详细信息连接它，请访问我之前的指示文章：
https：//www.instructables.com/id/How-to-connect-as 。..

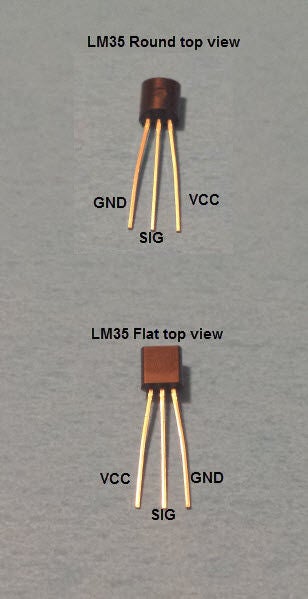

连接LM35
VCC连接在面包板上的+ ve红色导轨上
GND连接到面包板上的-ve蓝色导轨上
中间引脚连接到PIN A0( Arduino上的模拟0)
*记住正确连接VCC和GND，否则LM35会加热到300度甚至更高。
我对LM35以及如何在
https：//www.instructables.com/id/How-to-display-tem 。..
上连接它，现在我们可以准备草图了。 。..。..。.
步骤3：草绘
草绘不是复制和粘贴两个草图一样简单，我必须对其进行修改以适应两个设备并告诉Arduino从传感器获取数据并将其显示在LCD上。但是变量和库保持不变。
此指令中有一个压缩的草图副本，您可以根据需要进行调整。
我首先定义了库需要液晶显示器。有关如何在Arduino库文件夹中加载库的更多详细信息，请遵循以下说明中的说明：
https：//www.instructables.com/id/How-to-connect-as 。..
//加载库
#include
#include
#include
我定义了LCD和LM35所需的变量
我添加了tempf变量，以帮助显示华氏温度
//LCD
#define I2C_ADDR 0x27//定义PCF8574A所在的I2C地址
#define BACKLIGHT_PIN 3
#define En_pin 2
#define Rw_pin 1
#define Rs_pin 0
#define D4_pin 4
#define D5_pin 5
#define D6_pin 6
#define D7_pin 7
//为LM35温度传感器定义变量
浮点温度；//定义临时浮动变量
float tempf;//定义华氏浮点变量
int sensor = 0;//传感器中间引脚在模拟引脚0上
然后我使用以下行初始化LCD：
//初始化LCD
LiquidCrystal_I2C lcd(I2C_ADDR，En_pin，Rw_pin，Rs_pin ，D4_pin，D5_pin，D6_pin，D7_pin);
在Void设置中，我告诉Arduinio我正在使用16X2 LCD，打开背光灯并打印一些不会改变的行。
void setup(){
lcd.begin(16，2);//将LCD定义为2列16列
//打开背光
lcd.setBacklightPin(BACKLIGHT_PIN，POSITIVE);
lcd.setBacklight(HIGH);
lcd.setCursor(0，0);//转到第一列(第0列)和第一行(第0行)
lcd.print(“ Temp C =”);//在光标位置打印
lcd.setCursor(0，1);//转到第一列(第0列)和第二行(第1行)
lcd.print(“ Temp F =”);//在光标位置打印
}

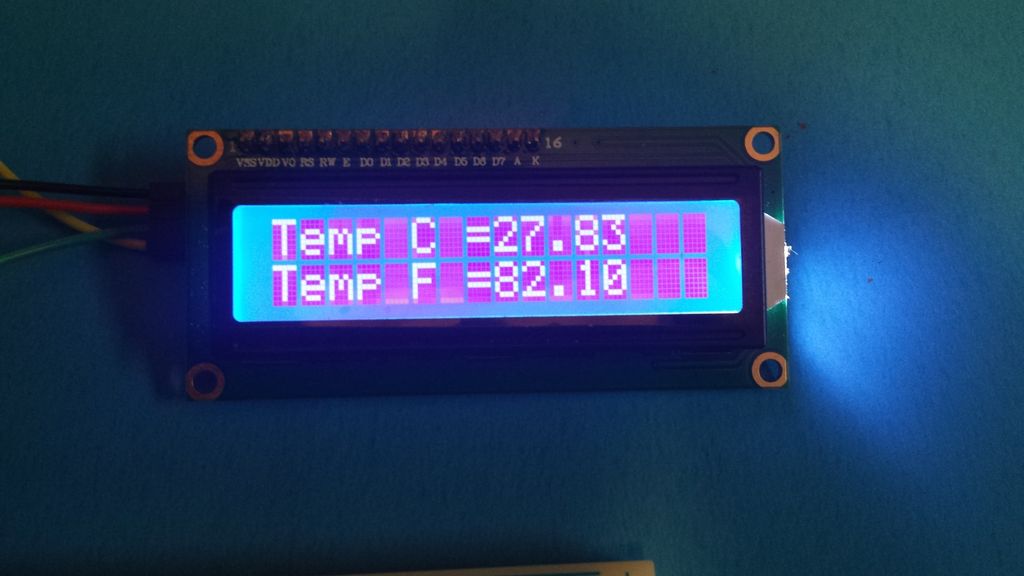

在Void循环中，我将从传感器读取温度，将其更改为摄氏温度并将其显示在第一行，然后再次更改到华氏度并显示在第二行。每5秒重复一次该过程
void loop(){
temp = AnalogRead(sensor);//将模拟输出分配给temp
temp = temp * 0.48828125;//将电压转换为摄氏度----- 0.48828125 = ［(5V * 1000)/1024］ 10 tempf =(temp * 1.8)+32;//从摄氏温度转换为温度
lcd.setCursor(8，0);//将光标移动到第1行的位置
lcd.print(temp);//以摄氏度为单位打印温度
lcd.setCursor(8，1);//将光标移动到第2行的位置
lcd.print(tempf);//以华氏度打印温度
delay(5000);//等待5秒钟
}
