标准访问控制列表配置ACL

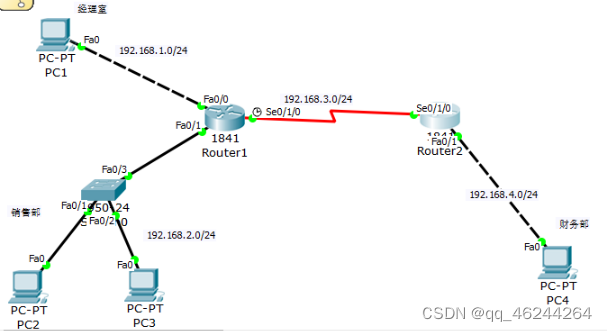

1. 绘制拓扑图，完成基本配置

2.给各路由器配置：（宣告网络）

简单方法：

路由器R1：

        Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2

路由器R2：

        Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1

        Router(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1

3.测试主机的连通性

4.开始配置标准访问控制列表，实现设定的要求

要求1：经理室的所有主机可以访问财务部的主机

要求2：销售部的主机2可以访问财务部主机；但是主机3不可以访问财务部主机

配置访问控制列表：

        标准ACL应该尽量放在靠近目的端—在路由器R2里配置ACL

步骤：1.创建ad  2.选择接口  3. 选择方向

Router(config)#access-list 1 permit 192.168.10.0 0.0.0.255 //允许源网络为192.168.10.0 的所有主机
Router(config)#access-list 1 permit host 192.168.20.2 //允许主机192.168.20.2
Router(config)#access-list 1 deny any //拒绝所有IP，这是ACL的最后一条默认隐含命令
Router(config)#interface f1/0
Router(config-if)#ip access-group 1 out //在接口f1/0的出方向应用ACL

Access-list访问控制列表号 deny | permit]源网络地址 【通配符掩码】

(1)标准ACL的号码范围是1-99。
（2)1是必选项，deny表示如果满足条件，数据包则被丢弃；
permit表示如果满足条件，数据包则被允许通过该接口。
host:仅允许单台主机的流量通过
any：允许源地址为任意的 IP 地址的数据包通过

要求 1：经理室的所有主机可以访问财务部的主机
Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255

要求2：销售部的主机2可以访问财务部主机；但是主机3不可以访问财务部主机Router(config)#access-list 1 permit host 192.168.2.101
Router(config)#access-list 1 deny host 192.168.2.102
步骤：1.创建ad 2.选择接口 3.选择方向
Router(config)#interface f0/1
Router(config-if)#ip access-group 1 out

5.测试主机连通性

主机1和主机2可以连主机4，主机3不通主机4，实验成功

6. 仅提供关键步骤，基础步骤自行完成，详细步骤请参考链接里的文件内容

 链接：https://pan.baidu.com/s/1nOjbevikJFAR-u_w_Ra8nA
提取码：s8k0
