定时调度任务-quartz(一)

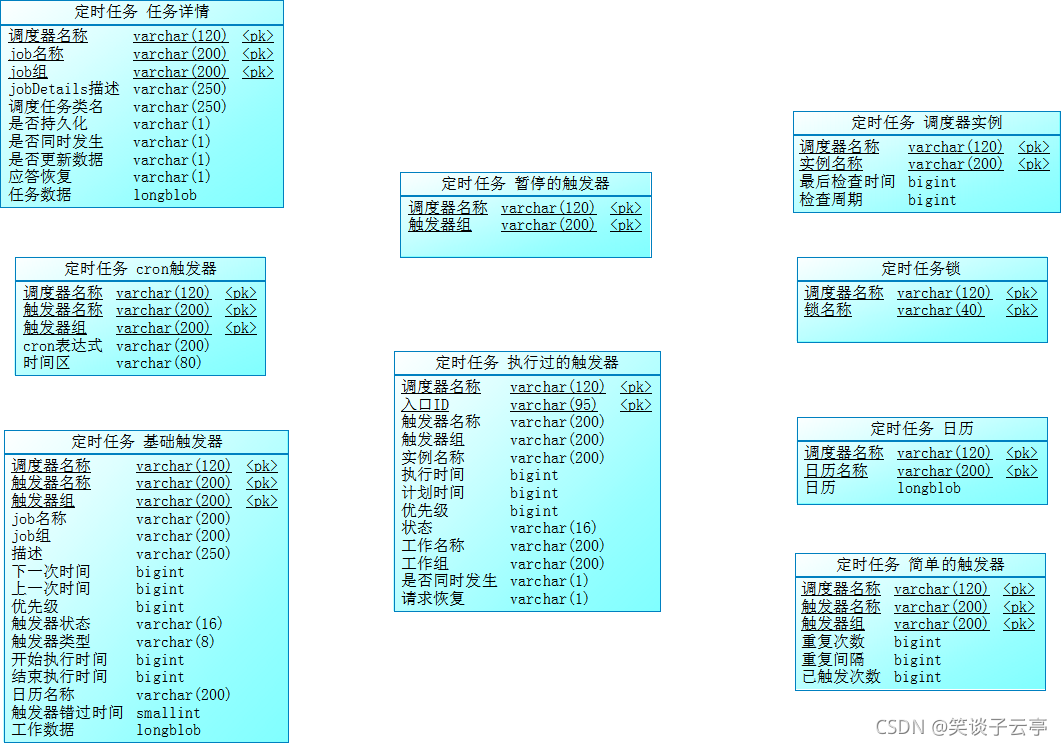

一、整体表结构一览

1.1、表名及描述

1.2、概念

quartz中三个重要概念：schedule、trigger、job

• schedule（调度器）：统一调度触发器
• trigger（触发器）：根据设定的规则定时触发
• job（任务）：触发器触发执行的任务主体

二、各表详情

2.1、QRTZ_SCHEDULER_STATE

存储所有节点的scheduler，会定期检查scheduler是否失效，启动多个scheduler。

drop table if exists QRTZ_SCHEDULER_STATE;/*==============================================================*/
/* Table: QRTZ_SCHEDULER_STATE                                  */
/*==============================================================*/
create table QRTZ_SCHEDULER_STATE
(SCHED_NAME           varchar(120) not null comment '调度名称:配置文件',INSTANCE_NAME        varchar(200) not null comment '实例名称:计算机名称',LAST_CHECKIN_TIME    bigint not null comment '最后检查时间',CHECKIN_INTERVAL     bigint not null comment '检查周期：配置文件',primary key (SCHED_NAME, INSTANCE_NAME)
);alter table QRTZ_SCHEDULER_STATE comment '定时任务 调度器实例';

2.2、QRTZ_TRIGGERS

添加一个触发器就记录一条，触发器的主要记录。

drop table if exists QRTZ_TRIGGERS;/*==============================================================*/
/* Table: QRTZ_TRIGGERS                                         */
/*==============================================================*/
create table QRTZ_TRIGGERS
(SCHED_NAME           varchar(120) not null comment '调度器名称',TRIGGER_NAME         varchar(200) not null comment '触发器名称',TRIGGER_GROUP        varchar(200) not null comment '触发器组',JOB_NAME             varchar(200) not null comment 'job名称',JOB_GROUP            varchar(200) not null comment 'job组',DESCRIPTION          varchar(250) comment '触发器描述',NEXT_FIRE_TIME       bigint comment '下一次时间(时间戳)',PREV_FIRE_TIME       bigint comment '上一次时间(时间戳)',PRIORITY             bigint comment '触发器优先级',TRIGGER_STATE        varchar(16) not null comment '触发器状态：WAITING->ACQUIRED->PAUSED->COMPLETE->ERROR',TRIGGER_TYPE         varchar(8) not null comment '触发器类型：CRON  SIMPLE',START_TIME           bigint not null comment '开始执行时间(时间戳)',END_TIME             bigint comment '结束执行时间(时间戳)',CALENDAR_NAME        varchar(200) comment '日历名称',MISFIRE_INSTR        smallint comment '触发器错过时间',JOB_DATA             longblob comment '触发器额外数据',primary key (SCHED_NAME, TRIGGER_NAME, TRIGGER_GROUP)
);alter table QRTZ_TRIGGERS comment '定时任务 基础触发器';/*==============================================================*/
/* Index: idx_qrtz_t_j                                          */
/*==============================================================*/
create index idx_qrtz_t_j on QRTZ_TRIGGERS
(SCHED_NAME
);/*==============================================================*/
/* Index: idx_qrtz_t_jg                                         */
/*==============================================================*/
create index idx_qrtz_t_jg on QRTZ_TRIGGERS
(SCHED_NAME
);/*==============================================================*/
/* Index: idx_qrtz_t_c                                          */
/*==============================================================*/
create index idx_qrtz_t_c on QRTZ_TRIGGERS
(SCHED_NAME,CALENDAR_NAME
);/*==============================================================*/
/* Index: idx_qrtz_t_g                                          */
/*==============================================================*/
create index idx_qrtz_t_g on QRTZ_TRIGGERS
(SCHED_NAME,TRIGGER_GROUP
);/*==============================================================*/
/* Index: idx_qrtz_t_state                                      */
/*==============================================================*/
create index idx_qrtz_t_state on QRTZ_TRIGGERS
(SCHED_NAME,TRIGGER_STATE
);/*==============================================================*/
/* Index: idx_qrtz_t_n_state                                    */
/*==============================================================*/
create index idx_qrtz_t_n_state on QRTZ_TRIGGERS
(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP,TRIGGER_STATE
);/*==============================================================*/
/* Index: idx_qrtz_t_n_g_state                                  */
/*==============================================================*/
create index idx_qrtz_t_n_g_state on QRTZ_TRIGGERS
(SCHED_NAME,TRIGGER_GROUP,TRIGGER_STATE
);/*==============================================================*/
/* Index: idx_qrtz_t_next_fire_time                             */
/*==============================================================*/
create index idx_qrtz_t_next_fire_time on QRTZ_TRIGGERS
(SCHED_NAME,NEXT_FIRE_TIME
);/*==============================================================*/
/* Index: idx_qrtz_t_nft_st                                     */
/*==============================================================*/
create index idx_qrtz_t_nft_st on QRTZ_TRIGGERS
(SCHED_NAME,NEXT_FIRE_TIME,TRIGGER_STATE
);/*==============================================================*/
/* Index: idx_qrtz_t_nft_misfire                                */
/*==============================================================*/
create index idx_qrtz_t_nft_misfire on QRTZ_TRIGGERS
(SCHED_NAME,NEXT_FIRE_TIME,MISFIRE_INSTR
);/*==============================================================*/
/* Index: idx_qrtz_t_nft_st_misfire                             */
/*==============================================================*/
create index idx_qrtz_t_nft_st_misfire on QRTZ_TRIGGERS
(SCHED_NAME,NEXT_FIRE_TIME,TRIGGER_STATE,MISFIRE_INSTR
);/*==============================================================*/
/* Index: idx_qrtz_t_nft_st_misfire_grp                         */
/*==============================================================*/
create index idx_qrtz_t_nft_st_misfire_grp on QRTZ_TRIGGERS
(SCHED_NAME,TRIGGER_GROUP,NEXT_FIRE_TIME,TRIGGER_STATE,MISFIRE_INSTR
);

2.3、QRTZ_CRON_TRIGGERS

触发器是cron类型时候，会在该表中也记录一条。

drop table if exists QRTZ_CRON_TRIGGERS;/*==============================================================*/
/* Table: QRTZ_CRON_TRIGGERS                                    */
/*==============================================================*/
create table QRTZ_CRON_TRIGGERS
(SCHED_NAME           varchar(120) not null comment '调度器名称',TRIGGER_NAME         varchar(200) not null comment '触发器名称',TRIGGER_GROUP        varchar(200) not null comment '触发器组',CRON_EXPRESSION      varchar(200) not null comment 'cron表达式',TIME_ZONE_ID         varchar(80) comment '时间区',primary key (SCHED_NAME, TRIGGER_NAME, TRIGGER_GROUP)
);alter table QRTZ_CRON_TRIGGERS comment '定时任务 cron触发器';

2.4、QRTZ_SIMPLE_TRIGGERS

存放简单类型Trigger的信息，包括从某个时间点开始，重复次数，间隔及已触发的次数。

drop table if exists QRTZ_SIMPLE_TRIGGERS;/*==============================================================*/
/* Table: QRTZ_SIMPLE_TRIGGERS                                  */
/*==============================================================*/
create table QRTZ_SIMPLE_TRIGGERS
(SCHED_NAME           varchar(120) not null comment '计划名称',TRIGGER_NAME         varchar(200) not null comment '触发器名称',TRIGGER_GROUP        varchar(200) not null comment '触发器组',REPEAT_COUNT         bigint not null comment '重复次数',REPEAT_INTERVAL      bigint not null comment '重复间隔ms',TIMES_TRIGGERED      bigint not null comment '已触发次数',primary key (SCHED_NAME, TRIGGER_NAME, TRIGGER_GROUP)
);alter table QRTZ_SIMPLE_TRIGGERS comment '定时任务 简单的触发器';

2.5、QRTZ_FIRED_TRIGGERS

执行过的触发器，每次删除后重新添加一条新的，暂停会删除

drop table if exists QRTZ_FIRED_TRIGGERS;/*==============================================================*/
/* Table: QRTZ_FIRED_TRIGGERS                                   */
/*==============================================================*/
create table QRTZ_FIRED_TRIGGERS
(SCHED_NAME           varchar(120) not null comment '调度器名称',ENTRY_ID             varchar(95) not null comment '入口ID',TRIGGER_NAME         varchar(200) not null comment '触发器名称',TRIGGER_GROUP        varchar(200) not null comment '触发器组',INSTANCE_NAME        varchar(200) not null comment '实例名称:存储的是实例ID',FIRED_TIME           bigint not null comment '执行时间(时间戳)',SCHED_TIME           bigint not null comment '计划时间(时间戳)',PRIORITY             bigint not null comment '优先级',STATE                varchar(16) not null comment '状态：ACQUIRED->EXECUTING->删除该条记录',JOB_NAME             varchar(200) comment '工作名称',JOB_GROUP            varchar(200) comment '工作组',IS_NONCONCURRENT     varchar(1) comment '是否同时发生',REQUESTS_RECOVERY    varchar(1) comment '请求恢复：多节点使用',primary key (SCHED_NAME, ENTRY_ID)
);alter table QRTZ_FIRED_TRIGGERS comment '定时任务 执行过的触发器';/*==============================================================*/
/* Index: idx_qrtz_ft_trig_inst_name                            */
/*==============================================================*/
create index idx_qrtz_ft_trig_inst_name on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,INSTANCE_NAME
);/*==============================================================*/
/* Index: idx_qrtz_ft_inst_job_req_rcvry                        */
/*==============================================================*/
create index idx_qrtz_ft_inst_job_req_rcvry on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,INSTANCE_NAME,REQUESTS_RECOVERY
);/*==============================================================*/
/* Index: idx_qrtz_ft_j_g                                       */
/*==============================================================*/
create index idx_qrtz_ft_j_g on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,JOB_NAME,JOB_GROUP
);/*==============================================================*/
/* Index: idx_qrtz_ft_jg                                        */
/*==============================================================*/
create index idx_qrtz_ft_jg on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,JOB_GROUP
);/*==============================================================*/
/* Index: idx_qrtz_ft_t_g                                       */
/*==============================================================*/
create index idx_qrtz_ft_t_g on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,TRIGGER_NAME,TRIGGER_GROUP
);/*==============================================================*/
/* Index: idx_qrtz_ft_tg                                        */
/*==============================================================*/
create index idx_qrtz_ft_tg on QRTZ_FIRED_TRIGGERS
(SCHED_NAME,TRIGGER_GROUP
);

2.6、QRTZ_PAUSED_TRIGGER_GRPS

drop table if exists QRTZ_PAUSED_TRIGGER_GRPS;/*==============================================================*/
/* Table: QRTZ_PAUSED_TRIGGER_GRPS                              */
/*==============================================================*/
create table QRTZ_PAUSED_TRIGGER_GRPS
(SCHED_NAME           varchar(120) not null comment '调度器名称',TRIGGER_GROUP        varchar(200) not null comment '触发器组',primary key (SCHED_NAME, TRIGGER_GROUP)
);alter table QRTZ_PAUSED_TRIGGER_GRPS comment '定时任务 暂停的触发器';

2.7、QRTZ_JOB_DETAILS

记录触发器执行的任务详情

drop table if exists QRTZ_JOB_DETAILS;/*==============================================================*/
/* Table: QRTZ_JOB_DETAILS                                      */
/*==============================================================*/
create table QRTZ_JOB_DETAILS
(SCHED_NAME           varchar(120) not null comment '调度器名称',JOB_NAME             varchar(200) not null comment 'job名称',JOB_GROUP            varchar(200) not null comment 'job组',DESCRIPTION          varchar(250) comment 'jobDetails描述',JOB_CLASS_NAME       varchar(250) not null comment '调度任务类名',IS_DURABLE           varchar(1) not null comment '是否持久化：把该属性设置为1，quartz会把job持久化到数据库中',IS_NONCONCURRENT     varchar(1) not null comment '是否同时发生',IS_UPDATE_DATA       varchar(1) not null comment '是否更新数据',REQUESTS_RECOVERY    varchar(1) not null comment '应答恢复',JOB_DATA             longblob comment 'jobDetails添加的额外信息',primary key (SCHED_NAME, JOB_NAME, JOB_GROUP)
);alter table QRTZ_JOB_DETAILS comment '定时任务 任务详情';/*==============================================================*/
/* Index: idx_qrtz_j_req_recovery                               */
/*==============================================================*/
create index idx_qrtz_j_req_recovery on QRTZ_JOB_DETAILS
(SCHED_NAME,REQUESTS_RECOVERY
);/*==============================================================*/
/* Index: idx_qrtz_j_grp                                        */
/*==============================================================*/
create index idx_qrtz_j_grp on QRTZ_JOB_DETAILS
(SCHED_NAME,JOB_GROUP
);

2.8、QRTZ_LOCKS

Quartz提供的锁表的信息（悲观锁），为多个节点调度提供分布式锁，实现分布式调度，默认有2个锁

drop table if exists QRTZ_LOCKS;/*==============================================================*/
/* Table: QRTZ_LOCKS                                            */
/*==============================================================*/
create table QRTZ_LOCKS
(SCHED_NAME           varchar(120) not null comment '调度器名称',LOCK_NAME            varchar(40) not null comment '锁名称',primary key (SCHED_NAME, LOCK_NAME)
);alter table QRTZ_LOCKS comment '定时任务 悲观锁';

2.9、QRTZ_CALENDARS

drop table if exists QRTZ_CALENDARS;/*==============================================================*/
/* Table: QRTZ_CALENDARS                                        */
/*==============================================================*/
create table QRTZ_CALENDARS
(SCHED_NAME           varchar(120) not null comment '调度器名称',CALENDAR_NAME        varchar(200) not null comment '日历名称',CALENDAR             longblob not null comment '日历',primary key (SCHED_NAME, CALENDAR_NAME)
);alter table QRTZ_CALENDARS comment '定时任务 日历';

就先到这里吧，下一章将继续讲解springboot整合quartz
